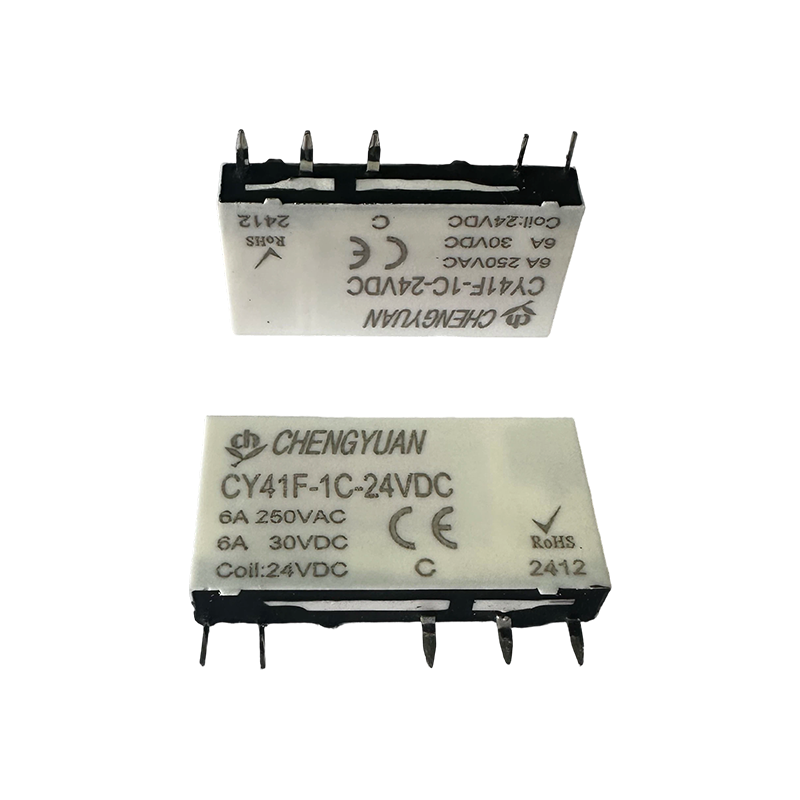

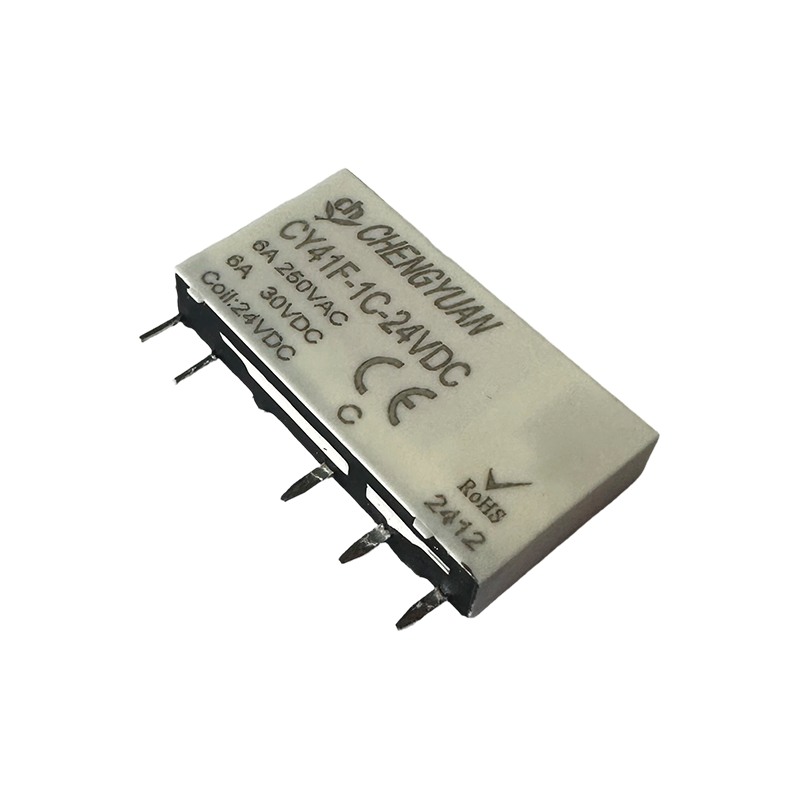

Funksjoner:
● Ultratynn (kun 5 mm bred)
● 6A kontaktsvitsjekapasitet
● Dielektrisk spenning mellom spole og kontakter: 4kV
● Overspenningsmotstand mellom spole og kontakter: 6kV
● Oppfyller kravene til VDE0700/0631 forsterket isolasjon
● Høy følsomhet, strømforbruk ca. 0,17W
Gjeldende scenarier:
● Hvitevarer: Strømstyring for høyeffekts små apparater som elektriske varmeovner og induksjonskomfyrer
● Industriell kontroll: Automatiseringsutstyr, små PLS-er, motorkontrollkretser
● Smart Power Equipment: Smarte distribusjonsbokser, hjelpekontroll av ladehauger
● Sikkerhetsutstyr: Overvåking av strømforsyninger, bytting av tilgangskontrollsystem
Kontaktparametere
| Kontaktkonfigurasjon | 1H, 1Z |
| Kontaktmotstand (1) | Gullbelagte kontakter: ≤ 30mΩ (1A 6VDC); Ikke-gullbelagte kontakter: ≤ 100mΩ (1A 6VDC) |
| Kontaktmateriale | AgSnO2, AgNi |
| Kontaktbelastning (resistiv) | 6A 250VAC / 30VDC |
| Maksimal koblingsspenning | 400VAC / 300VDC |
| Maksimal koblingsstrøm | 6A |
| Maksimal koblingskraft | 1500VA / 180W |
| Minimum belastning (2) | Ikke-gullbelagt: 5VDC 100mA; Gullbelagt: 5VDC 10mA |
| Mekanisk holdbarhet (3) | 1×10⁷ sykluser |
| Elektrisk holdbarhet | H-type: 6×10⁴-sykluser (AgNi, 6A 250VAC/30VDC, resistiv belastning, 85℃, 1s på 9s av)Z-type: 3×10⁴-sykluser (NO, AgNi, 6A 250VAC/30VDC, 85s belastning, 85s belastning); 1×10⁴ sykluser (NC, AgNi, 6A 250VAC/30VDC, resistiv belastning, 85℃, 1s på 9s av) |
Merknader:
(1) Alle verdiene ovenfor er startverdier.
(2) Minimumsbelastningen ovenfor er en referanseverdi som gjelder for normal temperatur, fuktighet og trykkmiljøer med pinner vendt opp. Denne referanseverdien kan endres i henhold til koblingsfrekvens, miljøforhold, forventet levetid og installasjonsretning. Utfør derfor bekreftelsestester med faktiske belastninger før bruk, og det anbefales å unngå bruk under null grader Celsius.
(3) Test uten belastning, ingen mekanisk skade etter testen.
Spoleparametere
| Nominell spoleeffekt | 5VDC ~ 24VDC: Omtrent 170mW |
| 48VDC, 60VDC: Omtrent 210mW |
Merk:
(1) For laster uten spesifisert temperatur i tabellen, er omgivelsestemperaturen romtemperatur.
Ytelsesparametere
| Parameter | Spesifikasjon |
| Isolasjonsmotstand | 1000MΩ (500VDC) |
| Dielektrisk tåle spenning | Mellom spole og kontakter | 4000VAC i 1 min |
| Mellom åpne kontakter | 1000VAC i 1 min |
| Driftstid (ved merkespenning) | ≤ 8ms |
| Utgivelsestid (ved merkespenning) | ≤ 4ms |
| Sjokk * (1) | Stabilitet | 49m/s² |
| Styrke | 980 m/s² |
| Vibrasjon * (1) | 10Hz ~ 55Hz, 1mm dobbel amplitude |
| Fuktighet | 5 % ~ 85 % RF |
| Temperaturområde | -40℃ ~ 85℃ |
| Terminaltype | PCB type |
| Vekt | Omtrent 5g |
| Emballasjetype | Plastforseglet type, loddebestandig type |
| Nominell spenning (VDC) | Driftsspenning (VDC) (1) | Utløserspenning (VDC) (1) | Maksimal spenning (VDC) (2) | Spolemotstand |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
