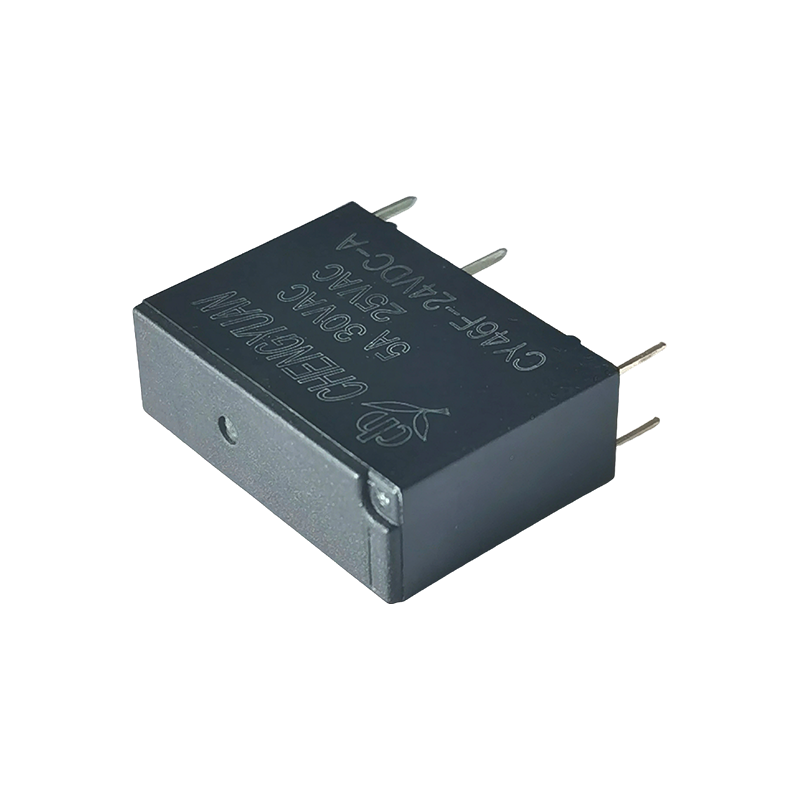

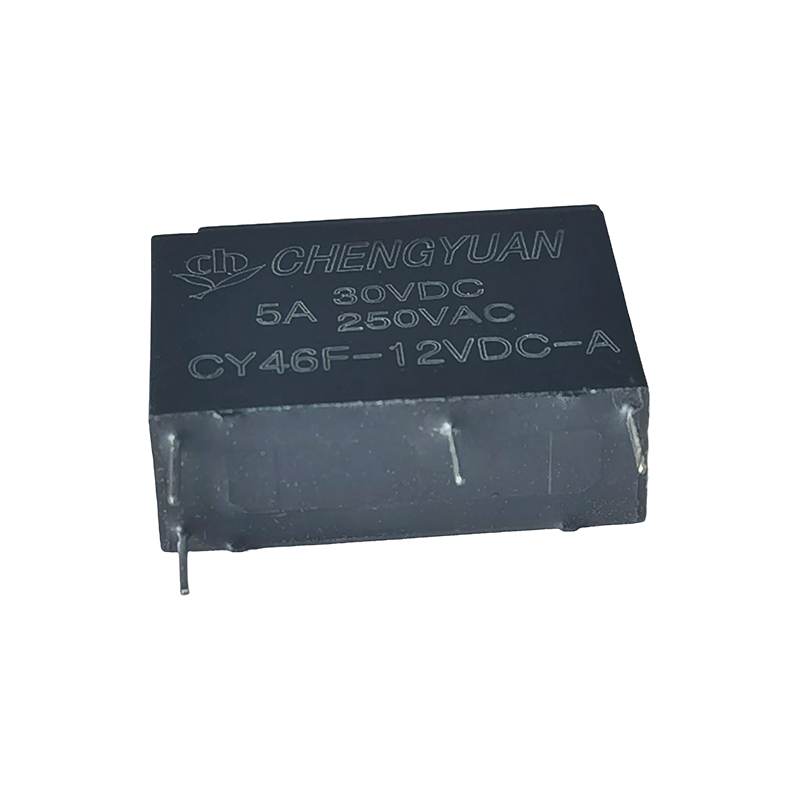

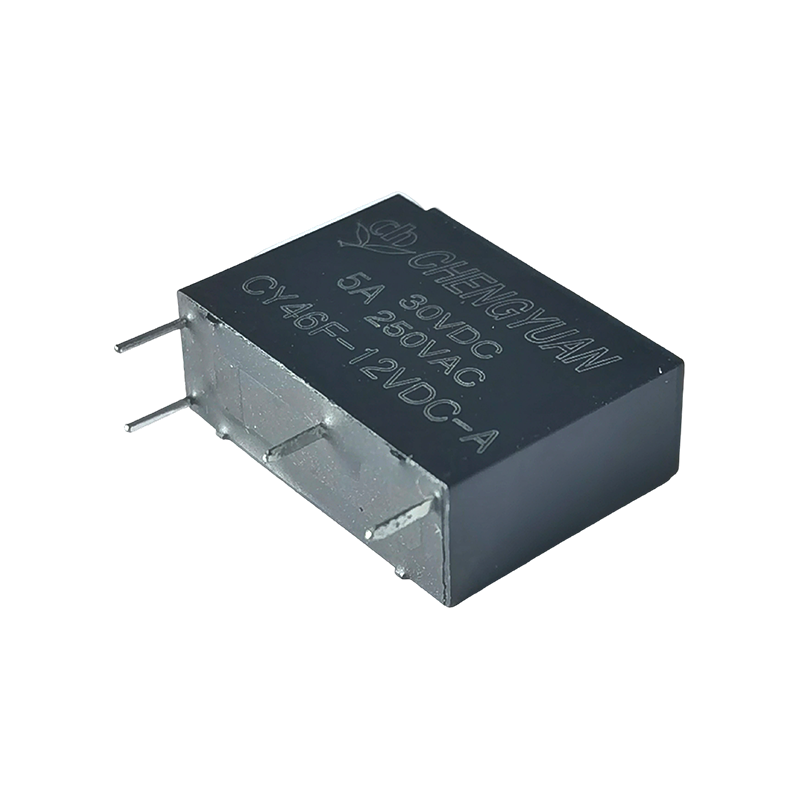

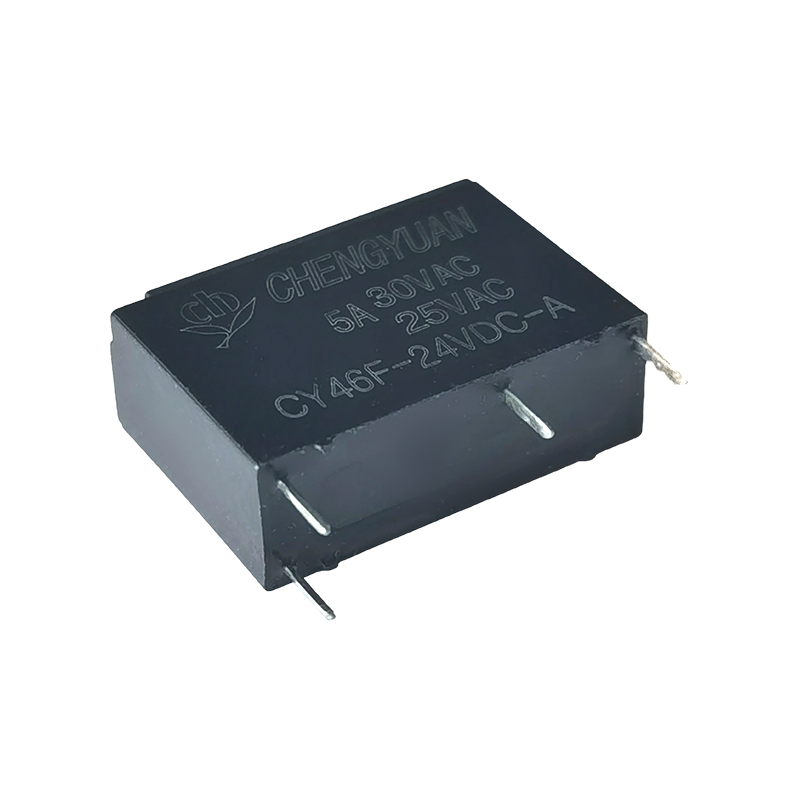

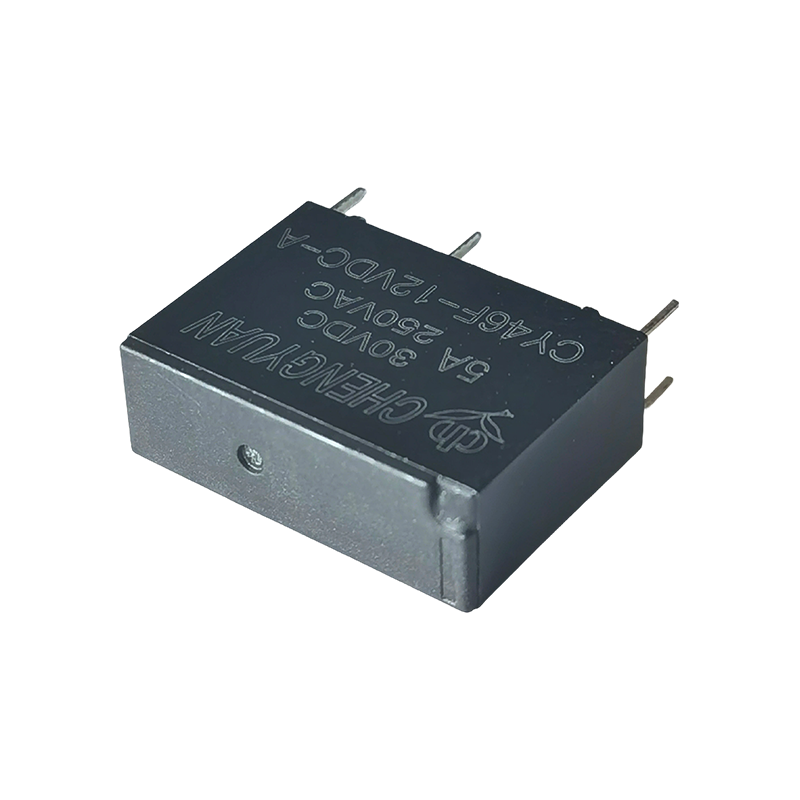

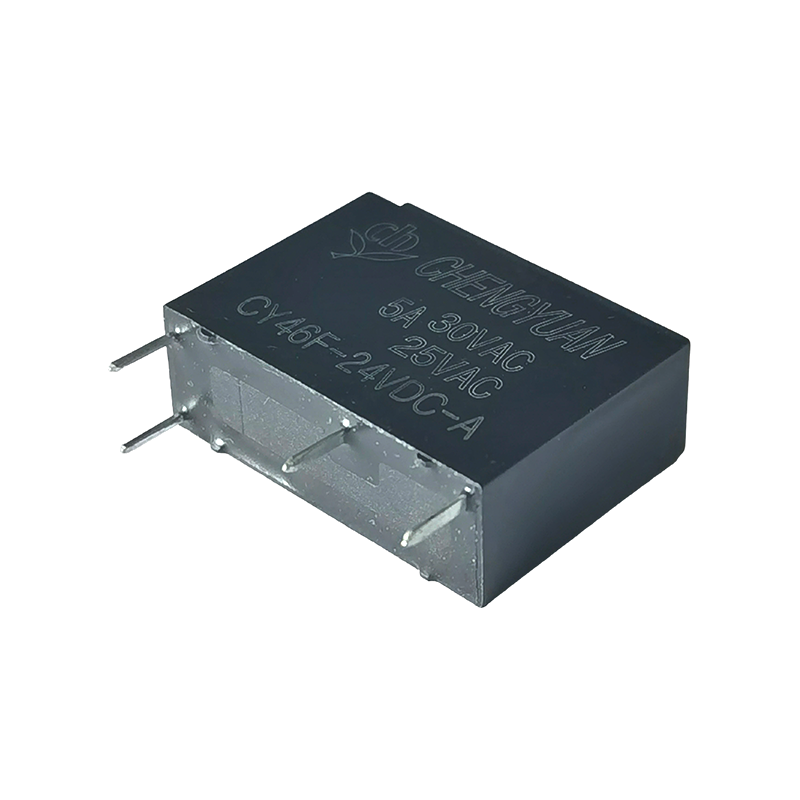

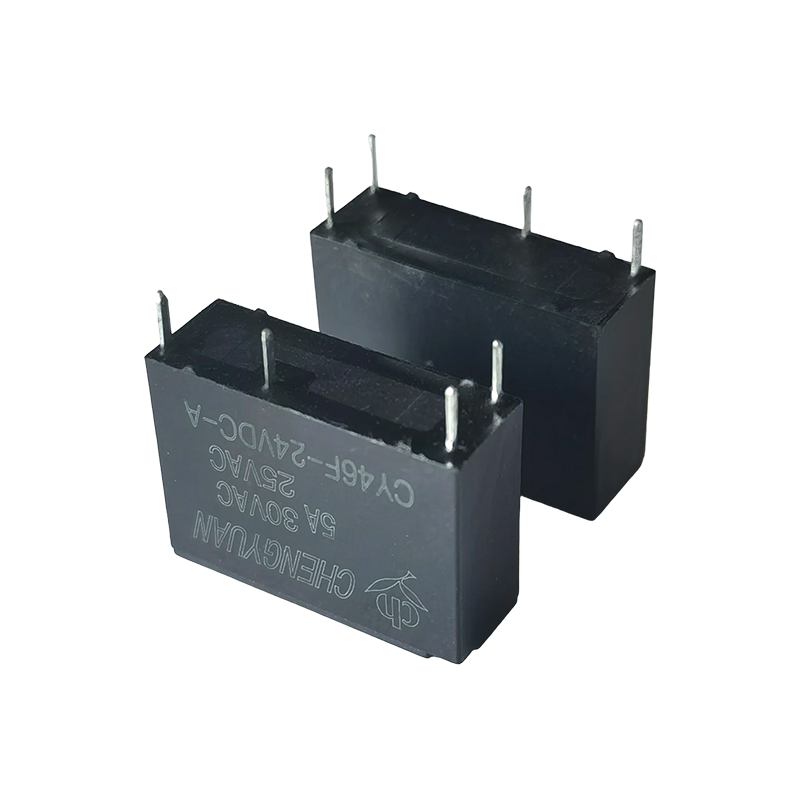

Funksjoner:
• Kompakt størrelse (20*7,2*16,6 mm), egnet for kretskort med høy tetthet
• Høy motstandsspenning: 4000V (mellom spole og kontakter)
• 5A kontaktsvitsjekapasitet
Typiske bruksområder:
1. Små husholdningsapparater: Strøm av/på-kontroll for små husholdningsapparater som mini riskokere, små luftfuktere, bærbare vannkokere og små husholdningsvifter, som oppfyller kravene til miniatyriseringsdesign for disse produktene;
2. Elektroniske forbrukerenheter: Strømbanker, små adaptere, kontrollmoduler for digitale produkter og kretsbytte i små lyd- og videospillere, som utnytter deres ultra-lite størrelse for tette PCB-oppsett;
3. Industriell hjelpekontroll: Svitsjing av små sensorsignaler, miniatyr-PLS-utvidelsesmoduler og hjelpekontrollkretser for automasjonsutstyr (som indikatorlyskontroll, små magnetventildrivere), kompatibel med vanlige industrielle kontrollspenninger på 5VDC-24VDC;
4. Smarte hjemmeterminaler: Strømstyring for smarte sensornoder, små smarte brytere og trådløse fjernkontrollmottaksmoduler, som oppfyller kravene til lavstrøms- og miniatyriseringsdesign til smarthusenheter;
5. Sikkerhets- og medisinsk hjelpeutstyr: Signalutløsende kretser for små sikkerhetsdetektorer (som dør- og vindussensorer, røykdetektorer) og intern kretskobling for bærbart medisinsk hjelpeutstyr (som små pulsoksymetre), som sikrer stabil drift;
6. Bilelektronikk-hjelpeutstyr: Styrekretser for små elektriske apparater i bilinteriør (som bilvifter, omgivelseslys), kompatible med de vanlige 12VDC spenningsspesifikasjonene i kjøretøy.
Kontaktdata
| Type | CY46F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 5A250VAC |
| Maks. bytte strøm | 5A |
| Maks. byttespenning | 250VAC |
| Maks. bytte strøm | 1250VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 20 ms maks. (Ingen diode) |
| Utgivelsestid | 10 ms Maks. (Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 4000VAC, 50/60Hz i 1 min. |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10 000 000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ ( ingen kondens) |
| Vekt | Ca. 3,9 g |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 40 | 125 | Ca 0,20W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Ca 0,36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Dataene som vises ovenfor er startverdier. Ikke bruk den høyeste tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

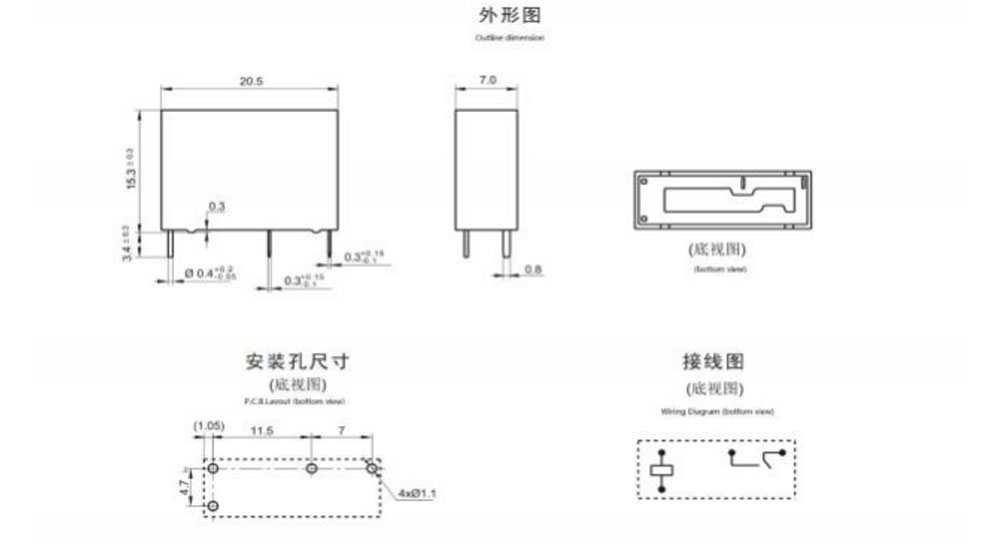

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

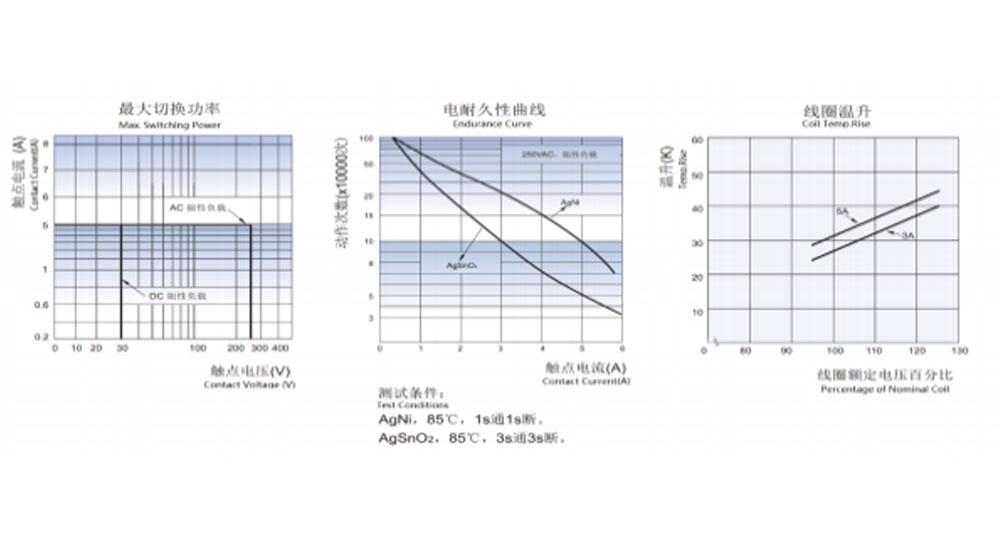

Karakteristiske kurver
Bestillingsinformasjon
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1: Type: CYF3
2: Antall poler: 1-1 pol
3: Kontakt ordning: C Fra C ; H Fra A ; B Fra B
4: Nominell spenning: 5,6,9,12,18,24VDC
5: Spole Pwor: D-0,36W L-0,2W
6: Beskyttende konstruksjon: S-Flux proofed,
SH-Sealed-type vaskbar
7: Spesialparameter: Null-standardtype
Bokstav eller tall – Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Et tilpasset spesialsuffiks er tilgjengelig etter å ha blitt evaluert av CHENGYUAN.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
