Hva et Reed Relé er og hvor det utmerker seg

A siv relé er en svitsjingsenhet bygget rundt et par ferromagnetiske reed-kontakter forseglet inne i en glasskapsel, aktivert av en omgivende spole som genererer et magnetisk felt for å trekke reedene sammen. Denne forseglede konstruksjonen er det som setter en reed relébryter bortsett fra elektromekaniske design med åpen ramme: kontaktene forblir isolert fra støv, fuktighet og oksidasjon, noe som støtter konsekvent lavmotstandsveksling over svært høye syklusteller. Som en kategori av elektromagnetisk reed relé , den er spesielt godt egnet for lavstrømssignalsvitsjing, testutstyr og applikasjoner der rask, presis drift betyr mer enn rålastkapasitet.

Den direkte fordelen med en elektrisk reed relé er hastighet kombinert med kontaktrenshet: Fordi brytermekanismen er kompakt og forseglet, er driftstidene vanligvis mye raskere enn standard elektromekaniske releer, og kontaktsprett har en tendens til å være minimal. Denne artikkelen går gjennom målte svitsjedata, livssyklusatferd og strukturelle sammenligninger for å avklare hvor et reed-relé passer best innenfor et bredere kontrollsystemdesign.

Kjernebytteegenskaper sammenlignet med standardverdier

Ved vurdering av en reed relébryter i forhold til generelle elektromekaniske svitsjestandarder, skiller fem egenskaper seg tydeligst ut: driftshastighet, kontaktsprettkontroll, forseglet pålitelighet, mekanisk levetid og spolefølsomhet. Det horisontale søylediagrammet nedenfor skårer hver karakteristikk på en 0-100 indeks bygget fra typiske reed relé databladområder. Driftshastighet og forseglet pålitelighet scorer høyest, noe som gjenspeiler den grunnleggende designfordelen til en forseglet glasskapsel som holder sivet i kontakt med miljøforurensning. Spolefølsomheten scorer også godt, siden den kompakte reed-enheten krever relativt liten magnetisk kraft for å aktiveres. Mekanisk levetid er litt lavere i forhold til de andre metrikkene bare fordi reed-kontakter, selv om de er holdbare, er tynnere enn tyngre reléblader, en avveining som er gjort bevisst i bytte mot raskere veksling.

Denne indeksbaserte visningen bekrefter at et reed-relés kjernestyrke ligger i rask, ren svitsjing snarere enn håndtering av tung last, og det er nettopp grunnen til at det dominerer applikasjoner som testarmaturer, medisinsk instrumentering og presisjonssignalruting der en elektrisk reed relé må bytte raskt og konsekvent uten å introdusere kontaktstøy.

Kontaktmotstandsadferd på tvers av utvidede koblingssykluser

Fordi de forseglede kontaktene til et reed-relé forblir beskyttet mot luftbårne forurensninger, har kontaktmotstanden en tendens til å forbli uvanlig stabil på tvers av svært høye syklusteller sammenlignet med relédesign med åpen ramme. Linjediagrammet nedenfor sporer kontaktmotstand for en elektromagnetisk reed relé over fem stadier av en byttelivstest, som strekker seg fra 100 000 sykluser til 5 millioner sykluser, som er et realistisk område for mange reed-applikasjoner på signalnivå. Kurven viser en langsom, kontrollert stigning i stedet for noe skarpt hopp, noe som gjenspeiler fordelen med den hermetisk forseglede glasskonvolutten som beskytter kontaktflatene mot oksidasjon. Denne typen forutsigbare nedbrytningsmønster gir ingeniører selvtillit når de spesifiserer en reed-relébryter for applikasjoner med svært høye svitsjefrekvenskrav, for eksempel automatisert testutstyr som sykler tusenvis av ganger per dag.

Motstanden stiger bare fra omtrentlig 35 mΩ ved 100 000 sykluser til rundt 70 mΩ ved 5 millioner sykluser , en uvanlig flat kurve for en reléteknologi, som understreker hvorfor et reed-relé ofte er det foretrukne valget for høyfrekvent, lavstrømssvitsjing der kontaktforringelse må forbli minimal over en veldig lang levetid.

Hvor Reed-reléer dukker opp på tvers av applikasjoner

Søknaden spredning av en elektrisk reed relé ser ganske annerledes ut enn et standard elektromekanisk relé, siden styrken peker det mot presisjon og hastighet i stedet for strømsvitsjing. Det vertikale søylediagrammet nedenfor viser typisk bruksfordeling på tvers av vanlige applikasjonskategorier, basert på aggregerte feltmønstre. Test- og måleutstyr leder med bred margin, etterfulgt av telekommunikasjonssvitsjing, medisinsk instrumentering og sikkerhets- eller tilgangskontrollsystemer, med en mindre andel som går til generelle signalrutingsoppgaver.

Test- og måleutstyr alene står for omtrentlig 34 % of typical reed relay deployment , drevet av behovet for rask, repeterbar veksling i automatiserte testbenker der et standard elektromekanisk relé vil introdusere for mye forsinkelse eller kontaktsprett. Telekommunikasjonsapplikasjoner er også avhengige av den forseglede, støysvake svitsjen en reed-relébryter sørger for valg av signalvei.

Reed Relé Versus Standard Elektromekanisk Relé

Et radarkart er en nyttig måte å visualisere hvordan en siv relé sammenlignes med et standard elektromekanisk relé over flere dimensjoner samtidig. Diagrammet nedenfor viser begge relétypene på tvers av driftshastighet, kontaktrenslighet, lastekapasitet, størrelseskompakthet og mekanisk levetid. Reed-reléformen strekker seg mye lenger når det gjelder driftshastighet og kontaktrenshet, og reflekterer dens forseglede, lavmassebrytermekanisme, mens standardreléet strekker seg lenger på belastningskapasiteten, siden de tyngre kontaktbladene er bygget for å avbryte større strømmer. Ingen av formene dominerer hver akse, noe som er kjernen: de to teknologiene er komplementære i stedet for å konkurrere på tvers av alle brukstilfeller.

Denne side-ved-side-visningen forsterker at en elektromagnetisk reed relé er det sterkere valget for rask, ren, lavstrømssvitsjing, mens et standard elektromekanisk relé forblir bedre egnet til høyere strømbelastninger. Ingeniører som designer et blandet kontrollsystem bruker ofte begge teknologiene sammen, og bruker reed-releer til signalnivåsvitsjing og standardreléer til effektnivåsvitsjing i samme panel.

Praktisk veiledning for spesifikasjon av en Reed Relébryter

Å velge rett reed relébryter starter med å bekrefte at applikasjonen virkelig krever lavstrøm, høyhastighetssvitsjing i stedet for tyngre lastavbrudd. Tabellen nedenfor oppsummerer praktiske scenarier der et reed-relé typisk passer, sammen med tilfeller bedre tjent med en alternativ reléteknologi.

Scenariobasert utvalgsreferanse

Før du ferdigstiller et reed-relé i et design, hjelper noen få ekstra kontroller å bekrefte langsiktig egnethet:

1. Bekreft at spolespenningen og strømkravene samsvarer med drivkretsens utgangsevne.
2. Kontroller at kontaktklassifiseringen er passende for signalnivå i stedet for effektnivåsvitsjing.
3. Kontroller drifts- og slipptidsspesifikasjonene mot tidskravene til applikasjonen.
4. Gjennomgå forventet koblingsfrekvens mot den nominelle mekaniske levetiden til reed-kontaktene.
5. Vurder behov for magnetisk skjerming hvis reed-reléet skal plasseres i nærheten av andre spoledrevne komponenter.

Produksjonspresisjon bak pålitelig reed-svitsjing

Den stabile kontaktmotstandskurven som er diskutert tidligere, avhenger av presis produksjon på hvert trinn: reed justering inne i glasskapselen, kontaktpletteringskvalitet og forseglingsintegriteten til selve konvolutten. Selv mindre uoverensstemmelser i reed gap eller pletteringstykkelse kan skifte driftsspenning eller introdusere inkonsekvent sprettoppførsel over en produksjonsbatch. Automatisert montering og elektrisk testing underveis bidrar til å holde en elektromagnetisk reed relé presterer innenfor stramme toleranser, noe som er spesielt viktig i test- og måleapplikasjoner der koblingstidspunktet må forbli konsistent på tvers av tusenvis av enheter.

Prosessverifiseringstrinn som hermetisk forseglingstesting, kontaktmotstandsprøvetaking og driftstidsmåling er standardpraksis som støtter pålitelighetsdataene det refereres til i denne artikkelen. For ingeniører som anskaffer et elektrisk reed-relé i stor skala, er det ofte like verdifullt å bekrefte disse kvalitetskontrollpunktene med en leverandør som å gjennomgå de publiserte databladspesifikasjonene.

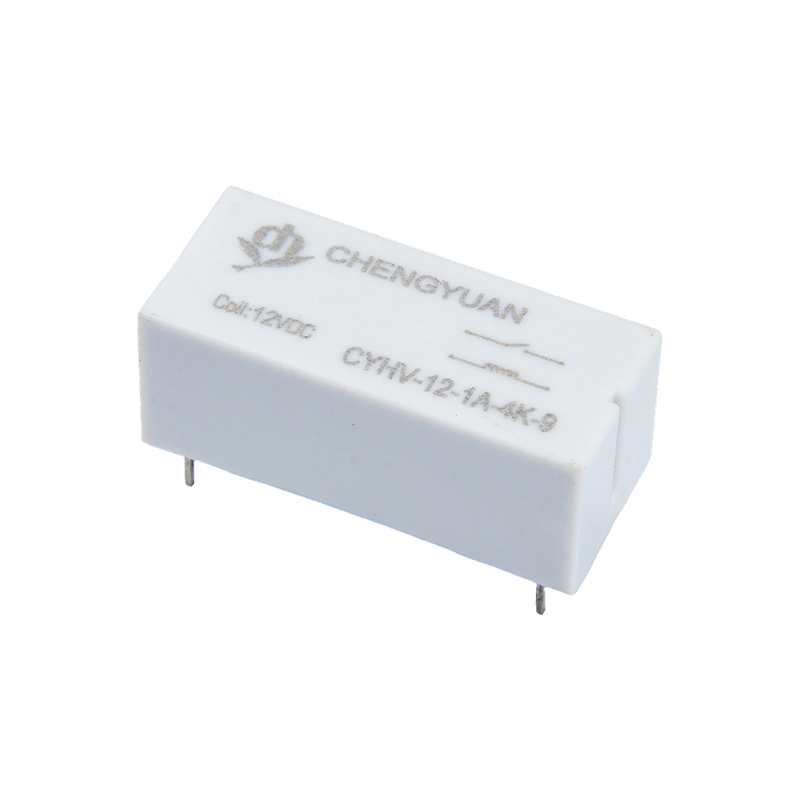

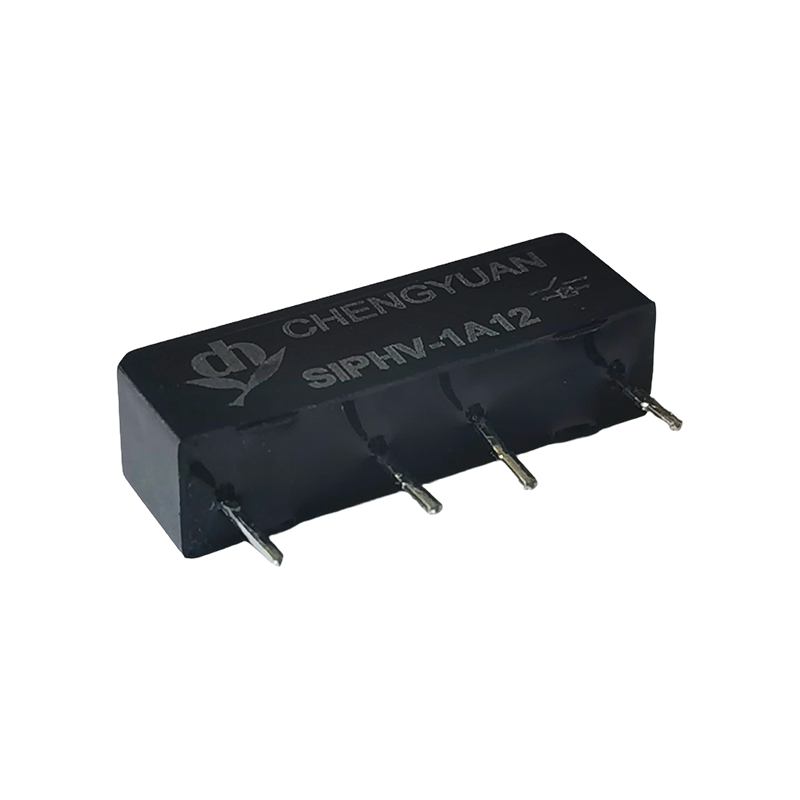

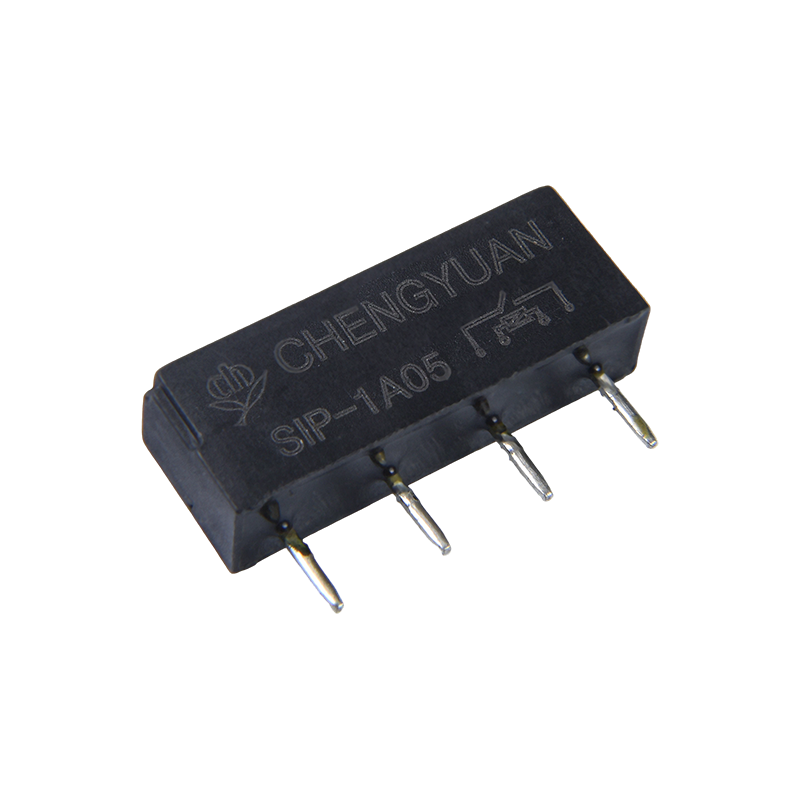

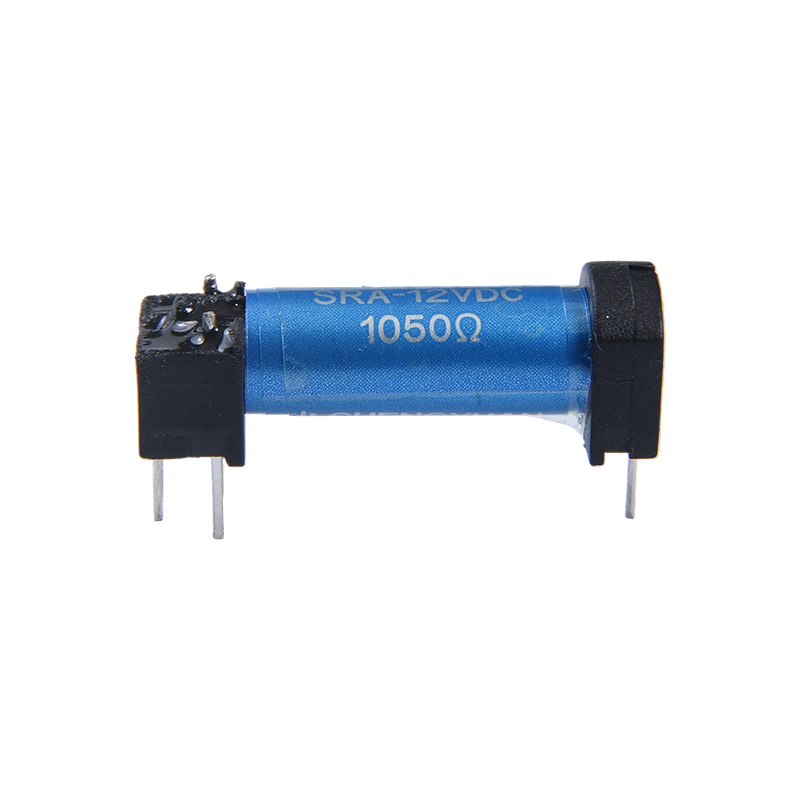

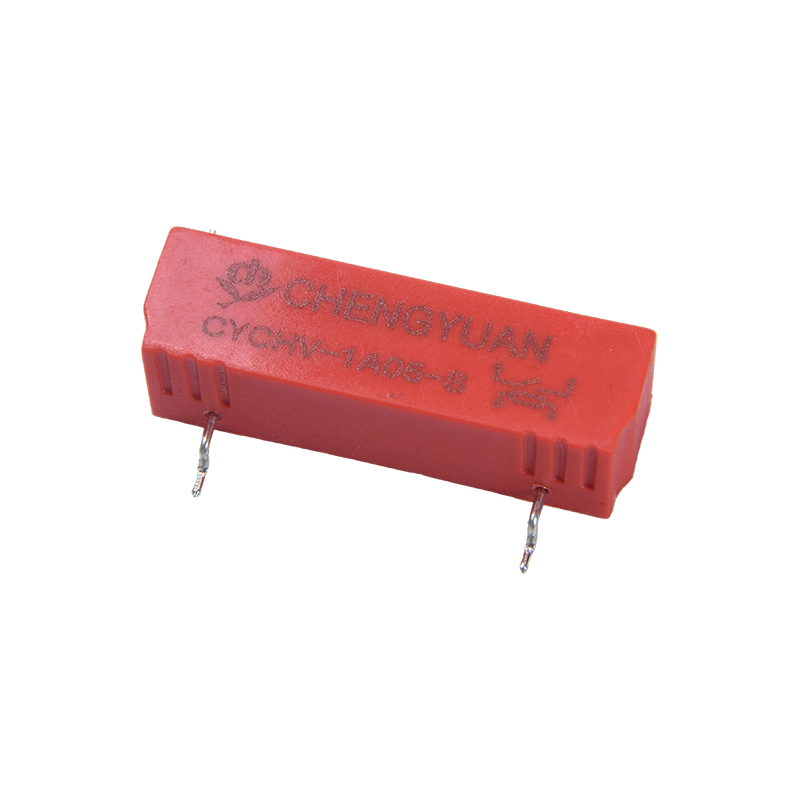

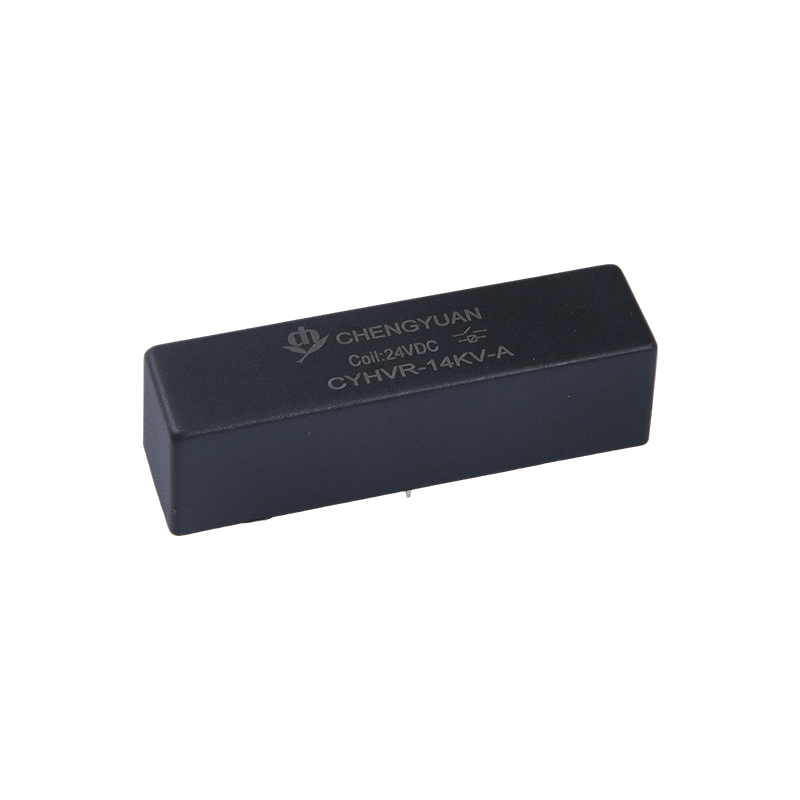

Om Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. er et datterselskap av Ningbo Yinzhou Chengyuan Electronic Device Factory. Etter å ha vært dypt engasjert i reléproduksjon i nesten 30 år , opererer selskapet som en profesjonell produsent som integrerer FoU, produksjon og salg av siv relé og relaterte koblingskomponenter. Dets kjerneprinsipp, "ærlighet som grunnlaget og kvalitet som sjelen," støttes av effektivt teamarbeid rettet mot å bygge et rykte for pålitelige produkter på tvers av både nasjonale og internasjonale markeder.

Fabrikken har introdusert automatisert produksjonsutstyr, velger materialer av høy kvalitet og bruker streng prosesskontroll over hele produksjonskjeden for å støtte stabiliteten og holdbarheten til ferdige enheter. Med utgangspunkt i hjemmemarkedet utvider selskapet aktivt sin internasjonale layout, og fokuset på kvalitet og ærlig service har hjulpet det å bygge anerkjennelse blant kunder både i inn- og utland. Styret av fortsatt teknologisk innovasjon, jobber Ningbo Chengyuan Chuangke Electronics Co., Ltd. for å styrke industriell oppgradering og har som mål å forbli en pålitelig partner for organisasjoner som kjøper elektromagnetiske rørreléløsninger.

Ofte stilte spørsmål

Q1: Hva gjør en reed relébryter raskere enn et standard relé?

A1: Reedkontaktene er lette og innelukket i en liten forseglet kapsel, så det er veldig lite masse å bevege seg når spolen aktiveres, noe som tillater driftstider langt kortere enn typiske relékonstruksjoner med åpen ramme.

Spørsmål 2: Hvorfor brukes reed-reléer ofte i test- og måleutstyr?

A2: Deres raske svitsjing med lav retur og forseglet kontaktpålitelighet gjør dem godt egnet for automatiserte testsystemer som trenger å sykle raskt og gjentatte ganger uten å introdusere signalstøy.

Q3: Hvordan påvirker en forseglet design langsiktig kontaktmotstand?

A3: Fordi kontaktene er beskyttet mot luftbårne forurensninger, har motstanden en tendens til å øke sakte og forutsigbart selv etter millioner av byttesykluser, i stedet for å reduseres kraftig.

Q4: Kan et elektromagnetisk reed-relé håndtere høyere strømbelastninger?

A4: Reed-reléer er vanligvis beregnet på signalnivå- og lavstrømsveksling, så applikasjoner som involverer motorer eller varmeovner krever vanligvis et standard elektromekanisk relé i stedet.

Spørsmål 5: Hvilke produksjonsfaktorer betyr mest for sivreléets pålitelighet?

A5: Nøyaktig reed-innretting, konsistent kontaktplating og hermetisk tetningsintegritet er nøkkelfaktorene som bestemmer hvor forutsigbart et elektrisk reed-relé yter over en produksjonsbatch.
