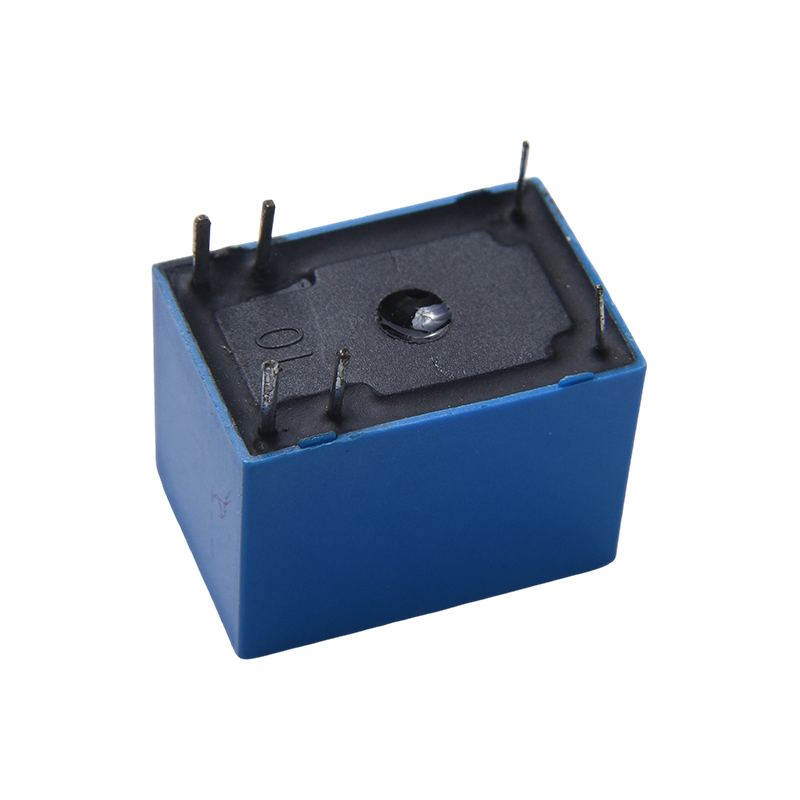

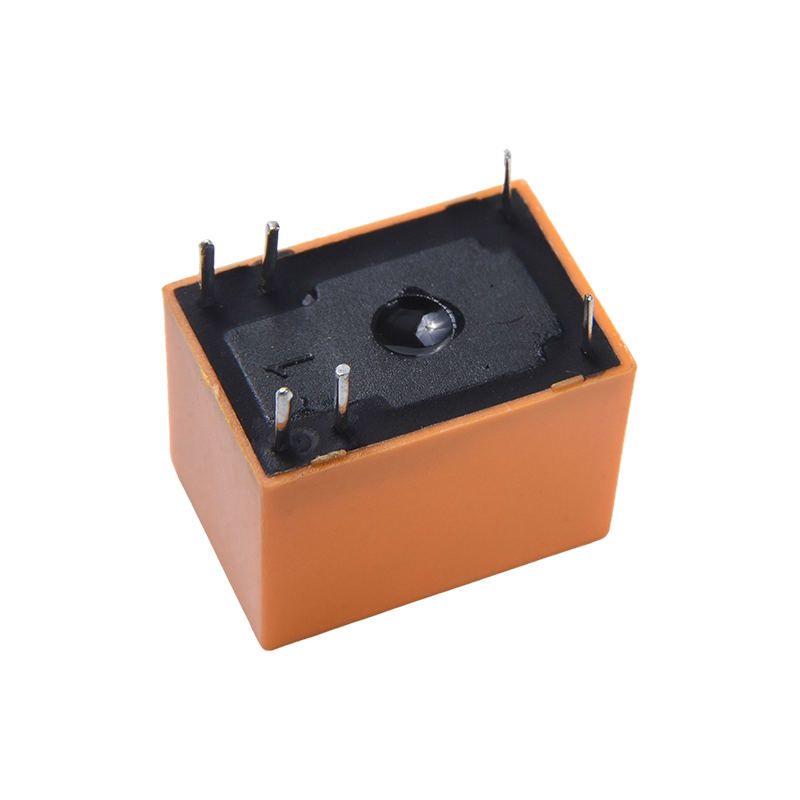

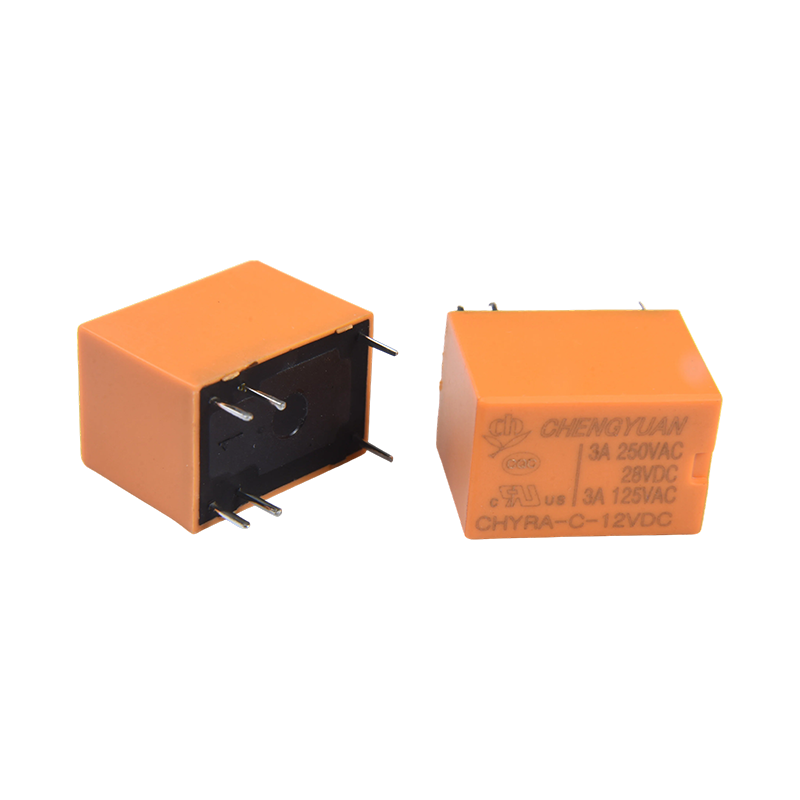

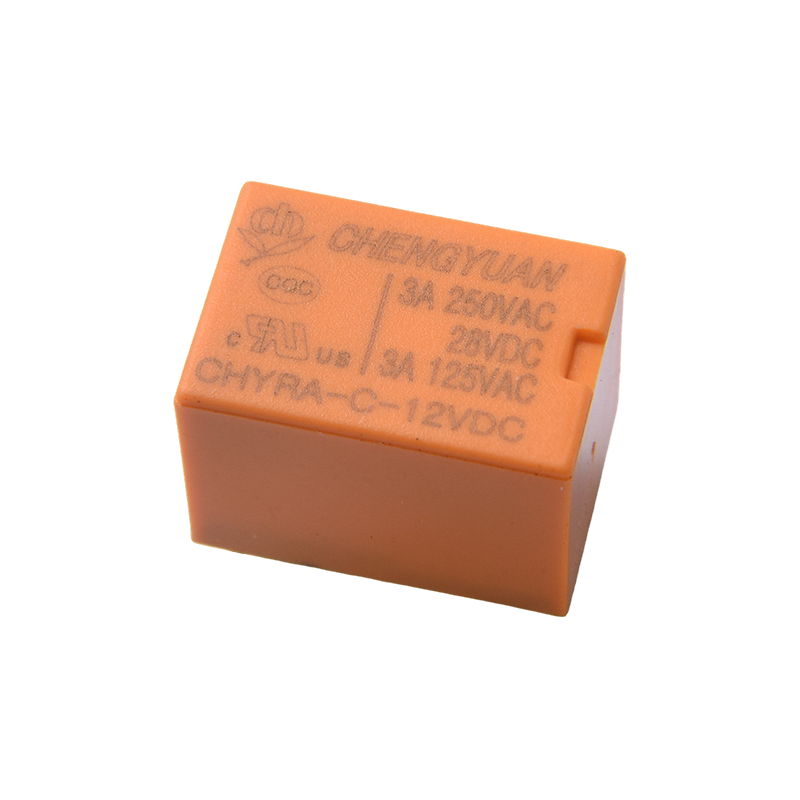

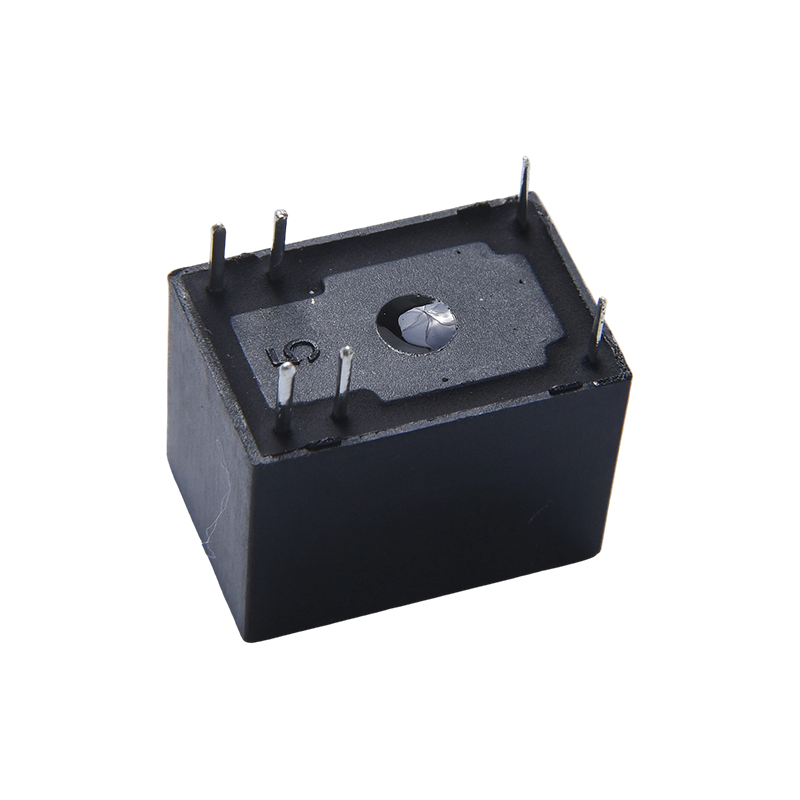

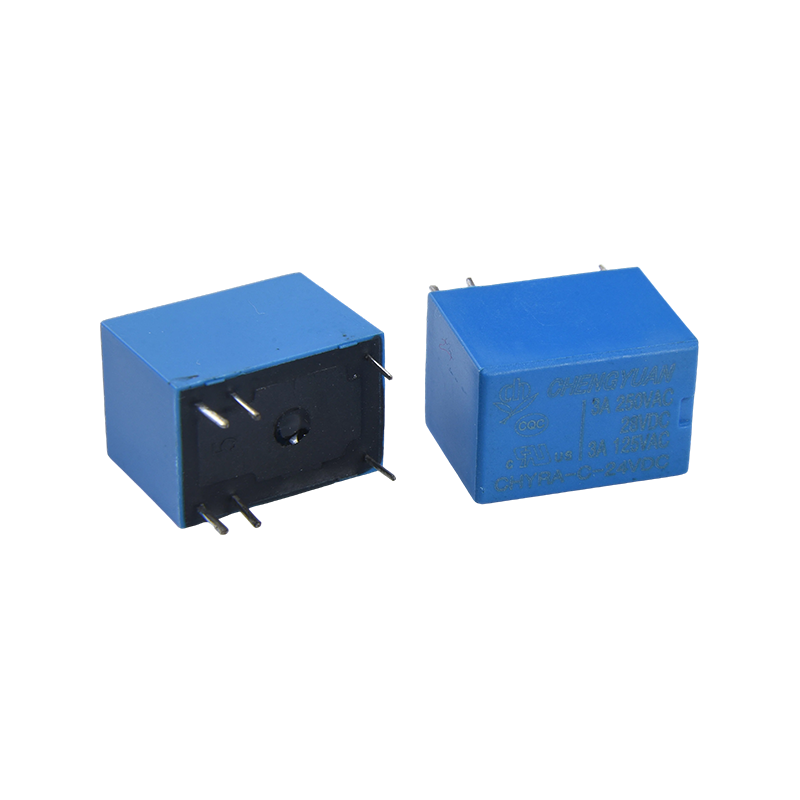

Produktfunksjoner:
Høy kontaktsvitsjekapasitet: I tillegg til standard 3A-belastning, støtter kontaktene svitsjing opp til 16 ampere, i stand til å håndtere øyeblikkelig høye strømkrav i kretser.
Ultralavt strømforbruk: Spolens strømforbruk er bare 0,2W, noe som reduserer systemets energiforbruk betydelig, noe som gjør den egnet for batteridrevne enheter eller enheter med lavt strømforbruk.
Høy dielektrisk styrke: Høy dielektrisk styrke sikrer pålitelig elektrisk isolasjon mellom inngangs- og utgangskretser, og beskytter nedstrøms kontrollkretser.
Kompakt design: Den miniatyriserte strukturen optimerer plassutnyttelsen, egnet for høytetthetsmontering på PCB.
Omfattende sertifiseringsstandarder: Sertifisert av CQC og UL, i samsvar med internasjonale sikkerhetsstandarder, og sikrer produktkvalitet og samsvar.
Fleksibel spolespenning: Gir et bredt spekter av spolespenninger fra 3VDC til 48VDC, lett å tilpasse til forskjellige styrekretsspenninger.
Typiske bruksområder:
Industriell automatisering: Brukes til å kontrollere motorer, magnetventiler og forskjellige automatiseringsinstrumenter, for å oppnå signalisolasjon og kretsbytte.
Smart Home: Brukes i lysstyring, gardinmotorstyring og andre scenarier som en kjernekomponent for laveffektskontroll.
Sikkerhetssystemer: Brukes i kontrollenheter for adgangskontroll og magnetlås for å oppdage dørlåsstatus og kontrollsvitsjing.
Kommunikasjonsutstyr: Egnet for brytere og andre kommunikasjonsfasiliteter, ansvarlig for signalruting, beskyttelse og isolasjon.
Kretsbeskyttelse: Isolerer høye strømmer eller høye spenninger i kontrollkretser for å forhindre interferens og skade på sensitive komponenter.

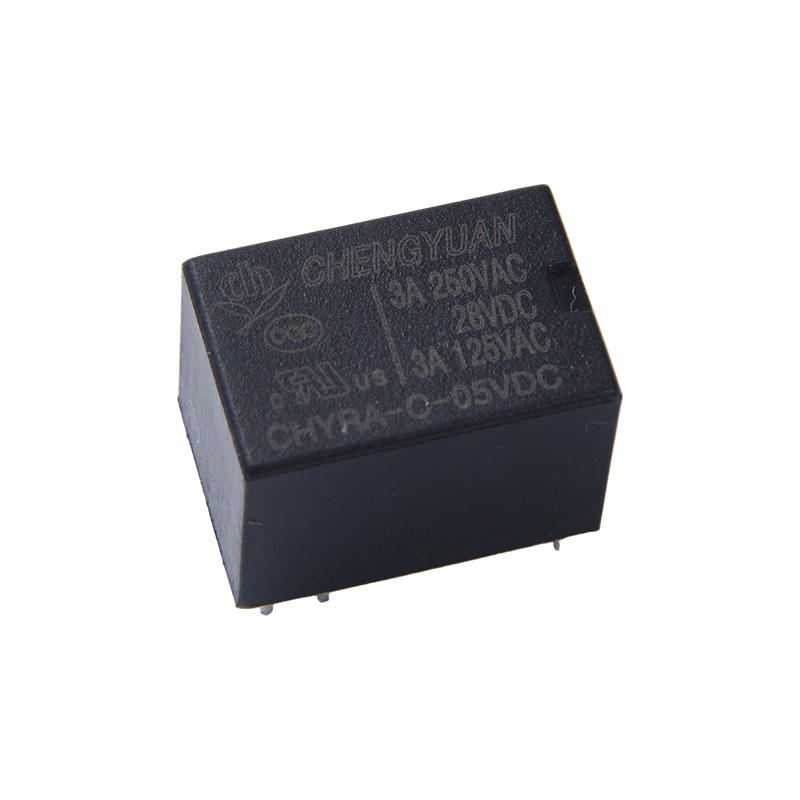

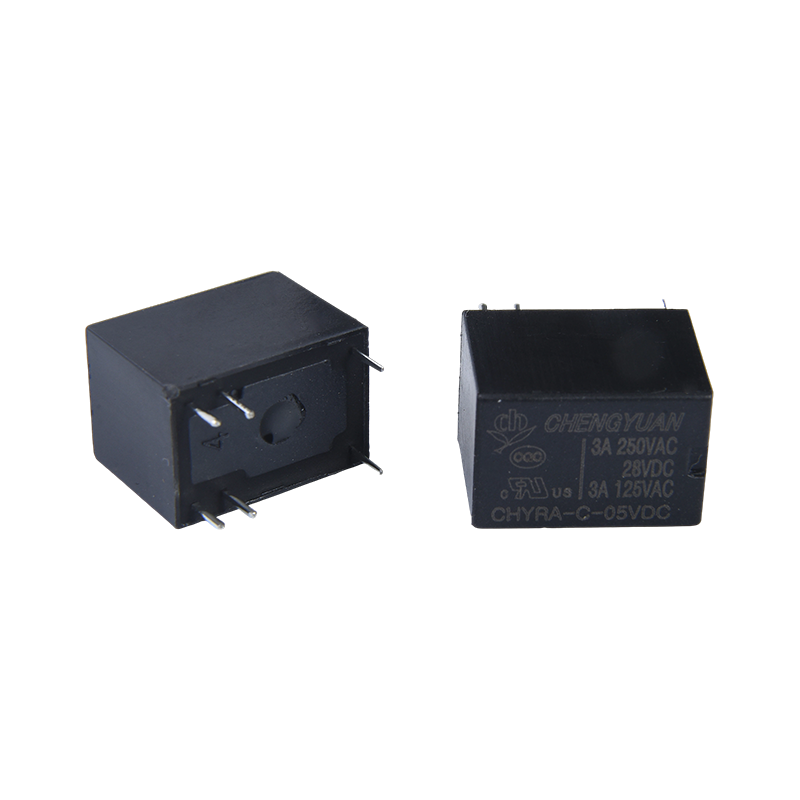

| Type | CHYRA |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 3A/12V0AC |
| Maks. bytte strøm | 3A |
| Maks. byttespenning | 125VAC |
| Maks. bytte strøm | 360VA |
| Min. bytte last | 6V 1A |
Kjennetegn
| Driftstid (ved nominell spolespenning) | 10 ms maks. |
| Utgivelsestid | 4 ms maks. |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 500VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 750VAC, 50/60Hz i 1 min |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca. 3,7 g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 120 | 25 | Omtrent 0,36 W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Omtrent 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Dataene som vises ovenfor er startverdier. Ikke bruk maksimalt tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

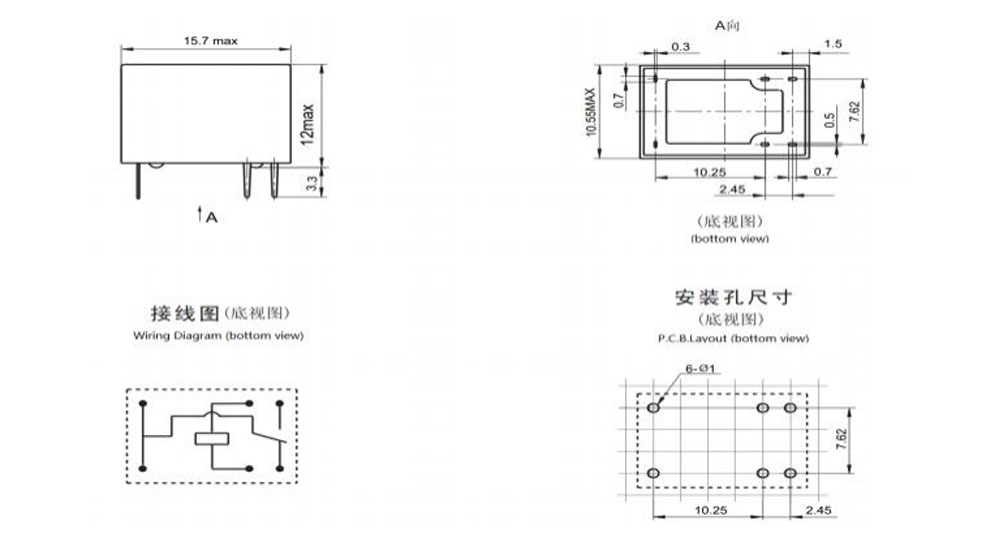

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)

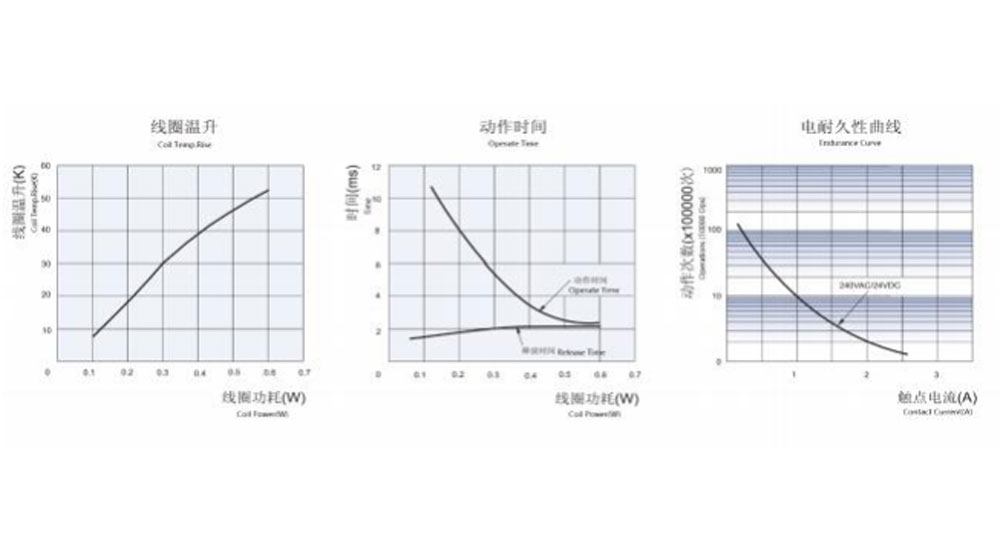

Karakteristiske kurver
Bestillingsinformasjon
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Type: CHYRA
2: Kontakt ordning: C From C ; H Fra A ; B Fra B
3: Nominell spenning: 3,5,6,9,12,24VDC
4: Innkapslingsfarge: H-svart; L-blå, Y -gul
5: Spole Pwor: D-0,36W L-0,2W
6: Beskyttende konstruksjon: S-Flux proofed,
SH-Sealed-type vaskbar
7: Spesiell parameter: Null-standard type
Bokstav eller tall – Spesielt krav
Flukssikre releer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv osv.
Vannrengjøring eller overflatebehandling anbefales ikke etter at de flukssikre reléene er satt sammen på kretskortet.
Et tilpasset spesialsuffiks er tilgjengelig etter å ha blitt evaluert av CHENGYUAN.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjonene kan endres uten forutgående varsel.
Vi kunne ikke evaluere alle ytelsene og alle parametrene for hver mulig applikasjon. Derfor bør brukerne være i riktig posisjon til å velge
passende produkt for deres egen applikasjon. For forseglede releer, etter installasjon og rengjøring, åpner du ventilasjonshullet i dekselet før bruk. Hvis det er noe spørsmål, kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å avgjøre hvilket produkt skal brukes.
