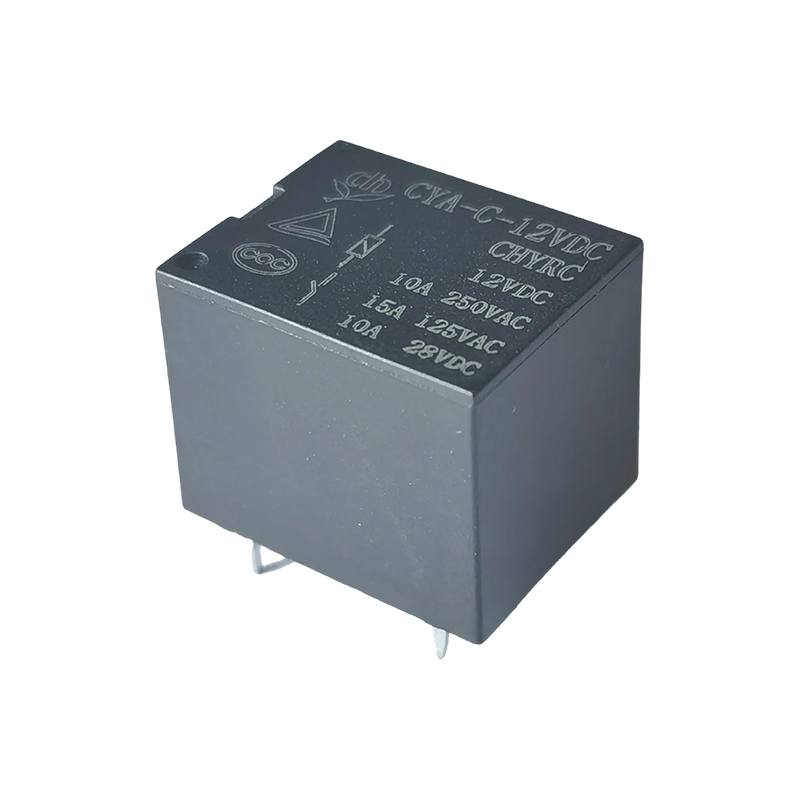

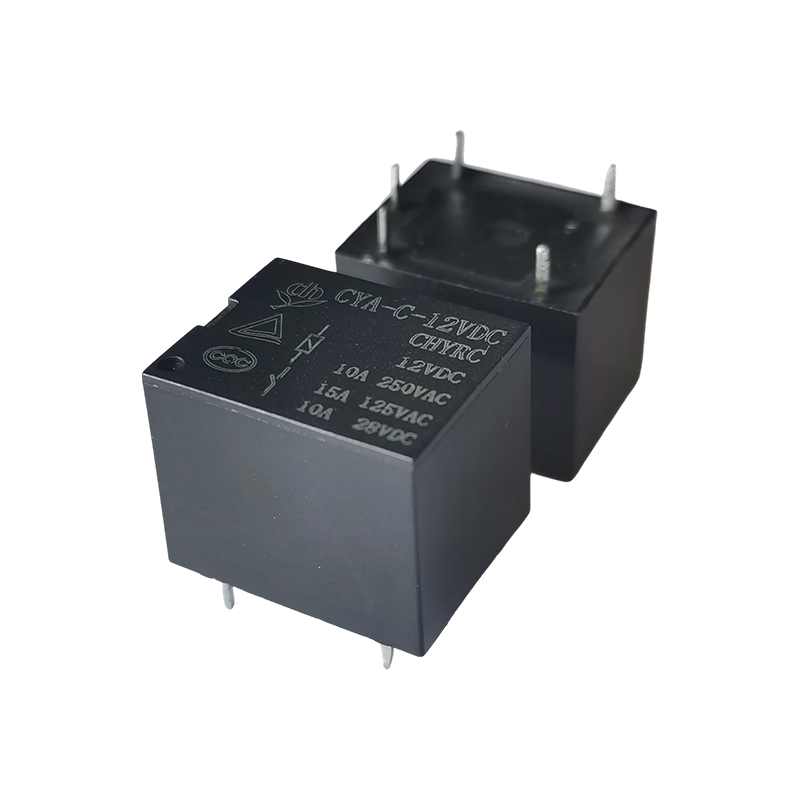

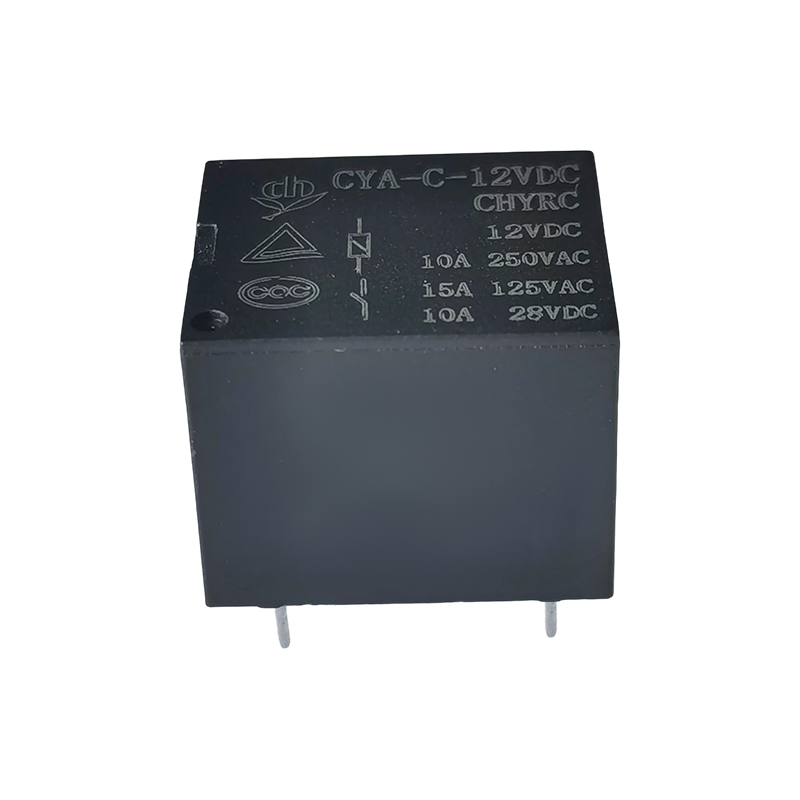

Funksjoner:
• Bred belastningskompatibilitet: Kompatibel med 15A 125VAC, 12A 250VAC AC belastninger og 10A 28VDC DC belastninger, og dekker de fleste lav-til-middels strømkretsbyttebehov.
• Fleksibel spolespenning: Støtter 3VDC-48VDC spolespenning, som direkte matcher ulike styrekretsspenningsspesifikasjoner uten behov for ekstra spenningskonverteringsmoduler.
• Design med lavt strømforbruk: Spolens strømforbruk er bare 0,36 W, noe som reduserer utstyrets totale strømforbruk og gjør det egnet for batteridrevne enheter.
• Dobbel autoritativ sertifisering: Bestått TUV- og CQC-sertifisering, i samsvar med internasjonale og nasjonale sikkerhetsstandarder, og egnet for terminalprodukter som selges i flere markeder.
• Praktisk PCB-installasjon: Bruker en 5-pinners struktur for enkel lodding og montering av kretskort; den kompakte, sukkerbitlignende formen sparer installasjonsplass og er egnet for kretsoppsett med høy tetthet.
• Tydelig svitsjelogikk: Bruker et enkeltpolet enkeltkast (SPST) kontaktskjema, som gir enkel og tydelig svitsjelogikk, forenkler kretsdesign og reduserer sannsynligheten for ledningsfeil.
Søknadsscenarier:
• Husholdningsapparater: På/av-styring av små elektriske ovner, vanndispensere, fjernkontrollbrytere m.m.
• Industriell kontroll: Små PLS-utvidelsesmoduler, sensorsignalsvitsjingskretser, muliggjør signalisolering og krets av/på-kontroll.
• Smart hjem: Smarte stikkontakter, lyskontrollmoduler osv., matchende lavspente kontrollsignaler for sikker strømstyring.
| Type | CYA |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 10A250VAC |
| Maks. bytte strøm | 15A |
| Maks. byttespenning | 250VAC |
| Maks. bytte strøm | 2500VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 8 ms maks. (Ingen diode) |
| Utgivelsestid | 5 ms maks. (Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 1500VAC, 50/60Hz i 1 min. |
| Vibrasjonsmotstand | Destruktiv | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10 000 000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca. 8,5 g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 120 | 25 | Ca 0,36W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

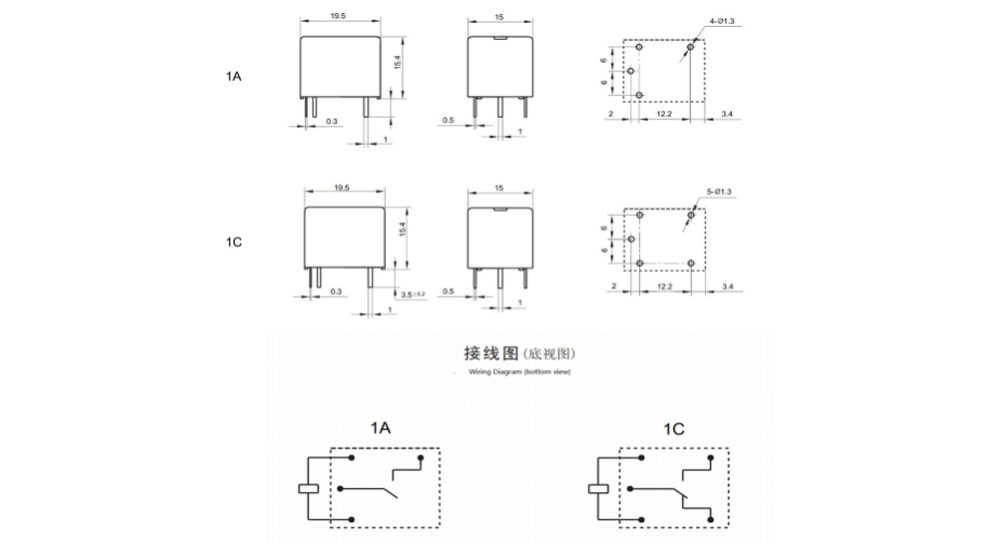

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)

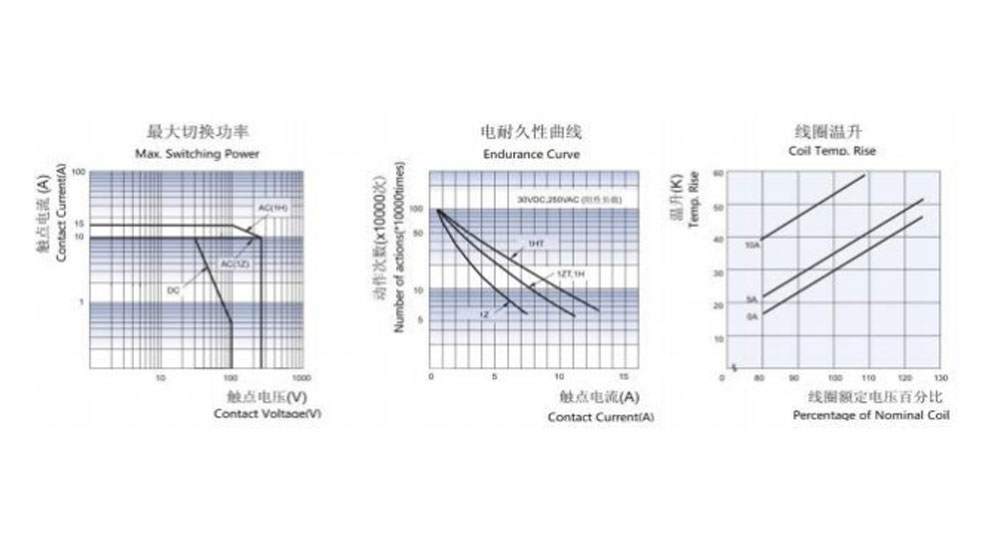

Karakteristiske kurver
Bestillingsinformasjon
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYA
2: Antall poler: 1-1 pol
3: Kontaktordning: C Fra C; H Fra A; B Fra B
4: Nominell spenning: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Kapslingsfarge: W-Hvit, H-Sort, L-Blå
6: Spole Pwor: D-0,45W L-0,36W
7: Beskyttende konstruksjon: S-Flux proofed, SH-Sealed type vaskbar
8: Spesiell parameter: Null-Standard type
Bokstav eller tall - Spesielt krav
(1) Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
(2) Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
(3) Tilpasset spesialsuffiks er tilgjengelig etter å ha blitt evaluert av CHENGYUAN.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel. Vi kunne ikke evaluere all ytelse og parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring. Vennligst åpne ventilasjonshetten i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
