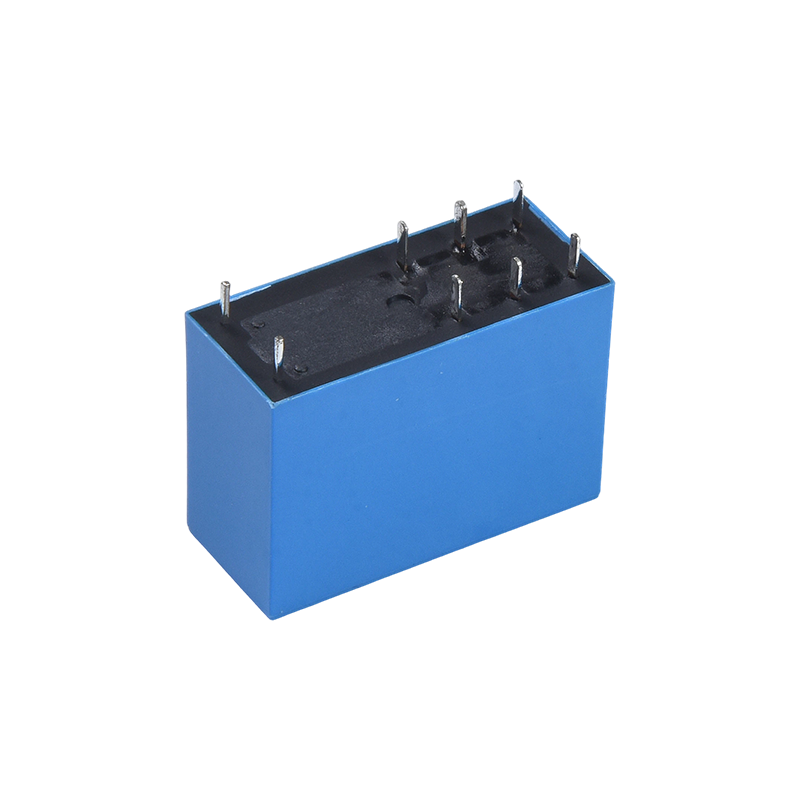

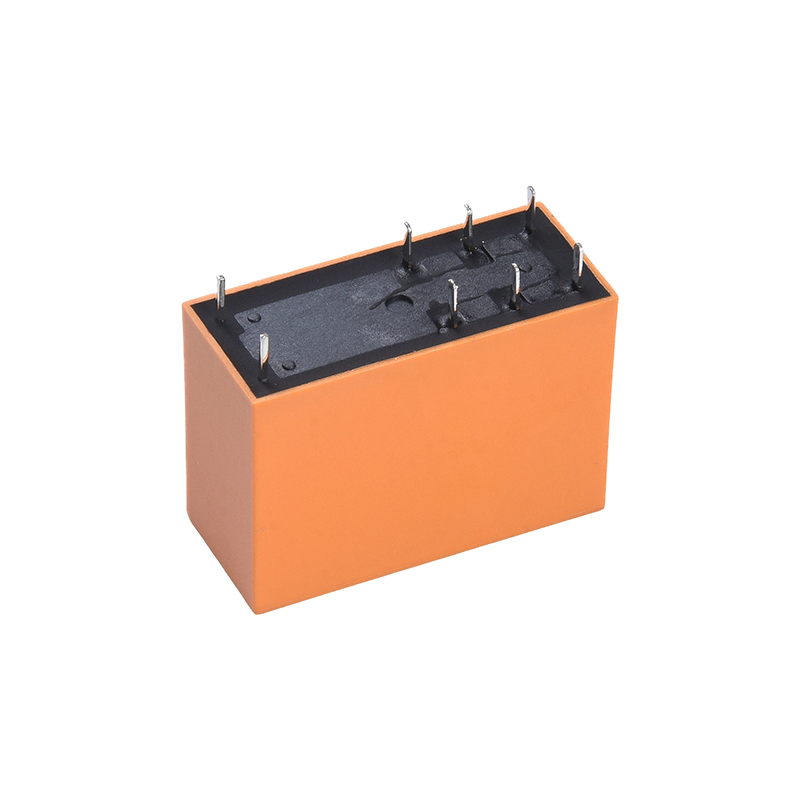

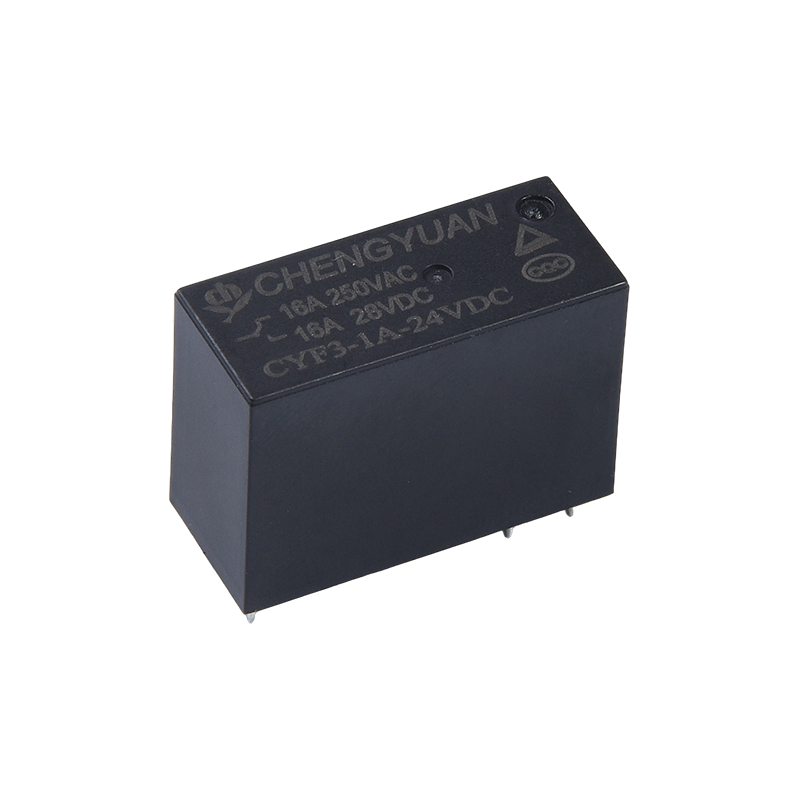

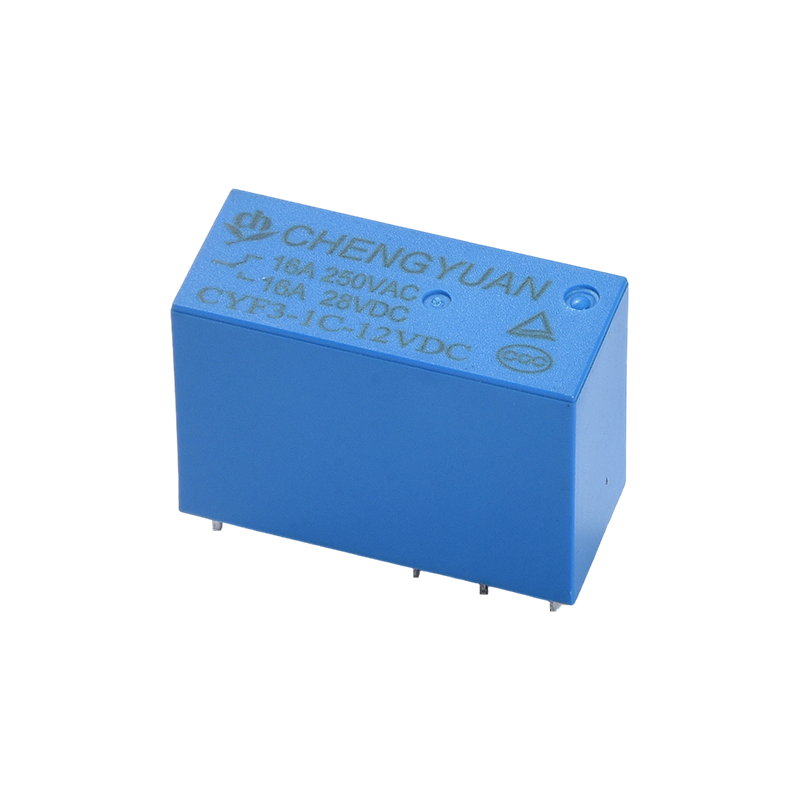

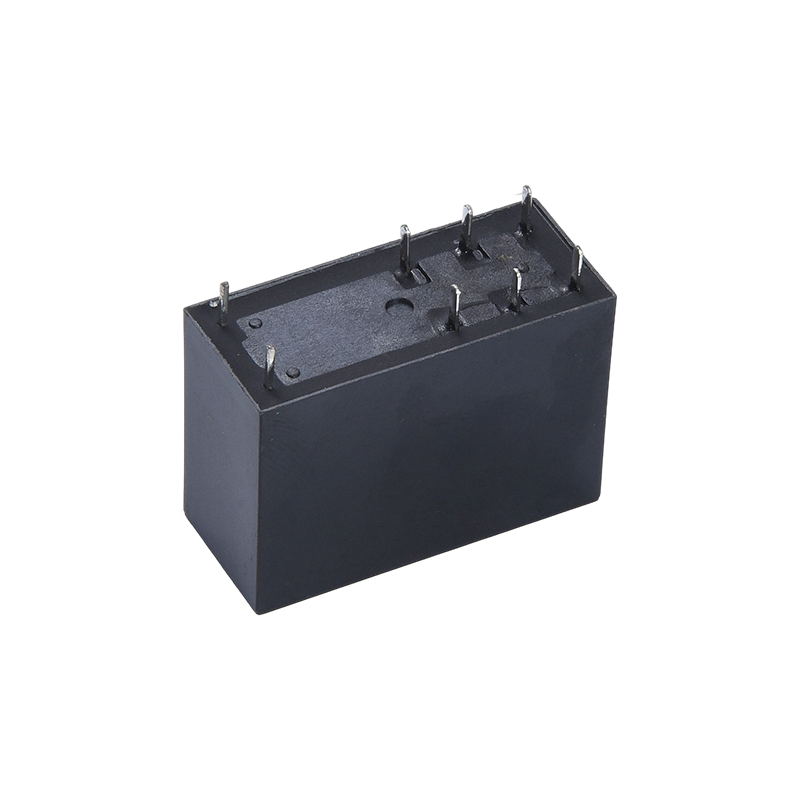

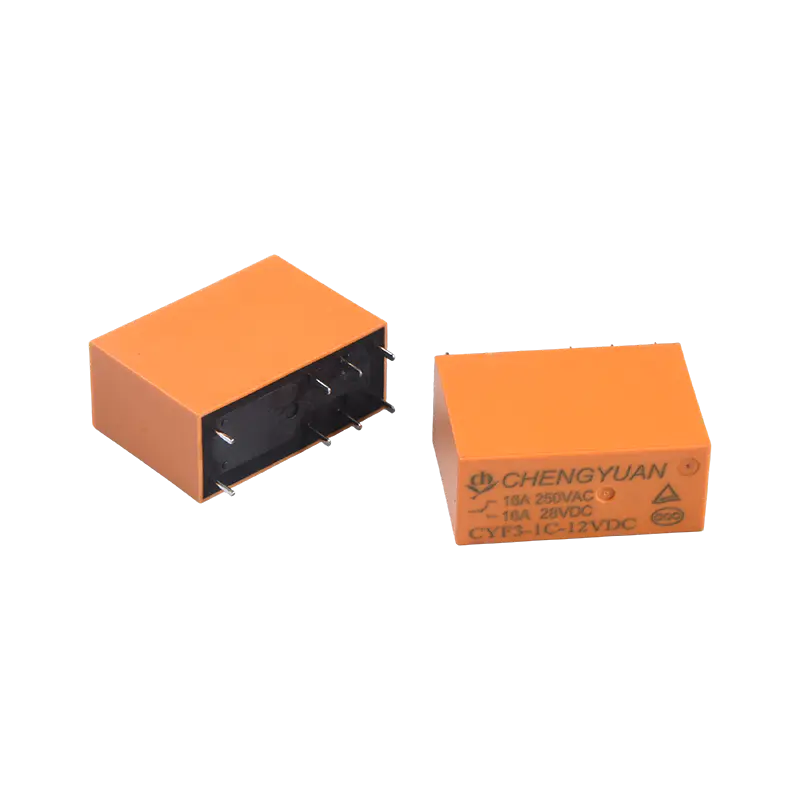

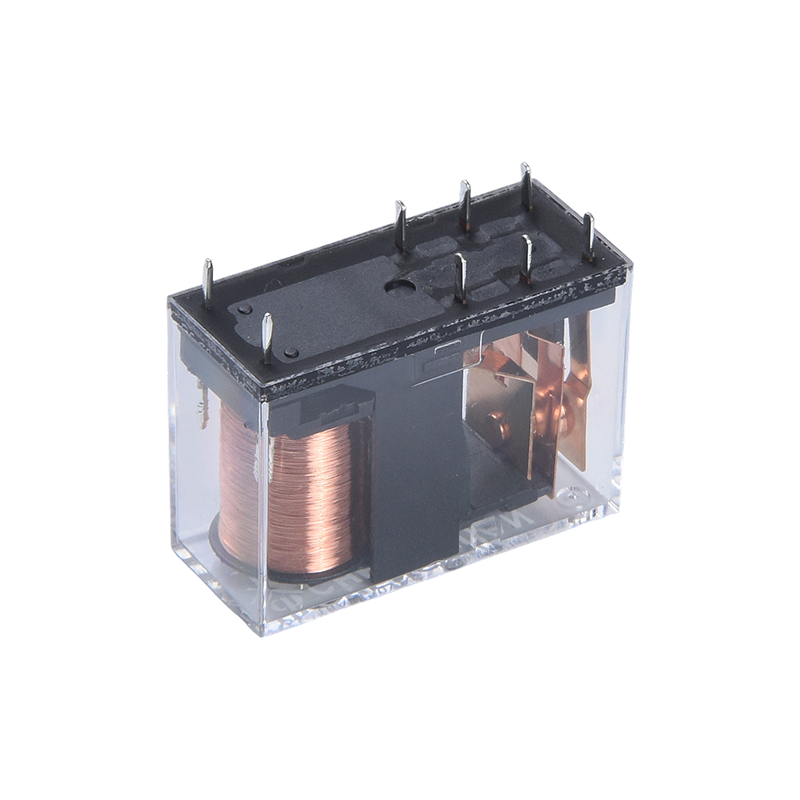

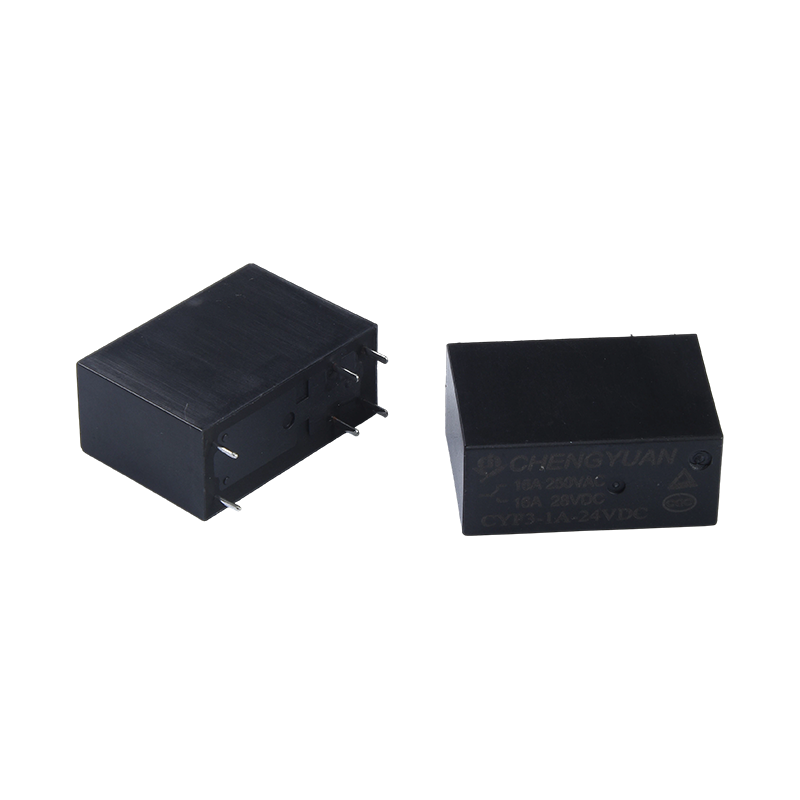

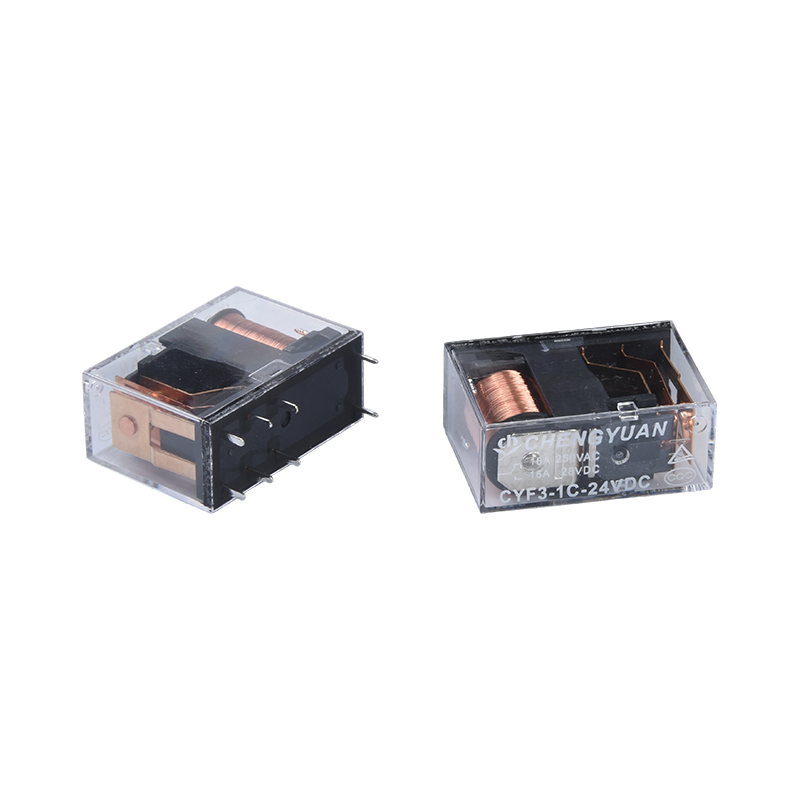

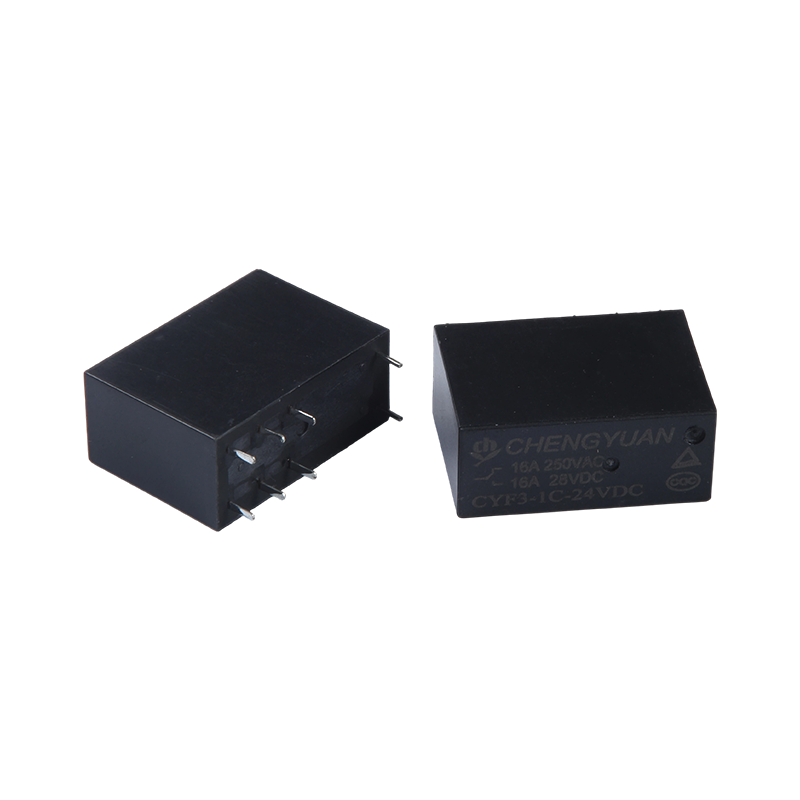

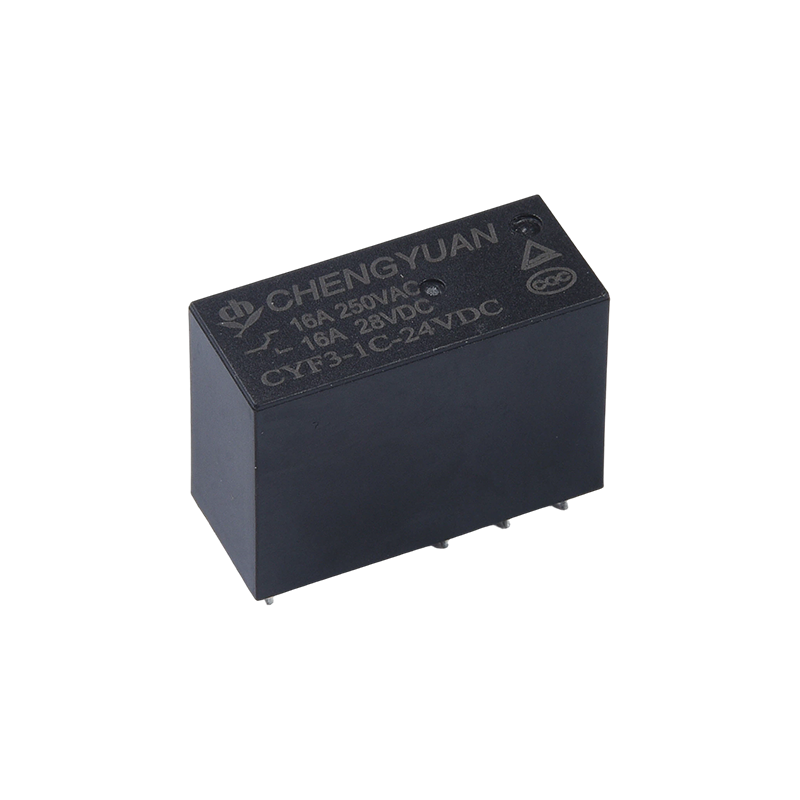

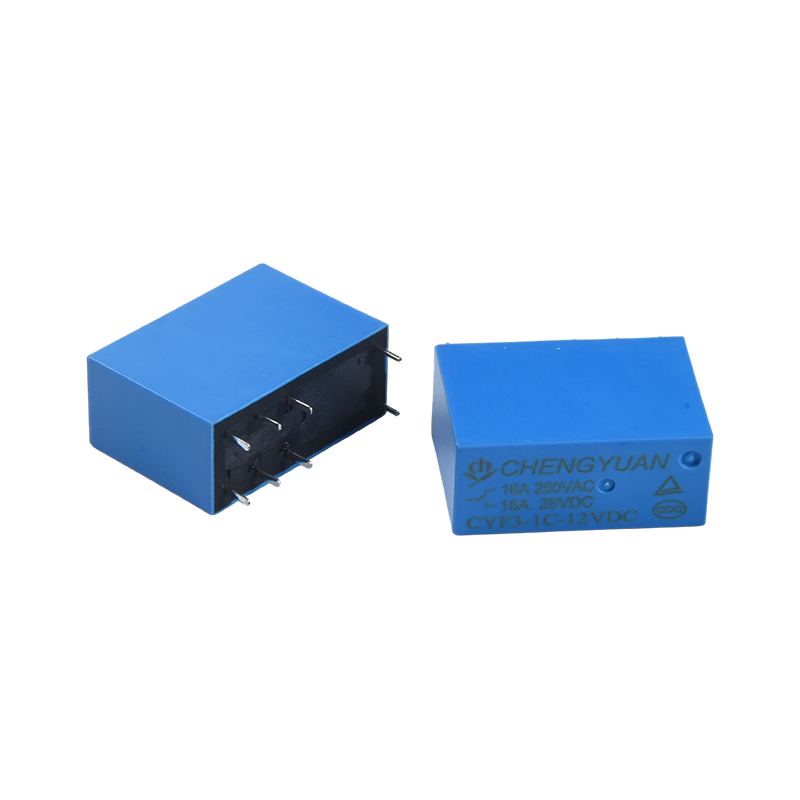

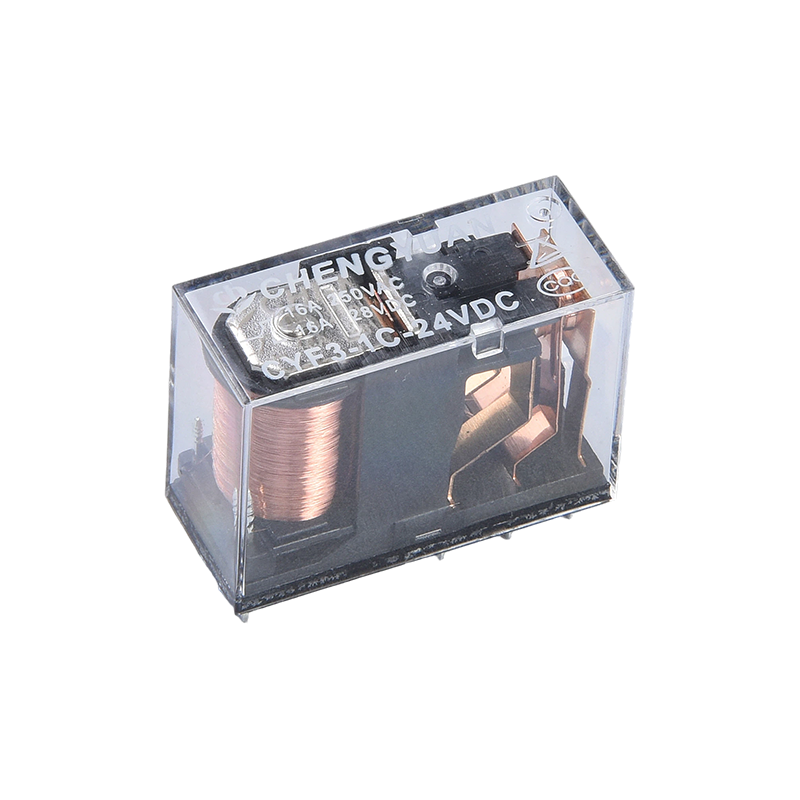

Produktdetaljer:
Høy belastning og dielektrisk styrke: Kontaktsvitsjkapasitet på opptil 17 ampere, 5000 volt dielektrisk styrke mellom spole og kontakter, egnet for kretsmiljøer med høy belastning og høy isolasjon.
Kompakt design: Liten størrelse, egnet for PCB-montering med høy tetthet, sparer intern plass i utstyret.
Bredt spekter av bruksområder: Egnet for kommunikasjonsutstyr, sikkerhetssystemer, kontorutstyr og husholdningsapparater som klimaanlegg og mikrobølgeovner. Brukes også i industriell automasjon, UPS-strømforsyninger, elektriske systemer for maskinverktøy og lydkontroll.
Pålitelig kontaktkonfigurasjon: Gir flere alternativer for kontaktbelastning, inkludert 2 sett med 5A/8A og 1 sett med 10A, 12A og 16A konfigurasjoner, som oppfyller behovene til forskjellige automatiske kontrollkretser.
Gjeldende miljø:
Elektrisk miljø: Egnet for mikrokraftkontrollkretser med hyppig veksling av styrespenning og belastningsstrøm.
Fysisk miljø: Kan installeres i plassbegrensede PCB-oppsett med høy tetthet, vanligvis funnet inne i forskjellige elektriske kontrollkort.
Driftsforhold: Egnet for de fleste innendørs elektriske og industrielle utstyrsmiljøer, ofte funnet på godt ventilerte steder uten alvorlige vibrasjoner.
Kompatible systemer: Kan integreres i automatisk kontroll, strømstyring og sikkerhetsalarmsystemer for å oppnå pålitelig kretsisolasjon og svitsjekontroll.
Kontaktdata
| Type | CYF3 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 16A250VAC /17A 277VAC |
| Maks. bytte strøm | 16A |
| Maks. byttespenning | 277VAC |
| Maks. bytte strøm | 4709VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15 ms maks. (Ingen diode) |
| Utgivelsestid | 5 ms maks. (Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 5000VAC, 50/60Hz i 1min. |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ ( ingen kondens) |
| Vekt | Ca. 14g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 240 | 12.5 | Ca 0,72W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ca 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dataene vist ovenfor er startverdier. Ikke bruk maksimal tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

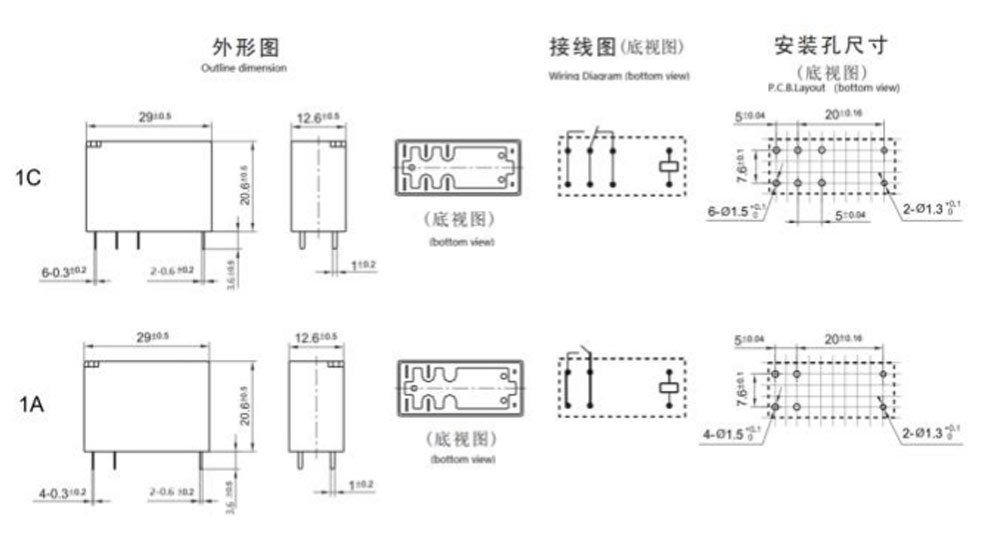

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)

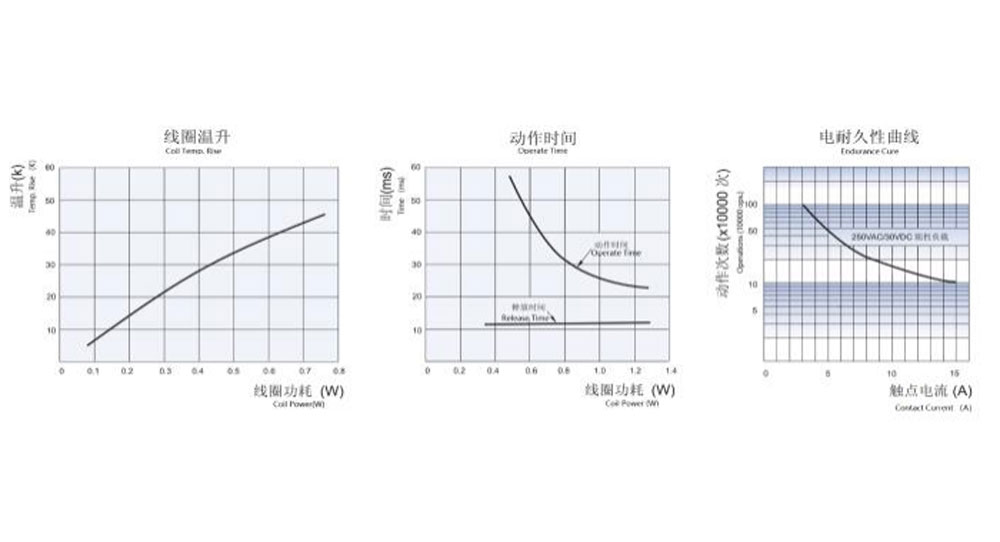

Karakteristiske kurver
Bestillingsinformasjon
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYF3
2: Antall poler: 1-1 pol
3: Kontakt ordning: C Fra C ; H Fra A ; B Fra B
4: Nominell spenning: 3,5,6,9,12,18,24,48VDC
5: Innkapslingsfarge: T - Transparent, H-Black, L-Blue
6: Spole Pwor: D-0,72W L-0,54W
7: Beskyttende konstruksjon: S-Flux proofed,
SH-Sealed type vaskbar
8: Spesialparameter: Null-standardtype
Bokstav eller tall - Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
