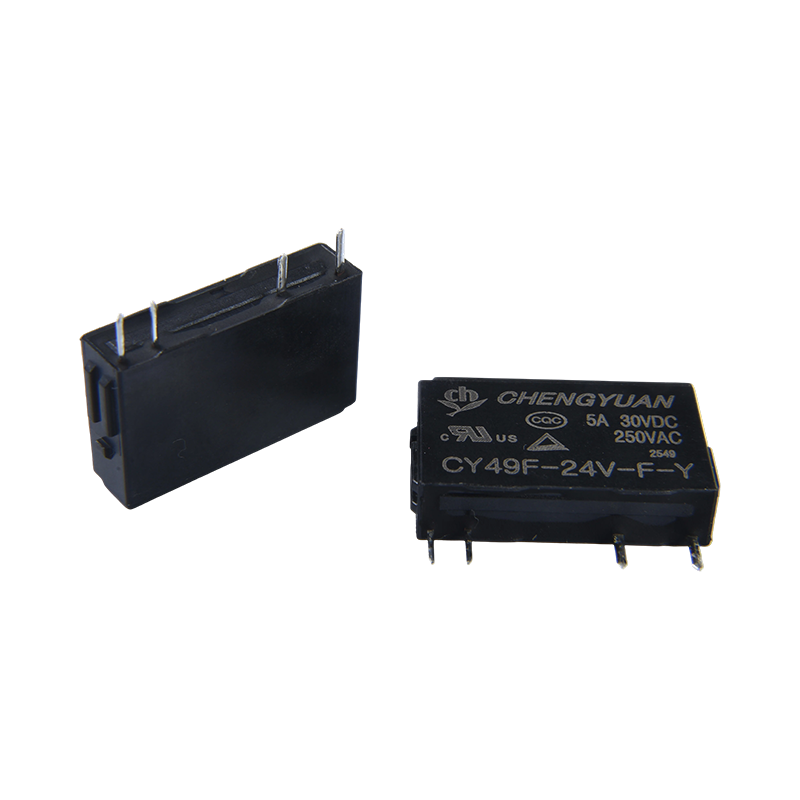

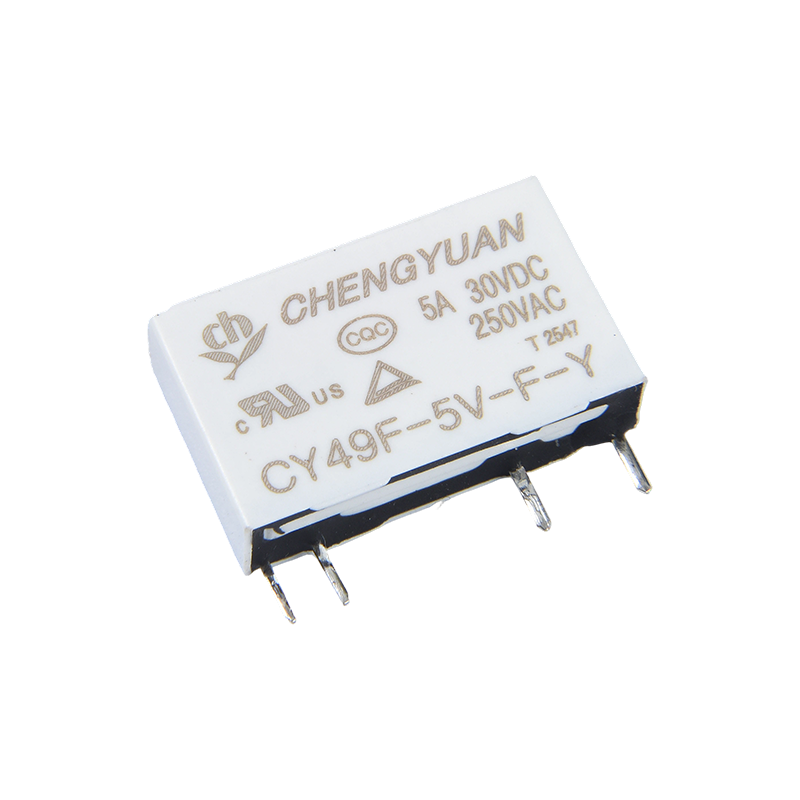

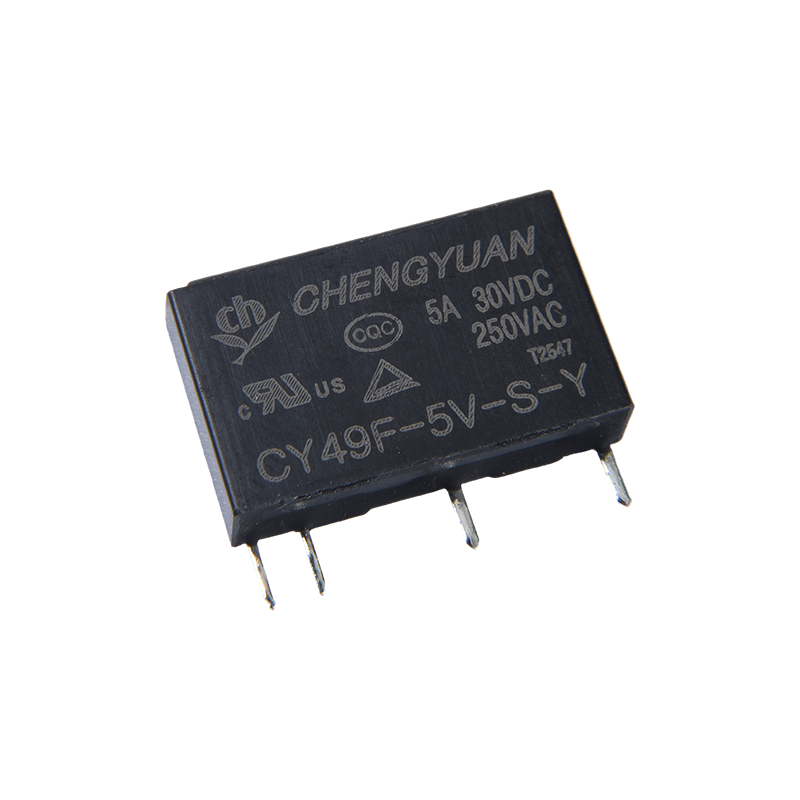

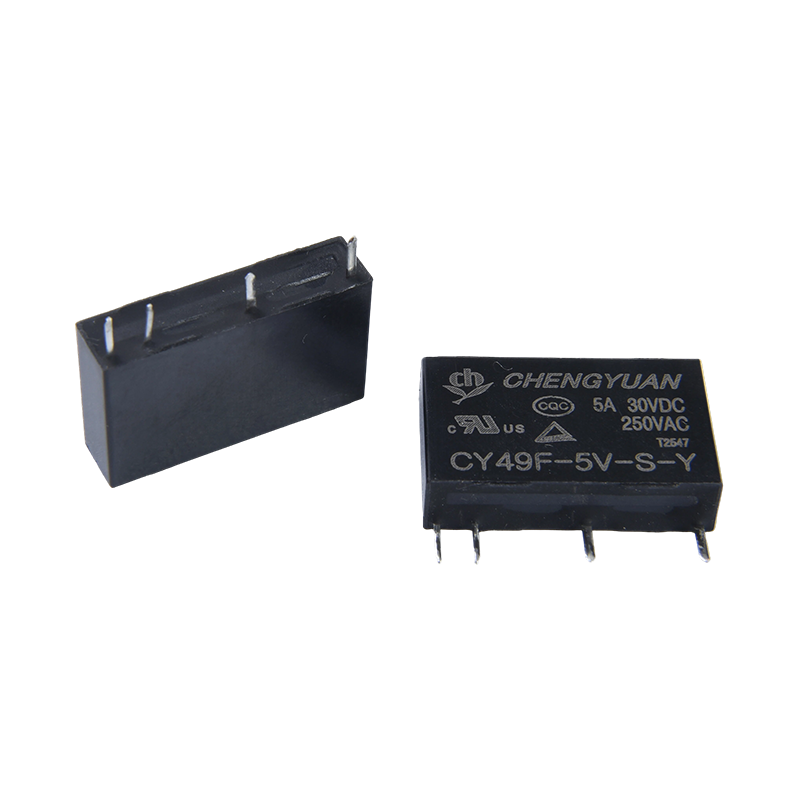

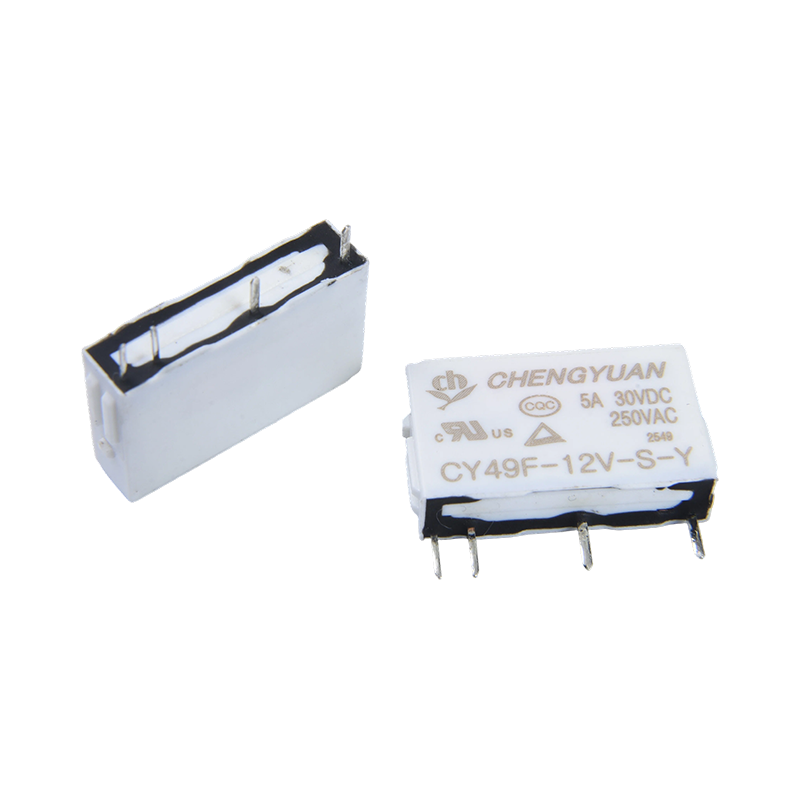

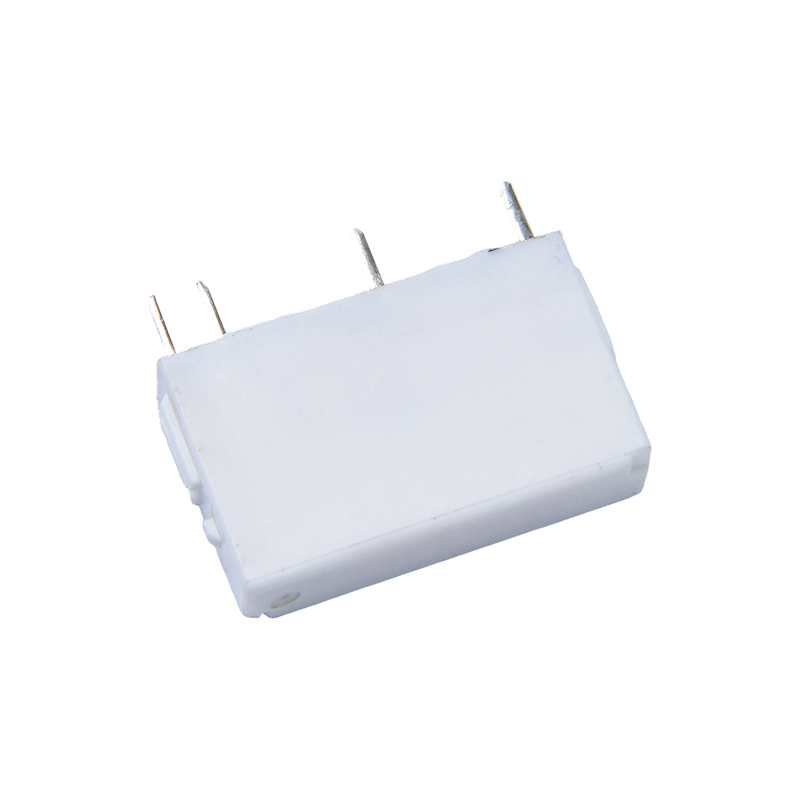

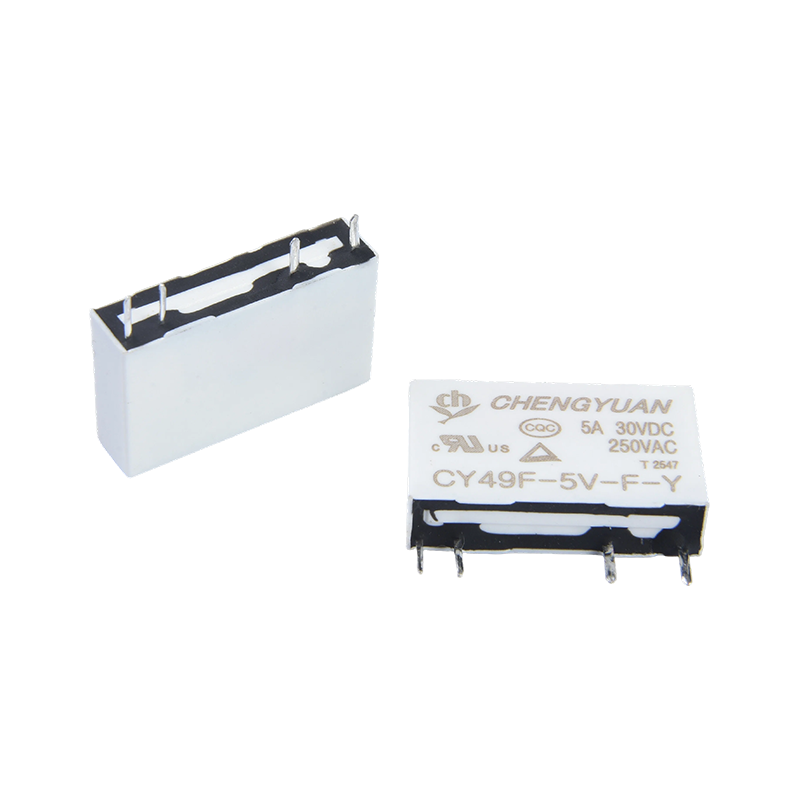

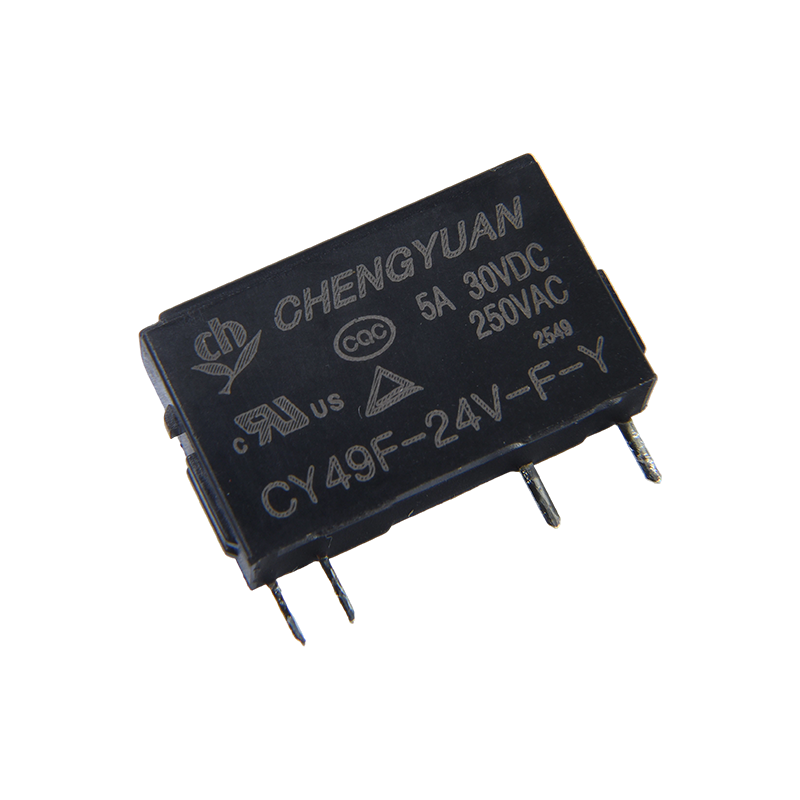

Funksjoner:
• Belastningskapasitet: 5A kontaktbryter
• Ultratynn, ultraliten, egnet for montering med høy tetthet (5 mm bredde, 12,5 mm høyde)
• Tåler opptil 3000V
• Høy følsomhet, strømforbruk på kun 0,12W
Typiske bruksområder:
Industriell automatisering og kontrollkretser: Vanligvis funnet i kommunikasjonsutstyr, nettverksutstyr, måleinstrumenter og heiskontrollsystemer, som utfører kretsbytte, sikkerhetsbeskyttelse eller overstrømsbeskyttelsesfunksjoner.
Bilelektronikk og nye energifelt: Brukes i utstyr i kjøretøy, nye energistyringssystemer, etc., og oppfyller de pålitelige byttekravene i bilmiljøer.
Medisinsk elektronikk og romfart: I medisinsk utstyr, sikkerhetsovervåking og romfartsapplikasjoner der høy stabilitet er nødvendig, gir den kretsisolasjon og beskyttelse.
Kontaktdata
| Type | CY49F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 5A250VAC /30VDC |
| Maks. bytte strøm | 5A |
| Maks. byttespenning | 270VAC |
| Maks. bytte strøm | 1250VA/150W |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | ≤ 10 ms Maks. |
| Utgivelsestid | ≤ 5ms Maks. |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 3000VAC, 50/60Hz i 1 min. |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca. 3g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 24 | 208 | Ca 0,12W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Ca 0,18W |
Dataene som vises ovenfor er startverdier. Ikke bruk den høyeste tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

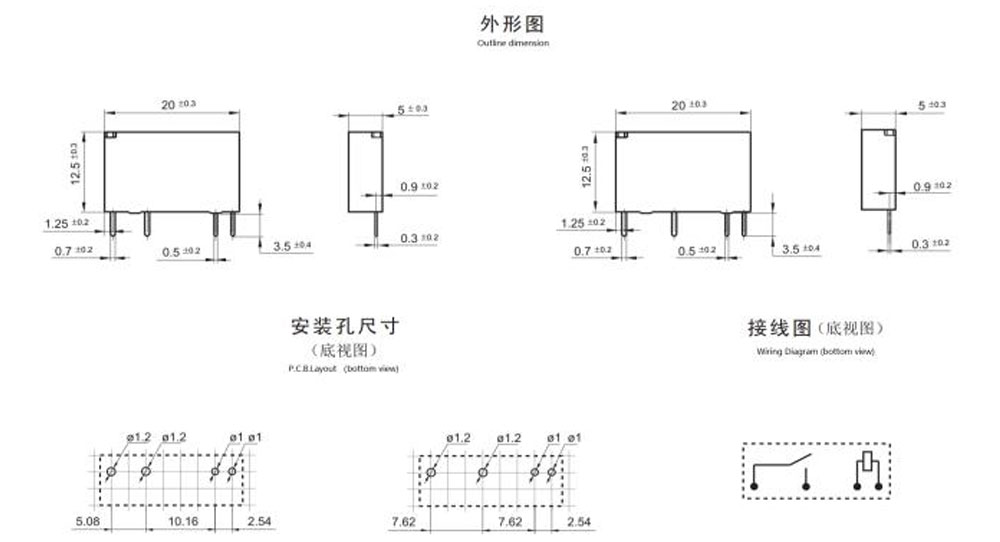

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

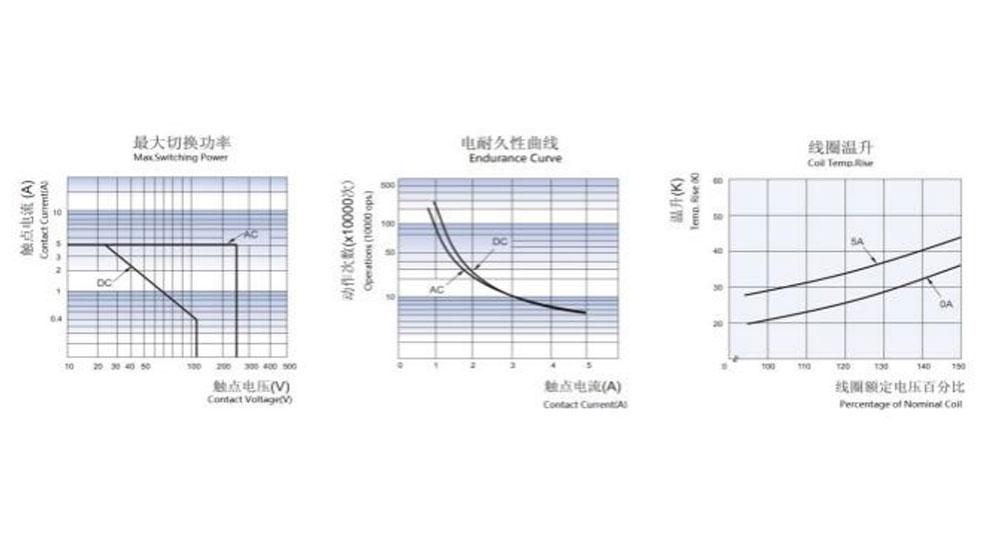

Karakteristiske kurver
Bestillingsinformasjon
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Type: CY49F
2: Nominell spenning: 5,6,9,12,18,24VDC
3: Kontaktpinneavstand： F：5,08 mm S: 7,62 mm
4: Kontakttype：Y： Enkel kontakt， E： Bifurkert kontakt
5: Innkapslingskategori : B indikerer beltespennen. Ingen: Ikke har
6: Innkapslingsfarge： H-svart; B-hvit
7: Beskyttende konstruksjon: S-Flux proofed,
SH-Sealed-type vaskbar
8: Spesiell parameter: Null-standard type
Bokstav eller tall – Spesielt krav
Flukssikre releer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv osv.
Vannrengjøring eller overflatebehandling anbefales ikke etter at de flukssikre reléene er satt sammen på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjonene kan endres uten forutgående varsel.
Vi kunne ikke evaluere alle ytelsene og alle parametrene for hver mulig applikasjon. Derfor bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres egen applikasjon. For forseglede releer, etter installasjon og rengjøring, åpner du ventilasjonshullet i dekselet før bruk. Hvis det er noe spørsmål, kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å avgjøre hvilket produkt skal brukes.
