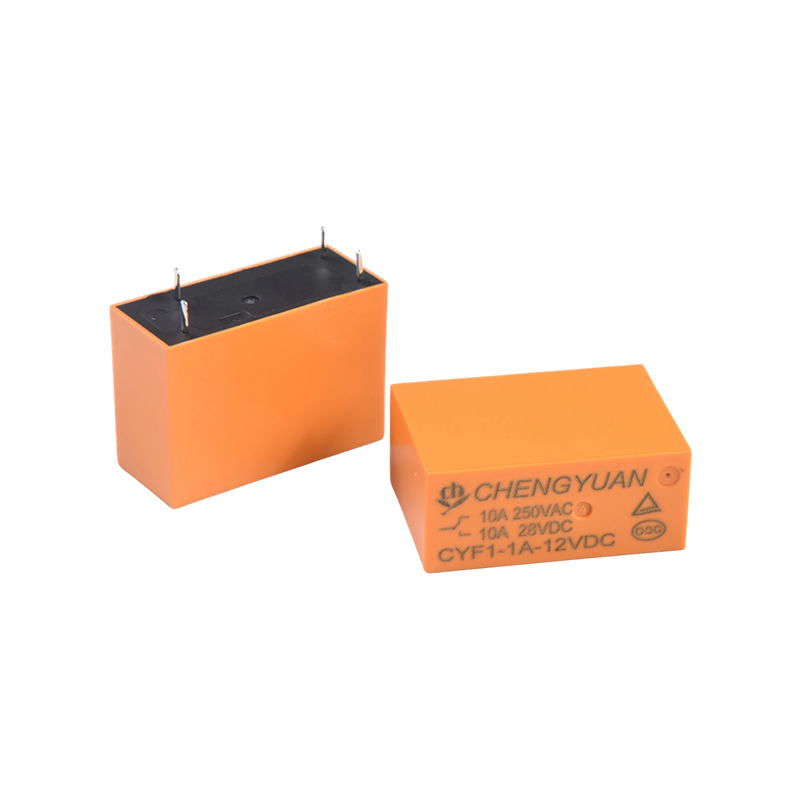

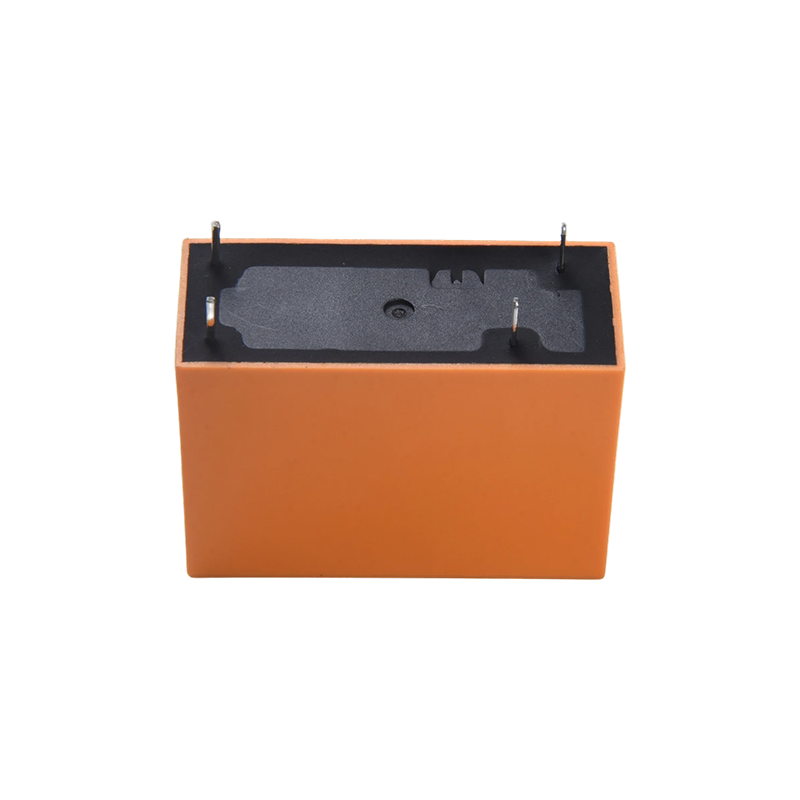

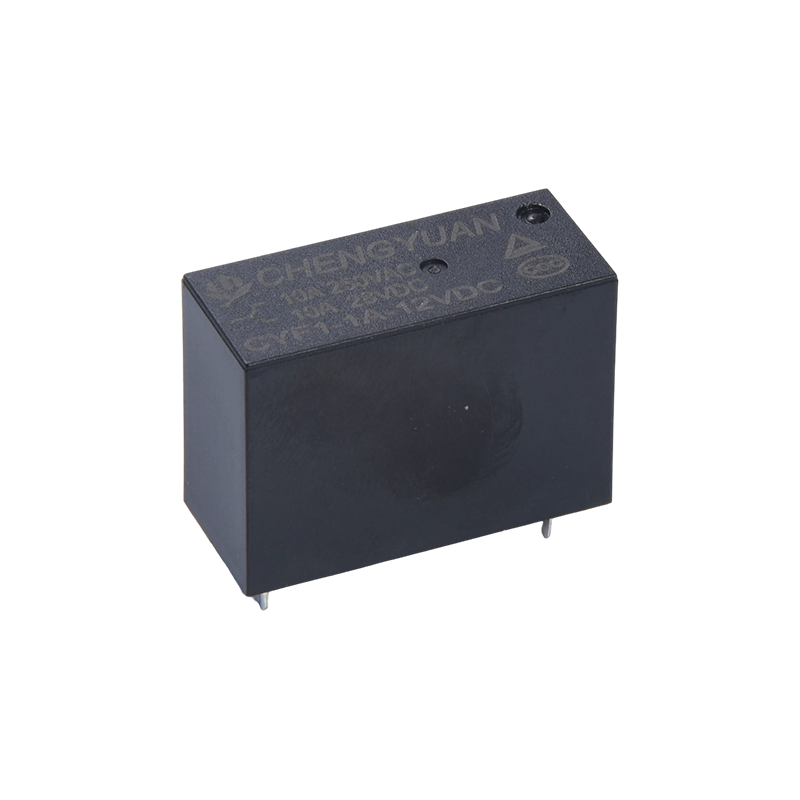

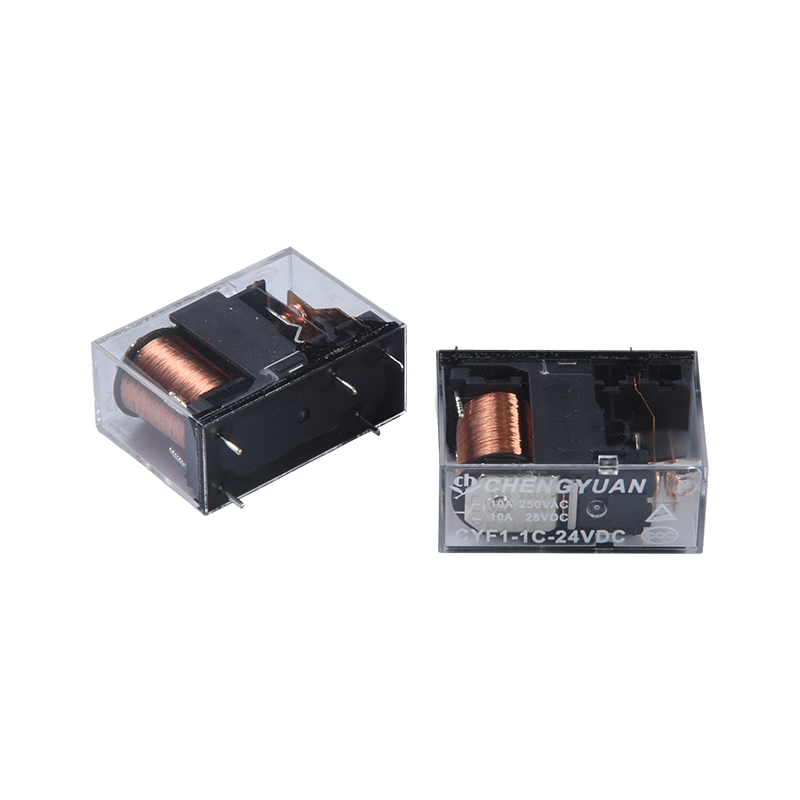

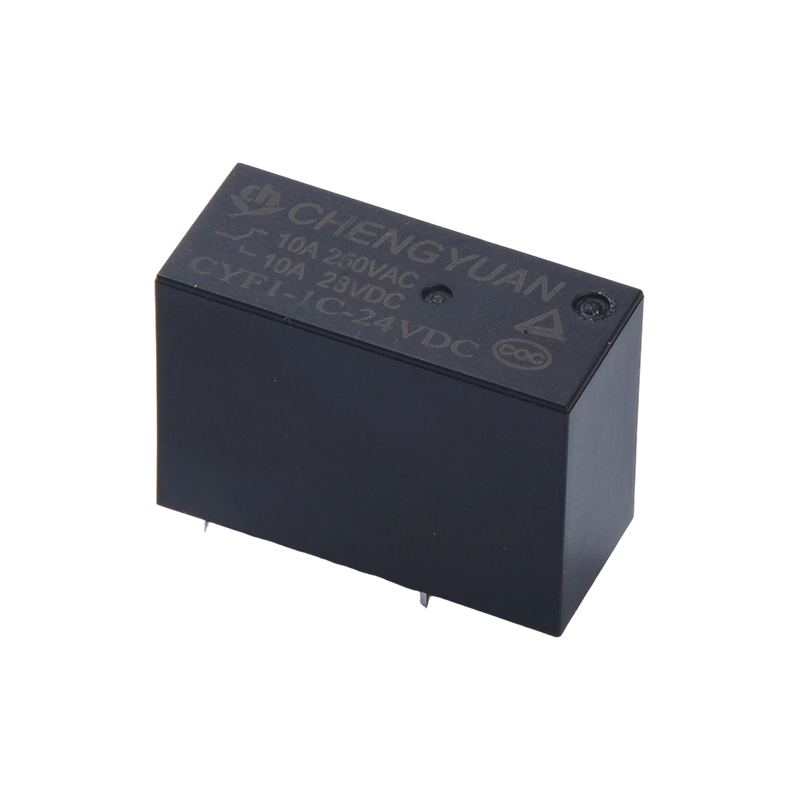

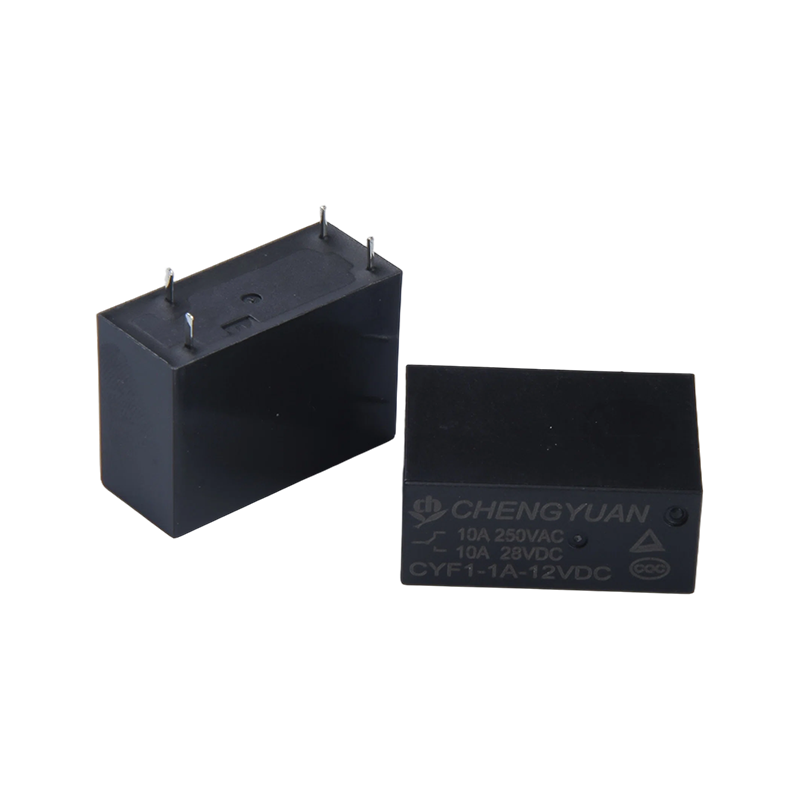

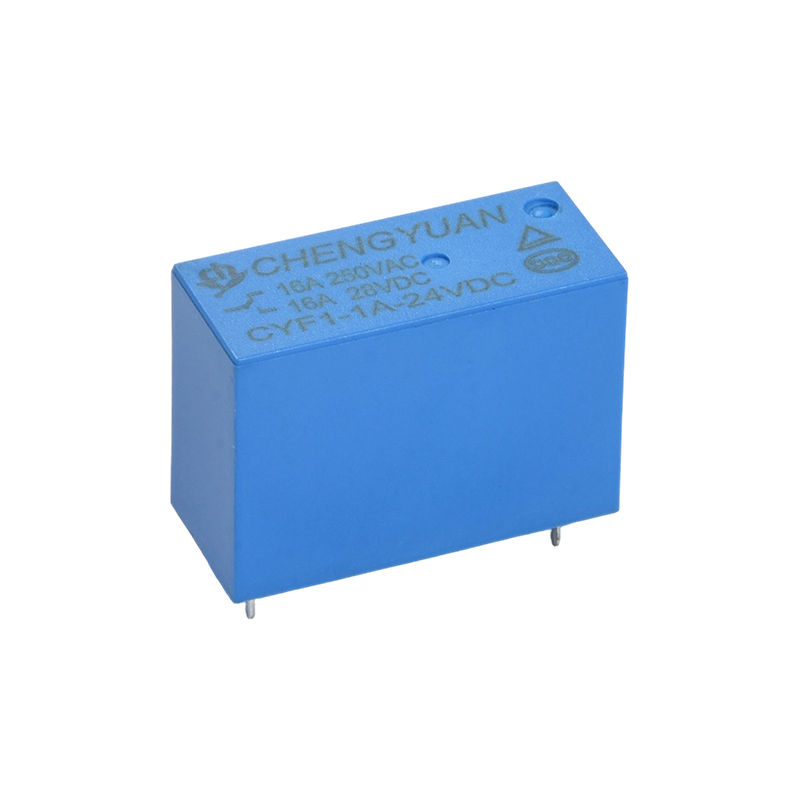

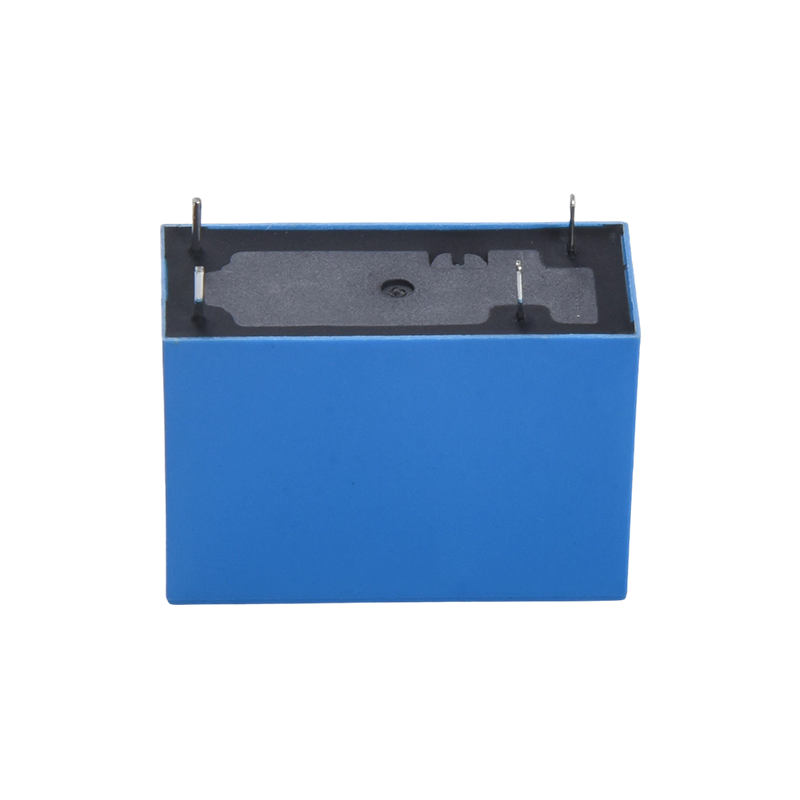

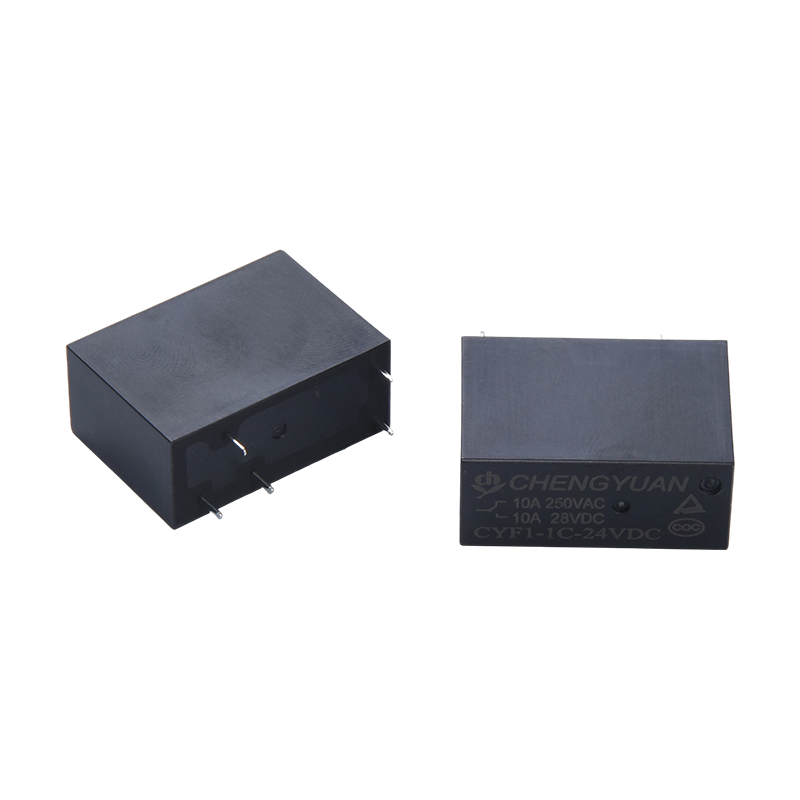

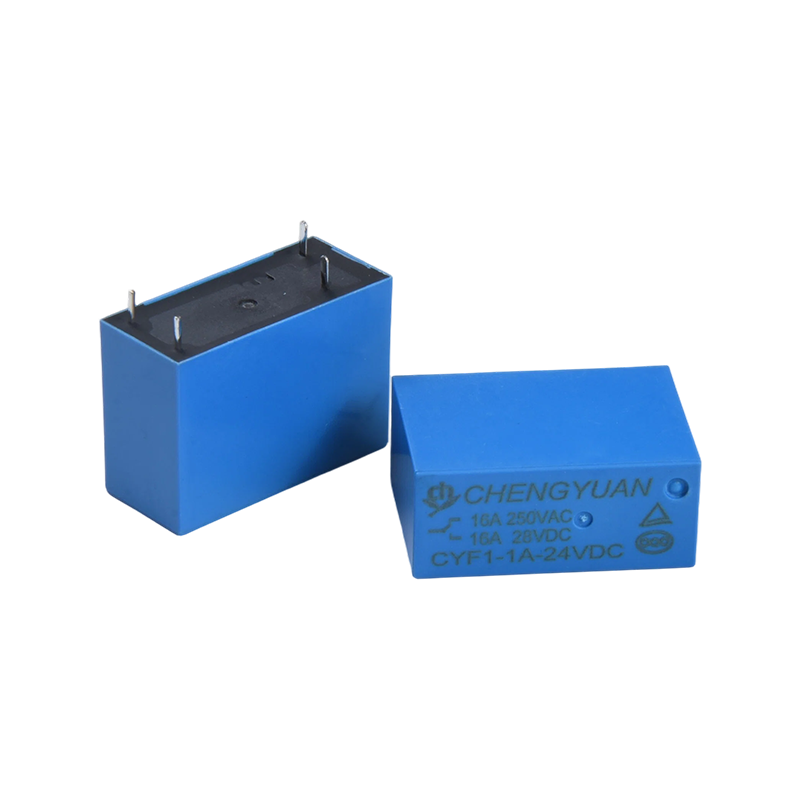

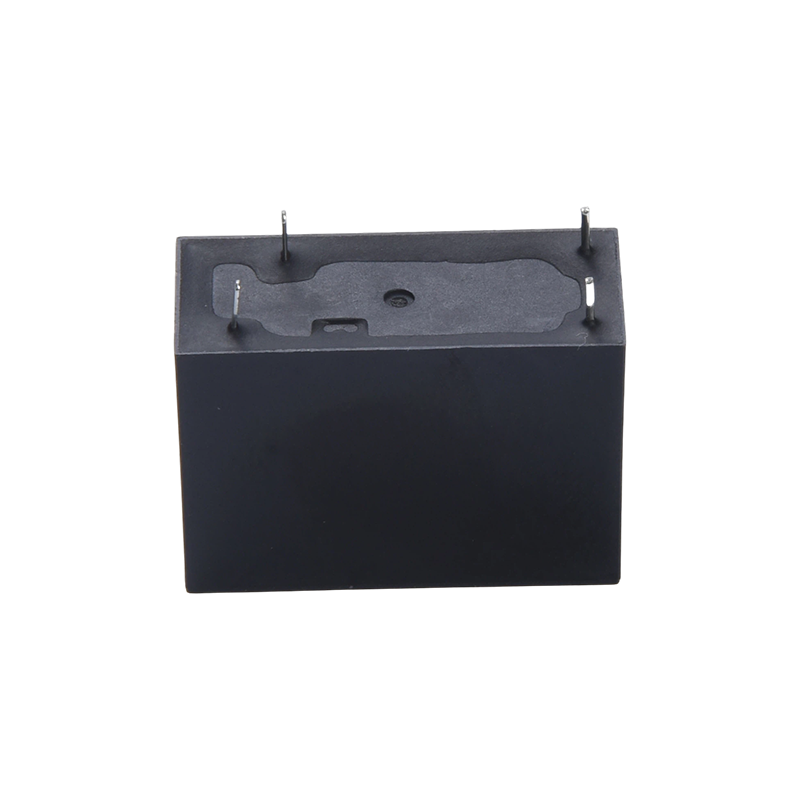

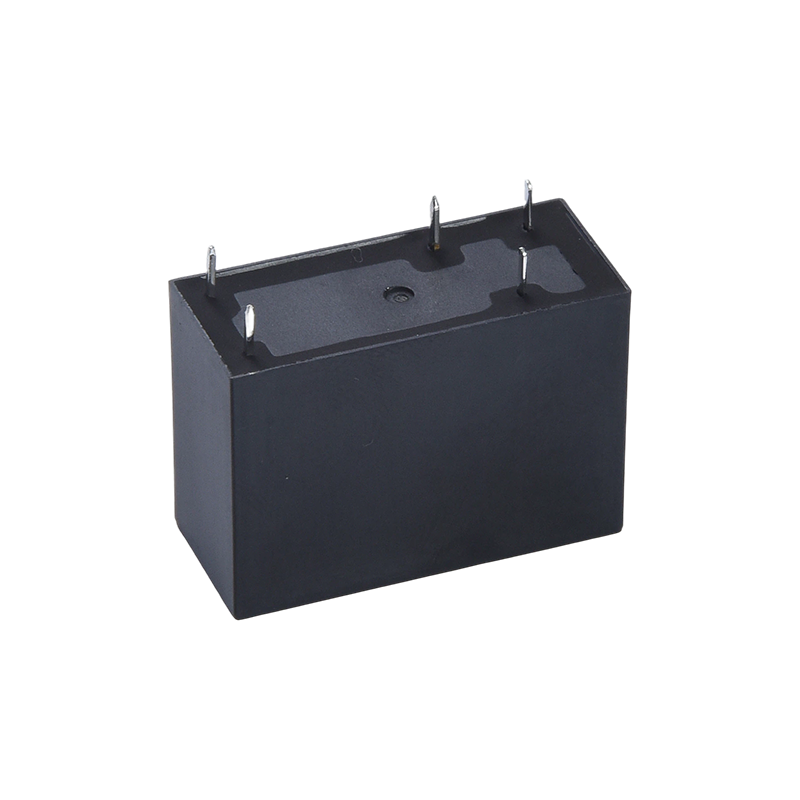

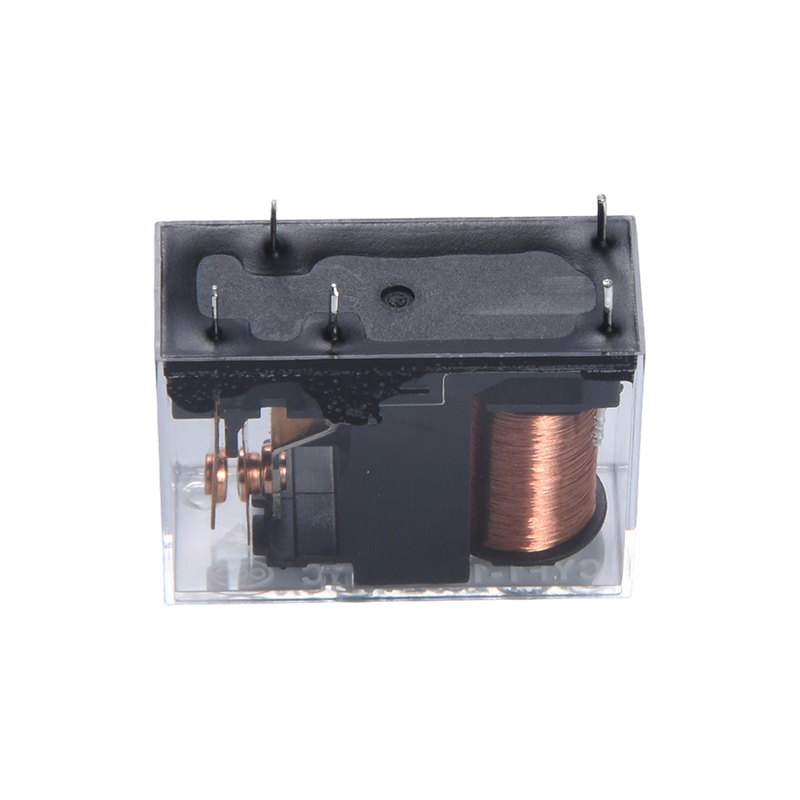

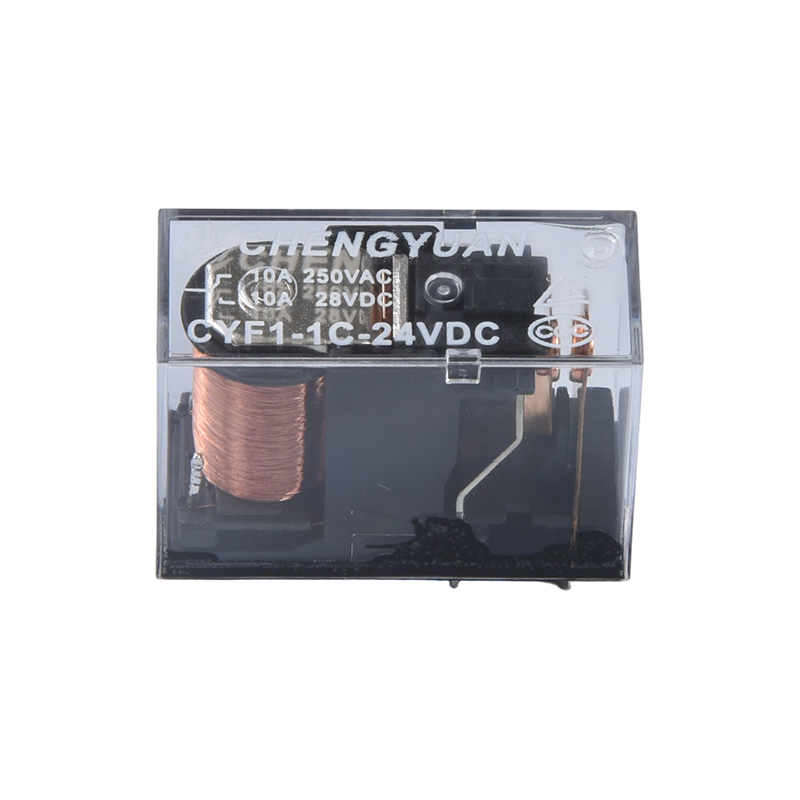

Funksjoner:
• Motstandsytelse for ultrahøy spenning: Tåler opptil 5000 volt, gir utmerket isolasjonsytelse, reduserer risikoen for kretsbrudd og forbedrer utstyrets driftssikkerhet.
• Fleksibel spolespenning: Støtter et bredt spolespenningsområde på 3VDC-48VDC, som direkte matcher ulike styrekretsspenningsspesifikasjoner uten behov for ekstra spenningskonverteringskomponenter.
• Kompakt strukturell design: Liten størrelse, egnet for PCB-monteringsscenarier med høy tetthet, sparer internt utstyrsplass og forbedrer kretsoppsettets fleksibilitet.
• Svitsjekapasitet for høy belastning: Kontaktsvitsjekapasitet på opptil 17 ampere, med nominelle belastninger som dekker 10A 250VAC/28VDC og 16A 250VAC/28VDC, egnet for kretssvitsjebehov med middels til høy effekt.
• Dobbel autoritativ sertifisering: Sertifisert av TUV og CQC, i samsvar med internasjonale og nasjonale sikkerhetsstandarder, og oppfyller behovene til sluttproduktapplikasjoner i flere markeder.
• Praktisk PCB-montering: Bruker en 5-pinners struktur, som gjør det enkelt å lodde og feste til trykte kretskort, noe som resulterer i høy monteringseffektivitet og kompatibilitet med automatiserte produksjonsprosesser.
• Stabil svitsjytelse: Bruker et enkeltpolet enkeltkast (SPST) kontaktskjema, som gir klar svitsjelogikk og stabil kontaktmotstand, og sikrer påliteligheten til kretsen på/av-svitsjing.
Gjeldende scenarier:
• Hvitevarer: Strøm av/på-kontroll for høyeffekts små apparater (som elektriske varmeovner, induksjonskomfyrer), og automatisk kontroll av kjøkkenapparater.
• Industriell kontroll: Signalsvitsjing og effektkontroll for industrielt automasjonsutstyr, små PLS-kontrollmoduler og motorkontrollkretser. • Smart kraftutstyr: Smarte distribusjonsbokser, kraftdistribusjonsmoduler og tilleggskontrollkretser for ladehauger, tilpasset høyspennings- og høybelastningsscenarier.
• Sikkerhetsutstyr: Strømforsyninger for sikkerhetsovervåking og kretsbytte for tilgangskontrollsystemer, avhengig av stabil ytelse for å sikre kontinuerlig drift av utstyret.
Kontaktdata
| Type | CYF1 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Maks. bytte strøm | 12A | 17A |
| Maks. byttespenning | 277VAC |
| Maks. bytte strøm | 3324VA | 4709VAC |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15 ms maks. (Ingen diode) |
| Utgivelsestid | 5 ms maks. ( Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40℃ ~ 85℃ (ingen kondens) |
| Vekt | Ca. 14g |
Spoledata (ved 20 ℃)
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | (Maks.) Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 240 | 12.5 | Omtrent 0,72 W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Omtrent 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dataene som vises ovenfor er startverdier. Ikke bruk maksimalt tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

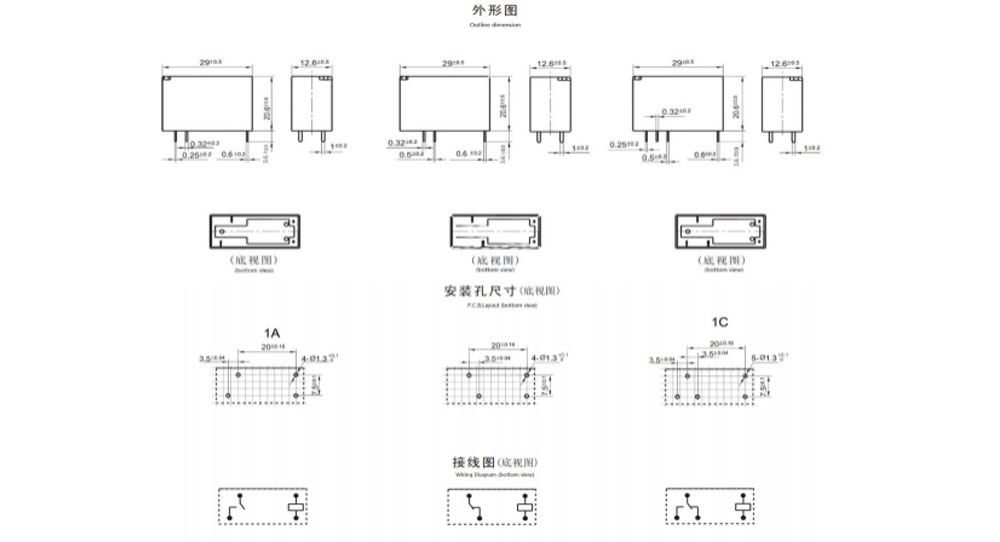

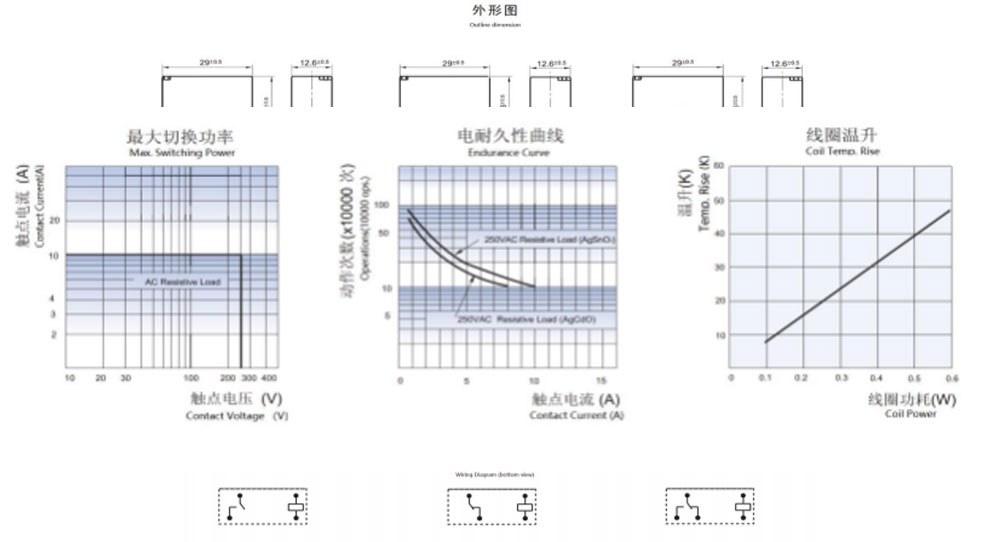

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)
Karakteristiske kurver
Bestillingsinformasjon
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： Type：CYF1
2: Med H: Høykontaktbelastning, 16A Uten H: Standardbelastning, 10A
3: Antall poler: 1-1 pol
4: Kontaktordning: C Fom C ; H Fra A ; B Fra B
5: Nominell spenning: 3,5,6,9, 12, 18,24,48VDC
6: Farge på kabinettet: T – Transparent, H-Black, L-Blue
7: Spoletype: D-0,72W L-0,54W
8: Beskyttende konstruksjon: S-Flux-sikret,
SH-Sealed type vaskbar
9: Spesiell parameter: Null-standardtype
Bokstav eller tall - Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
