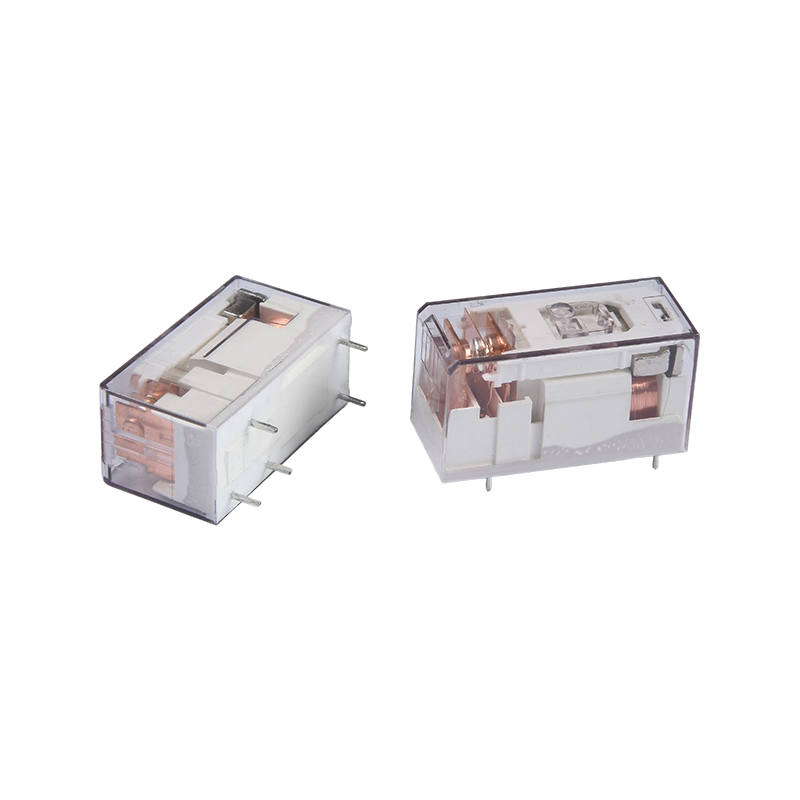

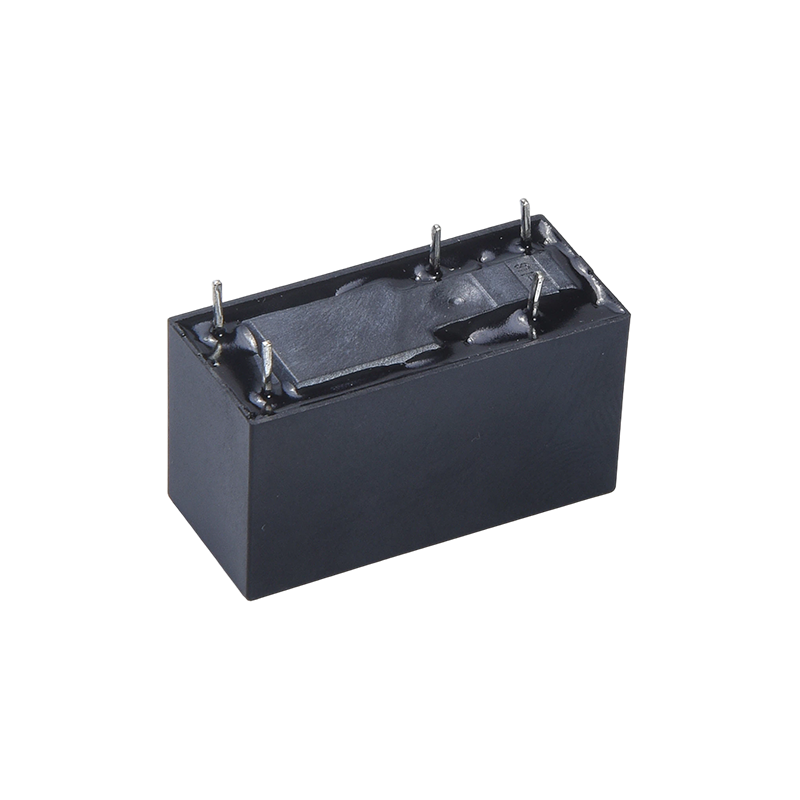

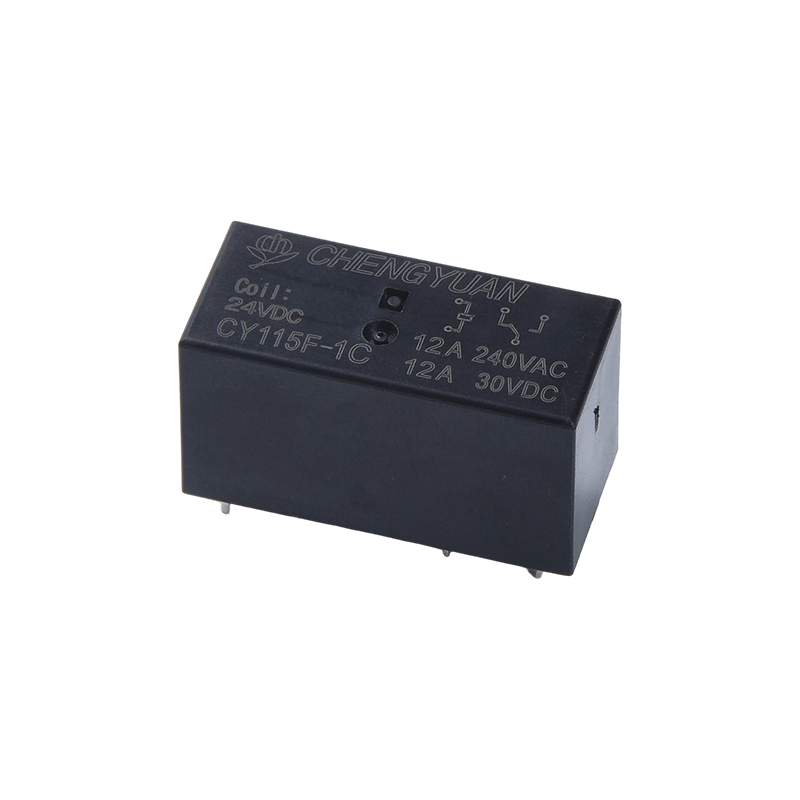

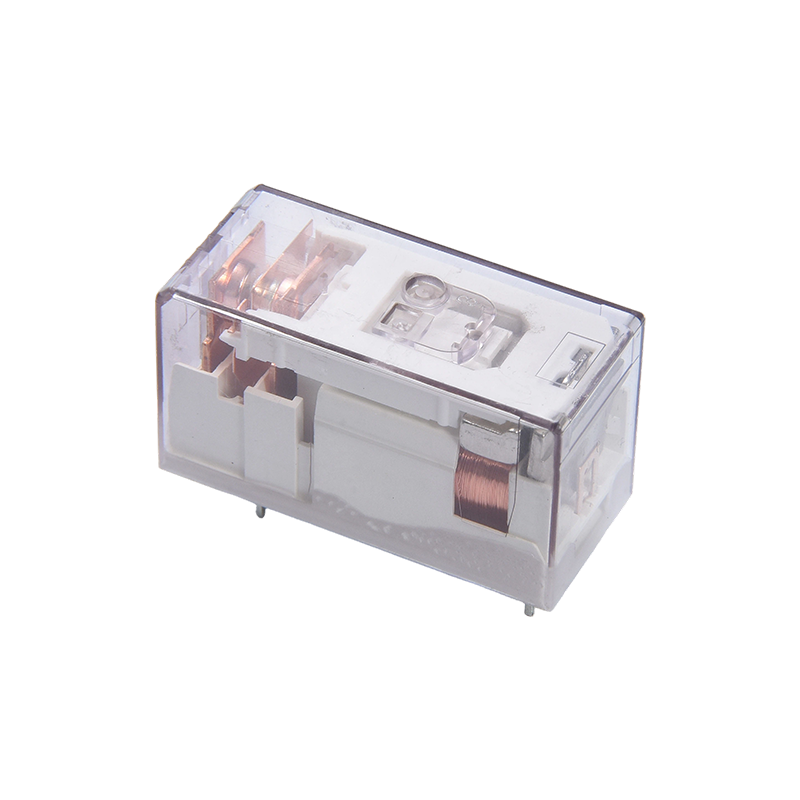

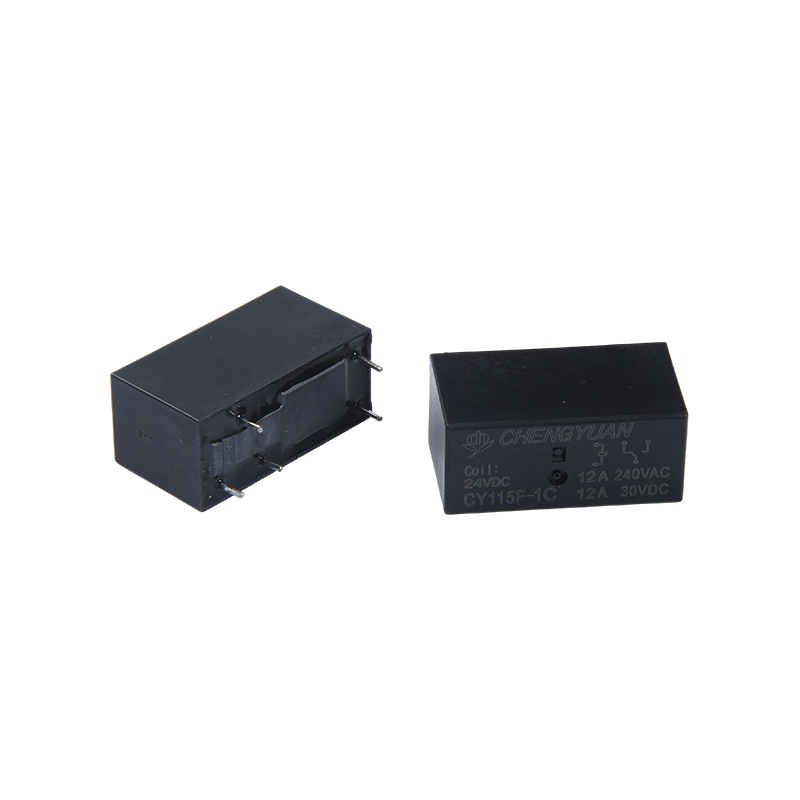

Produktfordeler:
Høy belastning, kompakt design: Oppnår 12A kontaktsvitsjing i et lite PCB-relé, sparer installasjonsplass og egnet for kortoppsett med høy tetthet.
Bred spolespenningskompatibilitet: Spolen støtter et bredt spenningsområde fra 3VDC til 230VAC/VDC, noe som letter direkte integrasjon med systemer med forskjellige styrespenninger uten ekstra konvertering.
Kraftig elektrisk isolasjon: Kontakt-til-spole-motstandsspenningen er opptil 5000V, som effektivt undertrykker interferens og forbedrer systemsikkerhet og stabilitet.
Nøkkelfunksjoner:
Kontaktkapasitet: 12A @ 240VAC / 30VDC, som tilfredsstiller strømkontrollbehovene til de fleste husholdningsapparater og industrielt utstyr.
Kontaktskjema: Tilgjengelig i ulike kontaktskjemaer (som 1H, 1Z, etc.), som støtter normalt åpne, normalt lukkede og omstillingskretskonfigurasjoner for fleksible applikasjoner.
Kjøreeffektivitet: Typisk spolestrømforbruk er 0,4W, lavt energiforbruk og sensitiv respons.
Pinnedesign: Standard 5-PIN PCB-pinner for enkel lodding og automatisert produksjonsinstallasjon.
Hovedapplikasjoner:
Industriell automatisering: Brukes i PLS-utgangsmoduler, motorkontrollere, magnetventildrivere og strømsvitsjing av utstyr.
Smart Control: Integrert i smarthussystemer for å kontrollere høyeffektsbelastninger som klimaanlegg, gulvvarme, belysning og elektriske gardiner.
Energistyring: Brukes i UPS-avbruddsfrie strømforsyninger, solomformere, energilagringssystemer og annet nytt energiutstyr for kretssvitsjkontroll.
Utstyrsisolering: Gir elektrisk isolasjon mellom kontrollenden og lastenden, og beskytter lavspente kontrollkretser.
Kontaktdata
| Type | CYF115F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 6VDC) |
| Nominell belastning (resistiv belastning) | 12A 250VAC |
| Maks. byttestrøm | 12A |
| Maks. byttespenning | 277VAC |
| Maks. byttekraft | 3342VA |
| Min. bytte belastning | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15 ms maks. (Ingen diode) |
| Utgivelsestid | 5 ms Maks. ( Ingen diode) |
| Isolasjonsmotstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 5000VAC, 50/60Hz i 1min. |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10-55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min. |
| Destruktiv | 100 G min. |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca. 13,5 g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 80.00 | 62.5 | Omtrent 0,4 W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dataene vist ovenfor er startverdier. Ikke bruk maksimal tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

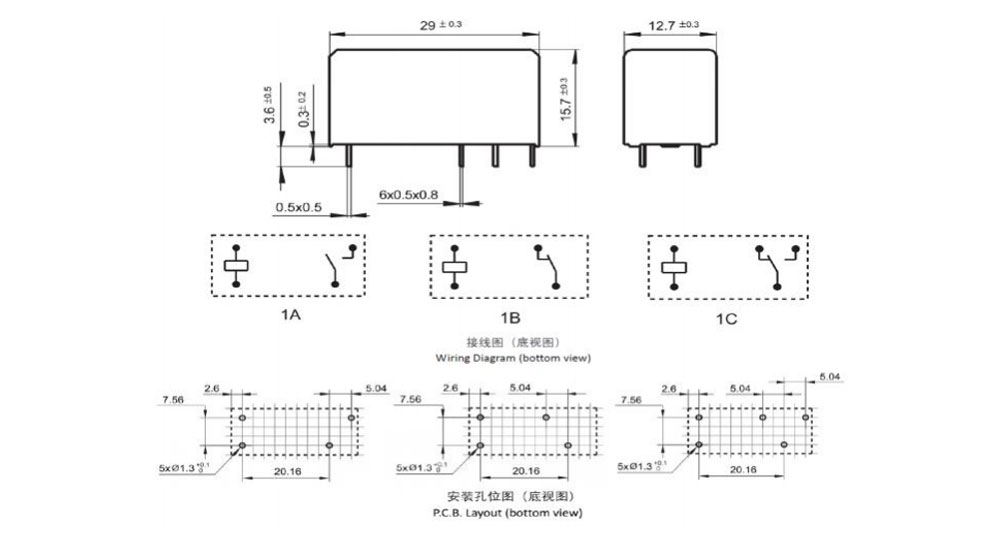

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

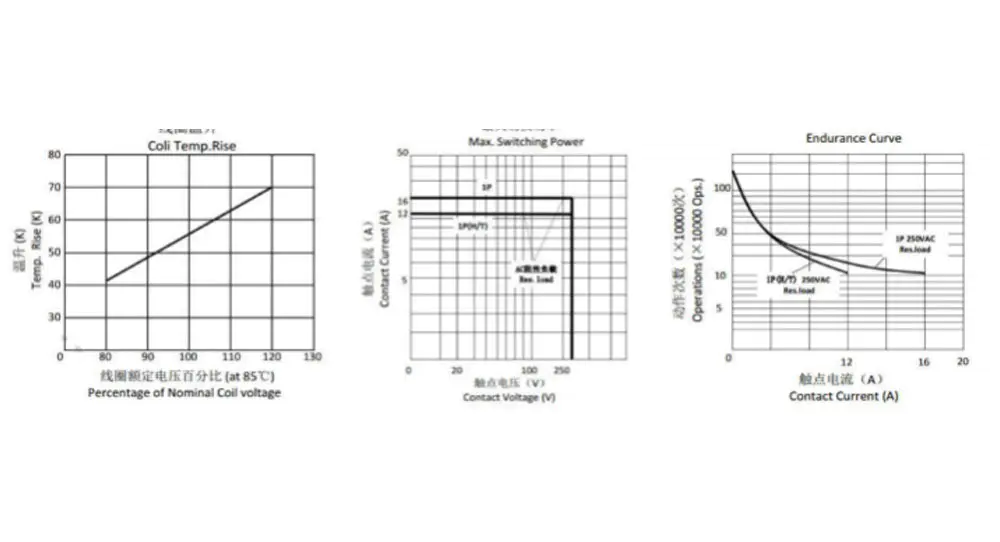

Karakteristisk kurve
Bestillingsinformasjon
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CY115F
2: Antall poler: 1-1 pol
3: Kontaktordning: A-skjema A ; B-form B ; C-skjema C
4: Nominell spenning: 5,6,9,12,18,24,48VDC
5: Kapslingsfarge: B-Sort
6: Spole Pwor: D-0,4W
7: Beskyttende konstruksjon: S-Flux proofed,
SH-Sealed-type vaskbar
8: Spesiell parameter: Null-Standard type
Bokstav eller tall – Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
