En høyeffektskontakteller begynner å spille en rolle når et normalt relé ikke lenger kan absorbere belastningen. Rent praktisk begynner mange kontaktorer over 15 A, og industrielle modeller kan bytte hundrevis eller tusenvis av ampere. Hvis du velger en for en motor, batterisystem, varmebank eller strømfordelingspanel, stopper avgjørelsen sjelden ved gjeldende vurdering. Det avhenger også av startstrøm, driftssyklus, spenningstype, lysbuekontroll, spoledrift og miljøet der enheten skal leve.
Velg en kontaktor når belastningen er stor, veksling er hyppig og lysbueenergi ved kontaktåpning er betydelig. Velg et høystrømsrelé eller kompaktmodul når belastningen er moderat, pakken er liten og koblingsplikten er lettere. Grensen er ikke fast. Et 30 A-relé kan fungere bra i ett skap og svikte tidlig i et annet fordi belastningen er en motor i stedet for en resistiv varmeovn.
Hva en høyeffektkontaktor gjør under belastning
Inne i en kontaktor er fire funksjonsgrupper: spolen, magnetisk kjerne og armatur, hovedkontakter og bueundertrykkelsessystem. Et kontrollsignal med lav effekt gir energi til spolen. Magnetisk kraft trekker ankeret og lukker hovedkontaktene. Når spolen deaktiveres, returnerer en fjær ankeret og åpner kontaktene. I en normalt åpen kontaktor er hovedkretsen av til spolen får strøm. Dette arrangementet lar en PLS-utgang, termostat eller pilotenhet kontrollere en mye større krets på en sikker måte.
Den største designutfordringen er ikke å lukke kontaktene. Det åpner dem. Når kontaktene skilles under belastning, kan strømmen opprettholde en lysbue som eroderer metall, øker temperaturen og forsinker bruddet. Kontaktorer legger derfor til lysbuer, magnetiske utblåsningsspoler, splitterplater, vakuumkamre eller gassfylte kamre. Riktig metode avhenger av strøm, spenning og om forsyningen er AC eller DC.
Kontaktorer skiller seg også fra releer i driftsforventning. En kontaktor kan starte en motor tusenvis av ganger i året, så fjærkraft, kontaktmateriale og temperaturøkning i terminalen er kritisk. Høystrømsreleer sitter mellom signalreleer og kontaktorer.
For kompakte design som fortsatt trenger høyere strøm, kan et høystrømsrelé være et praktisk alternativ. CY T90-serien er et høystrøms SPDT-relé som tilbys i 30 A og 40 A versjoner.
CYT90 High-Current SPDT Power Relay Kompakt høystrøms SPDT-relé for veksling av laster der det er trangt om plass; nyttig før du sammenligner IEC-kontaktorklassifiseringer og lysbueoppførsel. Se produkt → Vurderinger og brukskategorier som betyr noe
Dataark gjeldende er ikke nok. En kontaktor klassifisert 40 A for en resistiv belastning kan ha en mye lavere motorklasse. IEC-brukskategorier beskriver denne forskjellen. AC-1 dekker ikke-induktive eller svakt induktive laster. AC-3 dekker ekorn-burmotorer hvor kontaktoren lukkes ved låst rotorstrøm og åpner ved merkestrøm. AC-4 dekker inching og plugging duty, der kontaktoren åpner ved høy strøm og står overfor kraftig lysbue. DC-kategorier er på samme måte krevende fordi DC-buer ikke selvslukker ved en nullkryss.
Bruk tabellen nedenfor for å sammenligne hvordan kontaktorer og høystrømsreleer vanligvis brukes. Verdiene er generell veiledning, ikke en erstatning for produsentens datablad og gjeldende standard.
Tabell som sammenligner høyeffektskontaktorer og høystrømsreléer for lastsvitsjebeslutninger. | Funksjon | Høy effekt kontaktor | Høystrømsrelé |
| Typisk strøm | Ofte over 15 A, opptil tusenvis av ampere | Vanligvis 10 A til 40 A, noen høyere |
| Primært designfokus | Motorstart, høy bruddkapasitet, lysbuekontroll | Kompakt kobling, isolasjon, PCB eller panelintegrasjon |
| Lysbuekontroll | Buesenne, utblåsning, vakuum eller gasskammer | Mindre bueundertrykkelse, kontaktavstand og materiale |
| Driftssyklus | Hyppige koblinger og motorbelastninger | Moderat bytte, resistive eller lette induktive belastninger |
| Spoledrift | Høyere spoleeffekt, dedikert kontrollkrets | Lavere spoleeffekt, ofte drevet av elektronikk |
| Montering | Panel, DIN-skinne, samleskinne | PCB, plug-in, DIN-skinnemodul |
| Best passform | Motorer, batterisystemer, kraftfordeling | Styrekretser, kompakte laster, relémoduler |
Andre klassifiseringer inkluderer spolespenning, isolasjonsspenning, produksjons- og brytekapasitet, mekanisk levetid, elektrisk levetid, terminaltype og montering. En kontaktor med riktig strøm men feil spolespenning vil ikke fungere pålitelig.

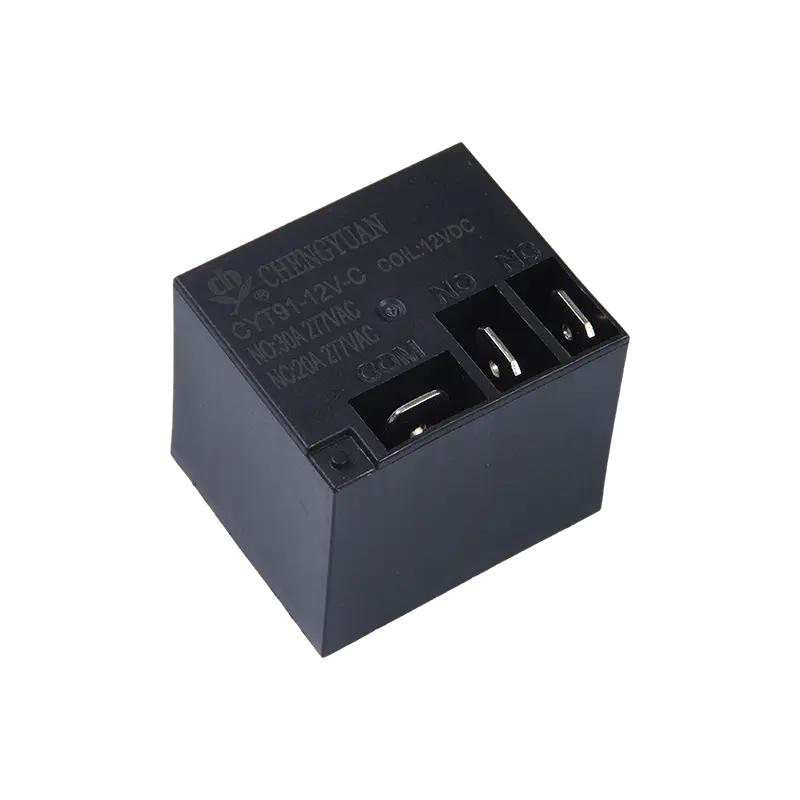

Når den nødvendige karakteren fortsatt er innenfor reléområdet, kan et 30 A til 40 A SPDT-relé, slik som CY T91, gi høy strømsvitsjing i en mindre pakke.
CYT91 / T91 High-Current SPDT Power Relay Kompakt 30 A SPDT strømrelé for høystrømssvitsjing på trange steder; et reléalternativ før du vurderer AC- eller DC-kontaktorbueoppførsel. Se produkt → AC- og DC-svitsjing er ikke utskiftbare
AC-kontaktorer drar nytte av naturlig strømnull, så lysbuer har en sjanse til å slukke. DC-kontaktorer vender mot en kontinuerlig bue som må strekkes, avkjøles og splittes raskt, ellers må kontaktgapet tåle full spenning. Dette er grunnen til at en DC-kontaktor ofte har en annen kontaktstruktur, magnetisk utblåsning og større fysisk størrelse enn en AC-enhet med samme strømklassifisering.
Høyspent DC-applikasjoner gjør denne forskjellen åpenbar. Batteripakker, solcellepaneler og ladesystemer kan levere farlig energi selv etter at hovedbryteren åpnes. Kontaktoren må bryte kretsen trygt, isolere belastningen og motstå sveising. Kontroller den faktiske tidskonstanten, kortslutningsstrømmen og maksimal spenning, ikke bare nominell spenning.
AC-spoler og DC-spoler er også forskjellige. Tilpass spolen til kontrollforsyningen og bekreft opptak, frafall og holdestrøm.
En utvalgssjekkliste for høyeffektkontaktorprosjekter
- Definer belastningen. Identifiser resistiv, induktiv, kapasitiv, motor-, transformator- eller batteribelastning. Legg merke til jevn strøm og innkoblingsstrøm.
- Bekreft koblingsspenningen. Registrer nominell, maksimal og transient spenning. Separate AC- og DC-krav.
- Velg brukskategori. Bruk AC-1, AC-3, AC-4, DC-1, eller kategorien som samsvarer med den virkelige plikten.
- Match spolen. Bekreft spolespenning, AC eller DC, pickup, frafall og holdestrøm.
- Sjekk driftssyklusen. Estimer drift per time og forventet elektrisk levetid. Motorjogging kan forkorte levetiden raskt.
- Se gjennom lysbueundertrykking og terminaler. Bekreft lysbuekammer, utblåsningsretning, klemmemoment og samleskinne eller PCB-layout.
- Validere miljø og standarder. Sjekk omgivelsestemperatur, fuktighet, vibrasjon, forurensningsgrad og nødvendig sertifisering.
- Test prototypen. Utfør fabrikasjons- og bruddtester i verste fall spenning og strøm før produksjonsutgivelse.
For panelbyggere kan skinnemonterte moduler forenkle kabling og utskifting. En DIN-skinne-relémodul med en 16 A-kontakt, slik som MCYF3 14F-skinnerelémodulen, kan håndtere kompakte industrielle kontrolloppgaver der en full kontaktor ville være overdimensjonert.
MCYF3 14F DIN-skinnerelémodul Modular 16 En skinnemontert relémodul for sentralisert industriell kontroll, som forenkler kabling og utskifting der en full kontaktor ville være overdimensjonert. Se produkt → Applikasjoner og integreringspunkter
Høyeffektskontaktorer vises der et laveffektsignal må kontrollere en høyenergikrets. Vanlige eksempler inkluderer:
- Motorstartere og pumpekontrollpaneler, hvor kontaktorer håndterer startstrøm.
- HVAC-kompressorer og vifter, der hyppige sykluser og induktive belastninger krever robuste kontakter.
- Lagring av batterienergi og DC-distribusjon, hvor isolasjon og lysbueundertrykkelse er sikkerhetskritisk.
- Solcelle-omformere og ladeutstyr, hvor høyspenning DC må kobles pålitelig.
- Industrielle varme- og belysningsbanker, hvor resistive belastninger fortsatt kan kreve stor strømkapasitet.
Integrasjon betyr like mye som selve kontaktoren. Kapslingsstørrelsen påvirker varmestigningen. Ledningslengden påvirker spenningsfallet og overspenningen. Spoleundertrykkelse kan forhindre skade på PLS-utgangen. Bruk en RC-snubber, flyback-diode eller varistor som passer for spoletypen.
Vanlige innkjøpsrisikoer og hvordan man kan redusere dem
Den vanligste feilen er å sammenligne bare overskriftens gjeldende vurdering. Et 40 A-relé og en 40 A-kontaktor kan se like ut på en spesifikasjonslinje, men deres bruddkapasitet, driftssyklus og termiske oppførsel kan være svært forskjellige. En annen risiko er å anta at en kontaktor klassifisert for AC vil fungere på DC. Det vil det vanligvis ikke, i hvert fall ikke trygt eller lenge.
Anskaffelsesteam bør også sjekke databladets revisjon, spolespenning, kontaktarrangement, terminalorientering og sertifiseringsdokumenter. Når applikasjonen involverer sikkerhetsfunksjoner, be om testdata og en prøve for validering.
For tilpassede eller moderate volumprosjekter kan arbeid direkte med en reléprodusent forkorte valgsløyfen. Selskapet bak denne siden har produsert releer og industrielle kontrollmoduler siden 1996 og kan vurdere krav til last, spole og montering mot tilgjengelige produkter. Du kan se gjennom selskapets bakgrunn or send søknadsdetaljer for et tilbud .
Tilpasse enheten til den virkelige belastningen
Start med belastningen, ikke katalogsiden. Definer strøm, spenning, innkobling, driftssyklus, miljø og nødvendig levetid. Bestem deretter om en høyeffektskontaktor, et høystrømsrelé eller en DIN-skinnemodul er det riktige koblingsnivået. Kontaktorer er bygget for tung belastning og hyppig drift. Høystrømsreléer og moduler er bedre når belastningen er moderat og pakken må holde seg kompakt.
Hvis applikasjonen er på grensen, test den. En enhet som består en benktest ved romtemperatur kan feile i et forseglet skap ved 60 C. En kontaktor som holder en resistiv belastning kan sveise på en motorstart. Det ekstra valideringstrinnet er vanligvis billigere enn en feltfeil.
