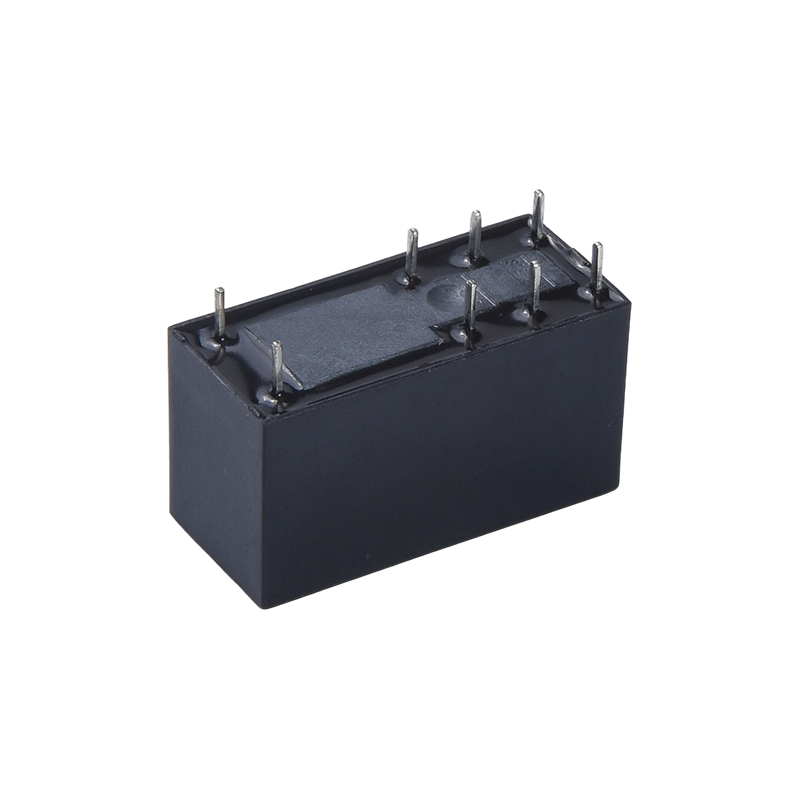

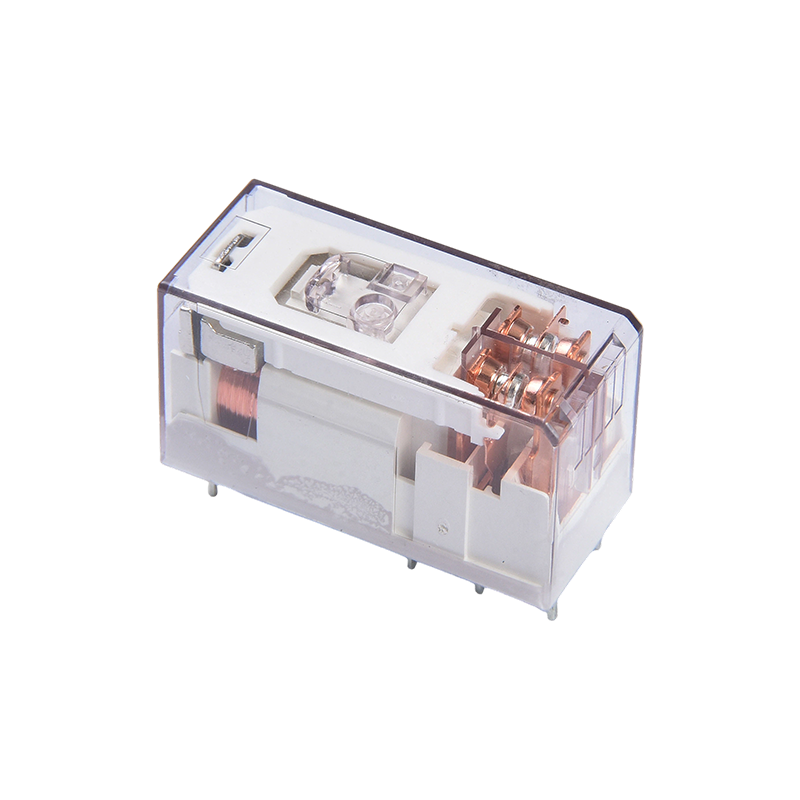

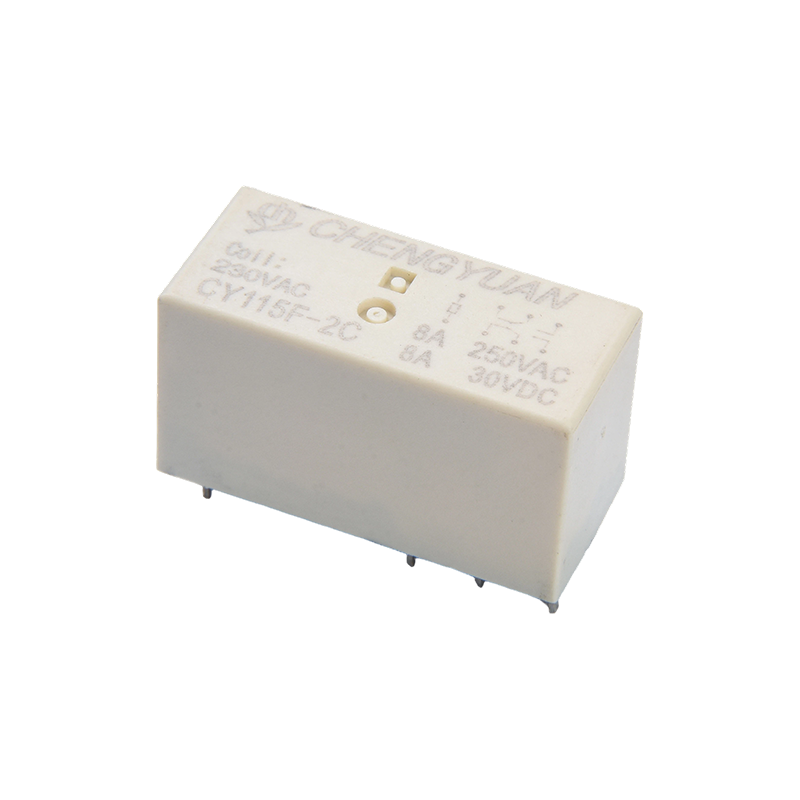

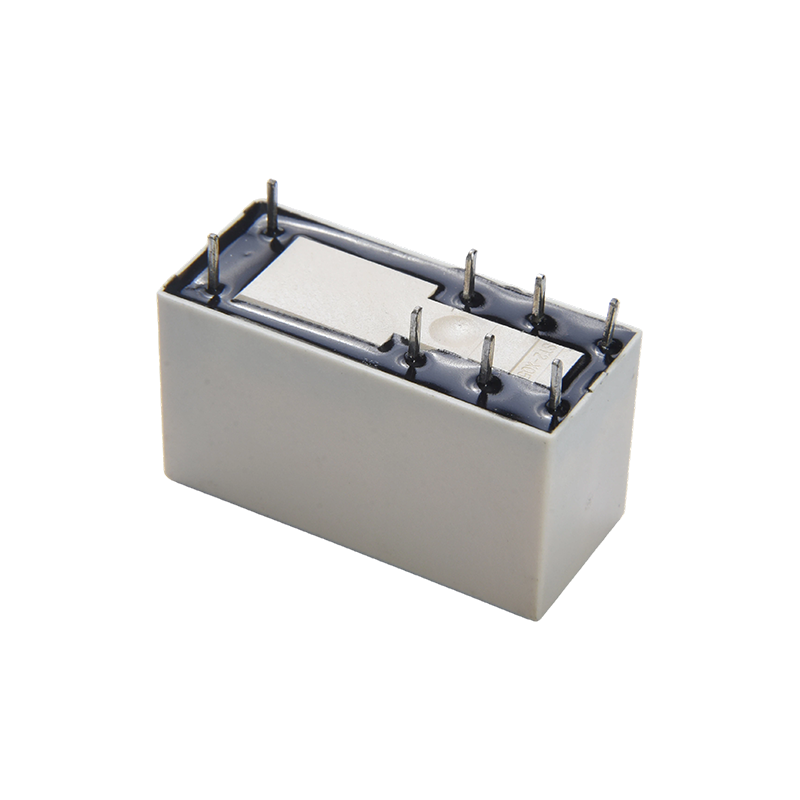

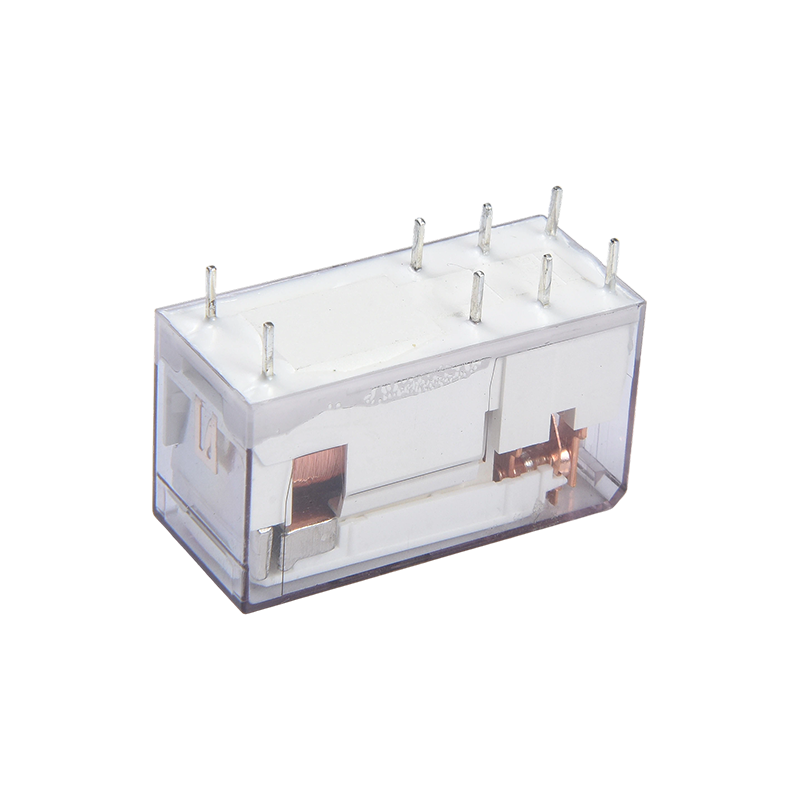

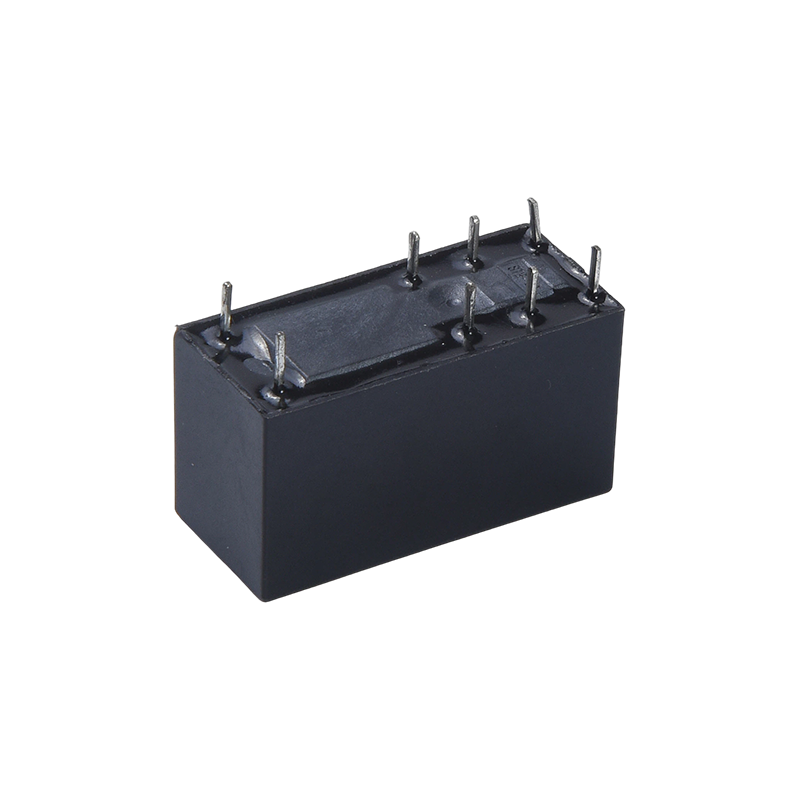

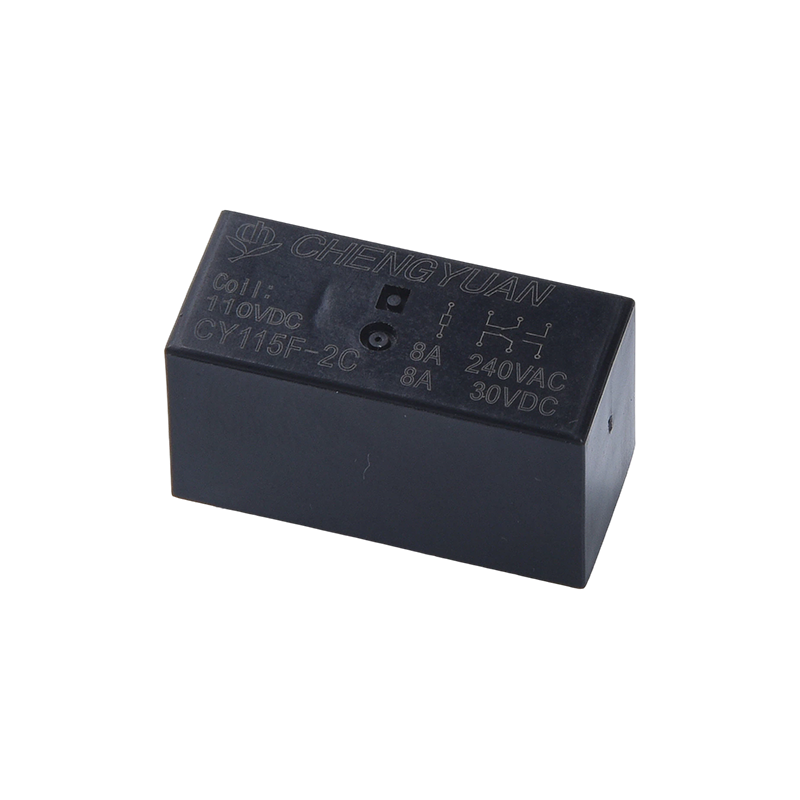

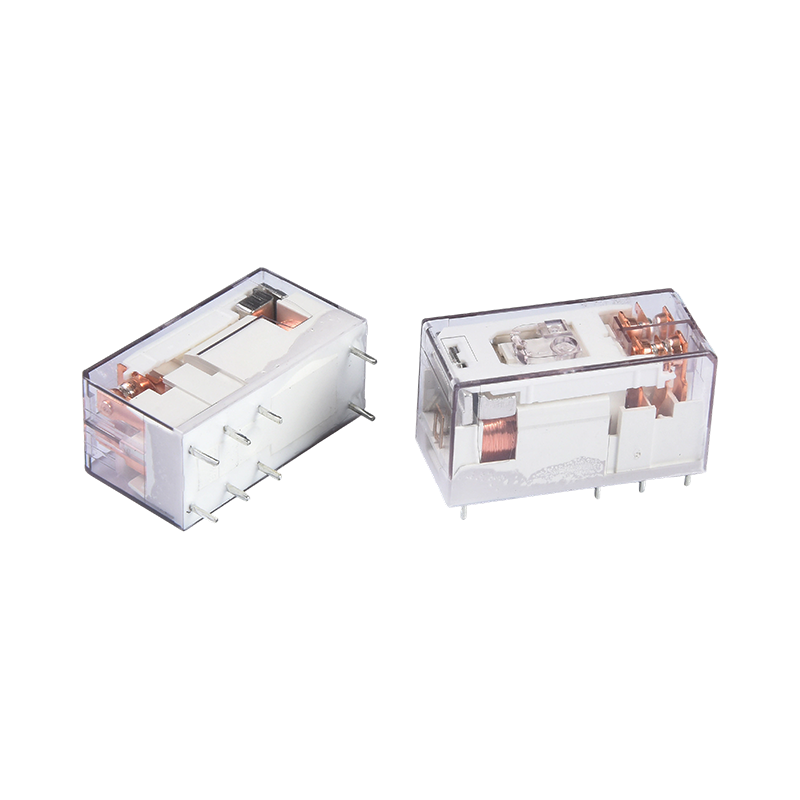

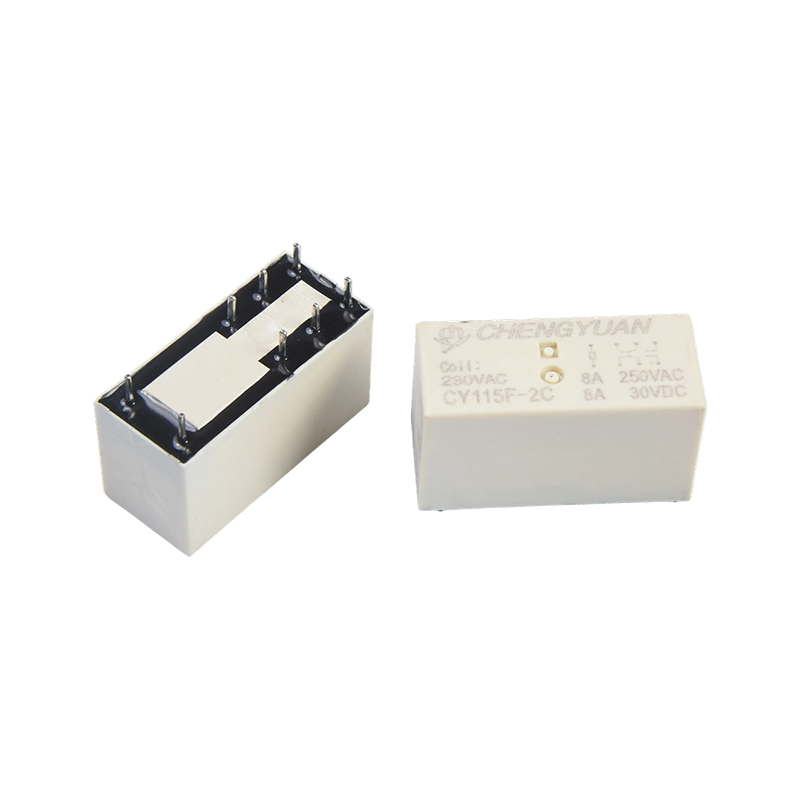

Produktfunksjoner:
• Høylastsvitsjingskapasitet: Kontaktene støtter 8 ampere strømsvitsjing, kontrollerer effektivt høyeffektkretser og oppfyller ulike belastningskrav.
• Design med lavt strømforbruk: Spolefølsomheten er så lav som 0,4W, noe som bidrar til å redusere enhetens totale energiforbruk og varmeutvikling.
• Høyspenningsmotstand og isolasjon: Spenningsmotstanden mellom spolen og kontaktene når 5000 volt, noe som gir pålitelig elektrisk isolasjon og sikrer sikker drift.
• Kompakt struktur: Den lille størrelsen optimaliserer plassutnyttelsen, noe som gjør den ideell for tett montering på trykte kretskort.
• Sensitiv kontroll: Styrer kretser med høy effekt med svake signaler, muliggjør fjernkontroll og isolasjon i automatiserte systemer.
Typiske bruksområder:
• Hvitevarer: Brukes i vaskemaskiner, klimaanlegg, mikrobølgeovner og andre enheter for kretskontroll av motorer eller varmeelementer.
• Industriell automatisering: Egnet for PLS-kontrollsystemer, motor- og magnetventildrift, og gir stabil automatisert svitsjing.
• Nytt energiutstyr: Brukes i UPS avbruddsfri strømforsyning, energilagringssystemer og invertere som en pålitelig automatisk bryter.
• Smart Home: Brukes til å kontrollere klimaanlegg, gulvvarme, gardiner og andre systemer for intelligent fjernstyring.
• Audiovisuelt og skjermutstyr: Brukes i lydsystemer, skjermer og andre enheter for å sikre nøyaktig veksling av signaler og strøm.
Kontaktdata
| Type | CY115F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100mΩ Max.(at 1A 6VDC) |
| Rated load (Resistive load） | 8A 250VAC |
| Maks. bytte strøm | 10A |
| Maks. byttespenning | 277VAC |
| Maks. bytte strøm | 2500VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15ms Maks. (Ingen diode) |
| Utgivelsestid | 5ms Maks. (Ingen diode) |
| Isolasjonsmotstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Mellom kontaktsett: 2500VAC, 50/60Hz i 1 min |
| Vibrasjonsmotstand | Destruktiv | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min. |
| Destruktiv | 100 G min. |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca.13,5 g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 80.00 | 62.5 | Omtrent 0,4 W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dataene som vises ovenfor er startverdier. Ikke bruk maksimalt tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

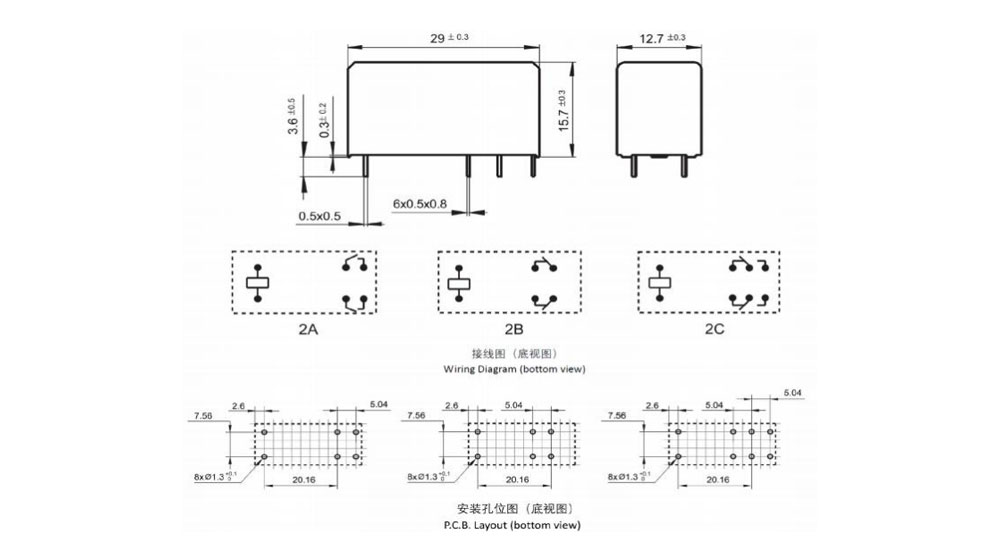

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

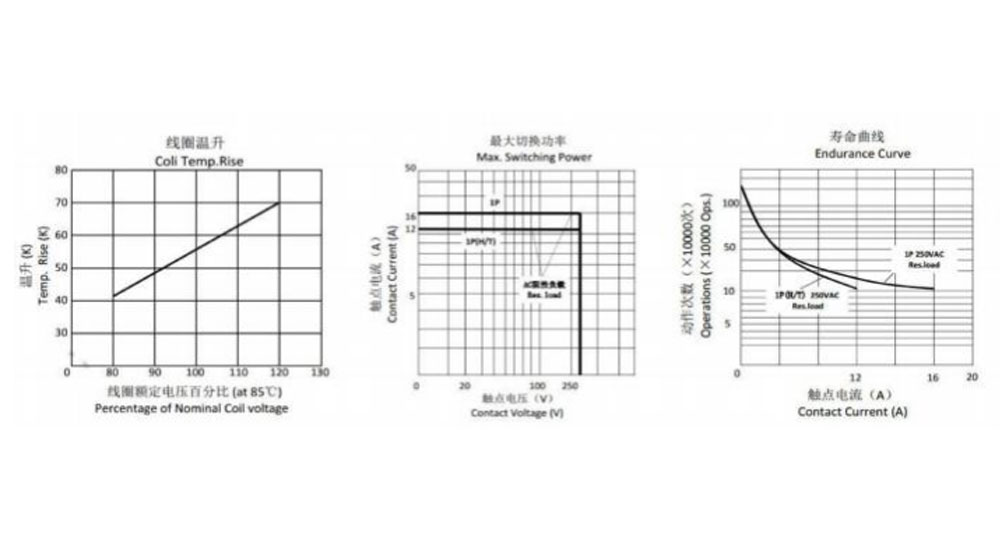

Karakteristiske kurver
Bestillingsinformasjon
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CY115F
2: Antall poler: 2-2 poler
3: Kontakt ordning: A-skjema A ; B-skjema B ; C-skjema C
4: Nominell spenning: 5,6,9,12,18,24,48VDC
5: Innkapslingsfarge: B-svart
6: Spole Pwor: D-0,4W
7: Beskyttende konstruksjon: S-Flux proofed,
SH-Sealed type vaskbar
8: Spesialparameter: Null-standardtype
Bokstav eller tall - Spesielt krav
Flukssikre releer kan ikke brukes i miljøet med forurensninger som H2S , SO2 , NO2 , støv osv.
Vannrengjøring eller overflateprosess er ikke foreslått etter at de flukssikre reléene er satt sammen på PCB.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjonene kan endres uten forutgående varsel.
Vi kunne ikke evaluere all ytelsen og alle parametrene for alle mulige applikasjoner . Dermed bør brukerne i riktig posisjon til velge
passende produkt for deres egen applikasjon. For forseglede releer, etter installasjon av vifterengjøring, åpner du ventilasjonshullet i etuiet før bruk . Hvis det er noe spørsmål , kontakt Chengyuan for tekniske tjenester. Men det er brukerens ansvar å avgjøre hvilket produkt skal brukes.
