Ovnskontaktorveiledning: Spolespenning, kontaktklassifiseringer, testing og utskifting

En no-heat call på årets kaldeste morgen ender vanligvis på samme komponent. Termostaten ringer, kontrollkortet sender 24 VAC, transformatoren sjekker ut, og varmeelementene er fortsatt kalde. Ovnskontaktoren er delen som sluttet å gjøre jobben sin.

En ovnskontaktor er en kraftig elektrisk drevet bryter. En lavspentspole, nesten alltid 24 VAC i boligutstyr, trekker inn nettspenningskontakter som fører hele strømmen til varmeelementer eller en viftemotor. Tre tall definerer den riktige delen: spolespenning, kontaktstrømklassifisering ved påført spenning og polkonfigurasjon. Match alle tre og kontaktoren går i årevis med varmesesong. Gå glipp av en og resultatet er sveisede kontakter, en skravrende spole, eller samme varmefrie samtale neste vinter.

Hva en ovnskontaktor gjør i kretsen

Kontaktoren eksisterer for å holde lavspentkontrollkabling borte fra nettspenning. Termostater og kontrollkort fungerer ved 24 VAC, som er trygt å føre gjennom tynn termostatkabel. Varmeelementer, viftemotorer og kompressorer fungerer på 120, 208, 240 eller 277 VAC og kan trekke titalls ampere. Kontaktoren sitter på den grensen. Spolen er koblet til kontrollkretsen, kontaktene er koblet til linjekretsen, og de to berører aldri elektrisk.

Hvor delen bor avhenger av utstyret:

• Elektriske ovner og luftbehandlere: kontaktoren bytter grupper av varmeelementer, og jobber ofte sammen med sekvensere som setter elementene på over flere sekunder.
• Gassovner: en kontaktor eller vifterelé kobler viftemotoren til nettspenning når styret bestemmer at varmeveksleren er varm nok.
• Pakkede enheter og utendørs seksjoner: kontaktoren bytter kompressor og kondensatorvifte sammen, og det er grunnen til at dens klassifisering er oppgitt i låste rotorforsterkere så vel som løpende forsterkere.

Det er verdt å skille kontaktoren fra de små reléene på et ovnskontrollkort. Kortreleer bytter gassventilen, induseren eller en luftfukter og håndterer en forsterker eller to. Kontaktoren håndterer den tunge belastningen, og denne forskjellen i bruk driver hver vurdering som er trykt på etiketten.

Tallene som betyr noe før du spesifiserer eller erstatter

Spolespenningen kommer først. En 24 VAC-spole vil ikke trekke pålitelig inn på en 120 VAC-krets, og en 240 VAC-spole på en 24 VAC-krets vil rett og slett ikke bevege seg. De fleste boligovnstransformatorer er 24 VAC og vurdert til rundt 40 VA, nok for en kontaktorspole pluss en gassventil og et brett. Spoler tåler noe nedsynkning, men når transformatoren er svak eller termostatkabelen er underdimensjonert, skravler kontaktoren i stedet for å lukkes rent, og skravling brenner en spole raskere enn noe annet.

Kontaktvurdering kommer på andreplass og har to deler. Resistivvurderingen, ofte 25, 30 eller 40 A ved 240 til 277 VAC, dekker varmeelementbanker. Motorvurderingen er oppgitt som fulllastforsterkere og låste rotorforsterkere, og det er antallet som betyr noe når en kompressor sitter på kontaktene. En 40 A resistiv kontaktor er ikke automatisk en 40 A kompressorkontaktor.

Så kommer de mekaniske detaljene:

• Polkonfigurasjon: enkeltpolet for ett ben, topolet for 240 VAC enkeltfase, trepolet for trefaset.
• Terminaltype: skrueterminaler, kvart tomme hurtigkoblinger eller boksører.
• Monteringsfotavtrykk, brakettstil og plasseringen av spoleterminalene.

Når belastningen er liten, bruker noe utstyr et kraftrelé loddet til kontrollkortet i stedet for en separat panelkontaktor. En del som CYF3 SPST PCB-relé, vurdert til 16 A ved 250 VAC, dekker svitsjing ombord der en full kontaktor ville være overdimensjonert.

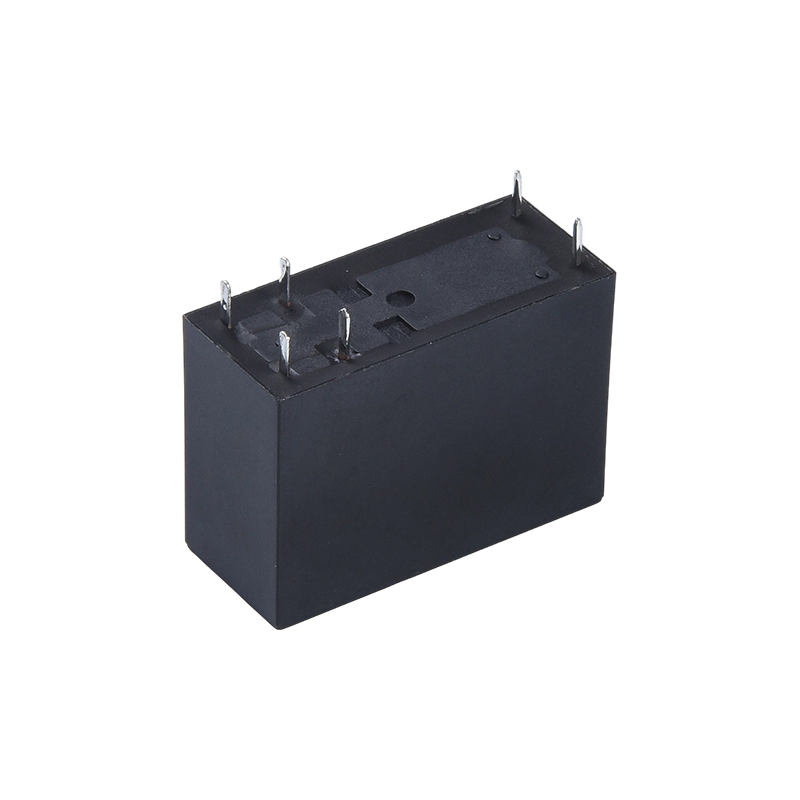

CYF3 PCB-relé for svitsjing ombord Et kompakt 16 A 250 VAC PCB-relé for kontrollkortsvitsjing der en separat panelkontaktor ville være overdimensjonert; høy spolekontakt isolasjon støtter kompakt utstyr. Se produkt →

Symptomer som forteller deg at kontaktoren svikter

En kontaktor svikter sjelden uten forvarsel. Feilmønsteret peker vanligvis på den nøyaktige delen som ga opp.

• Ingen varme med viften i gang: spolen er åpen, eller styret leverer ikke 24 VAC til den. Sjekk spenningen på spolen før du fordømmer delen.
• Skravling eller nynning: spolen mottar ikke nok spenning til å holde ankeret inne, ofte en svak transformator eller en korrodert forbindelse.
• Varme som ikke vil slå seg av: kontaktene er sveiset lukket. Den høye grensebryteren er det eneste som stopper elementene, og den vil utløses gjentatte ganger til kontaktoren er skiftet ut.
• Brent lukt eller en misfarget spole: spoleisolasjonen har sviktet, vanligvis etter en lang periode med skravling eller en kortsluttet kontrollkrets.
• Utgrodde eller svertede kontakter: kontaktoren lukkes fortsatt, men motstanden over de lukkede kontaktene har steget, varme bygges opp ved terminalene, og jobben blir til en ledningsreparasjon i stedet for å bytte deler.

En spenningsfallstest fanger opp det siste tilfellet før det blir dyrt. Med kontaktoren lukket og lasten i gang, mål på tvers av linjeklemmene til hver pol. Et sunt sett med kontakter faller bare en brøkdel av en volt. Når avlesningen klatrer forbi omtrent en halv volt ved merkestrøm, er pitting godt i gang, og delen hører hjemme i neste servicebesøk, ikke neste havari.

Testing av en ovnskontaktor i seks trinn

Testing tar omtrent femten minutter med et multimeter.

1. Slå av strømmen ved ovnsfrakoblingen og ved bryteren, og kontroller deretter med en måler på linjeterminalene.
2. Fotografer terminaloppsettet før du fjerner ledninger.
3. Koble fra spoleledningene og mål spolemotstanden. Sammenlign med navneskiltverdien eller en kjent god enhet. En åpen avlesning betyr en mislykket spole.
4. Påfør 24 VAC fra en kjent god transformator direkte på spolen. Et enkelt klikk betyr at magnetkretsen fungerer. Summing eller stillhet peker på en spole eller mekanisk feil.
5. Med spolen deaktivert, kontroller kontinuiteten over hver pol. Den skal lese åpen. Aktiver spolen og bekreft at hver pol leser lukket.
6. Koble til alt igjen, gjenopprett strømmen og mål spenningsfallet over de lukkede kontaktene under belastning. Dette trinnet er det som oftest hoppes over, og det er det som forutsier et gjentatt anrop.

Velge en erstatning uten å nedgradere kretsen

Den sikreste erstatningen samsvarer med originalen på spolespenning, kontaktklassifisering ved påført spenning, polantall og montering. Den vanligste feilen er å montere en del fordi braketten og terminalene er på linje mens kontaktklassifiseringen er lavere enn originalen. En 30 A-kontaktor i stedet for en 40 A-del vil fungere på en mild dag og sveise kontaktene på den første kalde morgenen når hver elementbank aktiveres på en gang.

To vaner forhindrer tilbakeringing:

• Bekreft den faktiske lasten, ikke bare den gamle etiketten. Hvis en viftemotor eller kompressor ble erstattet med en annen modell, kan fulllastforsterkerne ha endret seg.
• Sjekk spolespenningen på terminalene mens termostaten ringer. En avlesning godt under 24 VAC betyr at kontaktoren ikke er hovedårsaken, og transformatoren eller kontrollkablingen trenger oppmerksomhet først.

Høystrømskobling i varme- og kompressorkretser kommer ofte ned til et robust enpolet strømrelé med generøs kontaktavstand og en spole som holder fast ved lav spenning. En del som CYT90 høystrøms SPST-relé, klassifisert 30 A til 40 A, er bygget for akkurat denne klassen av belastning.

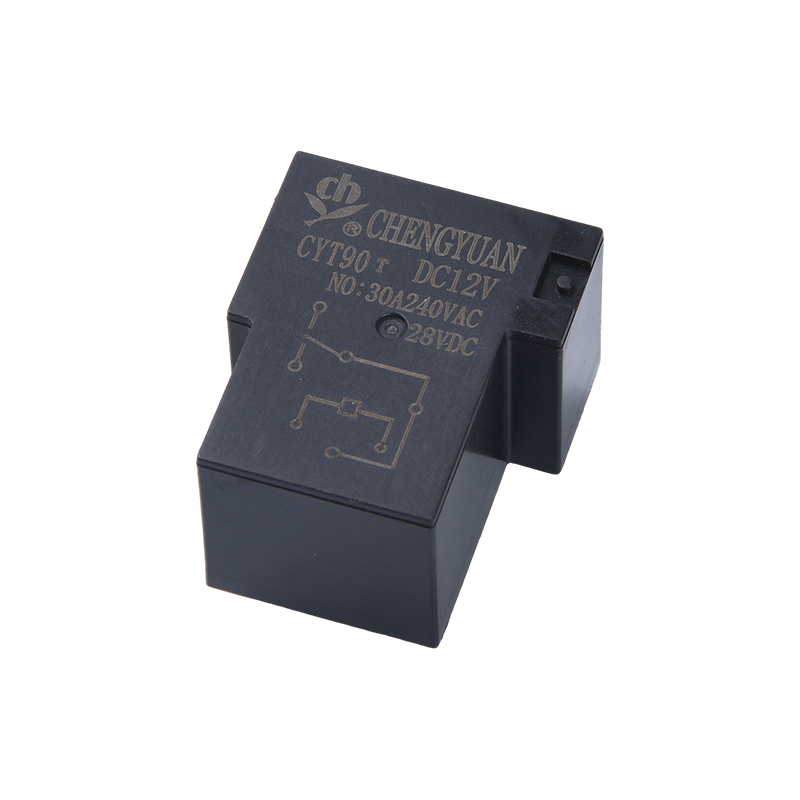

CYT90 høystrømsrelé for tung svitsjing Et kompakt 30A/40A strømrelé med kontakter i sølvlegering, flere monteringsmuligheter og høystrømskobling for apparater, varmeovner og industrielt kontrollutstyr. Se produkt →

Hvor et relé slutter og en kontaktor begynner

Linjen mellom de to er et spørsmål om plikt og konstruksjon snarere enn en hard teknisk grense. Kontaktorer er bygget for bestemt formålssvitsjing med bredere kontaktgap, tyngre fjærer og terminaler som aksepterer linjeledning. Prinsippet under er det samme som alle andre elektromagnetisk relé for generell bruk : en spole genererer et magnetfelt som trekker en armatur og flytter kontakter. Det som endres er strømmen, kontaktmaterialet og den mekaniske styrken til de bevegelige delene.

Panelbyggere deler vanligvis arbeidet over to nivåer. Strømbryting skjer ved kontaktoren eller høystrømsreléet. Isolasjon og mellomlegging skjer på skinnemonterte moduler, som er der en del som MCYF3 14F skinnerelémodul med 16 A-kontakter passer inn i et ovnskontrollskap eller et større varmepanel.

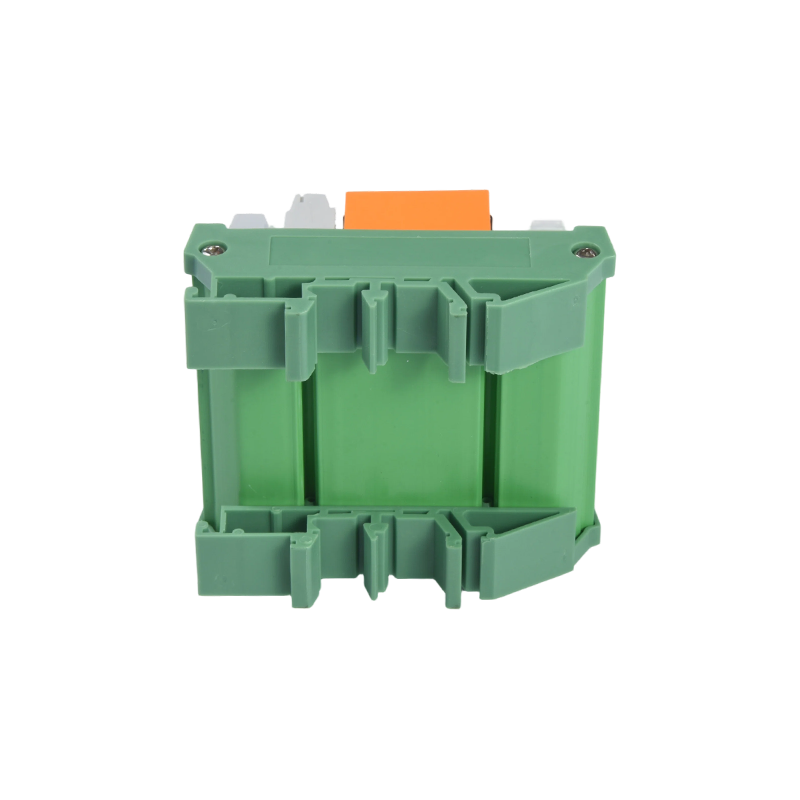

MCYF3 14F skinnerelémodul for panelbyggere En skinnemontert 14F relémodul med 16 A kontakter og opptil 32 kanaler, egnet for sentralisert styring og innsetting i ovn eller varmepaneler. Se produkt →

Spørsmål verdt å stille når du kjøper i volum

For OEM-er og panelbyggere er kontaktoren eller reléet en liten artikkel med stor effekt på garantikostnaden. Tre punkter er verdt å bekrefte før du legger inn en bestilling.

• Kontaktmateriale og sykluslevetid: sølvtinnoksid og sølvkadmiumoksid oppfører seg forskjellig under resistive og induktive belastninger. Spør hvilket materiale som er brukt og hvilket syklustall som ble testet ved merkestrøm.
• Spolekonsistens: batch-til-batch-variasjon i oppsamlings- og frafallsspenning viser seg som skravling i feltet. Spør hvordan spoler testes før montering.
• Produksjonssporbarhet: datokoder, innkommende materialkontroller og testing av kontaktmotstand ved slutten av linjen.

Leverandørbakgrunnen er like viktig som databladet. Ningbo Chengyuan Chuangke Electronics Co., Ltd., som opererer gjennom cyrelays.com, har produsert releer og elektroniske komponenter i Ningbo siden 1996 og beskriver seg selv som en produsent som kombinerer utvikling, produksjon og salg, med brukspatenter som dekker magnetiske låse- og snapfit-strukturer. Mer detaljer er tilgjengelig på om side .

En ovnskontaktor er en enkel del med tre kritiske tall. Spolespenning, kontaktklassifisering ved påført spenning og polkonfigurasjon avgjør om den overlever en oppvarmingssesong eller svikter på den kaldeste morgenen av en. Få de riktige, verifiser den virkelige belastningen i stedet for den gamle etiketten, og kontaktoren slutter å være en gjentakende servicevare.
