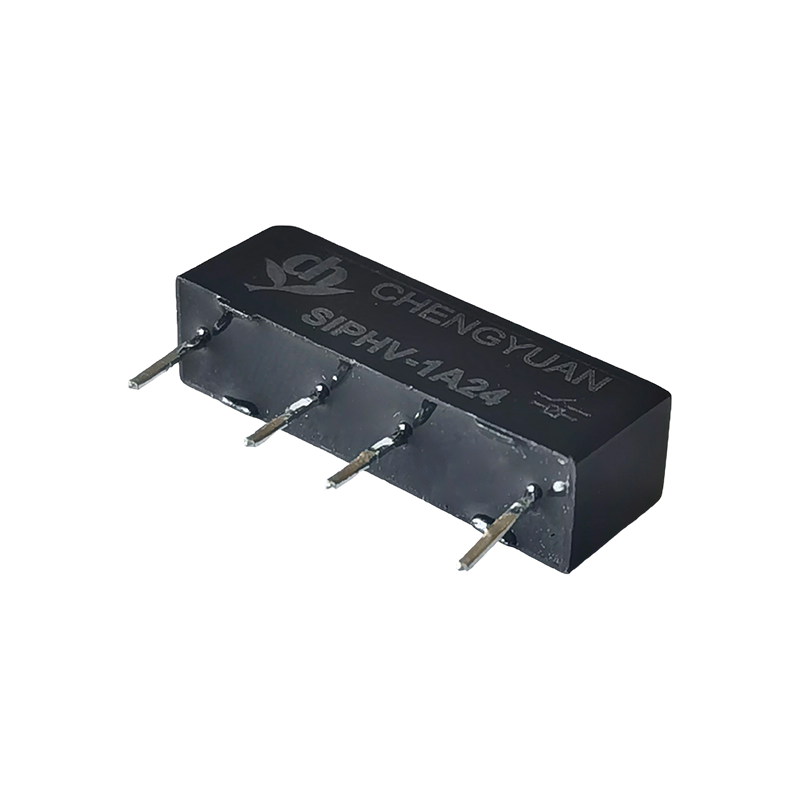

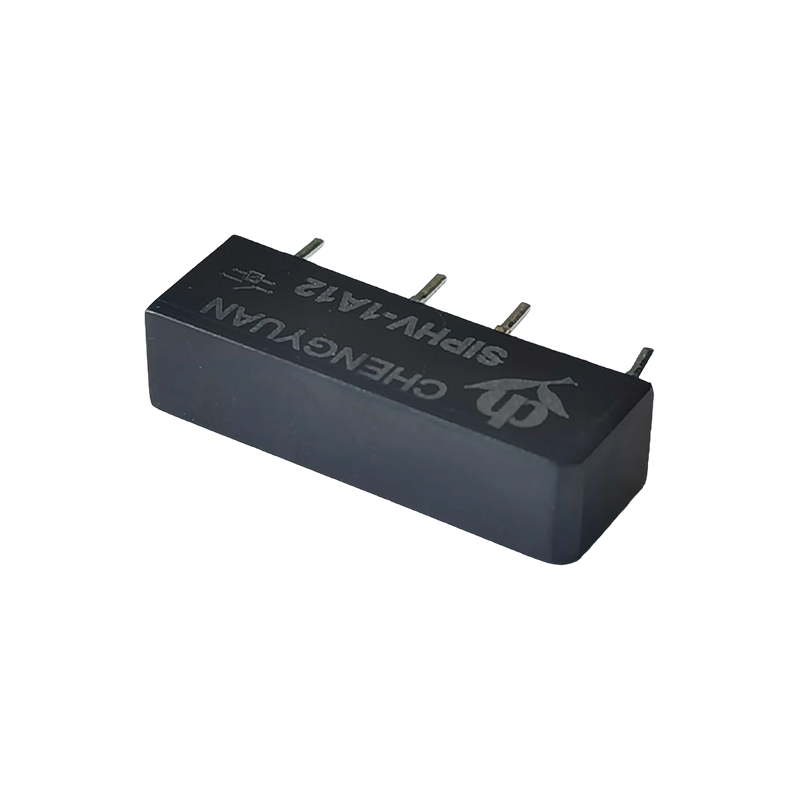

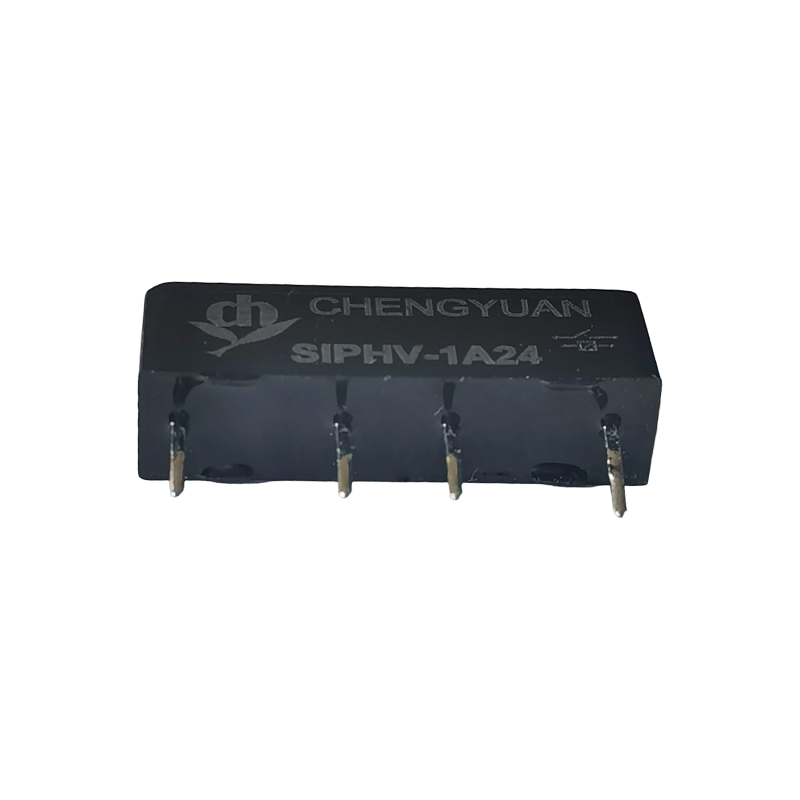

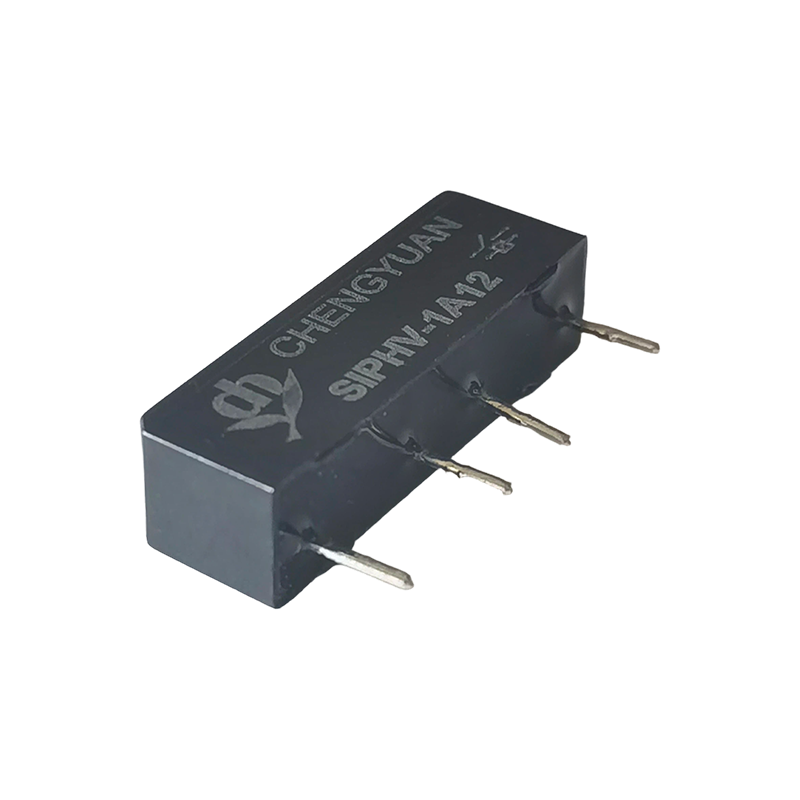

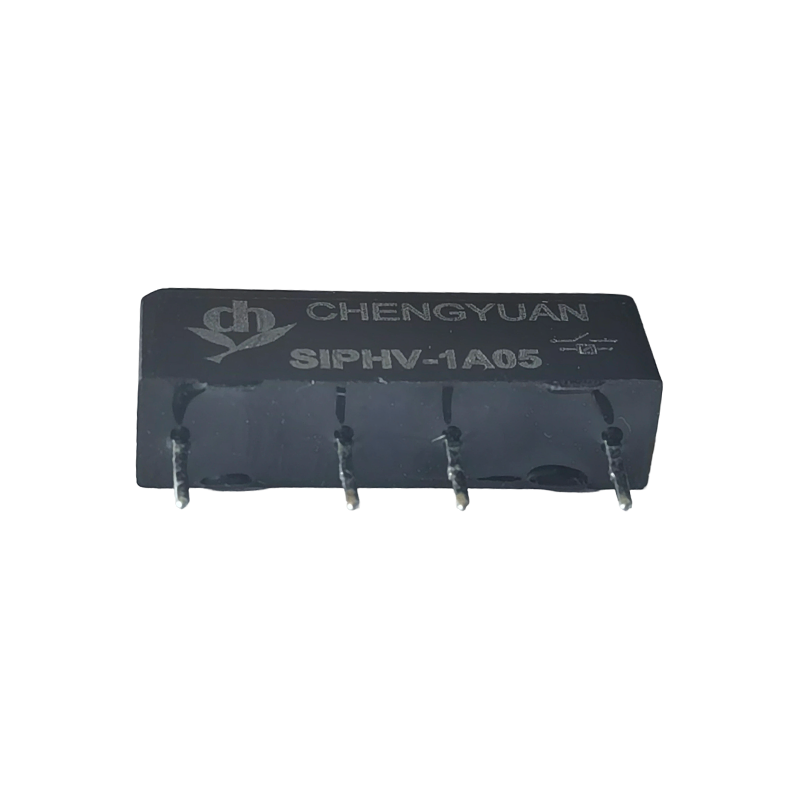

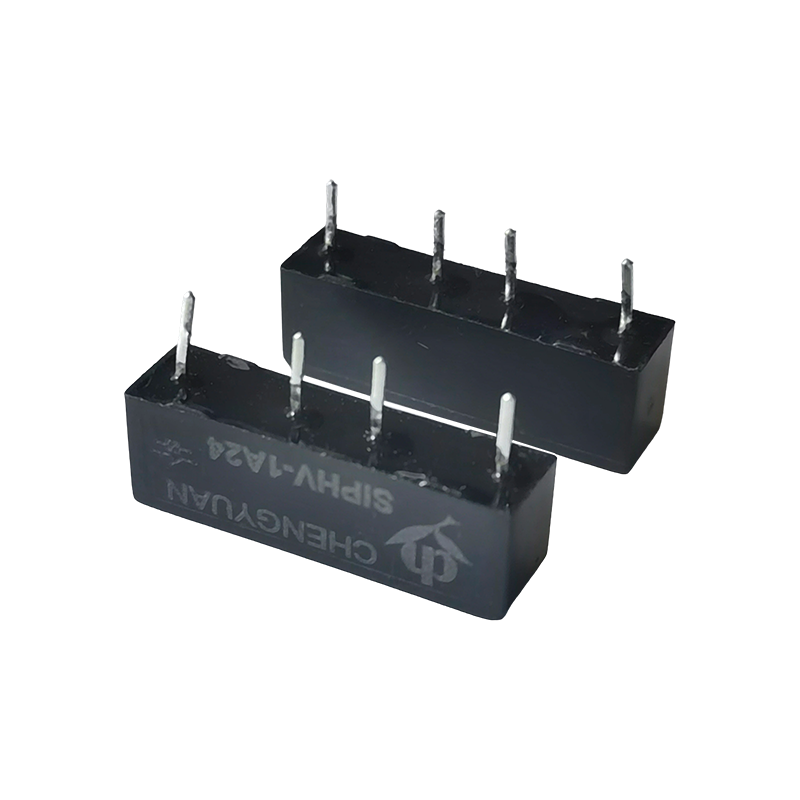

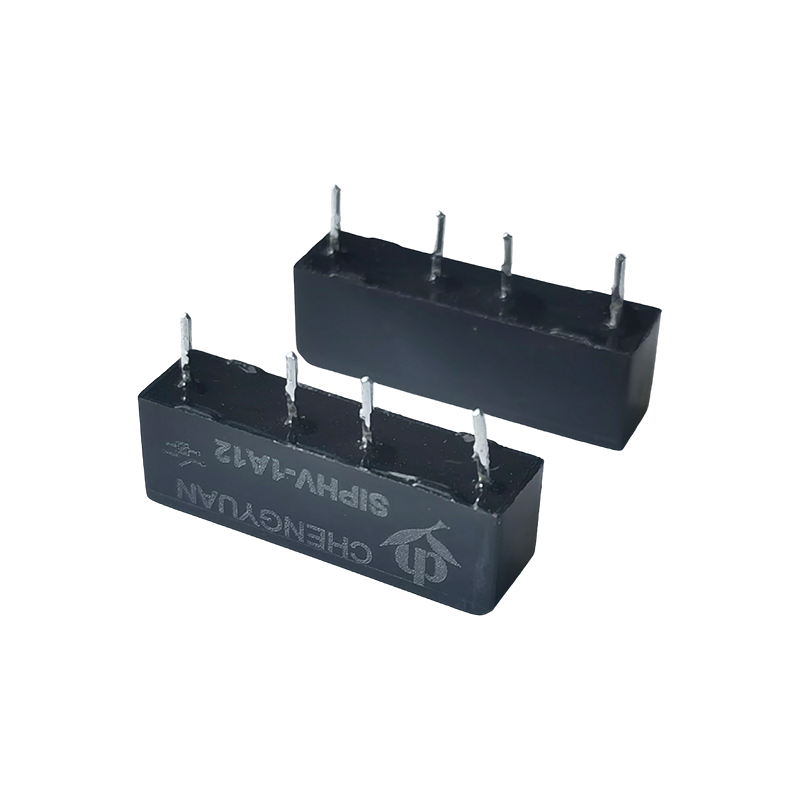

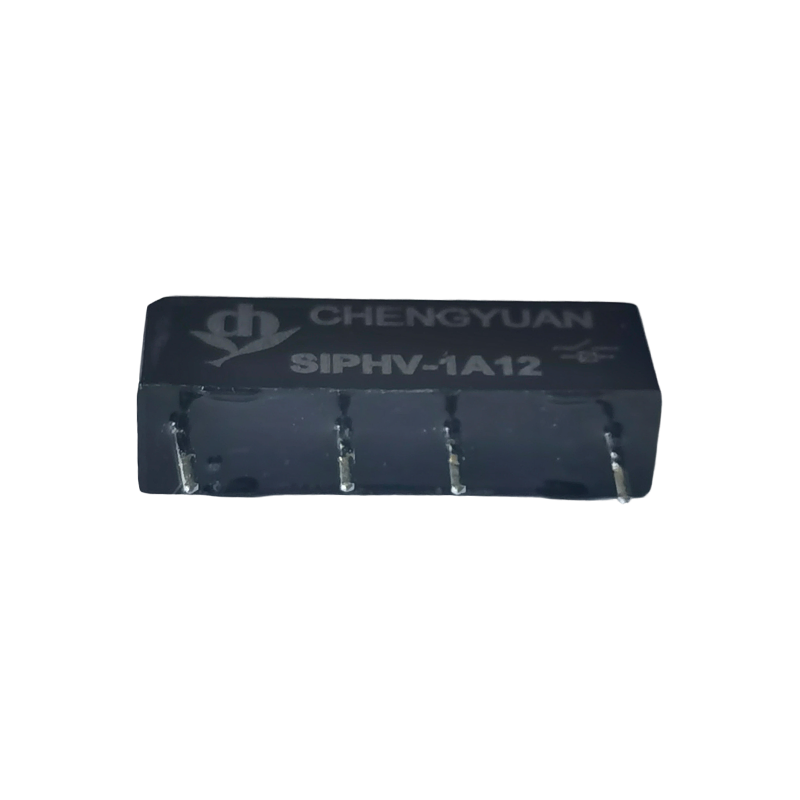

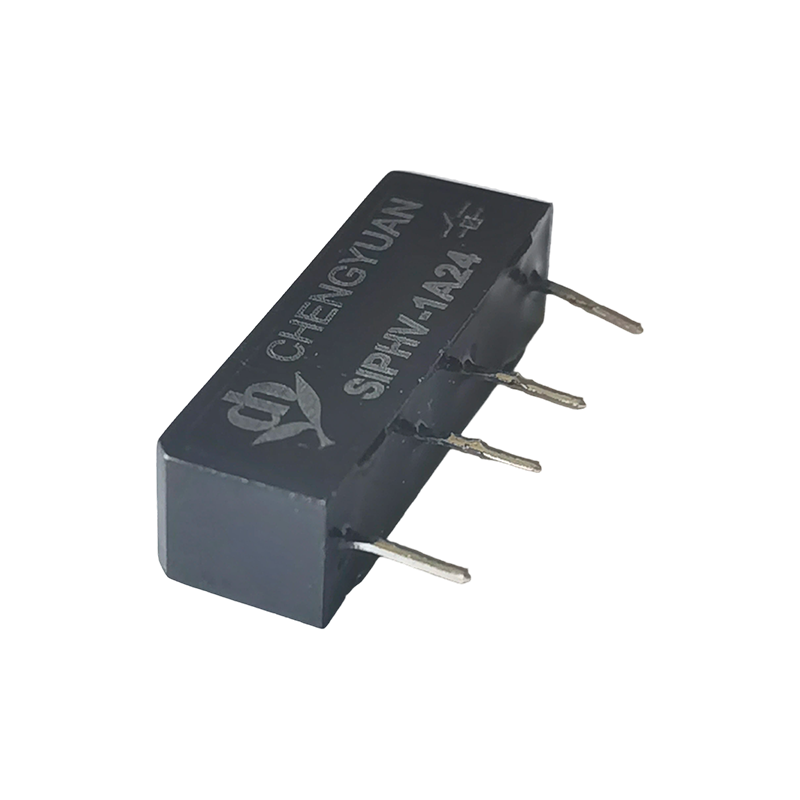

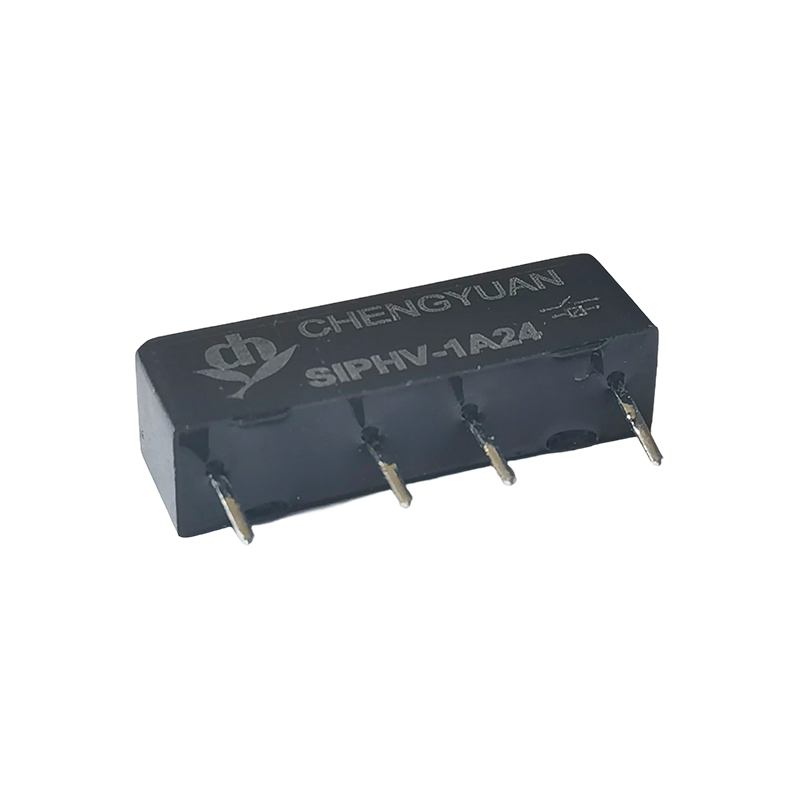

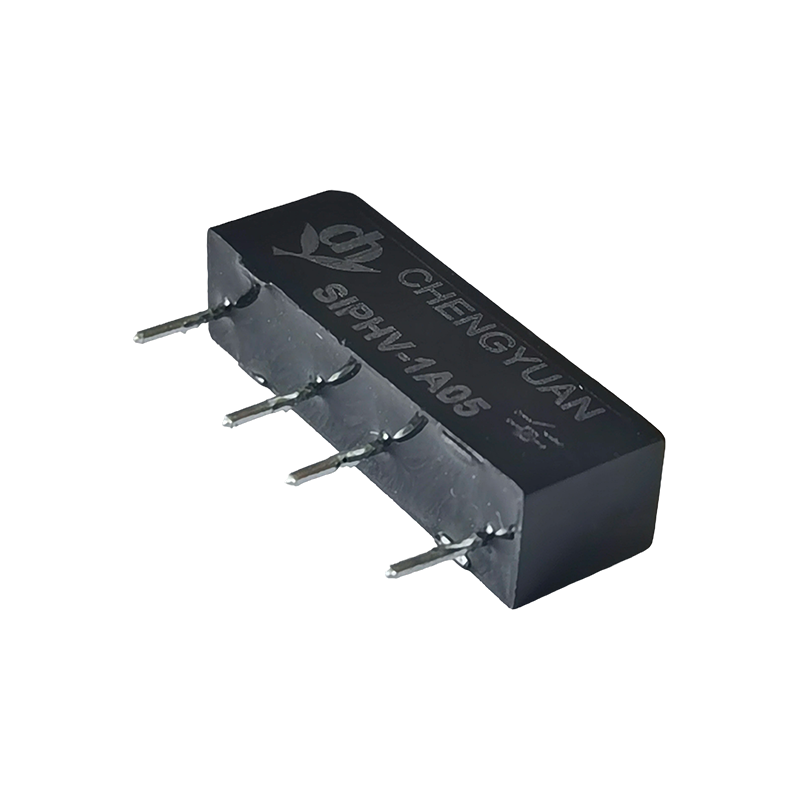

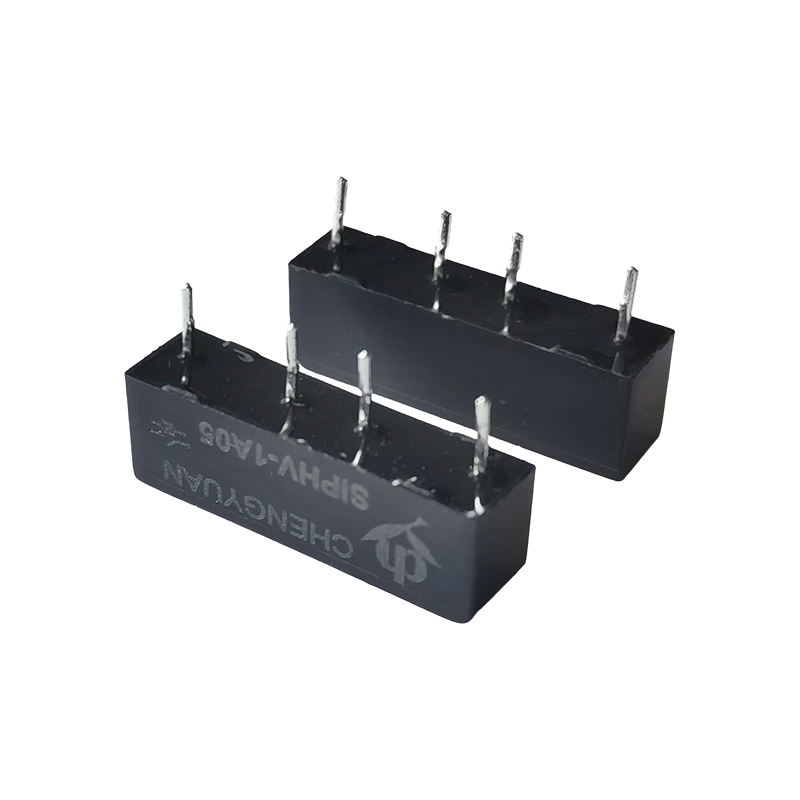

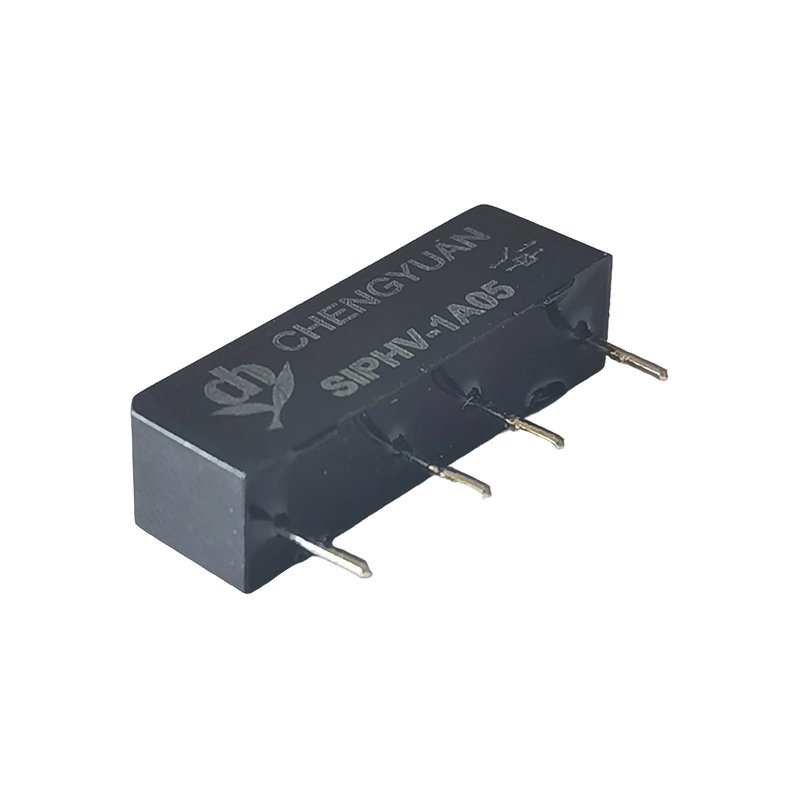

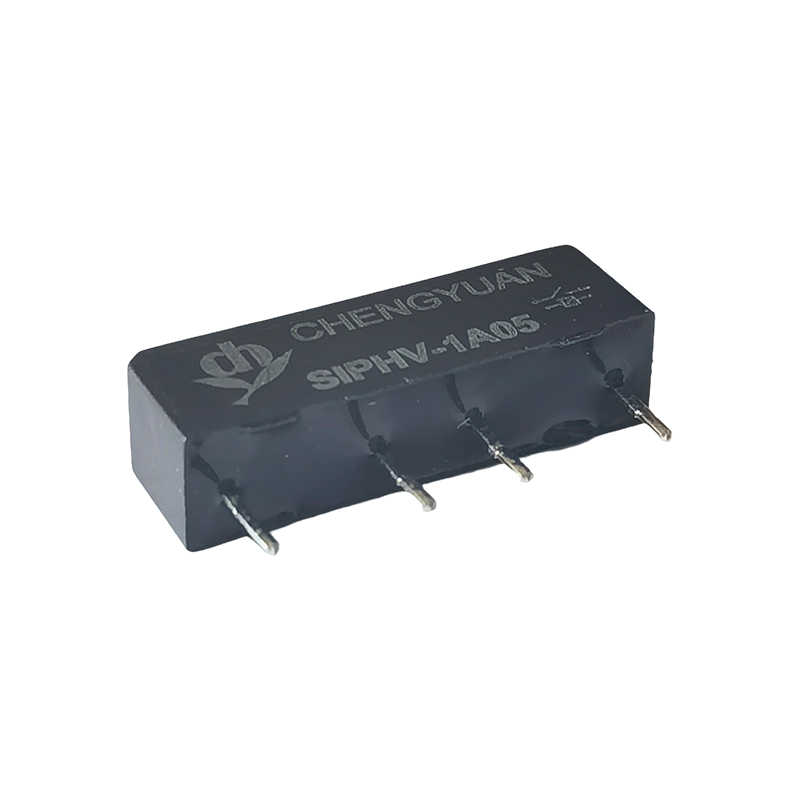

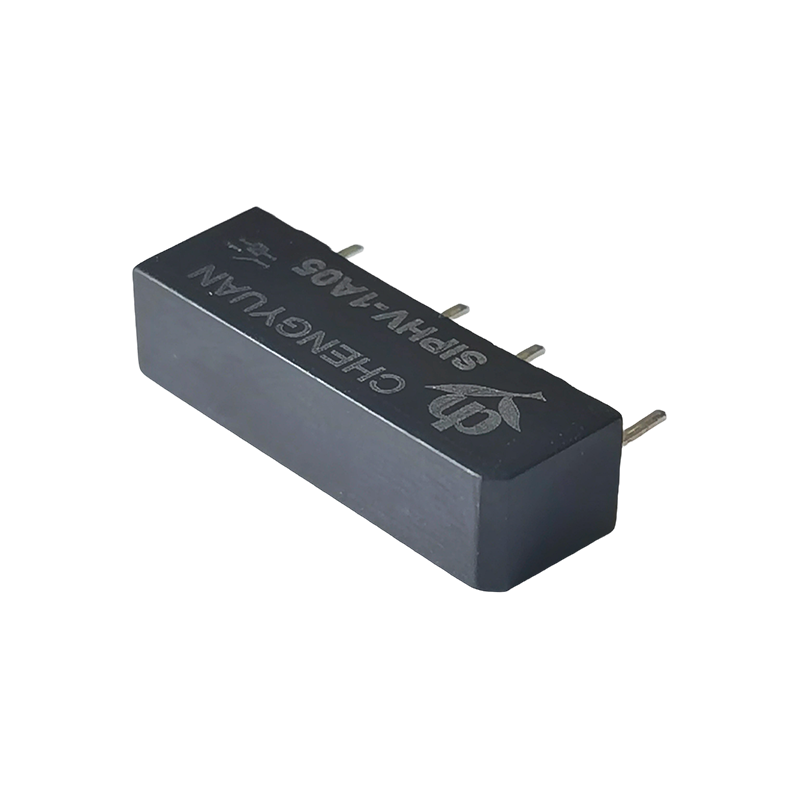

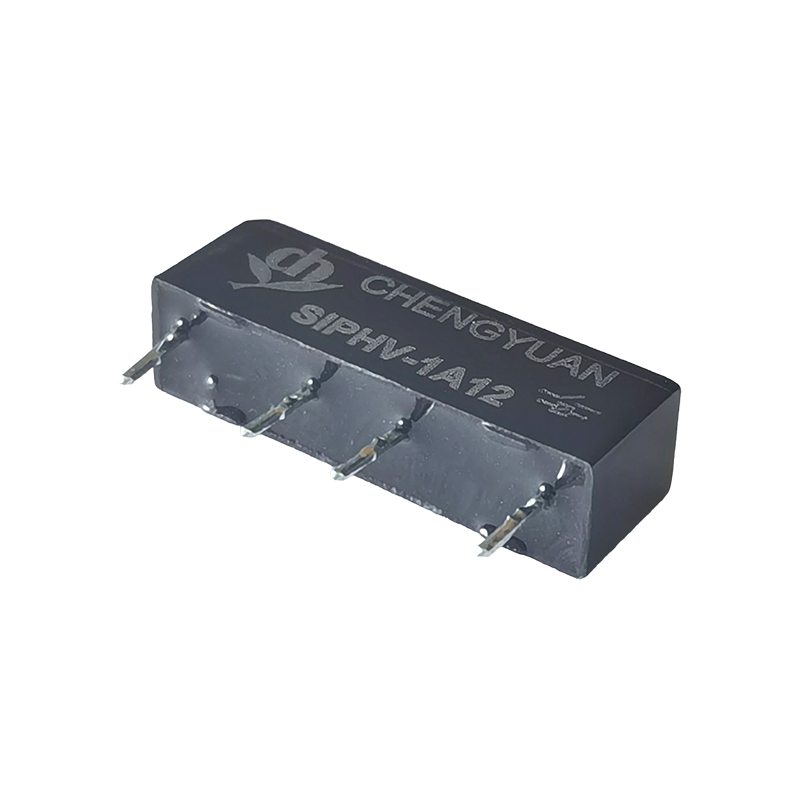

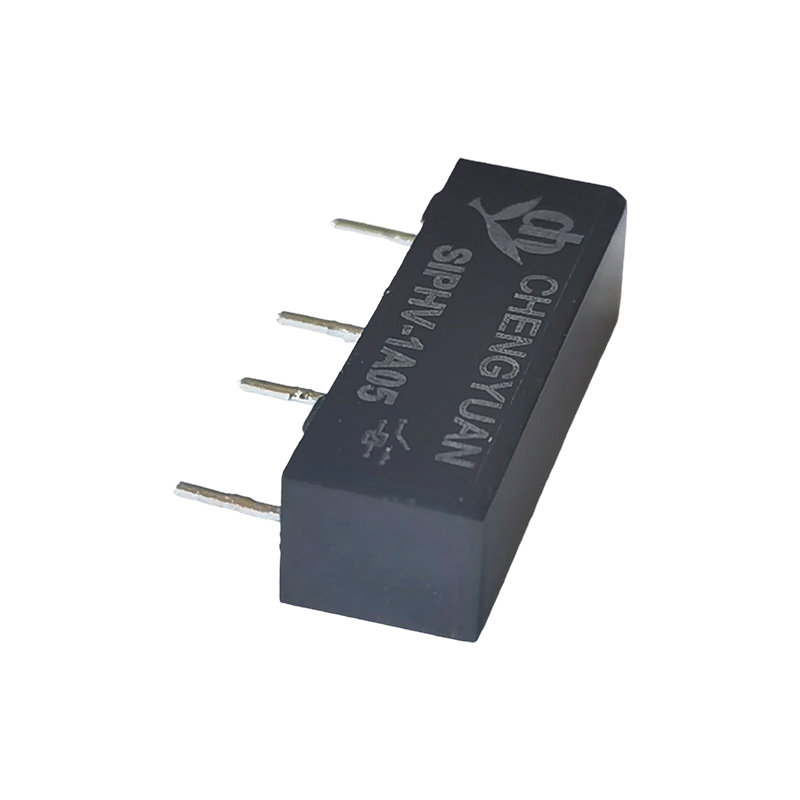

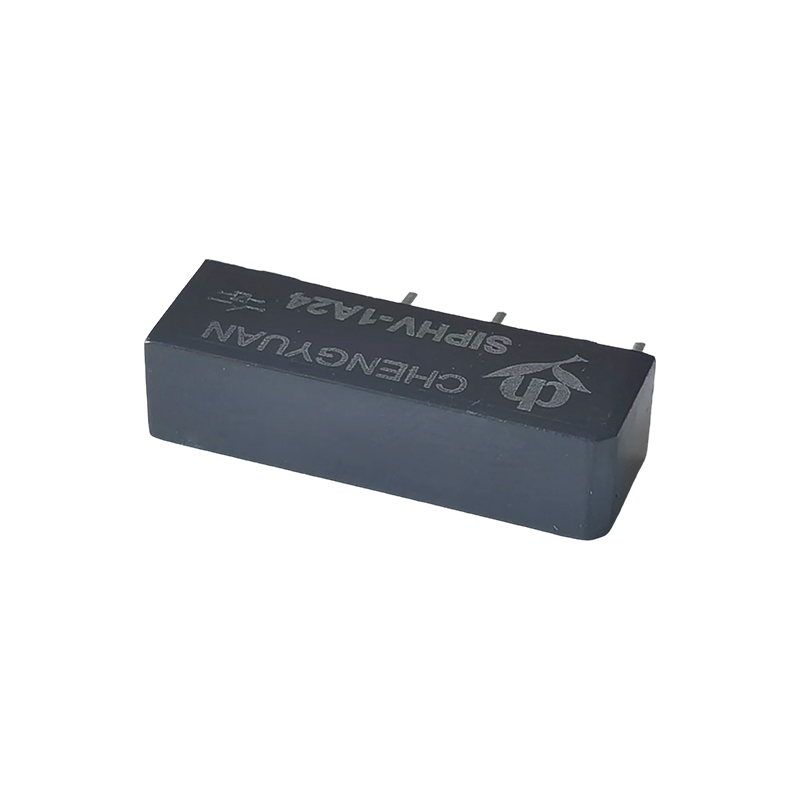

Produktegenskaper:
Ultrahøy spenningsmotstand: Maksimal nominell spenning opp til 4KVDC, i stand til å motstå belastninger på 1000VAC topp/VDC, langt over spenningsmotstandsnivået til typiske releer.
Reed-bryterteknologi: Bruker en reed-bryter som kjernebryterelement, og tilbyr rask bryterhastighet, lang levetid og lav kontaktmotstand.
Miniatyremballasje: Kompakt SIP-design (Single In-line Package) sparer betydelig plass på kretskort, og letter montering med høy tetthet.
Direkte PCB-montering: Designet spesielt for PCB-kort, noe som sikrer sikker lodding og egnethet for automatisert produksjon.
Lavt strømforbruk: Spolespenningsområdet fra 3VDC til 24VDC, enkelt integrert i forskjellige lavspentkontrollkretser.
Typiske bruksområder:
Høyspenttestutstyr: Brukes i testinstrumenter som spenningsmotstandstestere og isolasjonstestere for å bytte og isolere høyspentsignaler.
Medisinsk elektronikk: Egnet for høyspentkontrollseksjoner i medisinsk utstyr, og sikrer sikker isolasjon.
Kommunikasjonsutstyr: Brukes i kretsmoduler som krever høyspenningsisolasjon eller svitsjing i kommunikasjonssystemer.
Presisjonsmåleinstrumenter fungerer som en nøkkelkomponent for høyspentsignalsvitsjing i høypresisjonsmålesystemer.
Industriell automatisering: Brukes for signaloverføring og beskyttelse i høyspente kontrollkretser.
| Kontaktvurdering |
| Kontaktavtale | 1A; |
| Kontaktvurdering | 100 W (maks. svitsjespenning 350VDC, 300VAC) |
| Maks svitsjespenning | 1000VAC topp/VDC |
| Maks byttestrøm | 1,0A |
| Maks bærestrøm | 2,5A |
| Forventet levealder | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Spoleparameter |
| Spolespenning (VDC) | Spolemotstand Ω± 10 % | Normal strøm (mA) | Utløs spenning VDC(min) (8 % av nominell spenning) | Hent spenning VDC (maks) (75 % av nominell spenning) |
| Vurdert | Maks |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Forsiktig:1, bruk av spolespenning som er mindre enn nominell spolespenning, vil kompromittere driften av reléet.
2, Pick-up og slipp spenning er kun for testformål og skal ikke brukes som designkriterier.
| Driftstilstand |
| Kontakt motstanden | 150 mΩ |
| Nedbrytningsspenning | Spole til kontakter | 4000VDC |
| På tvers av kontakt | 4000VDC |
| Isolasjonsmotstand | Åpne kontakter 1X1011Ω MIN. Kontakter til spole 1X1011Ω MIN. |
| Kapasitans | På tvers av åpen kontakt | 1,0 pF |
| Åpne kontakt til spole | 2,0 pF |
| Driftstid | 1,0 mS |
| Utgivelsestid | 0,25 mS |
| Driftstemperatur | -40℃–85℃ |
| Lagringstemperatur | -40℃–105℃ |
| Loddetemperatur | 5 sek. maks 260℃ |

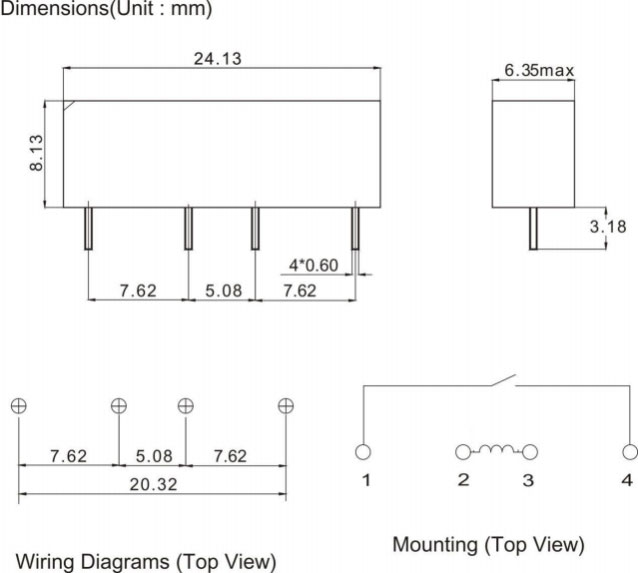

Dimensjoner(mm)
| Bestillingsinformasjon |
| SIPHV - 1A 12 1 2 3 |
| 1. Delenummer: SIPHV 2. Kontaktskjema:1A 3. Spolemerkespenning (VDC): DC:5,12,24 |
