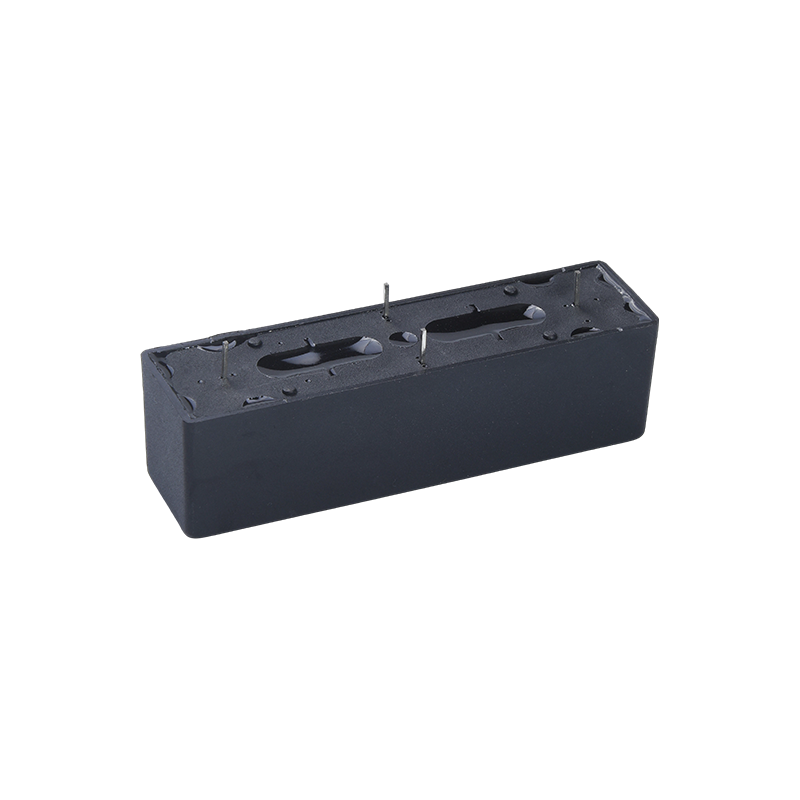

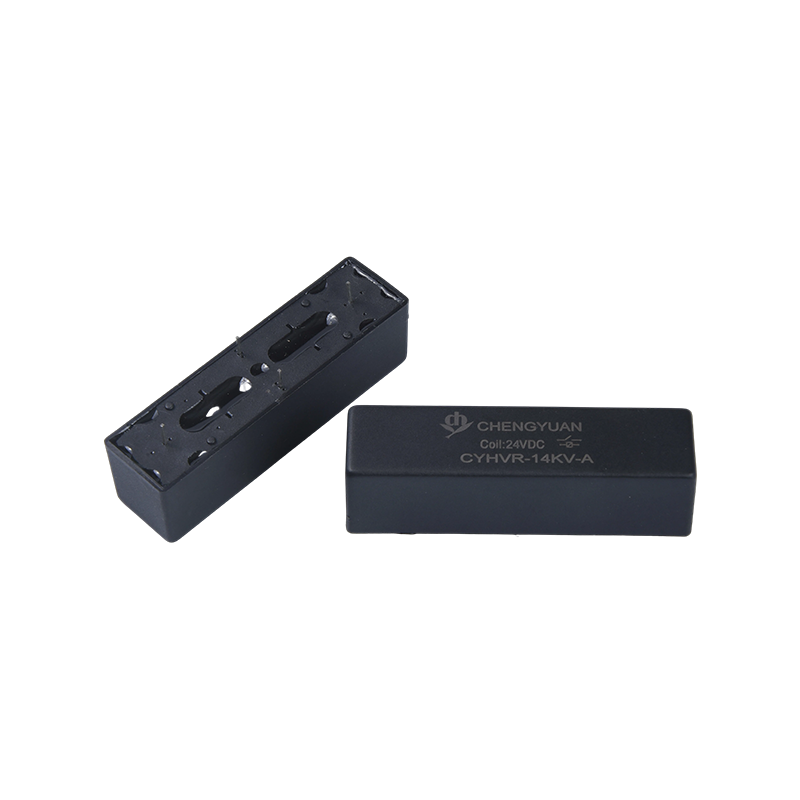

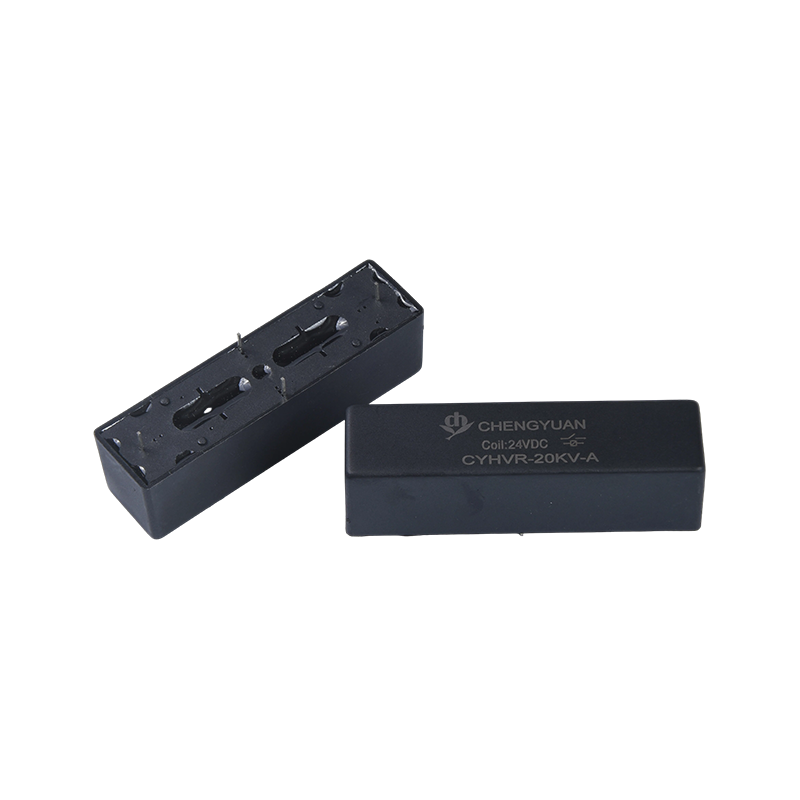

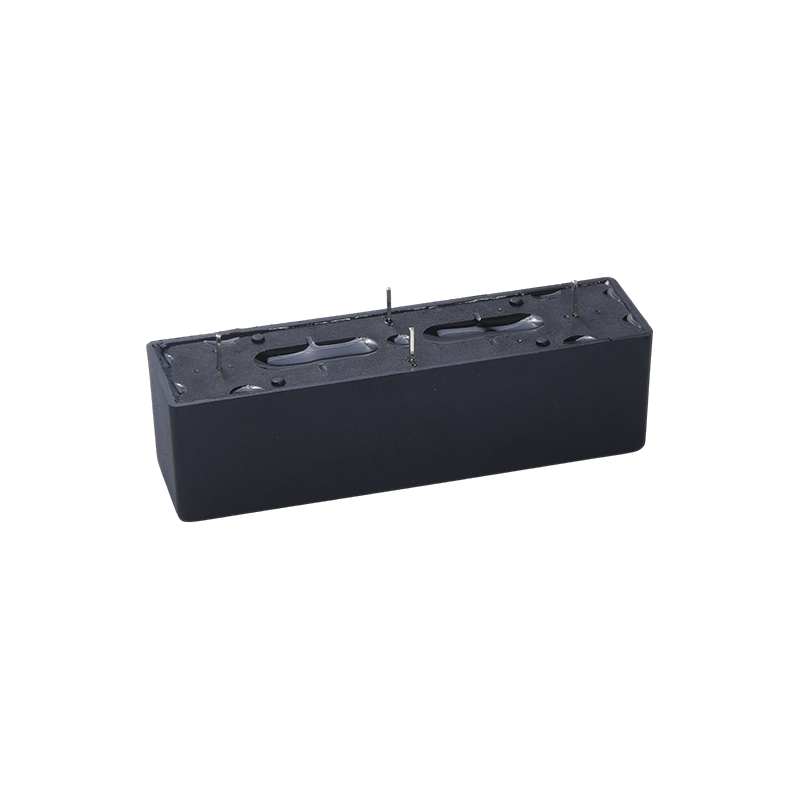

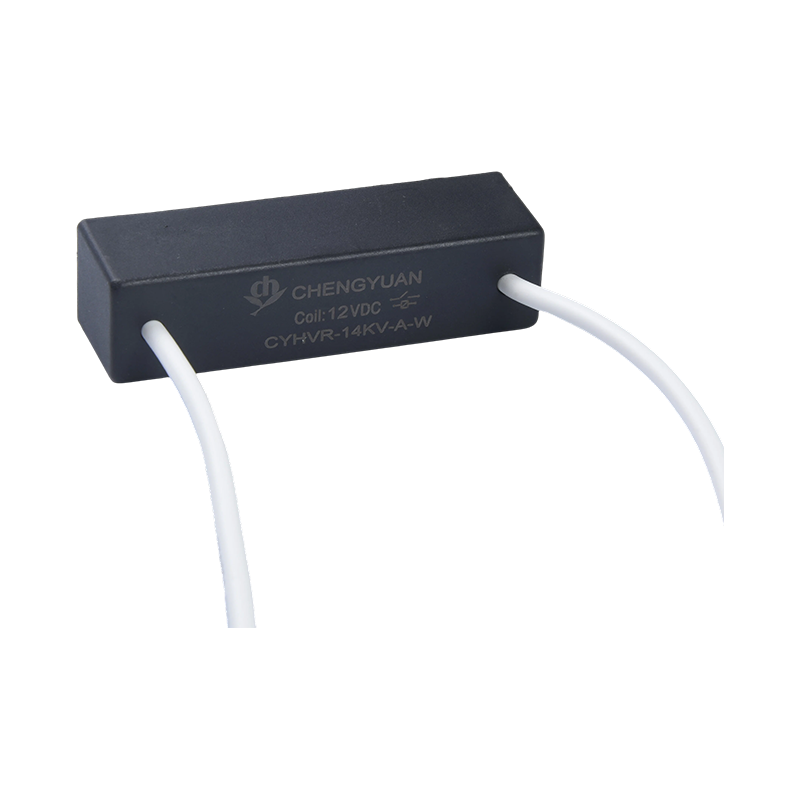

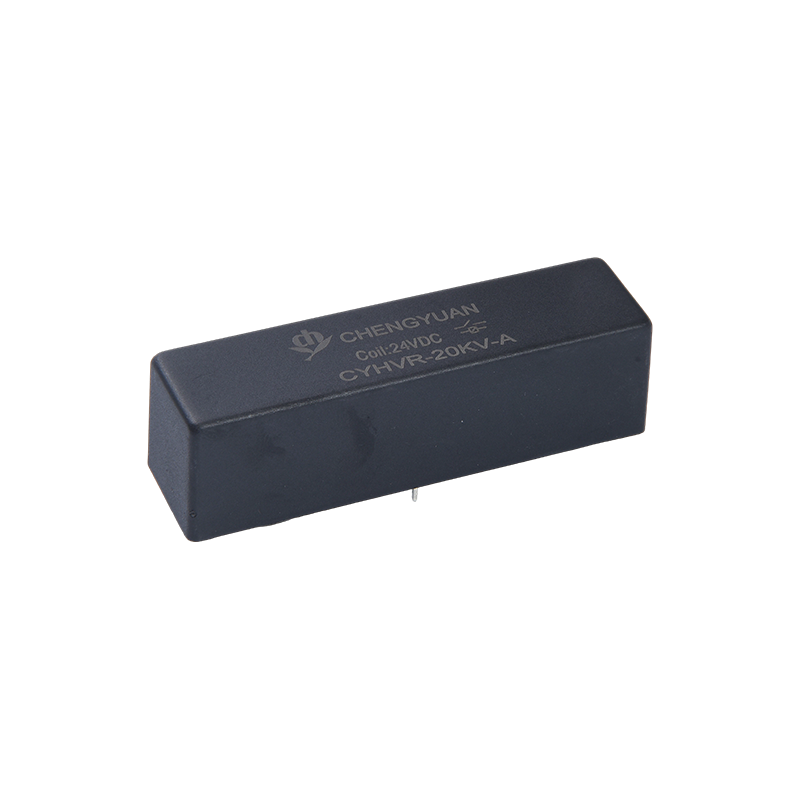

Produktfunksjoner:
Høystrømssvitsjing: Opprettholder en belastningskapasitet på 3A selv i høyspentmiljøer, og støtter koblingskrav der høyspenning og høystrøm eksisterer samtidig.
Pålitelig isolasjonsytelse: Bruker reed switch-teknologi for å gi utmerket signalisolasjon, og sikrer sikkerheten til kontrollsystemet.

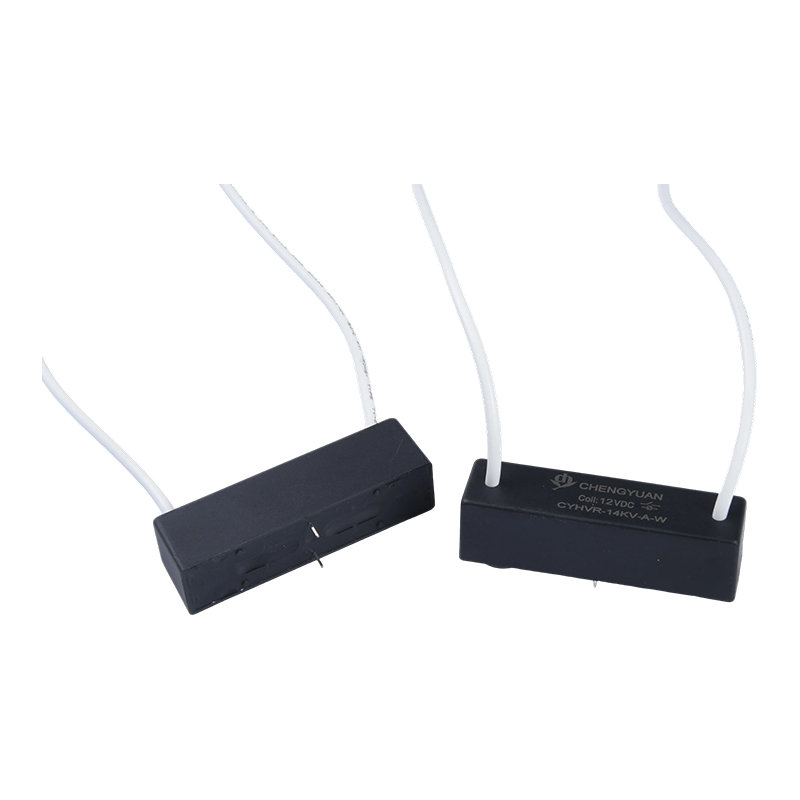

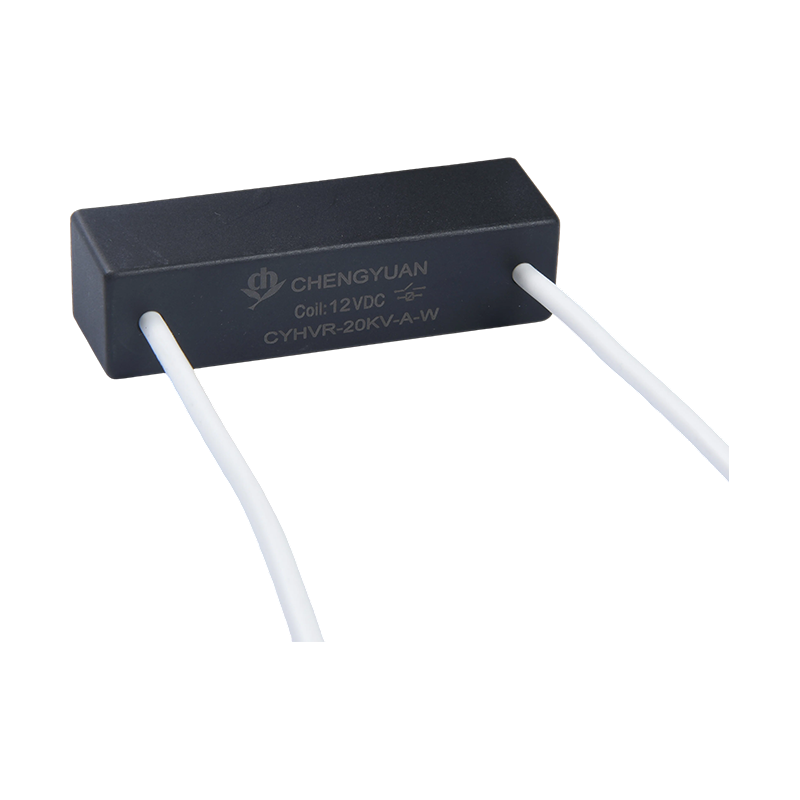

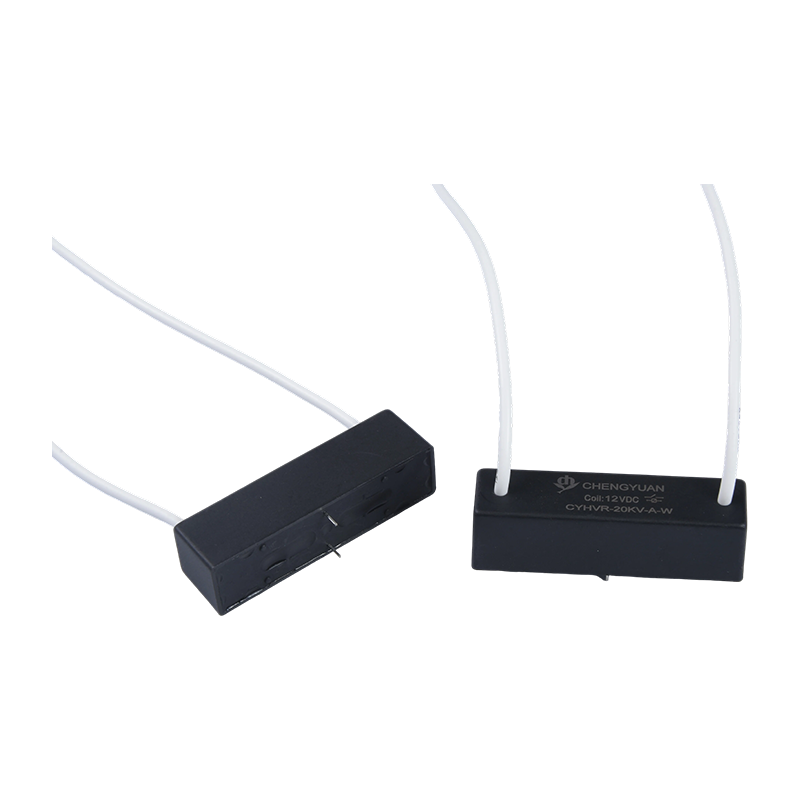

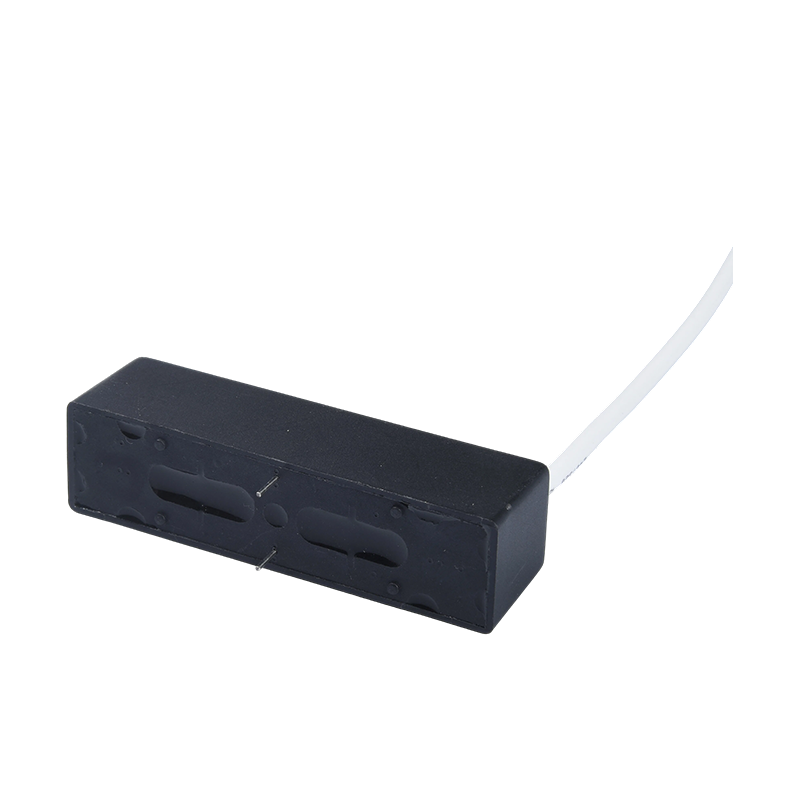

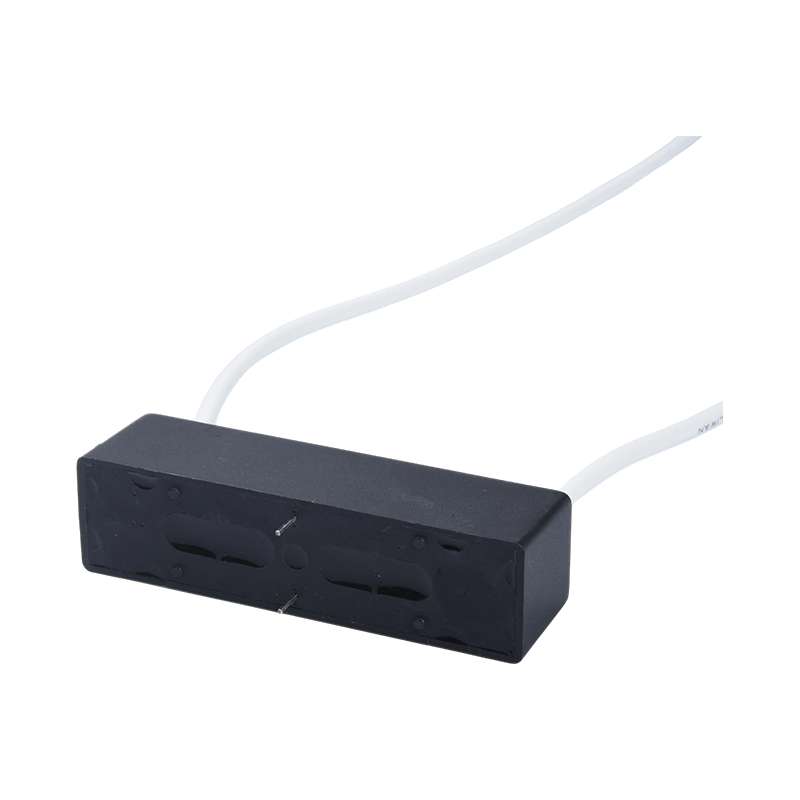

Fleksible installasjonsalternativer: Tilgjengelig i to konfigurasjoner: PCB-type og PCB med ledningstype, tilpasset ulike kretskortoppsett og krav til høyspenningskrypeavstand.
Bredt spolespenningsområde: Spolespenningen varierer fra 5VDC til 24VDC, noe som letter kompatibilitet med standard kontrollkretser.
Typiske bruksområder:
Nye energisystemer: Brukes i fotovoltaiske (PV) omformere og energilagringssystemer for å bytte høyspent DC samleskinner og kontrollere lading og utlading.
Høyspenningstestutstyr: Fungerer som en kjernebryterkomponent i høyspenningstestere for å tåle spenningstesting og isolasjonsdeteksjon.
Kraftelektronikk: Gir automatisk kretsbeskyttelse og kontroll i høyspenningsstrømomformere.
Luftfart: Egnet for høyspentkontrollkretser i flyelektronikkutstyr, som oppfyller strenge sikkerhetsstandarder.
Industriell høyspenningskontroll: Brukes i industriell automasjon for beskyttelse av høyspenningsutstyr og kretskoblingskontroll.
| Kontaktvurdering |
| Kontakt Arrangement | 1 Skjema A 1 Skjema B |
| Kontaktvurdering | 50W |
| Maks. svitsjespenning (DC eller AC PEAK) Maks | DC.7.5KV, |
| Nedbrytingsspenning min | DC.10KV |
| Maks. Byttestrøm | 2,0A |
| Maks. Bær strøm | 3,0A |
| Operation Life | Elektrisk | DC.10000V-1mA 0,5X106 MIN Operasjoner(R.L.) |
| Mekanisk | 1*108 MIN operasjoner(R.L.) |
| Spoleparameter (23℃) |
| Spolespenning (VDC) | Spole Motstand Ω± 10 % | Normal strøm (mA) | Frigjøringsspenning VDC(min) (10 % av merkespenningen) | Hent spenning VDC (maks.) (80 % av merkespenningen) |
| Vurdert | Maks |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Forsiktig:1, bruk av spolespenning som er lavere enn den nominelle spolespenningen vil kompromittere driften av reléet.
2. Opptaks- og slippspenning er kun for testformål og skal ikke brukes som designkriterier.
| Driftstilstand |
| Kontakt motstand | 150 mΩ |
| Nedbrytningsspenning | Åpne Kontakter | DC10KV |
| Kontakter til COIL | DC20KV |
| Isolasjonsmotstand | Åpne Kontakter | Åpne kontakter 1X109ΩMIN.(DC.100V) |
| Kontakter til COIL | Kontakter til spole 1X109ΩMIN.(DC.100V) |
| Elektromotorisk kapasitans | 2,0 pF MAX. |
| Driftstid | 4,0 mS |
| Utgivelsestid | 2,0 mS |
| Vibrasjon | 20G(0~55Hz.1,5mm) |
| Sjokk | 30G (11 mS, 1/2 Sin Wave) |
| Driftstemperatur | -20 ℃ - 70 ℃ |
| lagringstemperatur | -35 ℃ - 90 ℃ |
| Loddetemperatur | 5 sek. maks 260℃ |

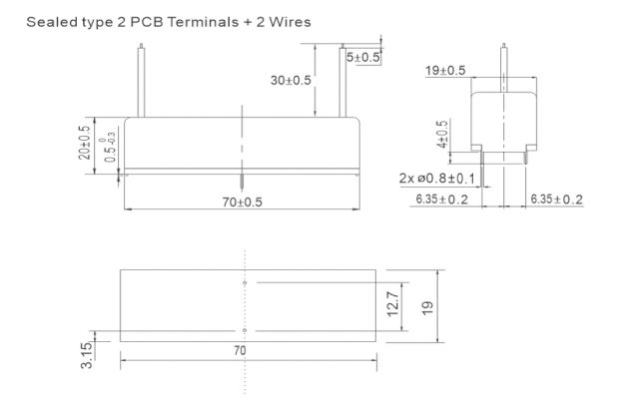

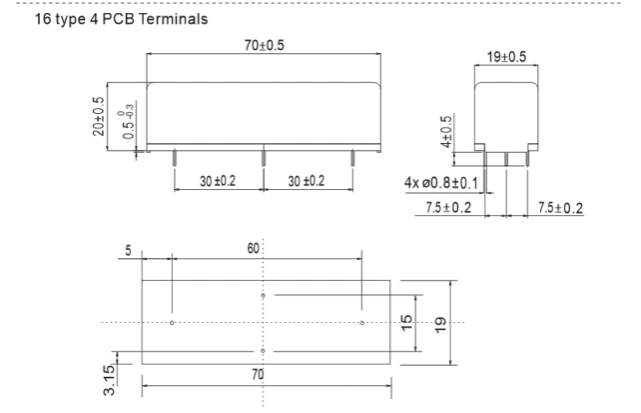

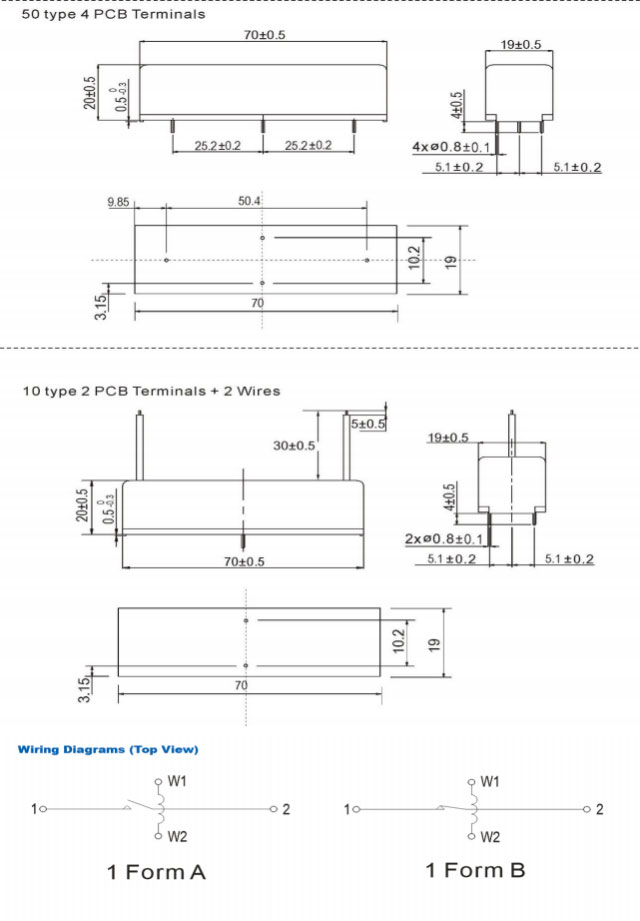

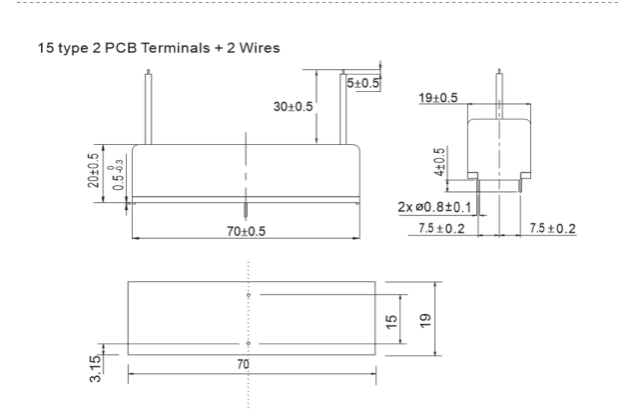

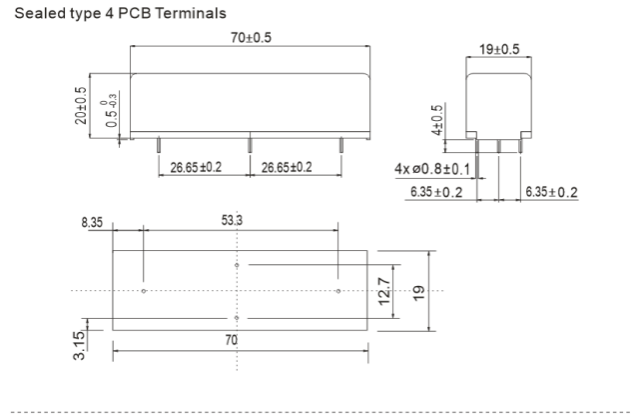

Dimensjoner(mm/tommer)
| Bestillingsinformasjon |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, kunstnummer: CYHVR 2, Spole nominell spenning (V): DC: 12,24 3, kontaktskjema:A: Normal åpen, B: Normal lukket 4, sammenbruddsspenning min.: DC:10 KV 5, Terminaltype: NIL: PCB-type, W: PCB Wire 6. Terminalavstand: NIL: Forseglet type, 15: 15 type, 16:16 type, 10:10 type, 50:50 type |
1. Sammenbruddsspenning er DC.15KV
2, PCB type, PCB Wire type
| Kontaktvurdering |
| Kontakt Arrangement | 1 Skjema A 1 Skjema B |
| Kontaktvurdering | 50W |
| Maks. svitsjespenning (DC eller AC PEAK) Maks | DC.10KV, |
| Nedbrytingsspenning min | DC. 15KV |
| Maks. Byttestrøm | 2,0A |
| Maks. Bær gjeldende | 3,0A |
| Operation Life | Elektrisk | DC.10000V-1mA 0,5X106 MIN operasjoner(R. L.) |
| Mekanisk | 1*108 MIN operasjoner(R.L.) |
