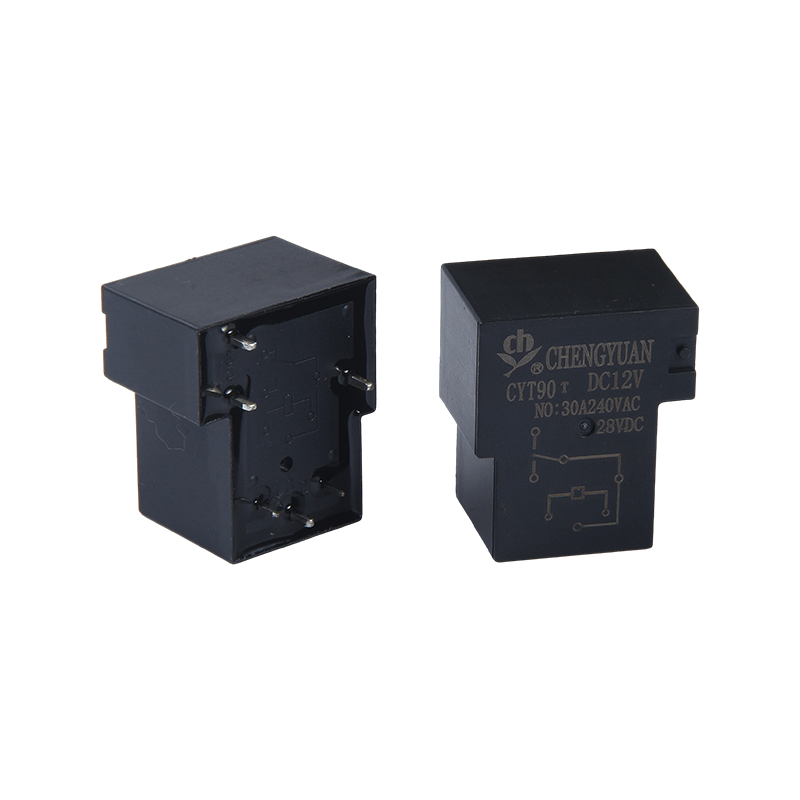

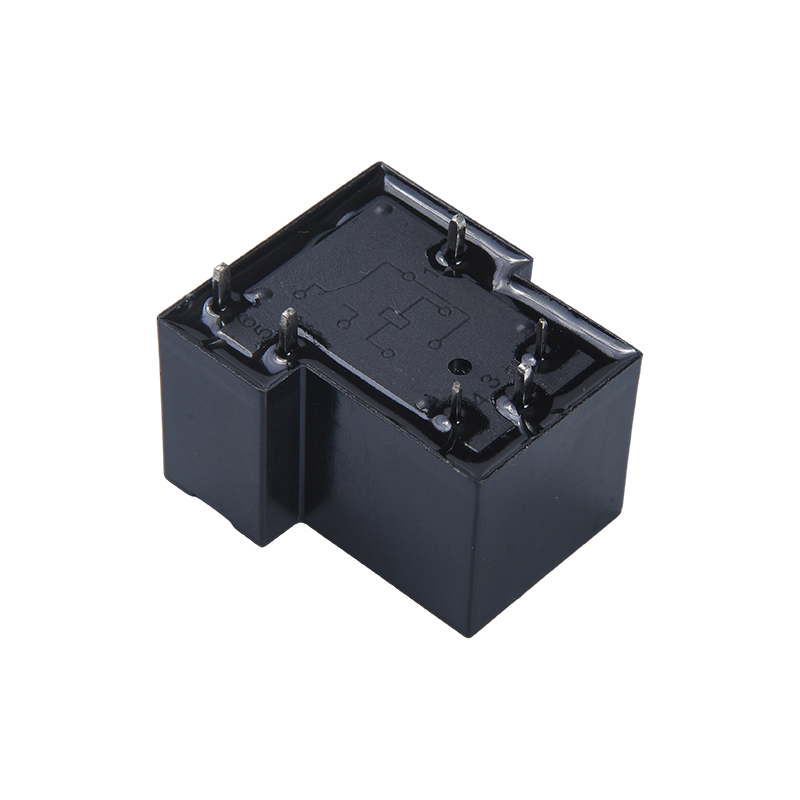

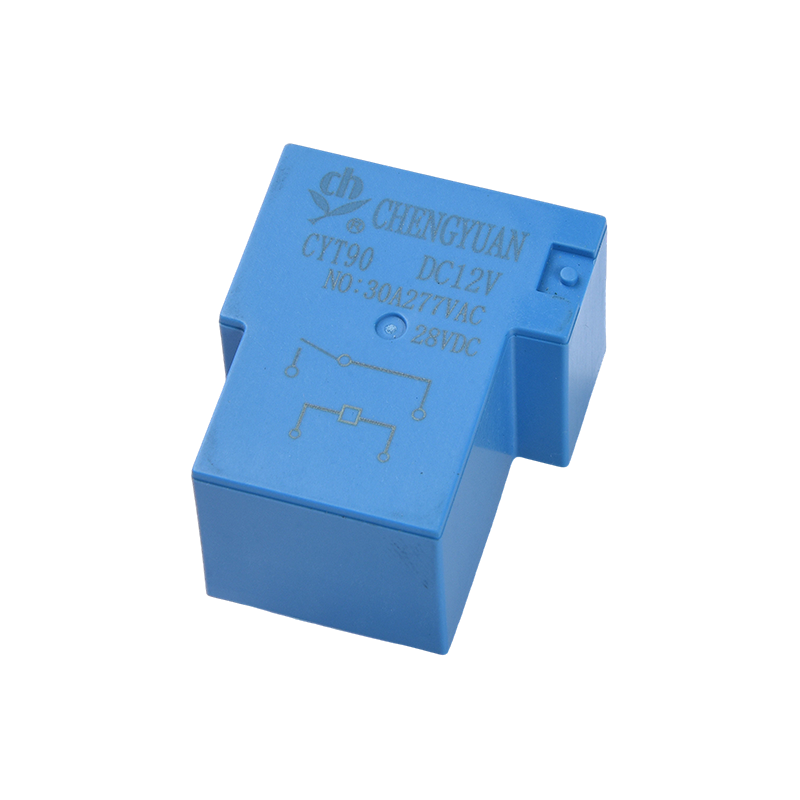

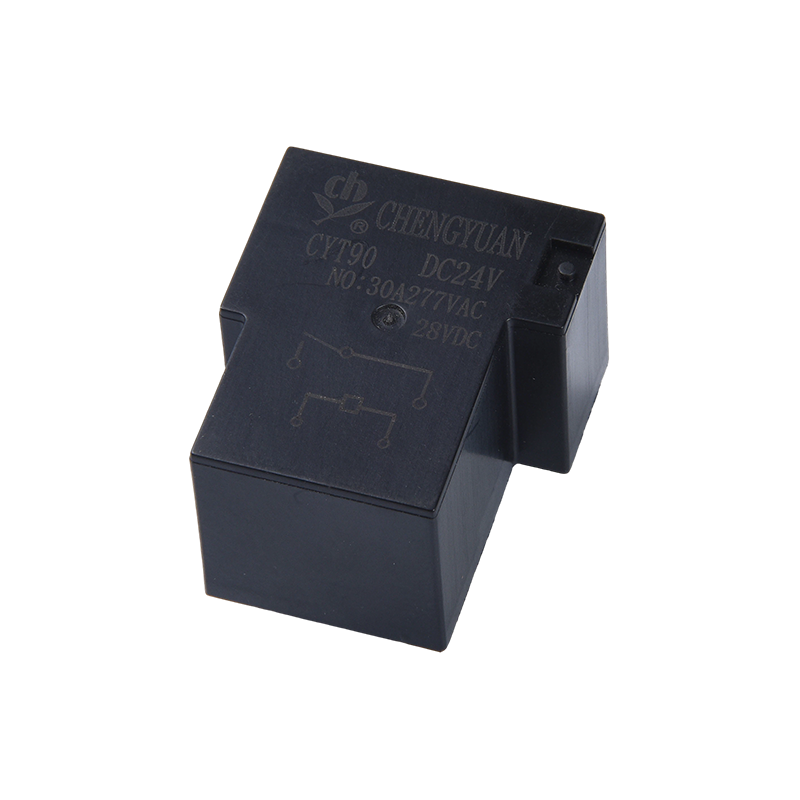

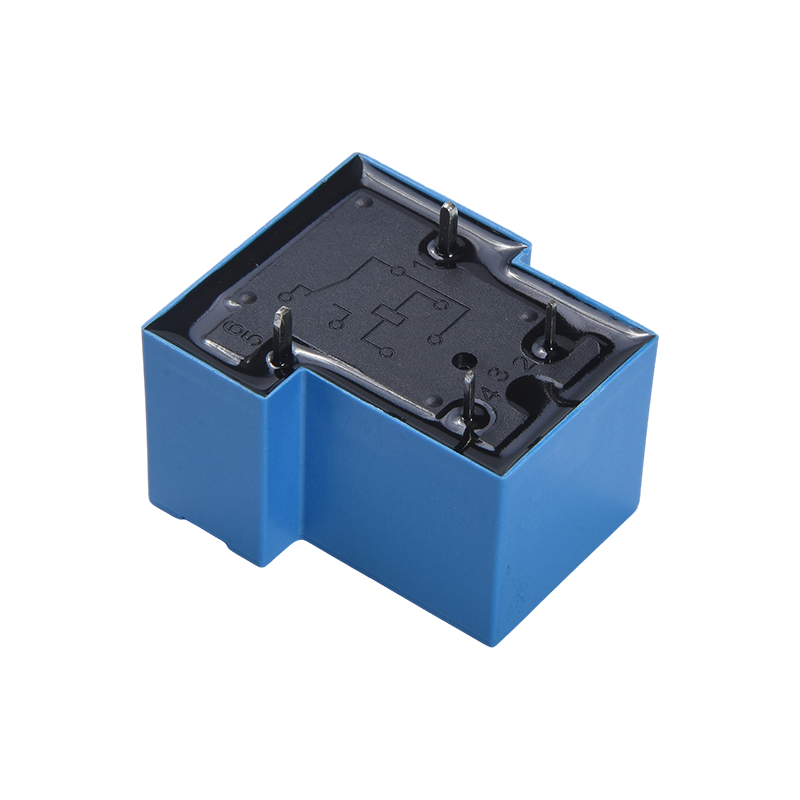

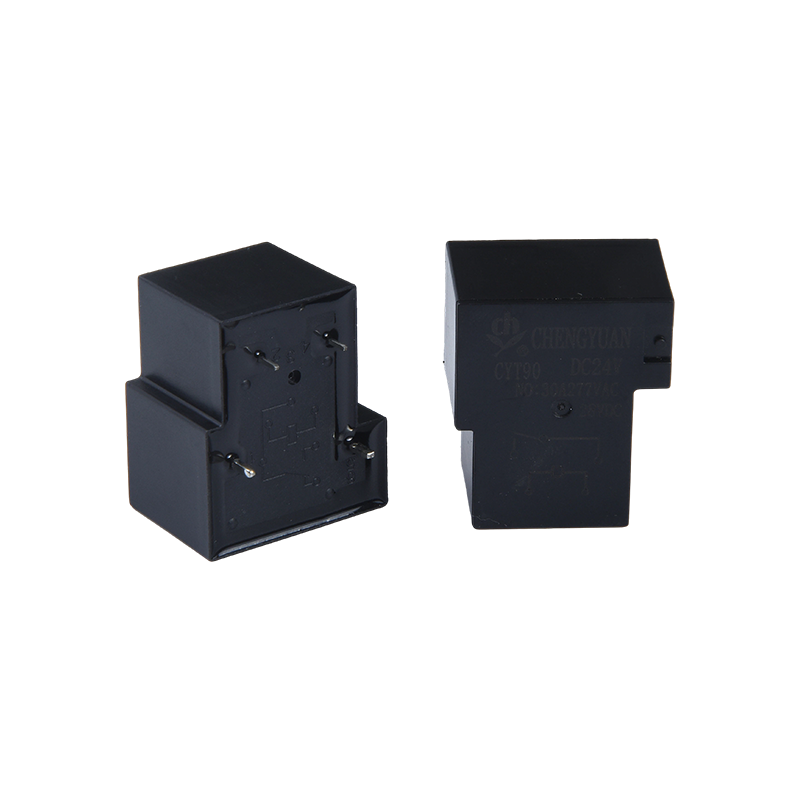

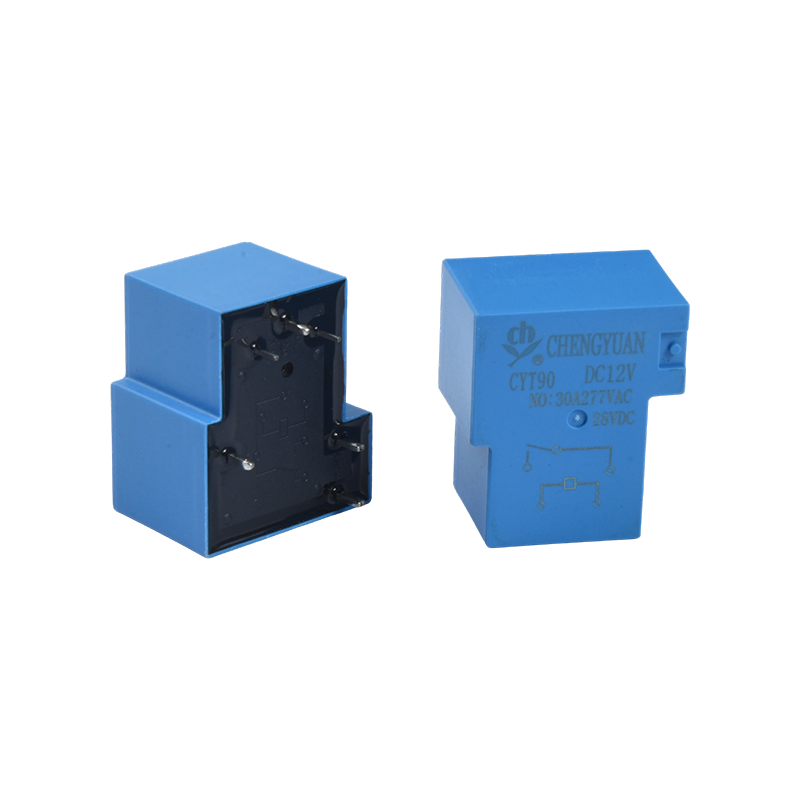

I. Funksjoner:
1. Flere monteringsalternativer: Gir ulike monteringsalternativer som passer til forskjellige installasjonsscenarier for utstyr, noe som forbedrer installasjonsvennligheten;
2. Kompakt design: Som et lite relé med høy effekt sparer dens kompakte størrelse intern installasjonsplass;
3. SPDT-struktur: Bruker en enpolet dobbeltkast-struktur, som gir klar svitsjingslogikk og tilpasser seg ulike kretskoblingsbehov med høy effekt.
II. Kjernefunksjoner og aktuelle scenarier:
1. Kjernefunksjoner: Gir høystrømssvitsjekontroll, signalkonvertering og lastsvitsjefunksjoner, som sikrer stabil drift av utstyrskretser med høy effekt;
2. Hvitevarer: Egnet for klimaanlegg, induksjonskomfyrer, kjøleskap, riskokere og andre husholdningsapparater, noe som muliggjør styring av høyeffektbelastningsbytte;
3. Industriell kontroll: Egnet for varmeovner, ventilasjonsenheter og annet utstyr innen industriell automasjon, og oppfyller kravene til høystrømskontroll i industrielle scenarier;
4. Smarthjem og nye teknologier: Gjelder for sikkerhetsutstyr, lyssystemer, nytt energiutstyr og tingenes internett, som støtter signalkonvertering og lastbytte.
IV. Viktige fordeler:
1. Høyeffekthåndtering: Design med høy kontakteffekt håndterer pålitelig 20A/30A høystrømsscenarier, og tilbyr sterk tilpasningsevne.
2. Fleksibel installasjon: Flere monteringsalternativer er tilgjengelige, kompatible med ulike utstyrsinstallasjonskrav.
3. Bredt spekter av bruksområder: Dekker flere felt, inkludert husholdningsapparater, industriell kontroll, smarte hjem og ny energi, og tilbyr sterk allsidighet.
4. Kompakt størrelse og høy effekt: Oppnår høy effekt i en kompakt størrelse, og oppfyller de to kravene til utstyrsminiatyrisering og høyeffektkontroll.
Kontaktdata
| Type | CYT90 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 6VDC) |
| Vurdert belastning (resistiv belastning) | 20A/30A 250VAC |
| Maks. bytte strøm | 20A/30A |
| Maks. byttespenning | 250VAC |
| Maks. bytte strøm | 5000VA/7500VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15 ms maks. (Ingen diode) |
| Utgivelsestid | 10 ms Maks. ( Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1500VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 2500VAC , 50/60Hz i 1 min |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 100 G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca.24g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 180 | 27 | Omtrent 0,9 W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dataene vist ovenfor er startverdier. Ikke bruk maksimal tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

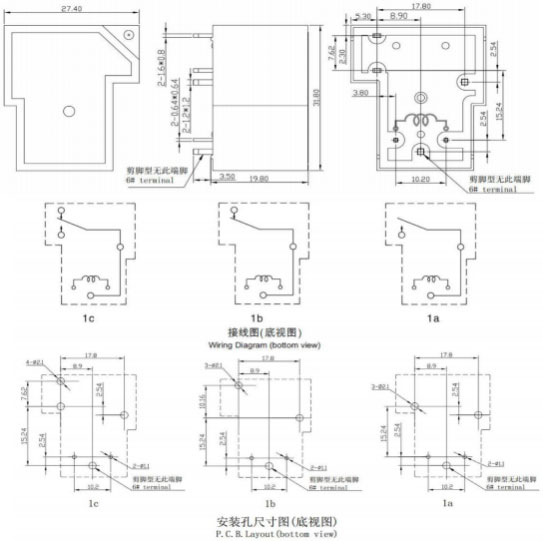

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

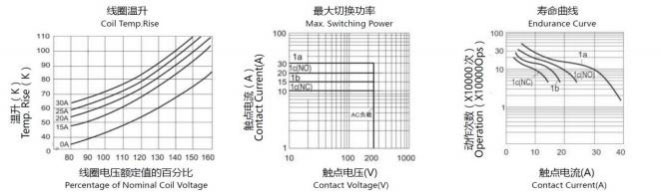

Karakteristiske kurver
Bestillingsinformasjon
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYT90
2: Antall poler: 1-1 pol
3: Kontaktordning: A Form A ; B Form B ; C-skjema C
4: Nominell spenning: 5,6,9,12,15,18,24,48VDC
5: Farge på kabinettet: H-svart; L-blå
6: Spoletype: D-0,9W
7: Beskyttende konstruksjon: S-Flux-sikret,
SH-Sealed type vaskbar
8: Spesialparameter: Null-standardtype
Bokstav eller tall - Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
