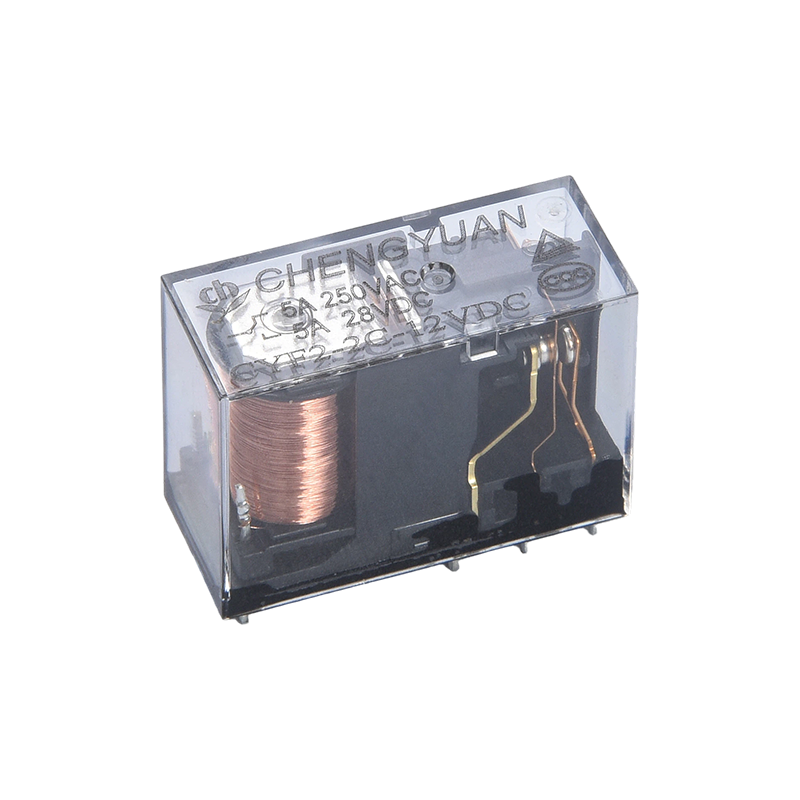

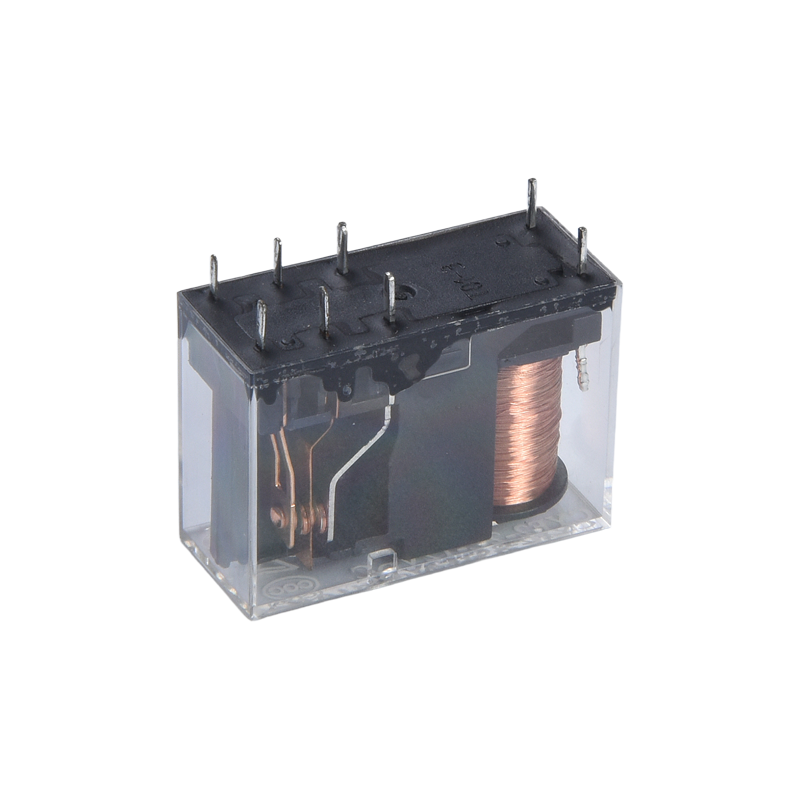

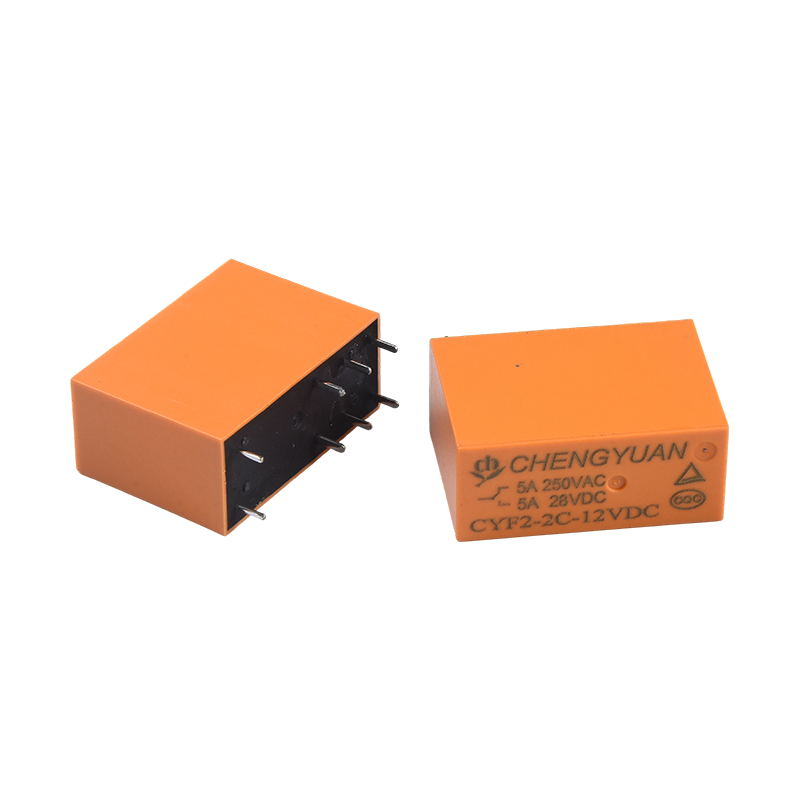

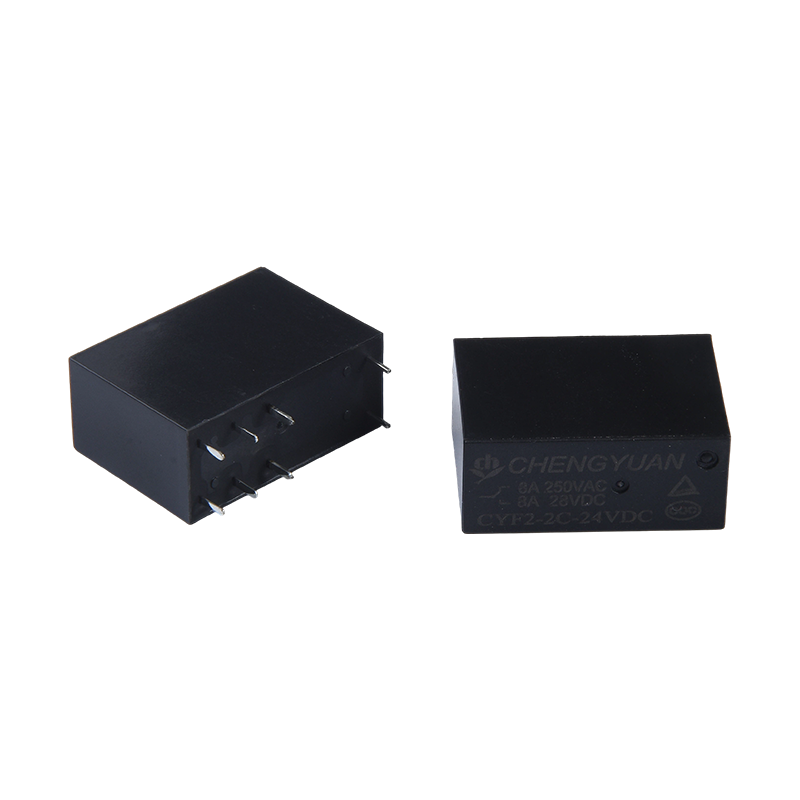

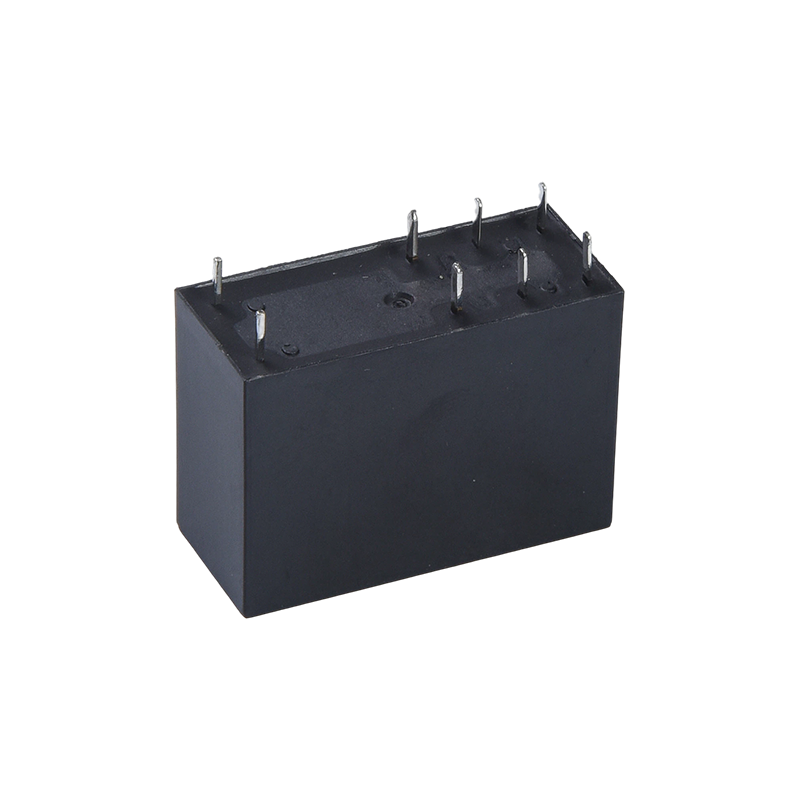

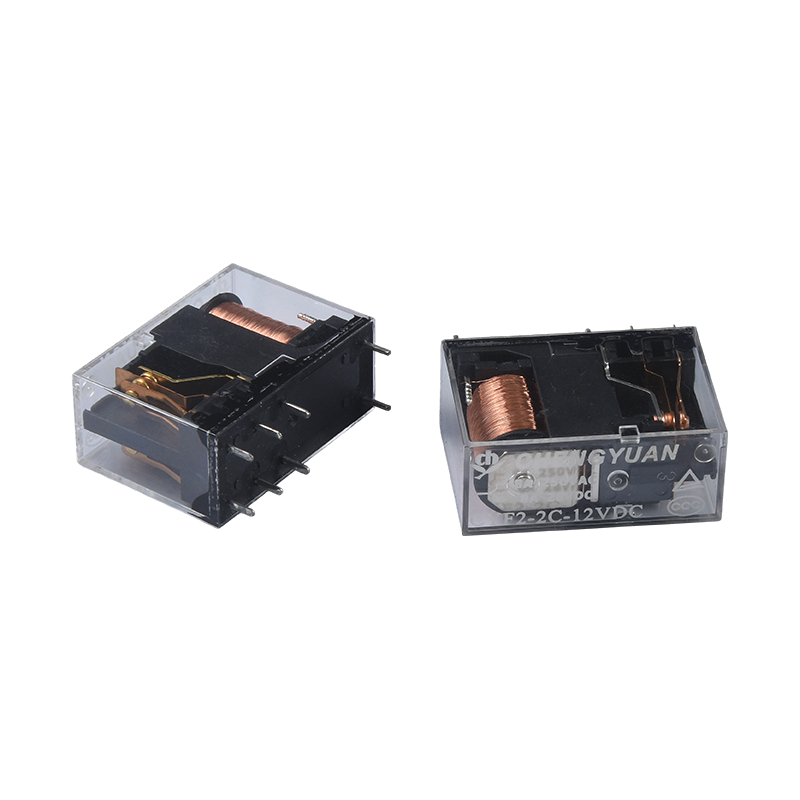

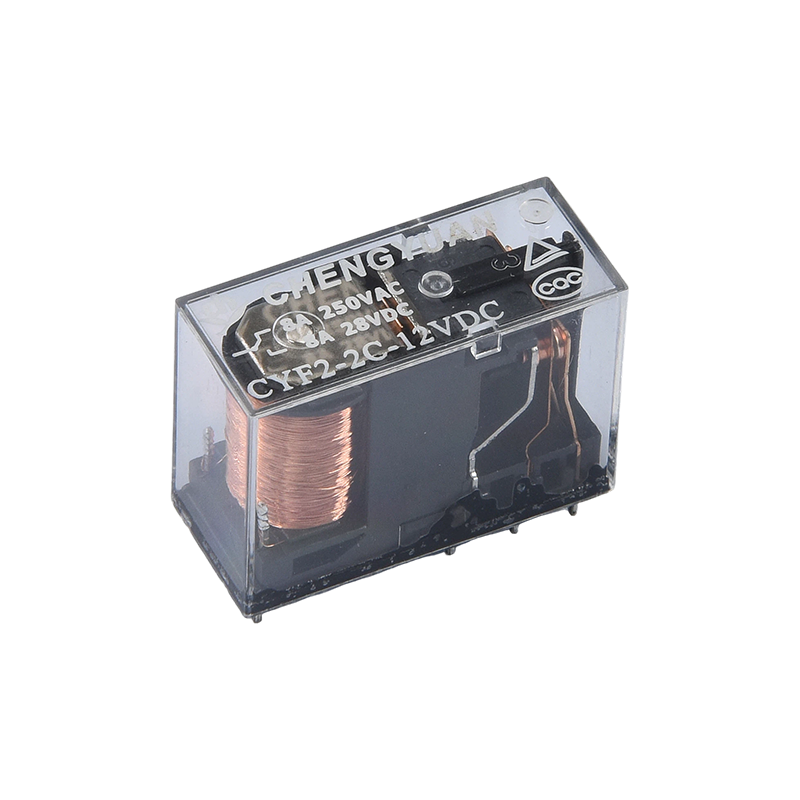

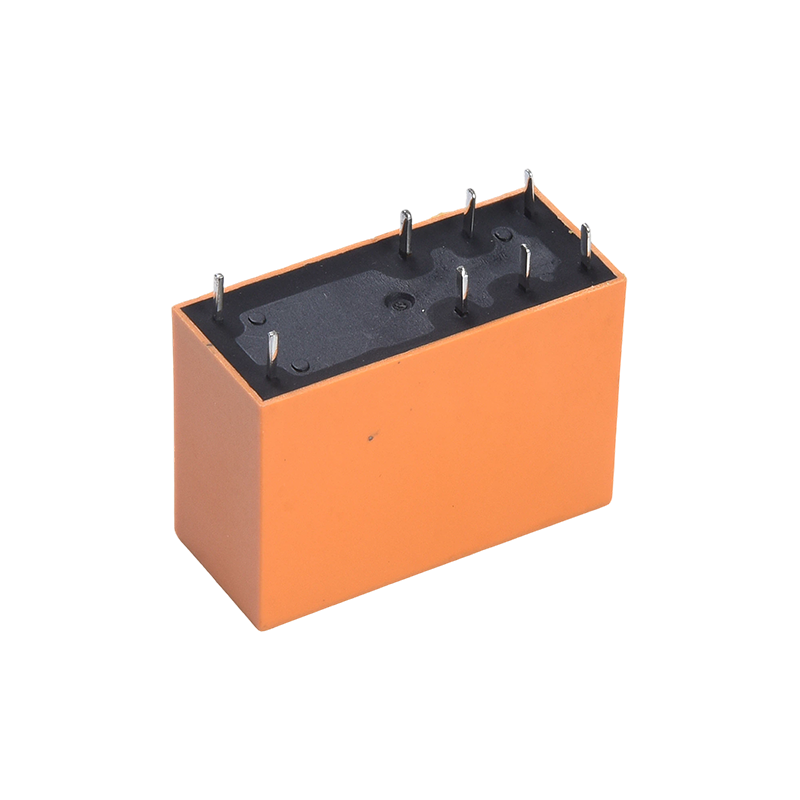

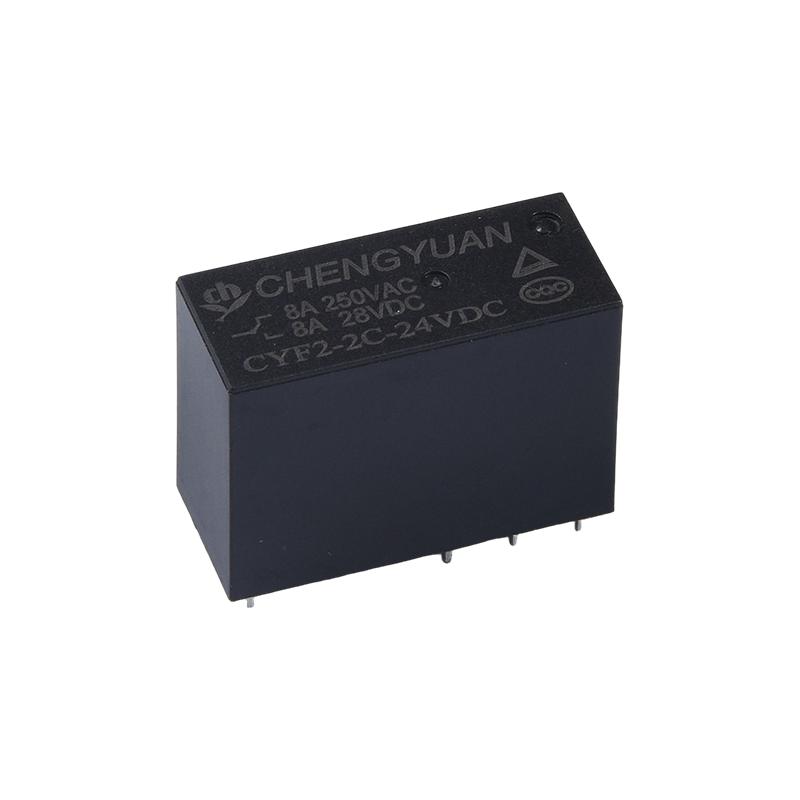

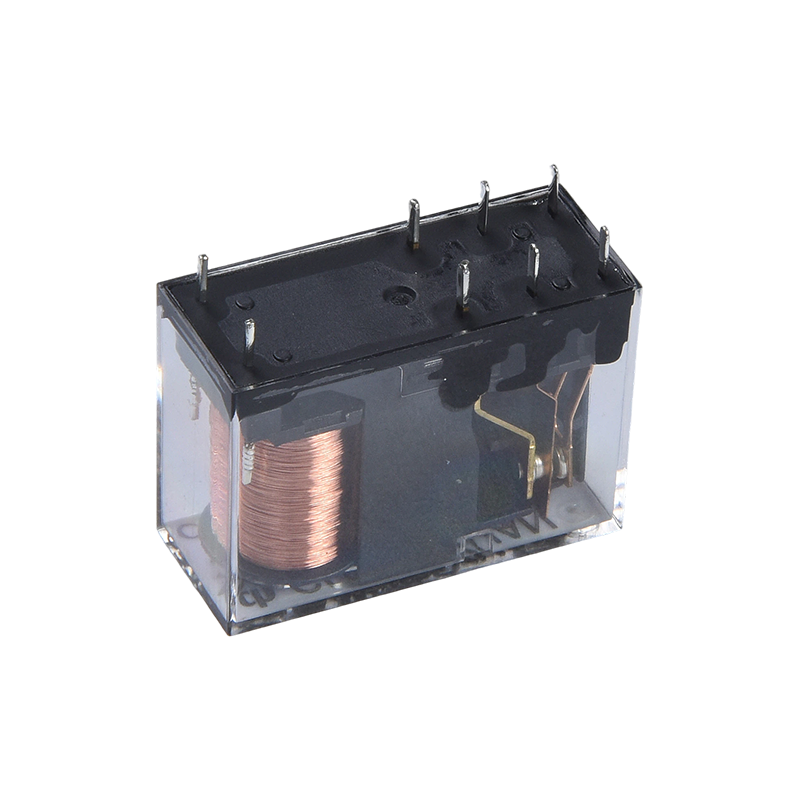

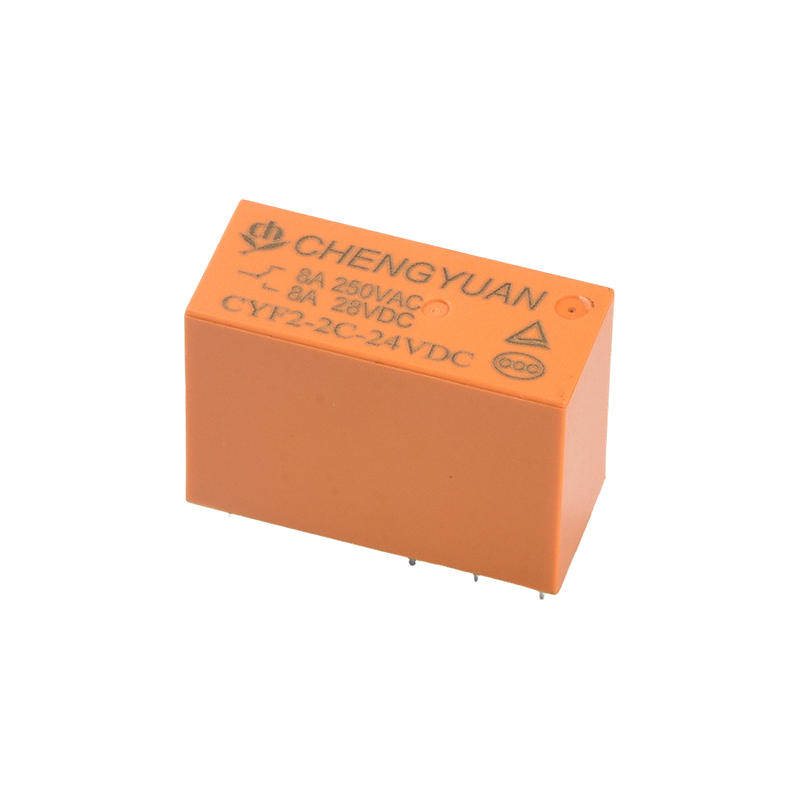

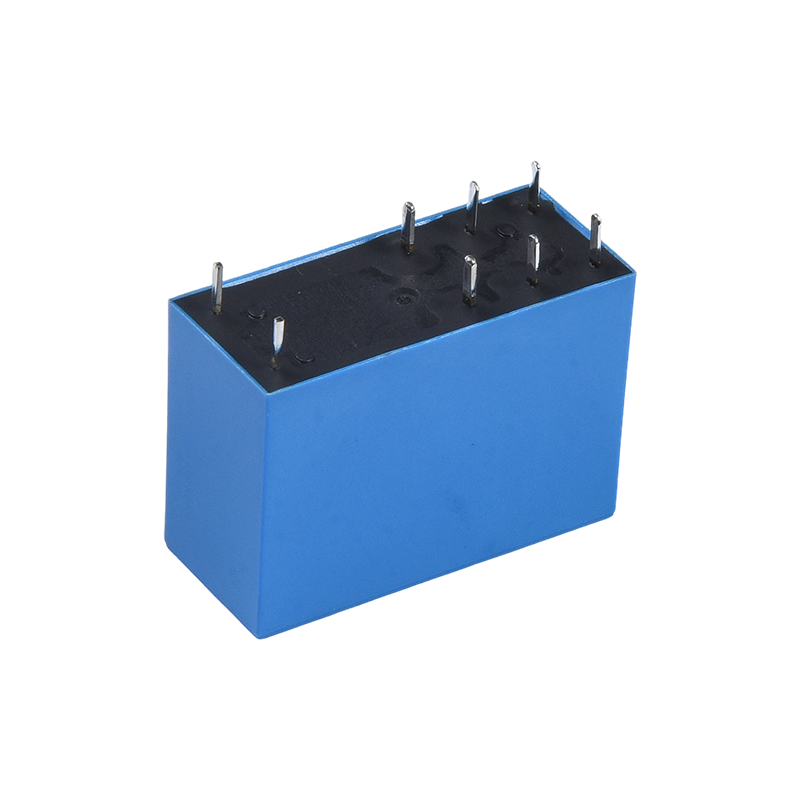

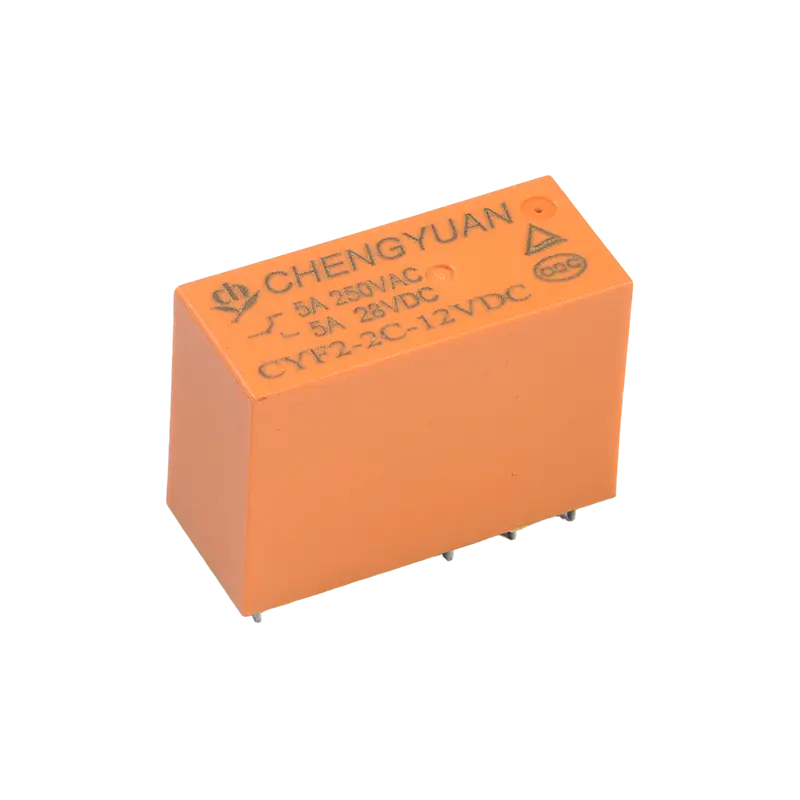

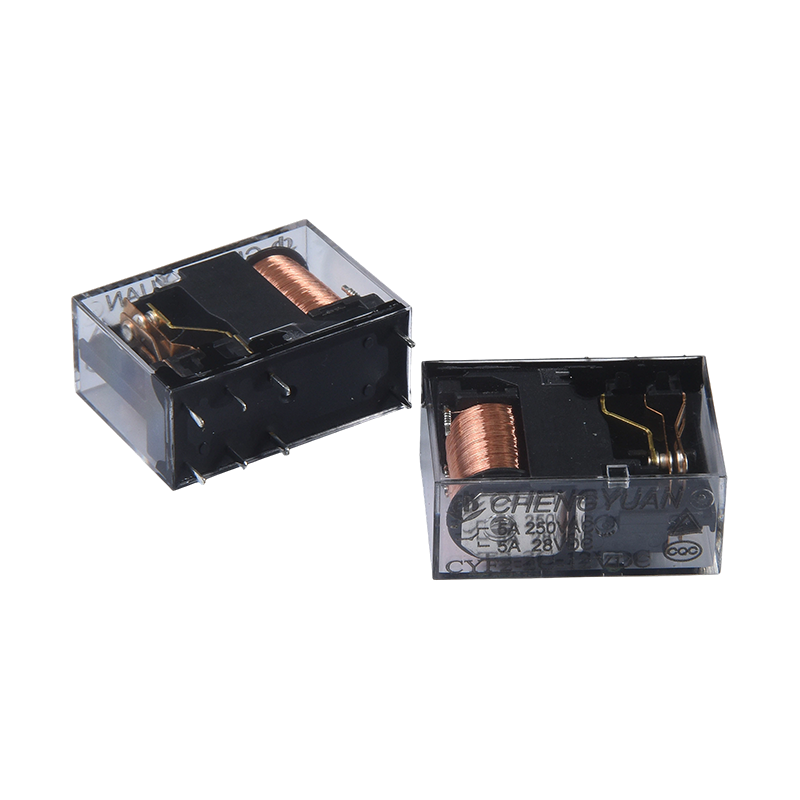

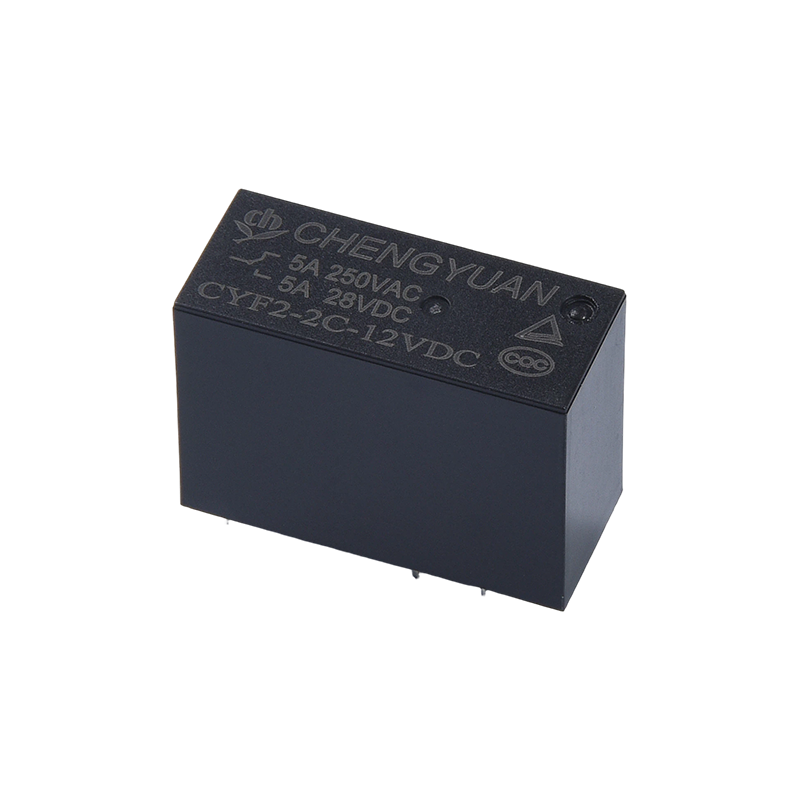

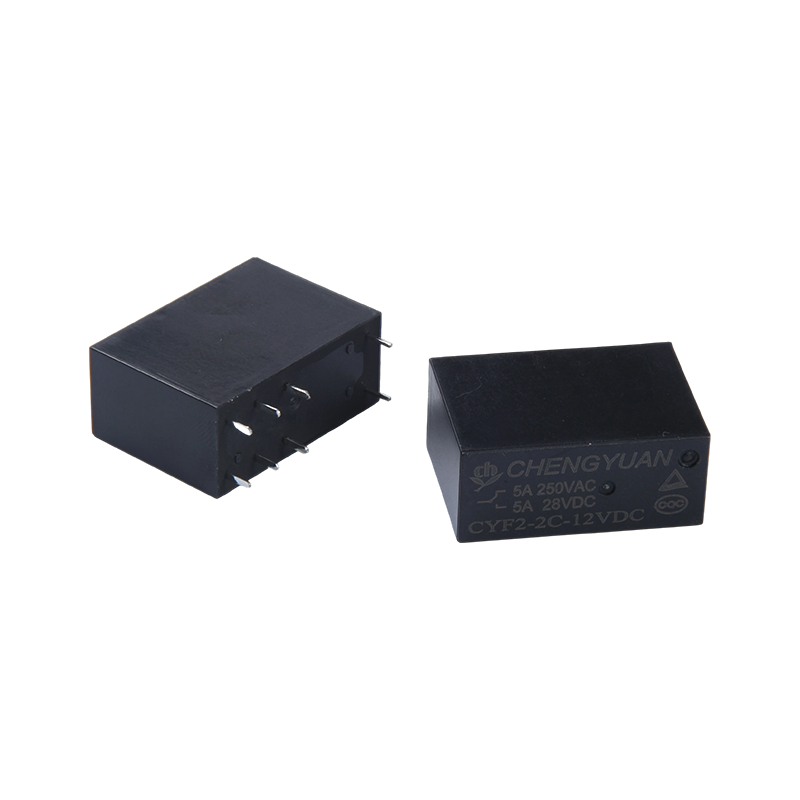

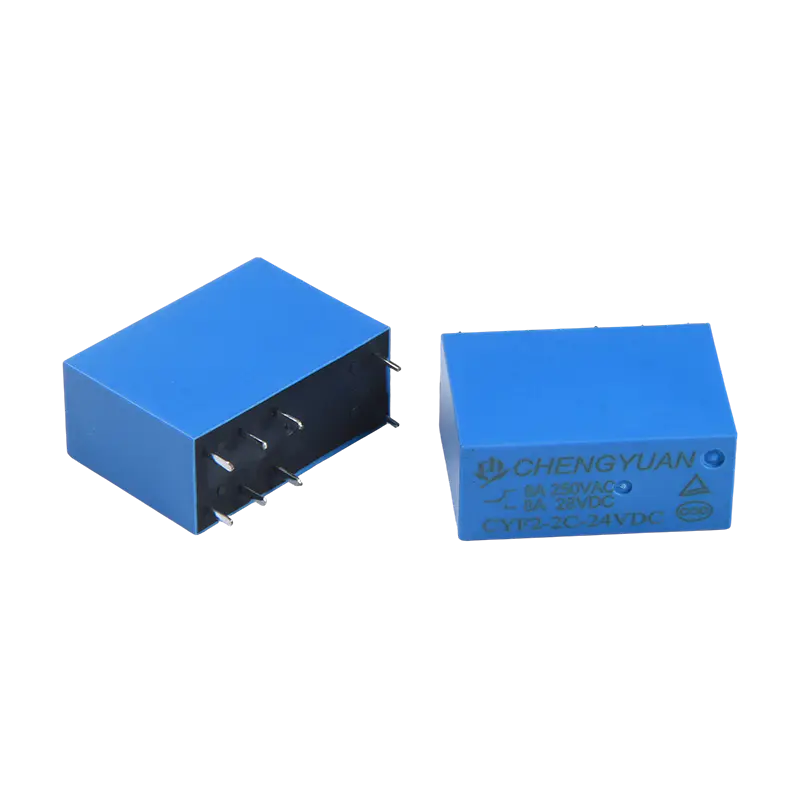

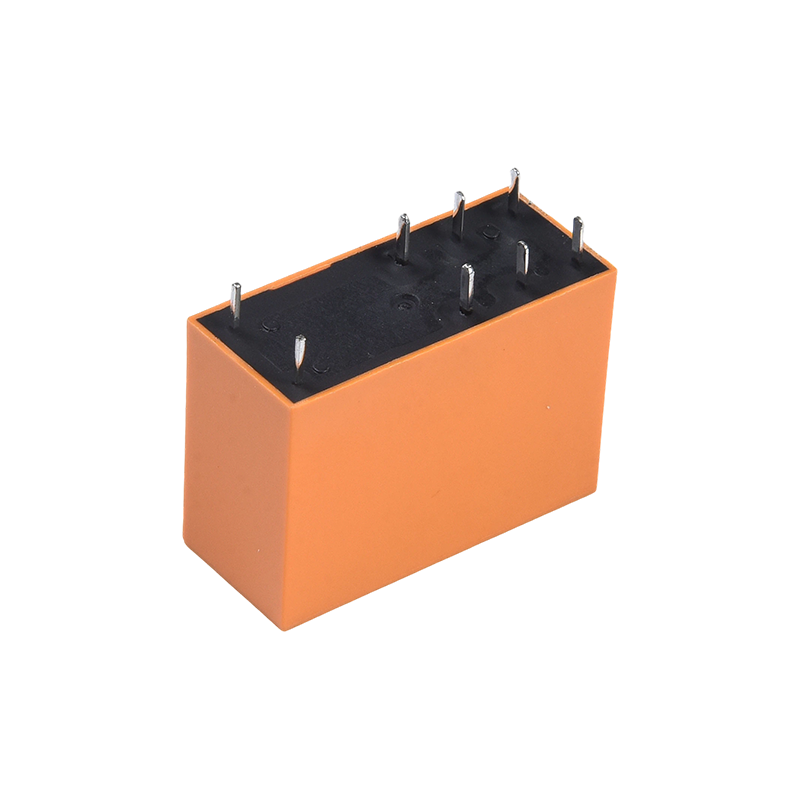

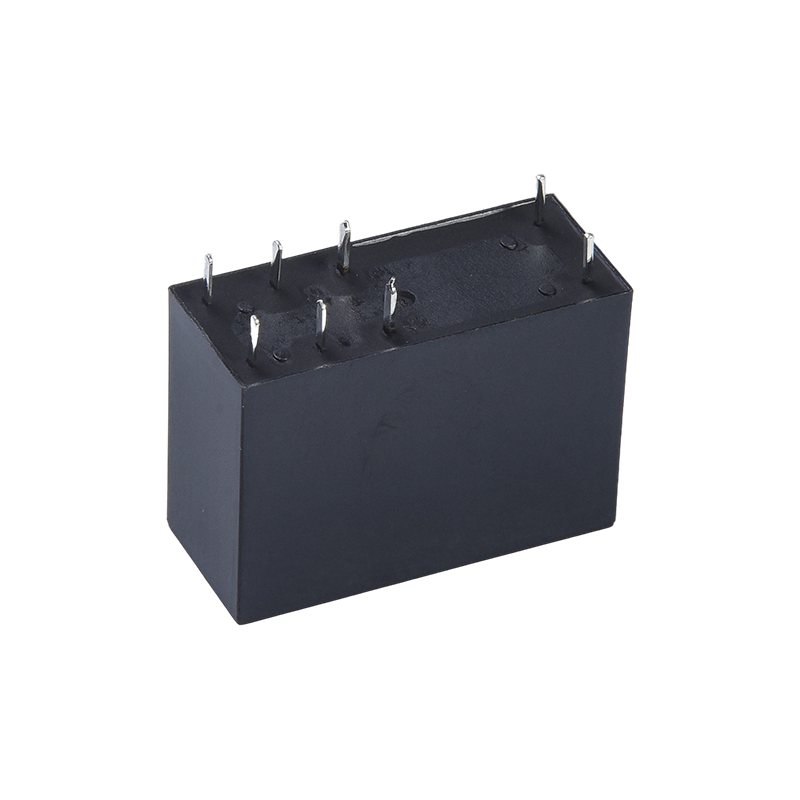

Funksjoner:
Høybelastningstilpasning: 17 amp kontaktsvitsjekapasitet, som dekker flere belastningsspesifikasjoner (2 sett med 5A/8A, 1 sett med 10A/12A/16A), egnet for forskjellige strømkretskrav;
DPDT-struktur: Dobbeltpolet dobbeltkastdesign muliggjør samtidig/uavhengig svitsjing av to sett med kretser, utvider kontrollfunksjoner og reduserer antall komponenter.
Høyspenningsmotstandsisolasjon: 5000 volt tåler spenning mellom spole og kontakter, utmerket isolasjonsytelse, reduserer risikoen for kretsbrudd;
Bred spenningskompatibilitet: 3VDC-48VDC spolespenningsområde, direkte kompatibel med ulike kontrollkretser uten behov for ekstra spenningskonverteringskomponenter;
Kompakt installasjon: Liten størrelse, 8-pinners struktur, egnet for PCB-oppsett med høy tetthet, sparer intern utstyrsplass;
Autoritativ sertifisering: Sertifisert av TUV og CQC, oppfyller internasjonale og nasjonale sikkerhetsstandarder, egnet for flere regionale markeder.
Stabil drift: Pålitelig bryterkontroll basert på elektromagnetiske prinsipper, stabil kontaktmotstand, rask respons, egnet for kontinuerlig drift i miljøer med lav effekt.
Praktisk montering: Vanlig 8-pinners struktur forenkler automatisert lodding, forbedrer produksjonseffektiviteten og reduserer monteringsfeil. Gjeldende
Scenarier:
Industrielt felt: Signalsvitsjing og effektkontroll for industrielt automasjonsutstyr, PLS-kontrollsystemer og elektriske verktøymaskiner;
Strømforsyningsbeskyttelse: Byttekretser for UPS avbruddsfri strømforsyningssystemer, som sikrer en kontinuerlig strømforsyning;
Husholdningsapparater: Kontrollkretser for store husholdningsapparater som vaskemaskiner, kjøleskap og klimaanlegg, som muliggjør belastningsbytte og modusvalg;
Audiovisuelt og sikkerhet: Signalbytte for lydutstyr, og kretskontroll for sikkerhetsalarmsystemer;
Andre elektroniske enheter: Kontrollkretser for TV-er (TV-er), og strømstyringsmoduler for små elektroniske instrumenter.
Kontaktdata
| Type | CYF2 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 5A/8A 250VAC |
| Maks. bytte strøm | 8A |
| Maks. byttespenning | 277VAC |
| Maks. bytte strøm | 2216VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15 ms maks. (Ingen diode) |
| Utgivelsestid | 5 ms maks. (Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Vibrasjonsmotstand | Destruktiv | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca. 14g |
Spoledata (ved 20 ℃)
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 240 | 12.5 | Ca 0,72W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ca 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dataene som vises ovenfor er startverdier. Ikke bruk den maksimalt tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

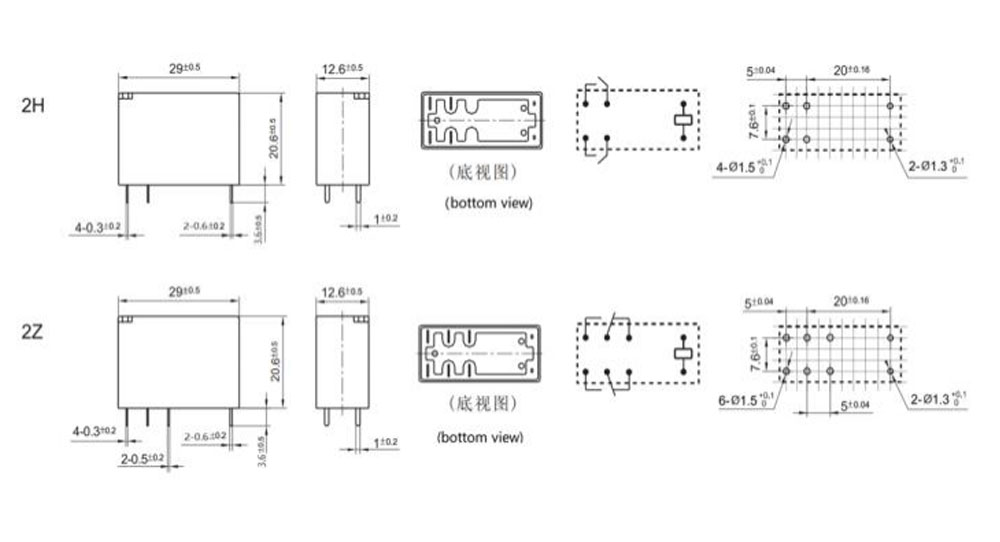

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)

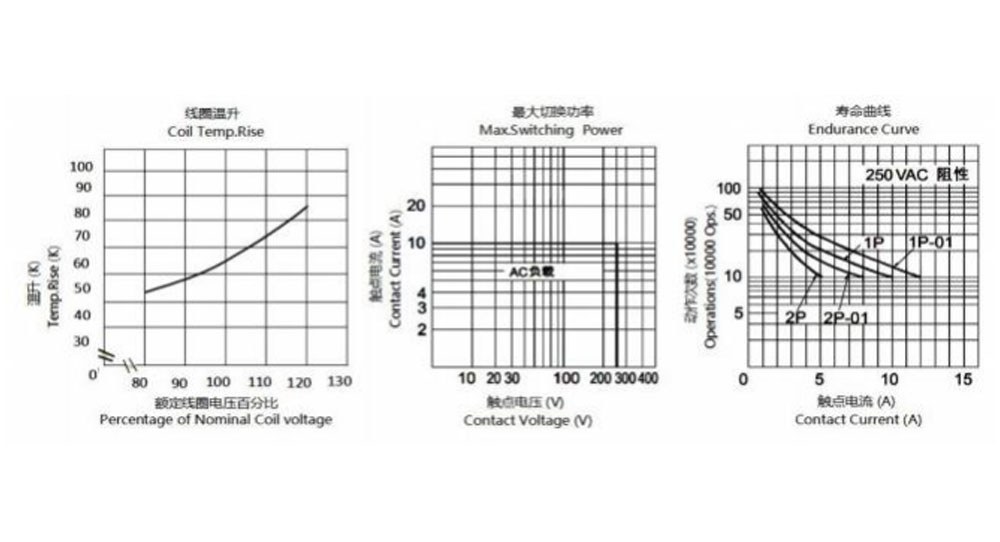

Karakteristiske kurver
Bestillingsinformasjon
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Type: CYF2
2： Hans 8A Null -5A
3: Antall poler: 2-2 poler
4: Kontakt ordning: C From C ; H Fra A ; B Fra B
5: Nominell spenning: 3,5,6,9,12,18,24,48VDC
6: Innkapslingsfarge: T - Transparent, H-Black, L-Blue
7: Spole Pwor: D-0,72W L-0,54W
8: Beskyttende konstruksjon: S-Flux proofed,
SH-Sealed-type vaskbar
9: Spesial parameter: Null-standard type
Bokstav eller tall – Spesielt krav
Flukssikre releer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv osv.
Vannrengjøring eller overflatebehandling anbefales ikke etter at de flukssikre reléene er satt sammen på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjonene kan endres uten forutgående varsel.
Vi kunne ikke evaluere alle ytelsene og alle parametrene for hver mulig applikasjon. Derfor bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres egen applikasjon. For forseglede releer, etter installasjon og rengjøring, åpner du ventilasjonshullet i dekselet før bruk. Hvis det er noe spørsmål, kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å avgjøre hvilket produkt skal brukes.
