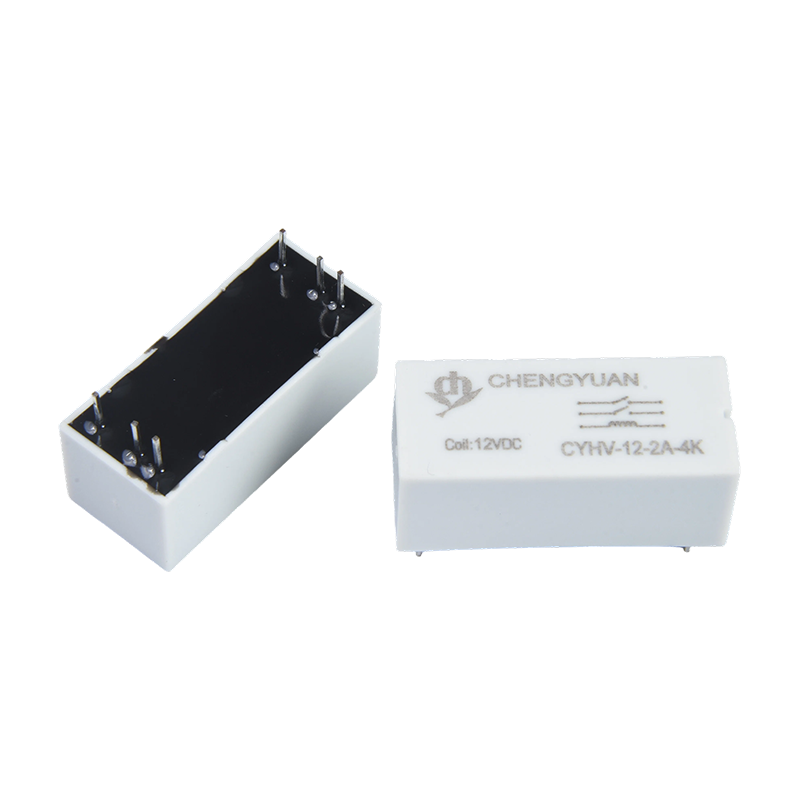

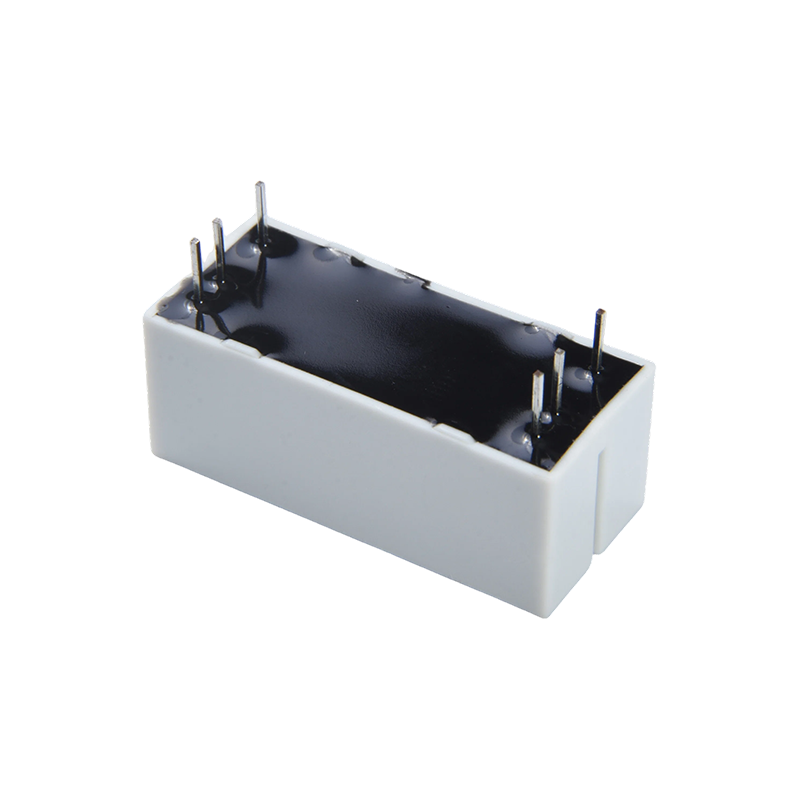

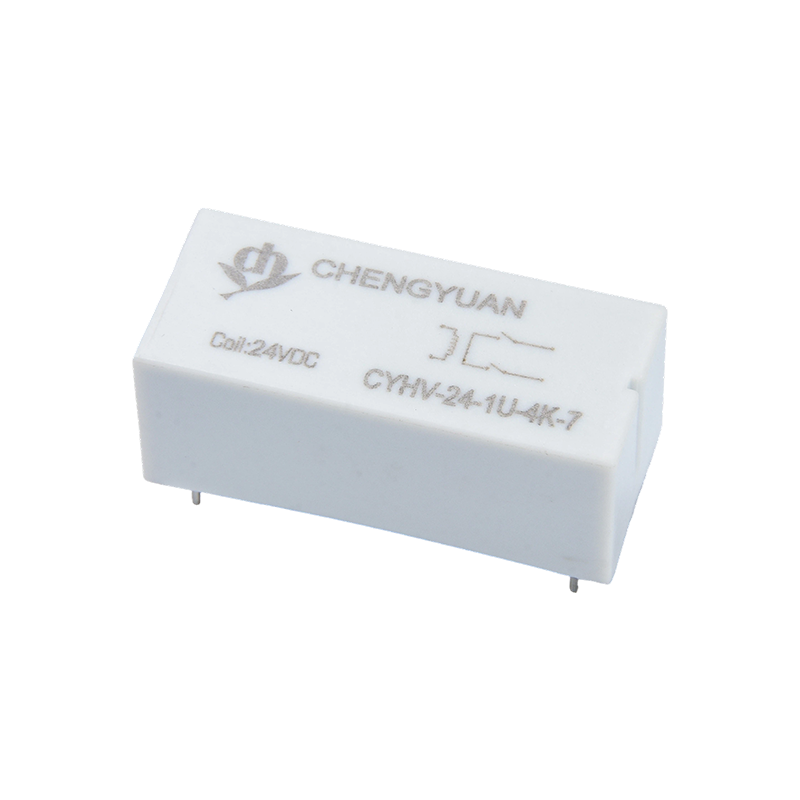

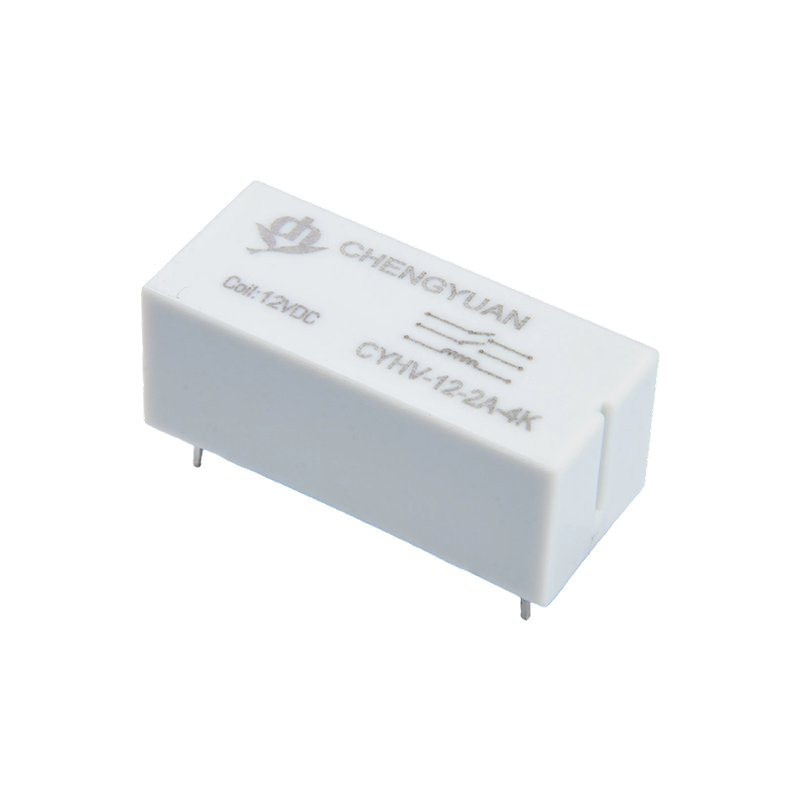

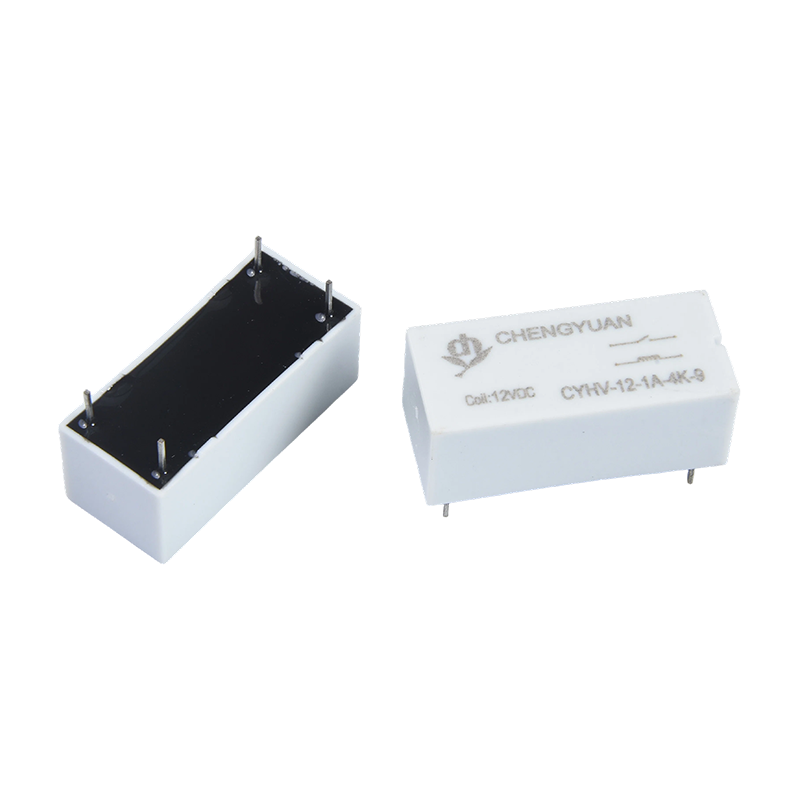

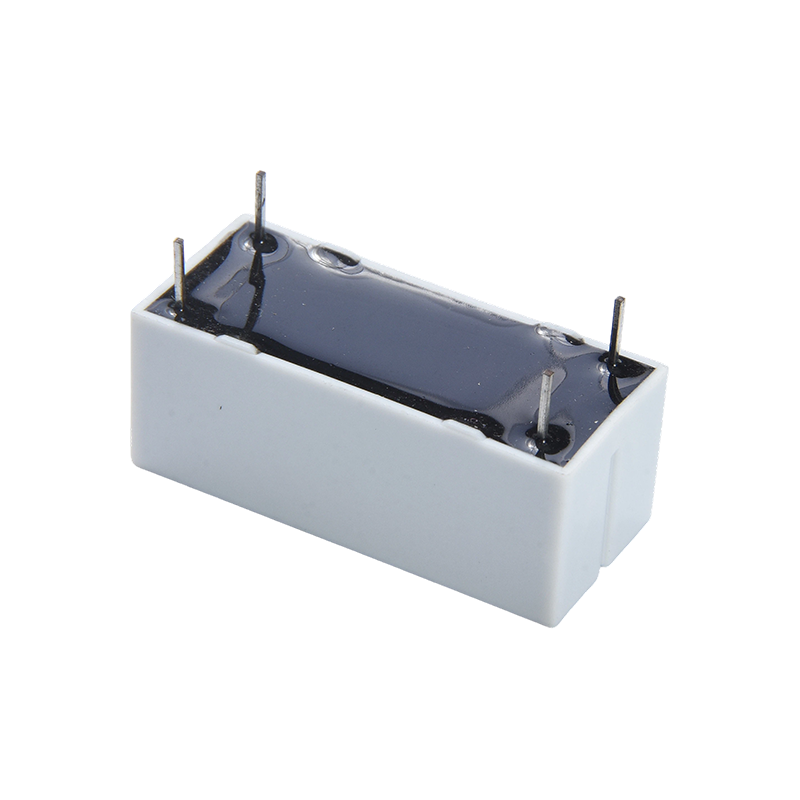

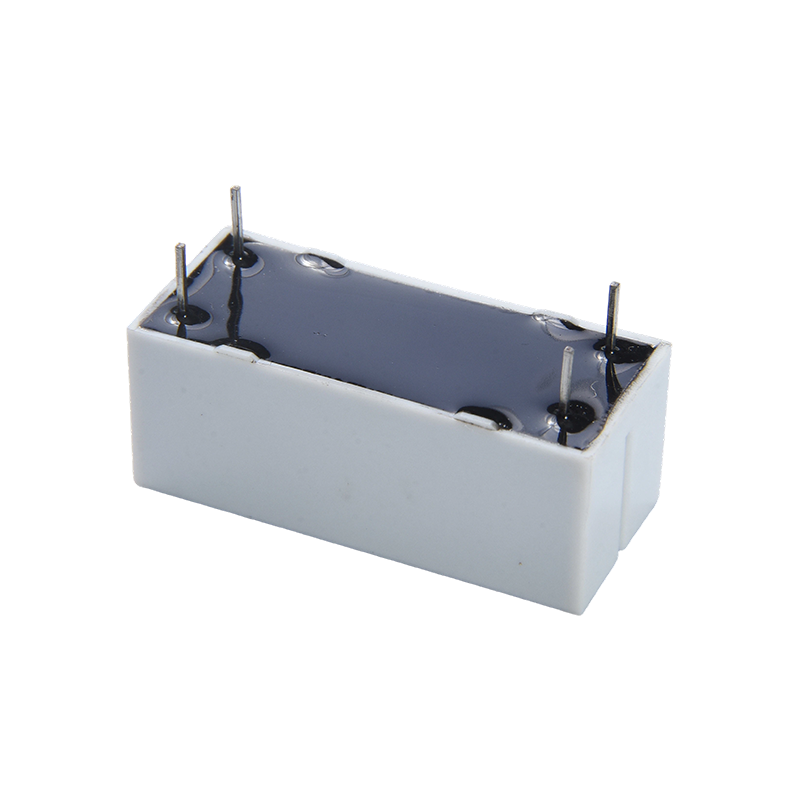

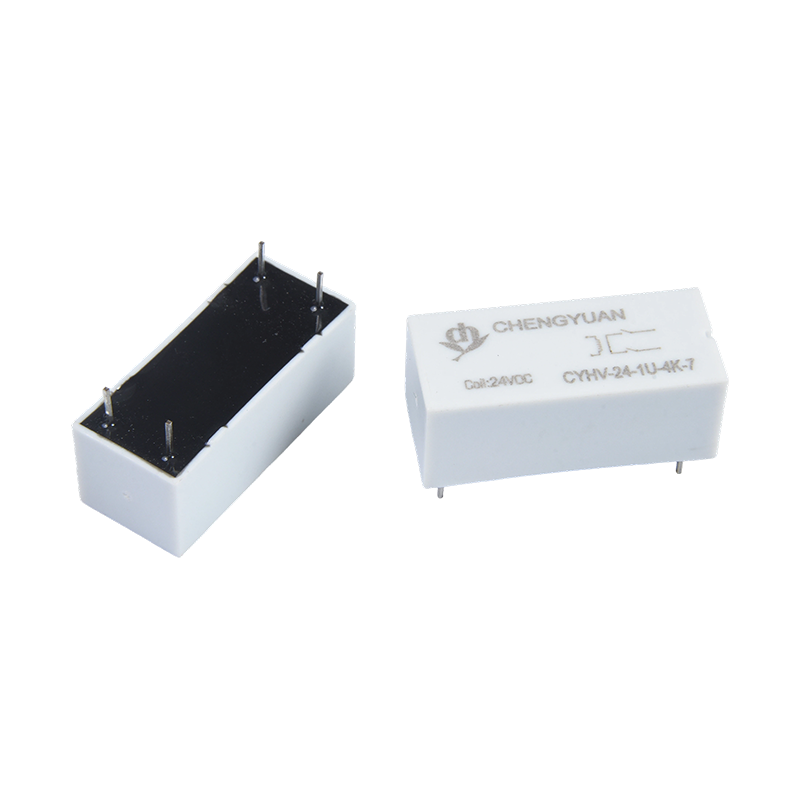

Produktfordeler:
Ultrahøy spenningsisolasjon: Tåler spenning mellom kontakter opp til 6000V, og gir utmerkede høyspenningsisoleringsevner for PCB-nivå reléer, og blokkerer effektivt høyspentinterferens.
Høyspent lavstrømssvitsjing: Optimalisert for å bytte svake strømmer under høy spenning (f.eks. 10mA @ 1500VDC) eller konvensjonelle strømmer under lavspenning (f.eks. 1A @ 30VDC), med et klart definert bruksområde.
Forseglet struktur med lang levetid: Reed-bryteren er forseglet i en inert gass, uten bevegelige slitedeler, noe som resulterer i en ekstremt lang mekanisk levetid og immunitet mot miljøstøv og fuktighet.
Nøkkelfunksjoner:
Belastningsspesifikasjoner for flere nivåer: Støtter ulike belastningsforhold: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, som tar imot både høyspent mikrostrøm og lavspent konvensjonelle strømscenarier.
Høyfølsom spole: Lavt spoledrivende strømforbruk, kompatibel med 3-24VDC lavspenningskontrollsignaler, enkelt drevet direkte av integrerte kretser.
Kompakt PCB-montering: Miniatyrpakkedesign, direkte loddet til PCB, sparer plass og egnet for interne oppsett med høy tetthet.
Rask respons: Rask reedbryterhandling og kort koblingstid oppfyller tidskravene for signalsampling i instrumentering.
Hovedapplikasjoner:
Sikkerhetsovervåkingsutstyr: Brukes i høyspentsignalsampling eller testkretsbytte i isolasjonsmonitorer, tåler spenningstestere og feilbuedetektorer.
Presisjonsinstrumenter: Integrert i høypresisjonsstrømforsyninger, målere og medisinsk bildebehandlingsutstyr (som røntgenhøyspentgeneratorkontroll) for å gi høyspentisolasjon og signalbytte.
Kommunikasjon og industriell kontroll: Brukes som en pålitelig isolasjons- og svitsjkomponent i kommunikasjonsgrensesnitt og PLS-høyspentinngangsmoduler som krever høypotensialisolasjon.
Nye energisystemer: Brukt i isolasjonskretser for spenningsprøvetaking av fotovoltaiske omformere og batteristyringssystemer (BMS).
| Kontaktdata |
| Type | CYHV |
| Kontaktmateriale | elektroplate Ir Rh |
| Kontakt Arrangement | 1A; 2A; 1U |
| Kontaktmotstand | 1A/2A:150mΩ Maks.(ved 1A 16VDC) 1U:150mΩ*2 Maks.(ved 1A 16VDC) |
| Nominell belastning (resistiv belastning) | 100W |
| Maks. byttestrøm | 1A |
| Maks. byttespenning | 1000VDC |
| Maks. Bærer strøm | 2,5A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 1 ms Maks. ( Ingen diode) |
| Utgivelsestid | 0,3 ms Maks. ( Ingen diode) |
| Isolasjonsmotstand | Min 100 MΩ (ved 100 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: (1A/2A)4000VAC, (1U)6000VDC |
| Mellom spole og kontakt: (1A/2A)4000VAC, (1U)6000VDC |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 100000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 1000000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -10℃~65℃( ingen kondens) |
| Vekt | Ca. 10g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 33.3 | 150 | 0.166 | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Dataene som vises ovenfor er startverdier. Ikke bruk maksimalt tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

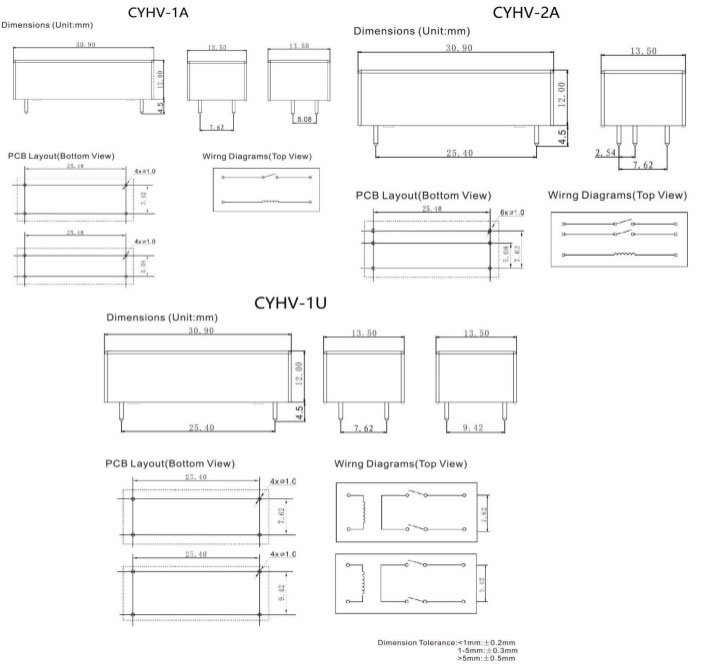

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)
Bestillingsinformasjon
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： Type： CYHV
2: Antall poler: 1-1 pol
3: Kontakt ordning: A Fra A ; U Fra U
4: Nominell spenning: 5,12,24VDC
5： fotavstand：5-5,08 ; 7- 7,62 ; 9 – 9,42
6: Spesiell parameter: Null-standard type
Bokstav eller tall – Spesielt krav
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjonene kan endres uten forutgående varsel.
Vi kunne ikke evaluere alle ytelsene og alle parametrene for hver mulig applikasjon. Derfor bør brukerne være i riktig posisjon til å velge
passende produkt for deres egen applikasjon. For forseglede releer, etter installasjon og rengjøring, åpner du ventilasjonshullet i dekselet før bruk. Hvis det er noe spørsmål, kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å avgjøre hvilket produkt skal brukes.
