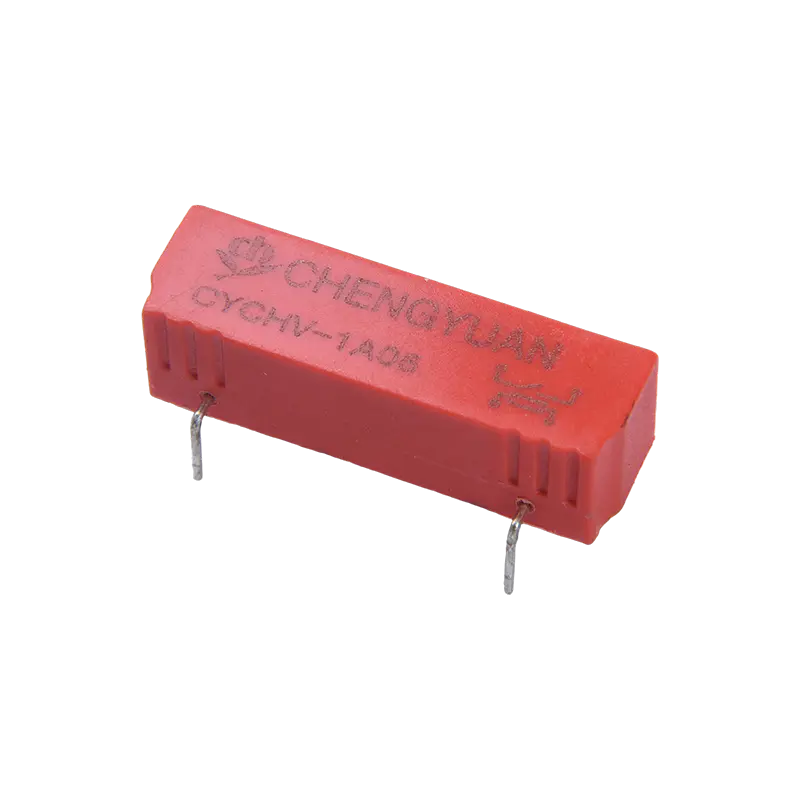

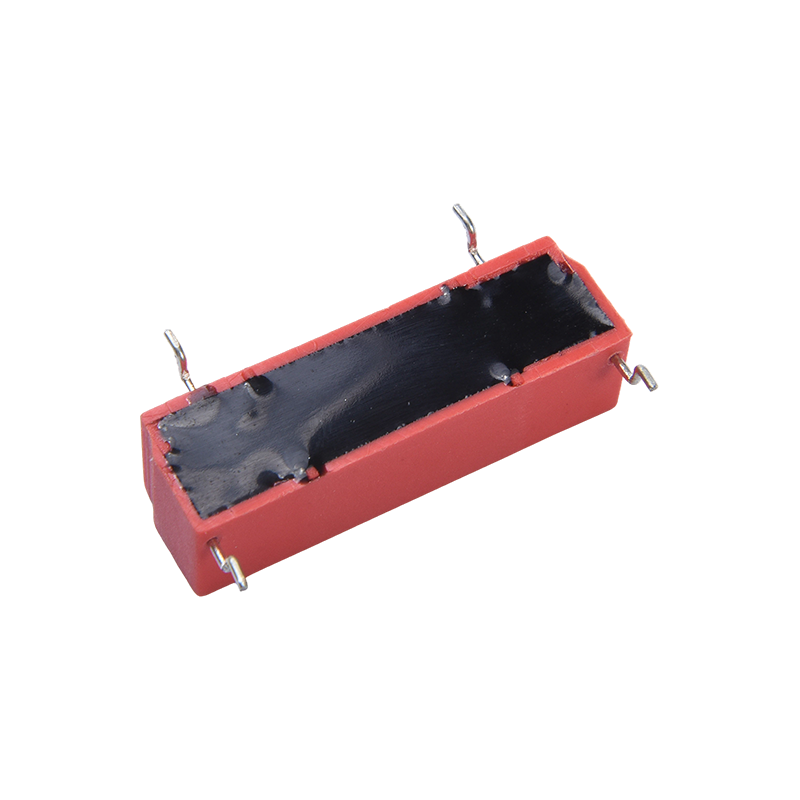

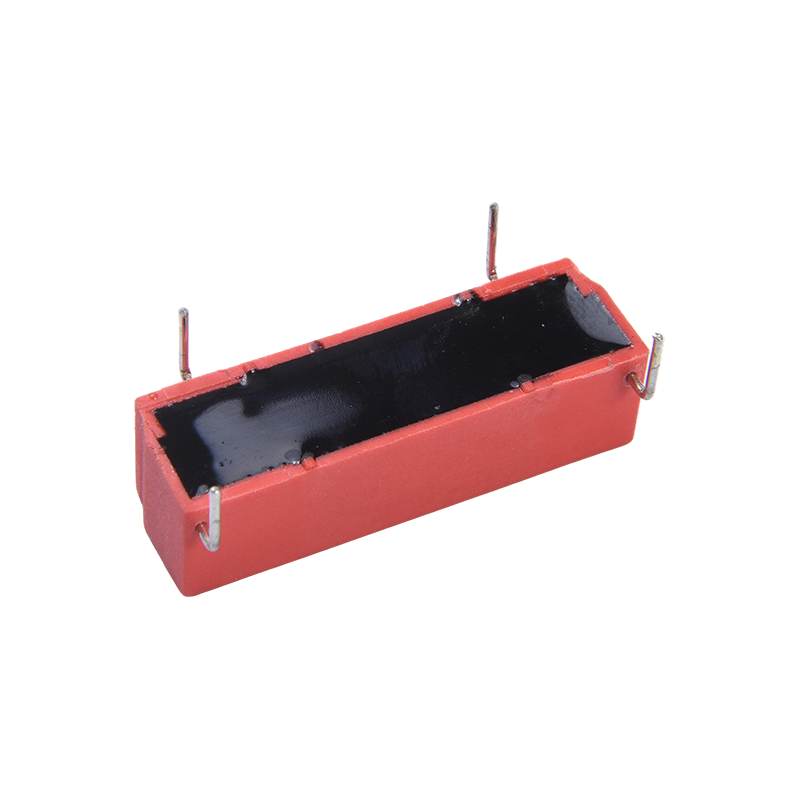

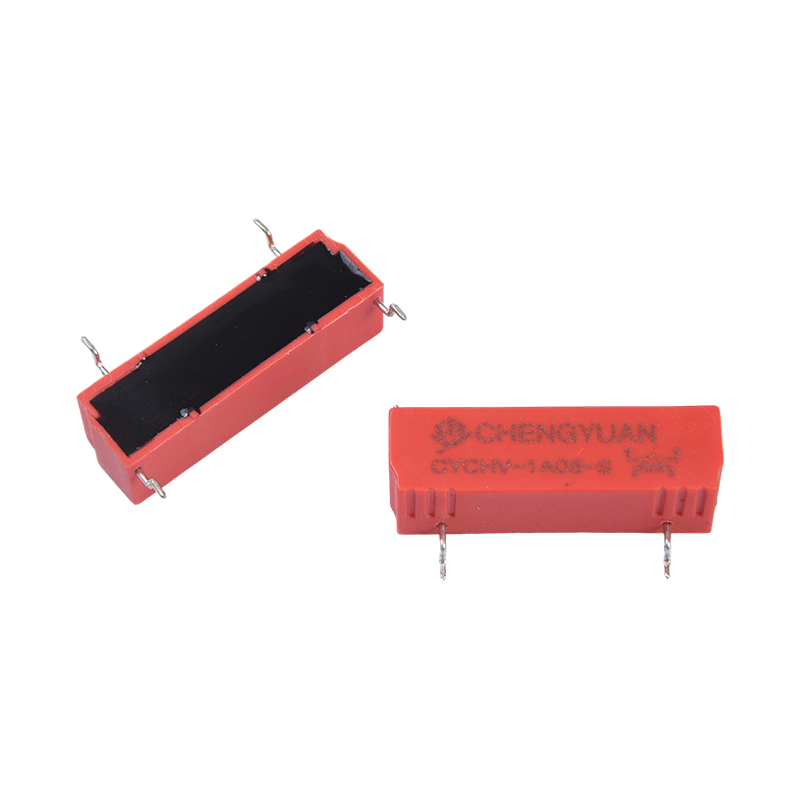

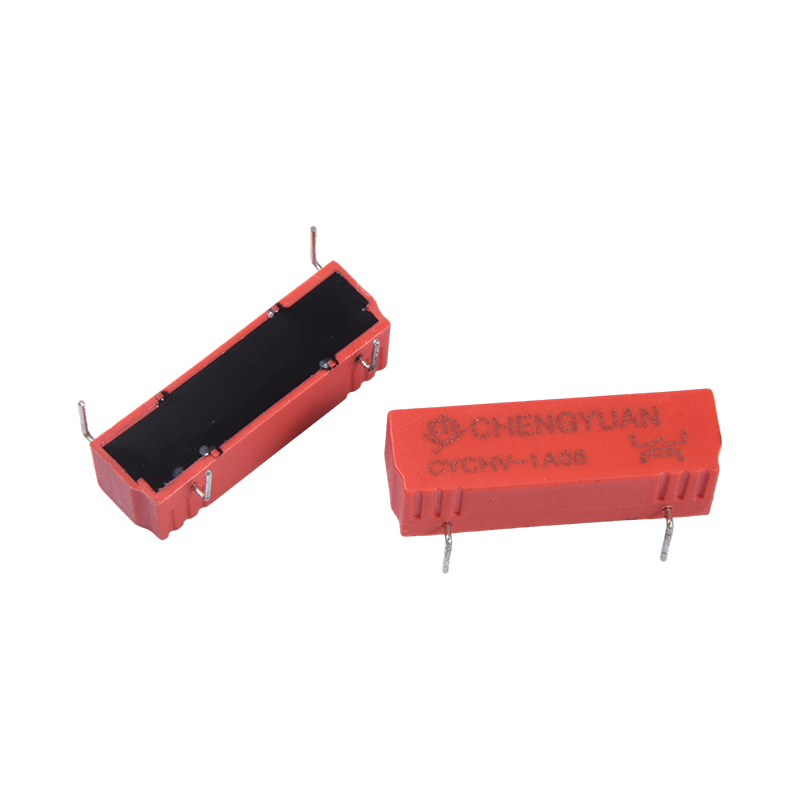

I. Produktstruktur og installasjonsfunksjoner
1. Kjernestruktur: Bruker en magnetisk reed-bryterstruktur av forseglet glassrør, som bruker et magnetfelt for å kontrollere reed-bryterens handling, og oppnår effektiv isolasjon av høy- og lavspentkretser;
2. Miniatyrisert design: Kompakt størrelse, egnet for PCB-montering, sparer intern installasjonsplass og letter oppsett med høy tetthet;
3. Ytelsesstabilitet: Har høy følsomhet, lang mekanisk levetid og sterk motstand mot miljøpåvirkning, noe som sikrer stabil drift under komplekse arbeidsforhold.
II. Kjernefunksjoner og aktuelle scenarier
1. Kjernefunksjoner: Gir isolasjon, svitsjing og kontroll av høyspentkretser, samtidig som det tilbyr signaldeteksjon, lavt strømforbrukskontroll og høypålitelige svitsjefunksjoner, egnet for eksplosjonssikre/fuktsikkere applikasjoner;
2. Nytt energifelt: Gjelder for isolasjonsdeteksjon og strømstyringssystemer i elektriske kjøretøy, ladehauger, invertere, energilagringsutstyr, etc.
3. Test- og instrumenteringsfelt: Brukes i høyspenningsisolasjonsapplikasjoner for instrumenter, høyspentstrømforsyninger og andre testfelt;
4. Andre høyspenningsscenarier: Egnet for automatisk testutstyr (ATE), medisinsk utstyr, solceller, basestasjoner og andre applikasjoner som krever høyspenningsisolasjon og pålitelig svitsjing. IV. Utnytte kjernefordeler
1. Ultrahøy spenningsmotstand: Utmerkede isolasjonsegenskaper og overlegen spenningsmotstand mellom kontakter og spoler sikrer sikker drift i høyspentmiljøer.
2. Miniatyrisering og høyspenningskompatibilitet: Oppnår høyspenningssvitsjefunksjoner i en kompakt størrelse, og oppfyller de doble kravene til utstyrsminiatyrisering og høyspentkontroll;
3. Bredt spekter av bruksområder: Dekker flere høyspenningsapplikasjonsfelt som ny energi, testinstrumenter, medisinsk utstyr og kommunikasjon, og tilbyr sterk allsidighet.
4. Lang levetid og høy pålitelighet: Lang mekanisk levetid, høy følsomhet og autoritative sertifiseringer reduserer vedlikeholdskostnader for utstyr og risiko for feil.
| Kontaktdata |
| Type | CYCHV |
| Kontaktmateriale | Rhodium legeringer |
| Kontakt Arrangement | 1A |
| Kontaktmotstand | ≤ 150 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Maks. bytte strøm | 1A |
| Maks. byttespenning | 1500VAC/1000VDC |
| Maks. Bærer strøm | 2,5A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | ≤ 1,5 ms Maks. |
| Utgivelsestid | ≤ 0,5 ms Maks. |
| Isolasjonsmotstand | Min 10000MΩ (ved 100VDC,RH<45%) |
| Dielektrisk styrke | Mellom åpne kontakter: Standard3000VDC Høytrykkstype3500VDC |
| Mellom spole og kontakt: 7000VDC |
| Vibrasjonsmotstand | 10-55 Hz, 20 g |
| Støtmotstand | 1/2 halv sinusbølge, 11ms, 3 aksial, 30G |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 100000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40℃~105℃ |
| Vekt | Ca. 4,5 g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 40 | 120 | 0.2 | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Dataene som vises ovenfor er startverdier. Ikke bruk den høyeste tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

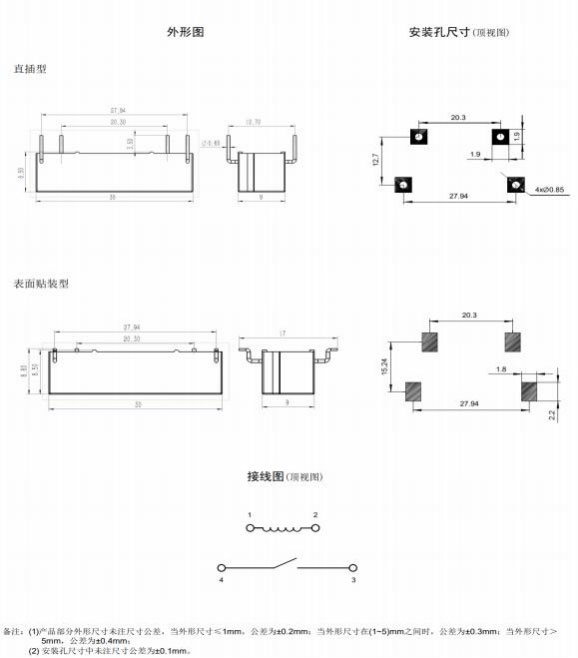

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)
Bestillingsinformasjon
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：Type：CYCHV
2: Antall poler: 1-1 pol
3: Kontakt ordning: A Fra A
4: Nominell spenning: 5,12,24VDC
5： Monteringsform：（THT) ; S ( SMT)
6: Spesiell parameter: Null-standard type
Bokstav eller tall – Spesielt krav
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjonene kan endres uten forutgående varsel.
Vi kunne ikke evaluere alle ytelsene og alle parametrene for hver mulig applikasjon. Derfor bør brukerne være i riktig posisjon til å velge
passende produkt for deres egen applikasjon. For forseglede releer, etter installasjon og rengjøring, åpner du ventilasjonshullet i dekselet før bruk. Hvis det er noe spørsmål, kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å avgjøre hvilket produkt skal brukes.
