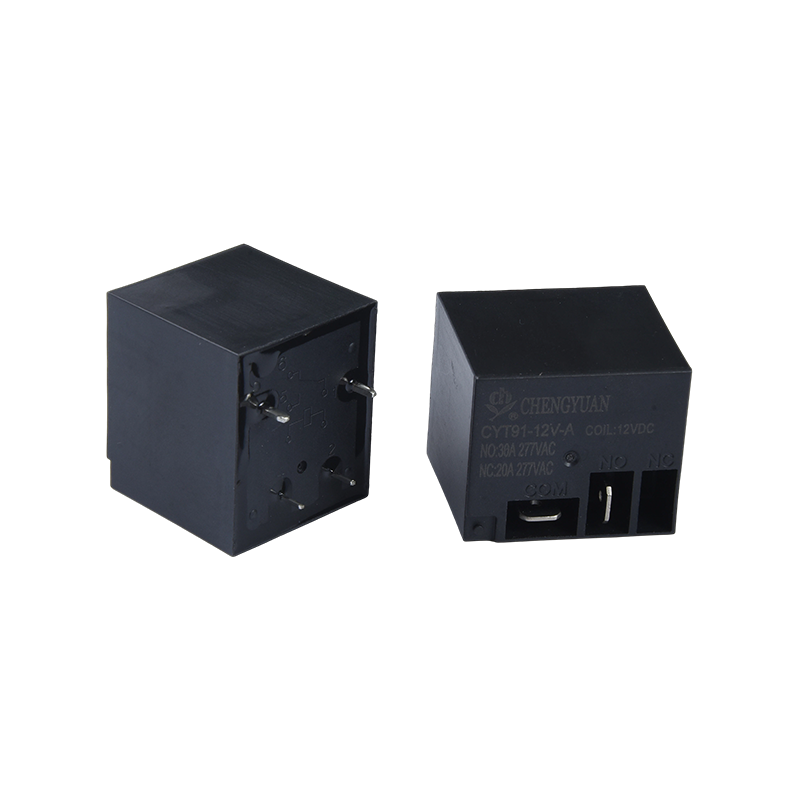

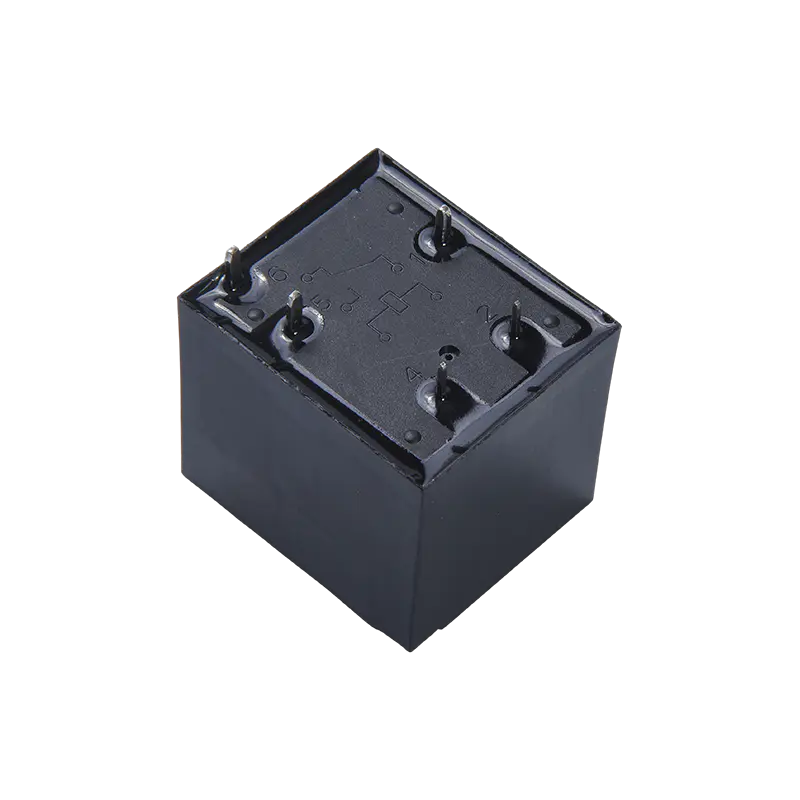

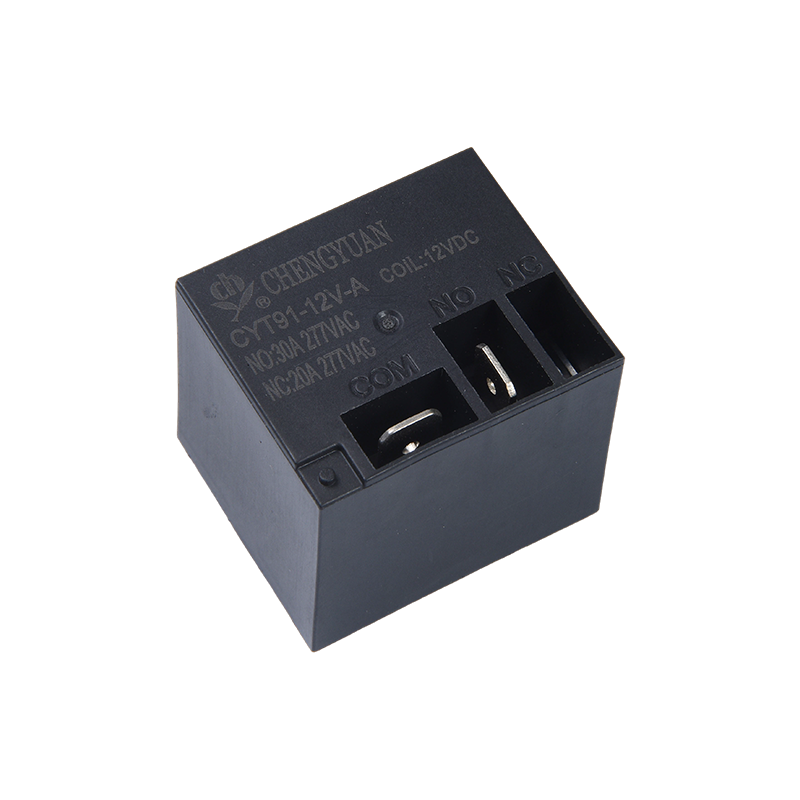

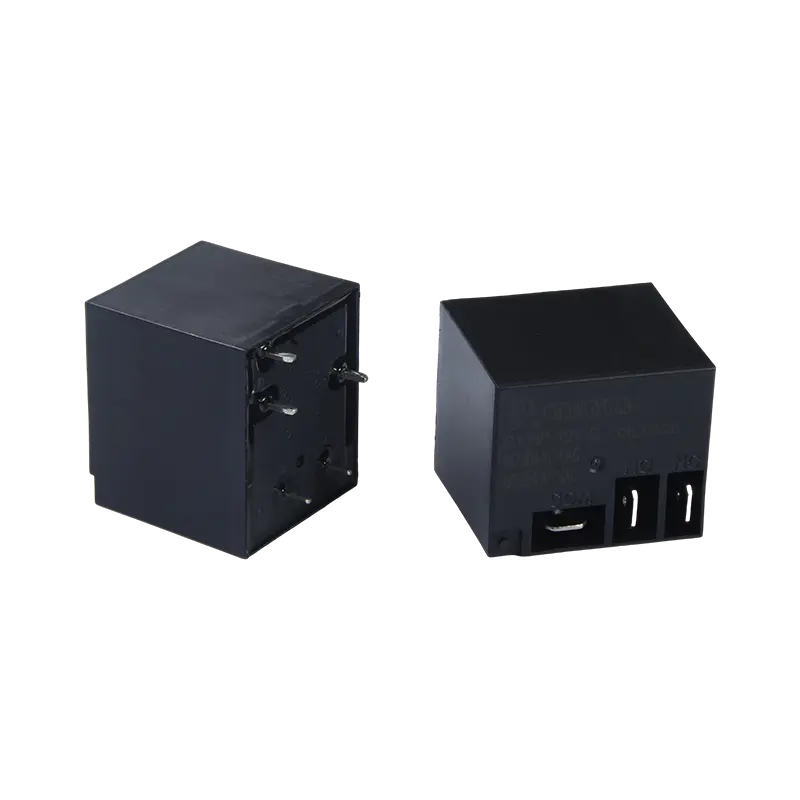

1. Produktfordeler
Høystrøms kompakt design: Oppnår høy belastningsbyttekapasitet på 20A/30A i et lite volum, og tilbyr høy effekttetthet og sparer installasjonsplass.
Forsterket strømførende struktur: Valgfri kobberterminalversjon gir lavere kontaktmotstand og sterkere strømbærende kapasitet, reduserer varmeutvikling og forbedrer langsiktig pålitelighet under høy strøm.
Wide Voltage Drive: Bredt spoledriftsspenningsområde (3-48VDC), spesielt egnet for bilelektronikk, batteridrevet utstyr og forskjellige DC-kontrollsystemer.
2. Nøkkelfunksjoner
Belastningskapasitet: Støtter belastningsveksling opp til 30A @ 250VAC eller 28VDC, og oppfyller kontrollbehovene til de fleste resistive og induktive belastninger med høy effekt.
Kontaktkonfigurasjon: Bruker en SPDT (Single Pole Double Throw) struktur, som gir en normalt åpen og en normalt lukket kontakt, egnet for enkel kretsbryting eller av/på-kontroll.
Effektiv drift: Typisk strømforbruk for spole er 0,9 W, noe som gir høy kjøreeffektivitet og lav belastning på kontrollkretsen.
Slitesterk design: Robust struktur, kontaktmaterialer og trykk optimalisert for høystrøms lysbue, noe som resulterer i lang elektrisk levetid.
3. Hovedapplikasjoner
Bilelektronikk: Brukes i elektriske kjøretøy og tradisjonelle kjøretøyer for batteristyring, forhåndsladede kretser, varmeovner, blåsere og lysstyring med høy effekt.
Industrielt utstyr: Styrer små og mellomstore motorer, kompressorer, industrielle varmeovner og kraftfordelingsenheter.
Hvitevarer: Brukes i hurtigvannvarmere, høyeffekts kjøkkenapparater, klimaanlegg-kompressorer og varmeutstyr som krever høystrømskobling.
Energikontroll: Fungerer som hovedkontrollbryter for høystrøms likestrømkretser i solcelleanlegg og ladeutstyr.
| Kontaktdata |
| Type | CYT91 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 6VDC) |
| Vurdert belastning (resistiv belastning) | 20A/30A 250VAC |
| Maks. bytte strøm | 20A/30A |
| Maks. byttespenning | 250VAC |
| Maks. bytte strøm | 5000VA/7500VA |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15 ms maks. (Ingen diode) |
| Utgivelsestid | 10 ms maks. ( Ingen diode) |
| Isolasjonsmotstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1500VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 2500VAC , 50/60Hz i 1 min |
| Vibrasjonsmotstand | Destruktiv | 10-55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10-55 Hz, ved dobbel amplitude på 1,5 mm |
| hasemotstand | Funksjonell | 10G min. |
| Destruktiv | 100 G min. |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ ( ingen kondens) |
| Vekt | Ca.28g |
Spoledata (ved 20 ℃)
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 180 | 27 | Omtrent 0,9 W | 75 % av nominell spenning | 5 % av nominelt spenning | 130 % av nominell spenning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dataene vist ovenfor er startverdier. Ikke bruk maksimal tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

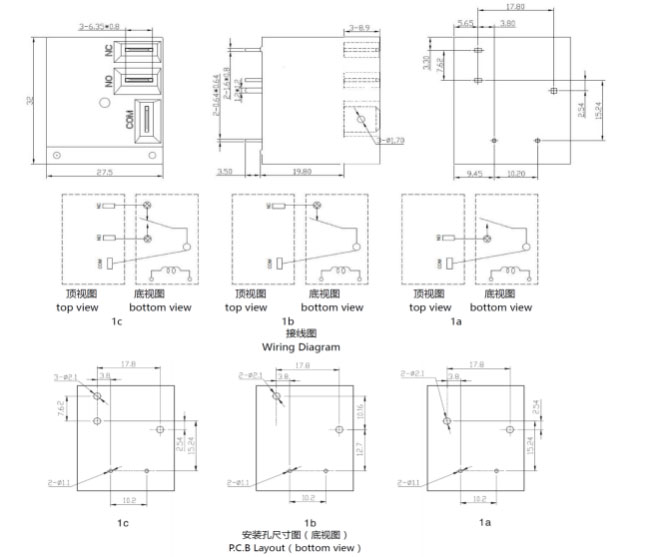

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

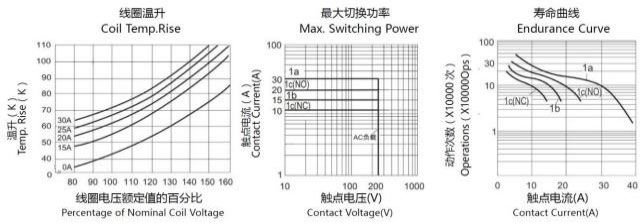

Karakteristiske kurver
Bestillingsinformasjon
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Type：CYT91
2: Antall poler: 1-1 pol
3: Kontakt ordning: : A skjema A ; B skjema B ; C Form C
4: Nominell spenning: 5,6,9,12,15,18,24,48VDC
5: Innkapslingsfarge: B-svart; L-blå
6: Spole Pwor: D-0,9W
7: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
8: Spesiell parameter: Null-standard type
Bokstav eller tall – Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrengjøring eller overflateprosess er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
