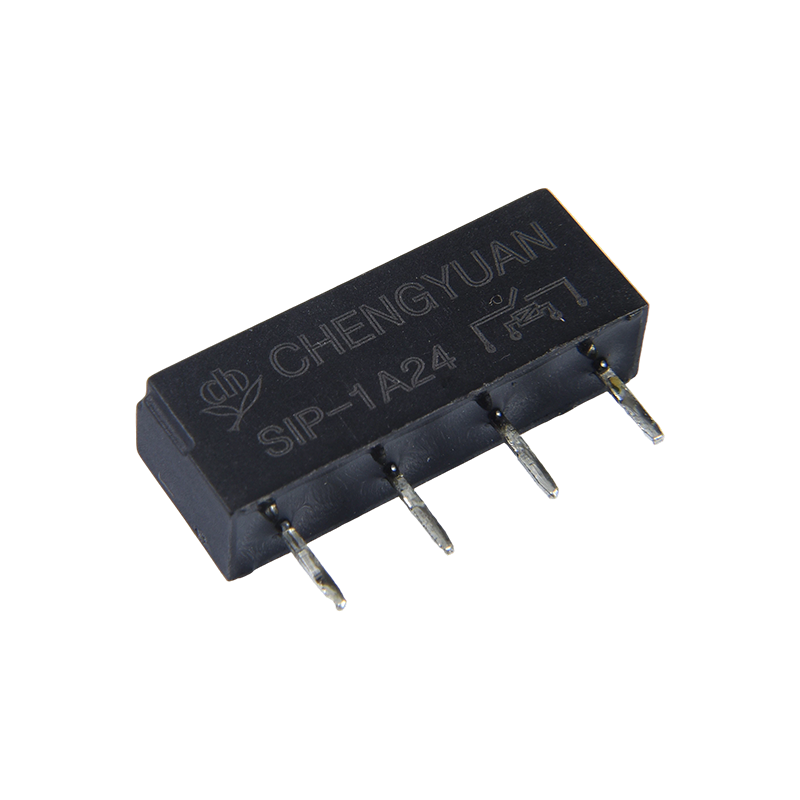

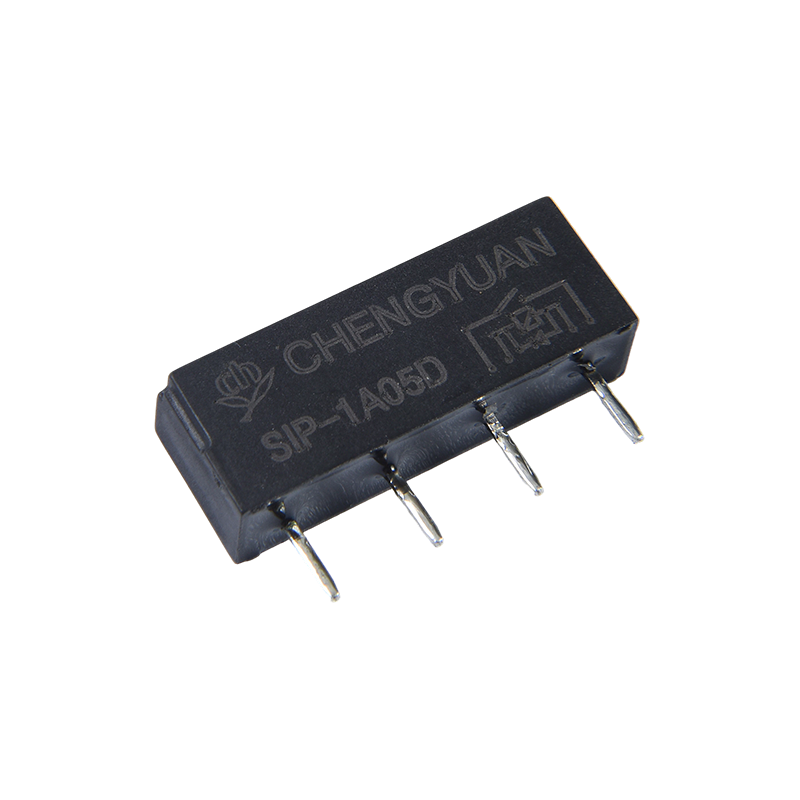

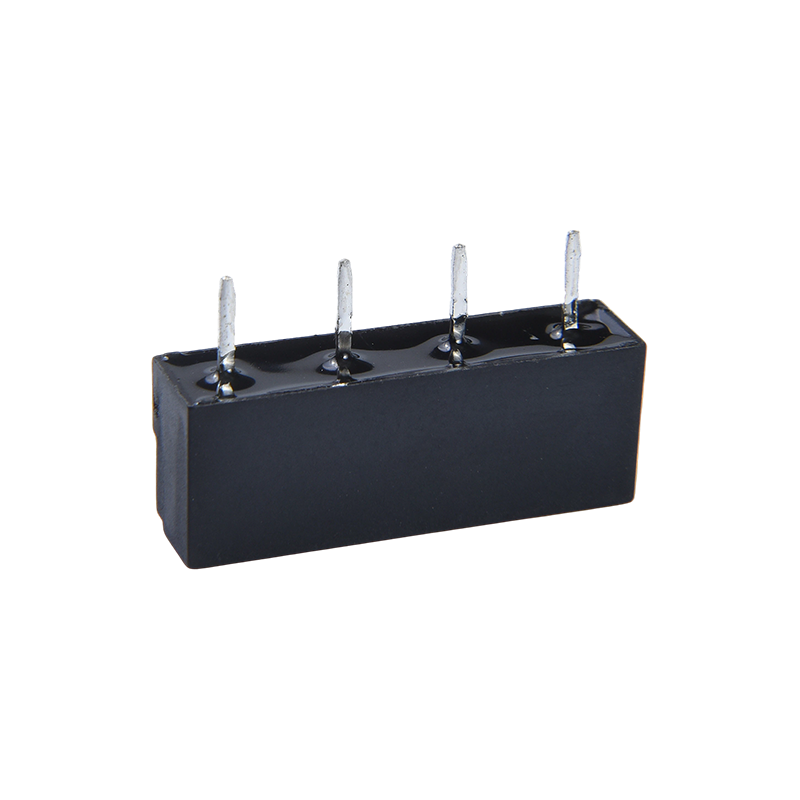

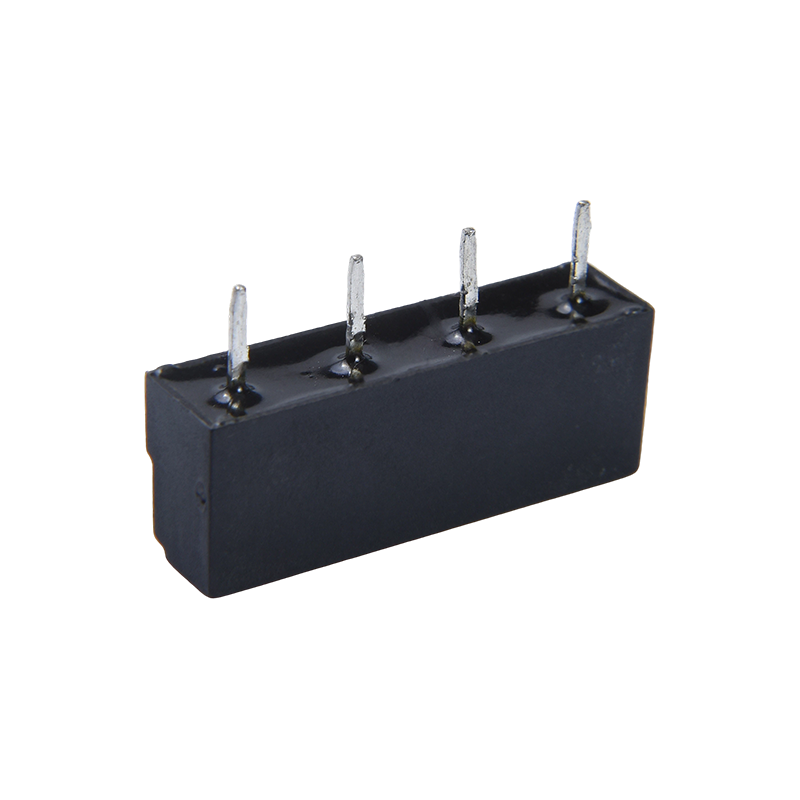

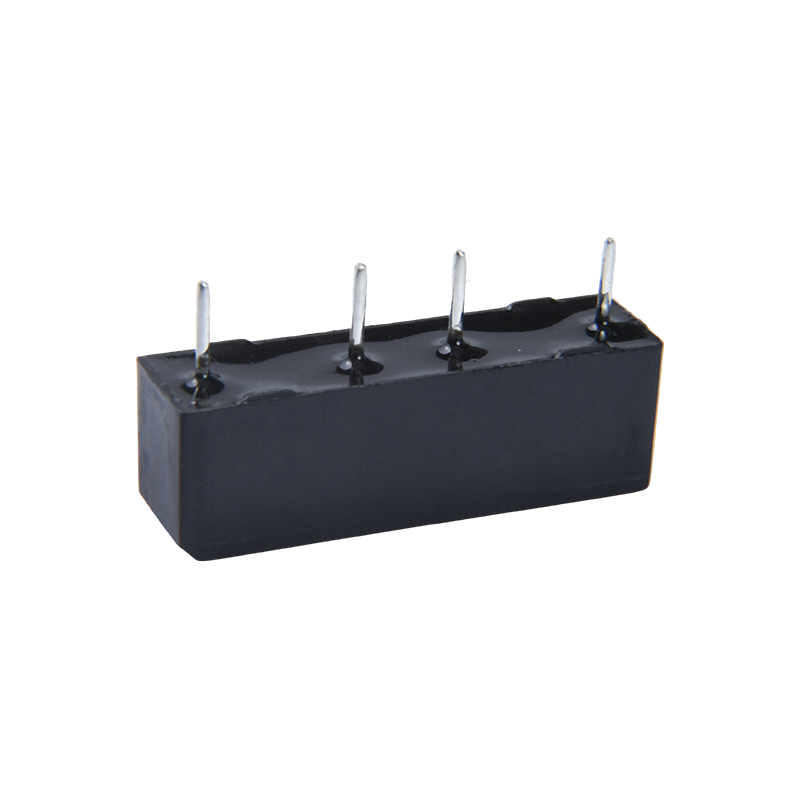

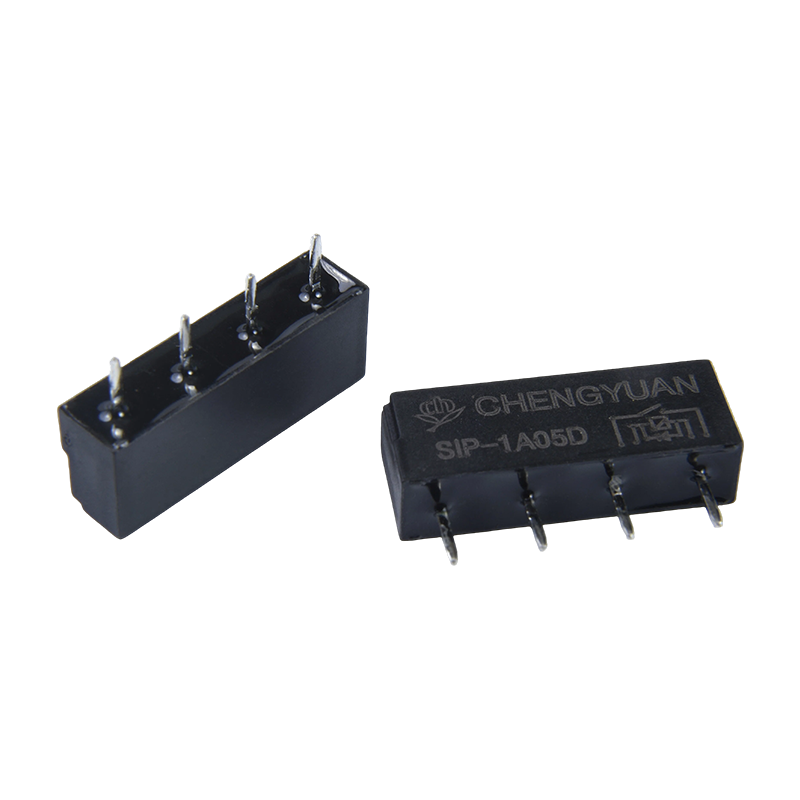

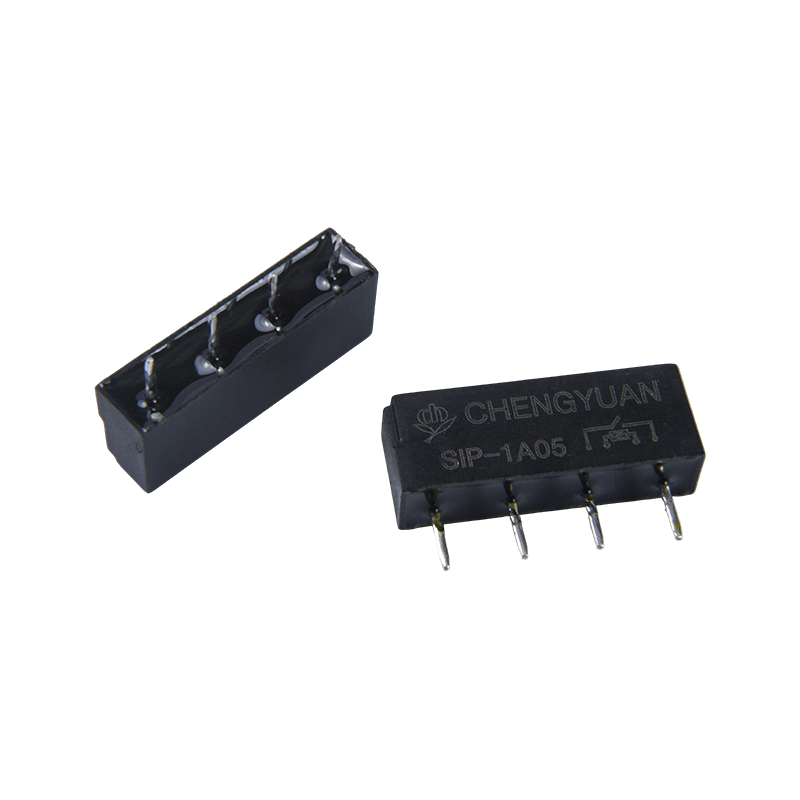

1. Fordeler
Fullt forseglede kontakter: Reed-bryteren er forseglet i en inert gass, beskytter kontaktene mot støv og oksidasjon, og gir langsiktig stabil kontaktmotstand og ekstremt høy pålitelighet.
Høyhastighetssvitsjeytelse: Den lille massen til reed-bryteren gir rask drift (byttetiden er vanligvis i millisekunder), egnet for applikasjoner som krever rask signalsampling eller veksling.
Lavt strømforbruk og høy isolasjon: Lavt strømforbruk for spoledrift, høy isolasjonsmotstand og spenningsmotstand mellom kontakter og spole, og oppnår utmerket signalisolasjon og anti-interferensegenskaper.
2. Nøkkelfunksjoner
Kontaktkapasitet: 0,5A @ 125VAC / 24VDC, designet spesielt for å bytte lavnivåsignaler, sensorsignaler eller små strømbelastninger.
Kompakt pakke: SIP (Single In-line Package) pinnedesign med standard pinneavstand, sparer PCB-plass og letter automatisert montering eller innsetting.
Bred drivende spenning: Spolen støtter 3 til 24VDC spenning, kompatibel med vanlige logiske nivåer og kontrollspenninger.
Lang levetid: På grunn av forseglet beskyttelse er den mekaniske og elektriske levetiden under nominell belastning betydelig høyere enn elektromagnetiske releer av åpen type av samme størrelse.
3. Hovedapplikasjoner
Test- og måleutstyr: Brukes i høypresisjons multimetre, datainnsamlingskort og automatisk testutstyr (ATE) for signalveisvitsjing og multipleksing.
Kommunikasjon og sikkerhet: Integrert i programmerbare brytere, sikkerhetsalarmsystemer og adgangskontrollsystemer for signalisolering og grensesnittsvitsjekretser.
Medisinsk elektronikk: Brukes i medisinsk overvåkingsutstyr for å bytte analoge signaler på lavt nivå som bioelektriske signaler, som krever høy isolasjon og lav støy.
Industriell kontrollsignalisolering: I analoge PLS-inngangsmoduler og sensorgrensesnitt gir den elektrisk isolasjon og beskyttelse mellom feltsignaler og kontrollsystemer.
Kontaktdata
| Type | SIP |
| Kontaktmateriale | Ru/Rh |
| Kontaktmotstand | ≤ 100mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 0,1A125VAC /0,5A 24VDC |
| Maks. bytte strøm | 0,5A |
| Maks. byttespenning | 200VAC |
| Maks. bytte strøm | 10VA(AC)/10W(DC) |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 0,55 ms Maks. |
| Utgivelsestid | 0,2 ms Maks. |
| Isolasjonsmotstand | Min 100 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 200VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 1400VAC, 50/60Hz i 1min. |
| Vibrasjonsmotstand | Destruktiv | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 20G min |
| Destruktiv | 100 G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 100000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 10000000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca. 1,6 g |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 0.012 | 250 | Ca 0,036W | 75 % av nominelt spenning | 10 % av nominell spenning | 130 % av nominell spenning |
| 5 | 0.01 | 500 | Ca 0,05W |
| 12 | 0.012 | 1000 | Ca 0,144W |
| 24 | 0.012 | 2000 | Ca 0,288W |
Dataene vist ovenfor er startverdier. Ikke bruk maksimal tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

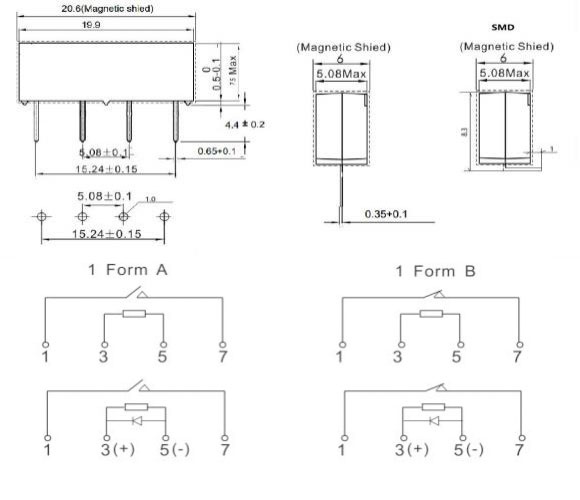

Disposisjonsdimensjon, Koblingsdiagram, PCB oppsett (Enhet:mm)
Bestillingsinformasjon
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Type： SIP
2: Antall poler: 1-1 pol
3: Kontaktordning: C Fra C ; H Fra A ; B Fra B
4: Nominell spenning: 3,5, 12, 24VDC
5: Spoletransientundertrykkelse: DMed diode; NIL: Standard
6: Med skjermingsdeksel: M ， NIL Standard
7: SMD， NIL Standard
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
