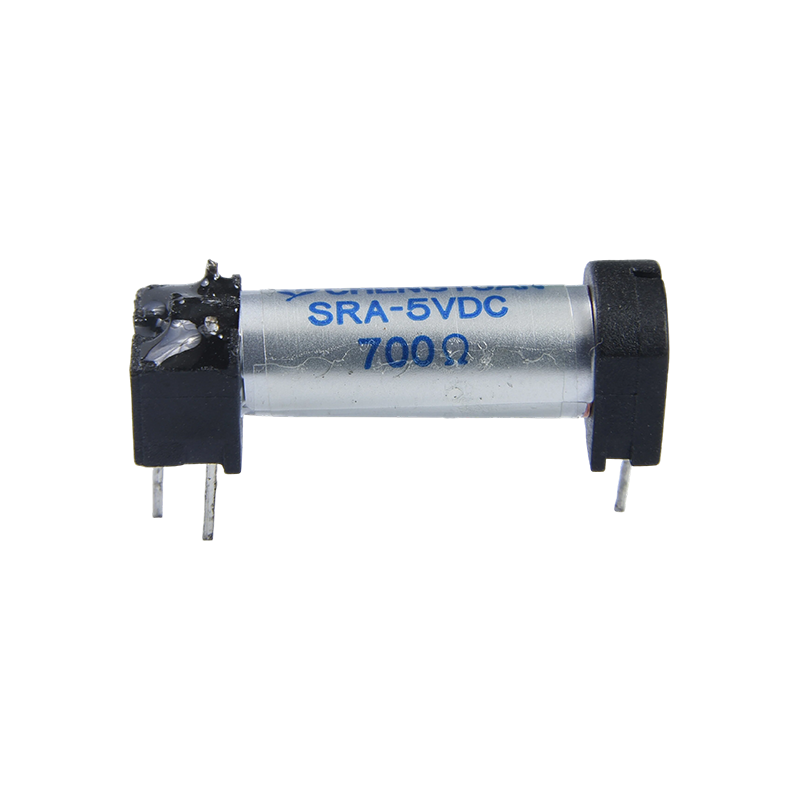

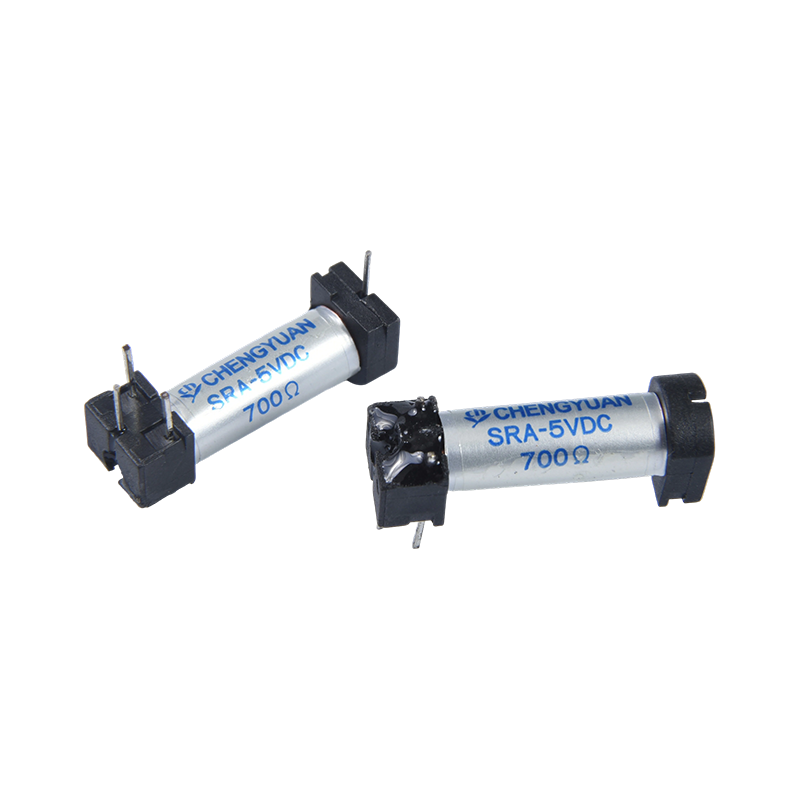

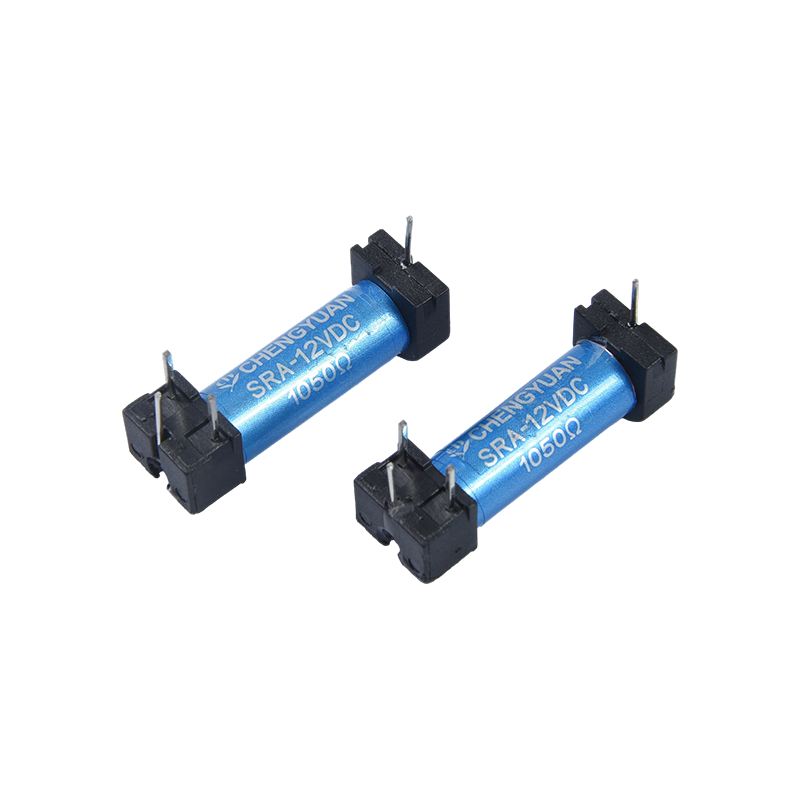

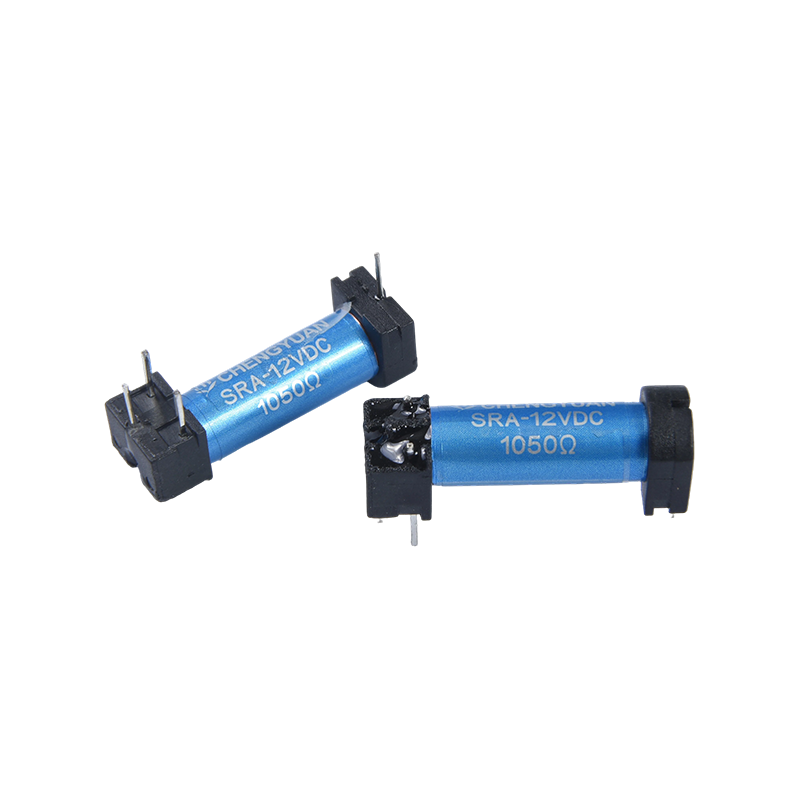

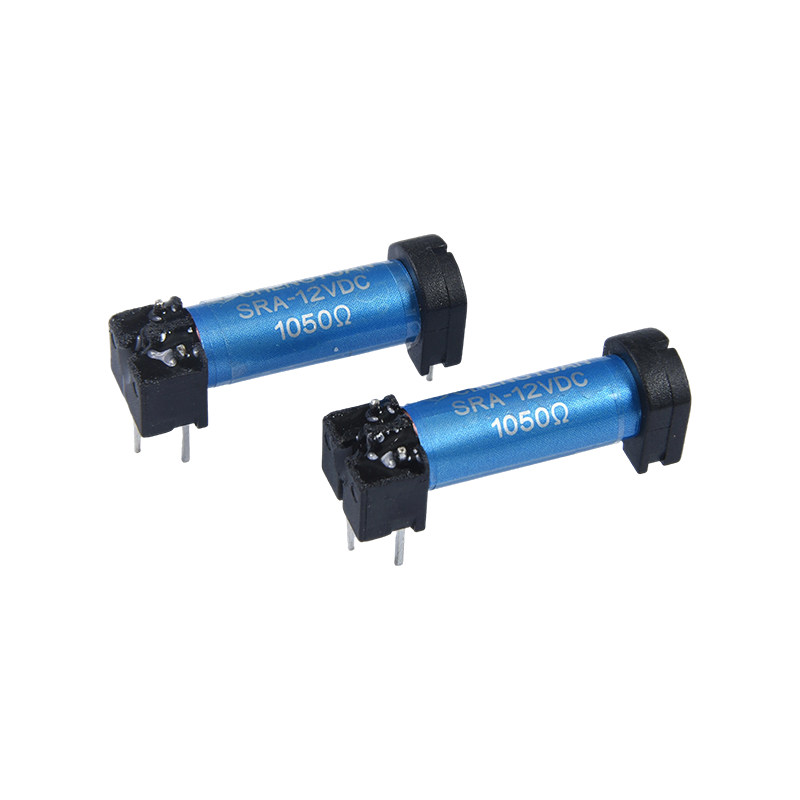

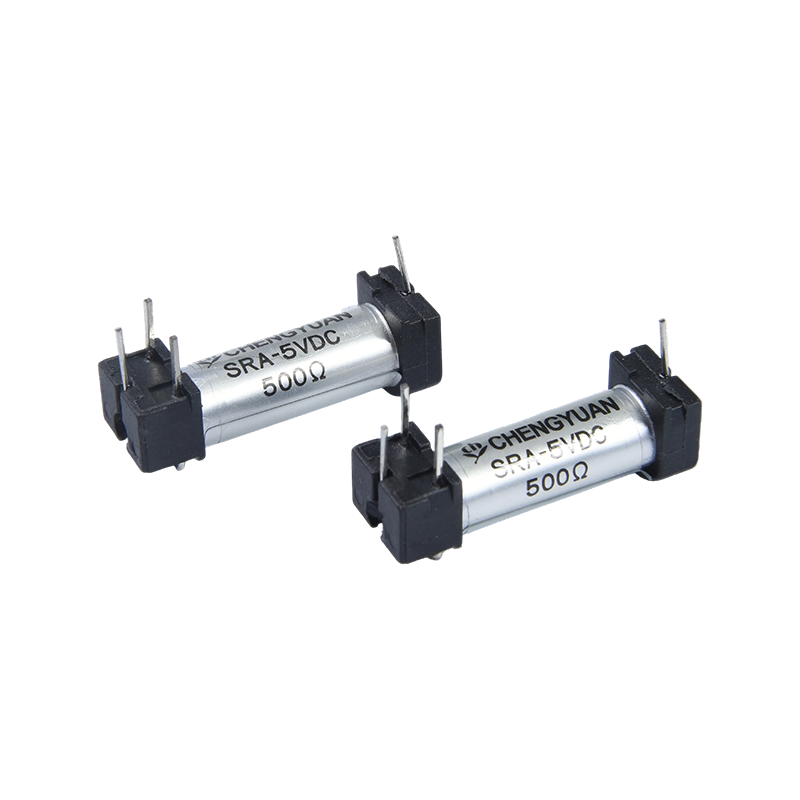

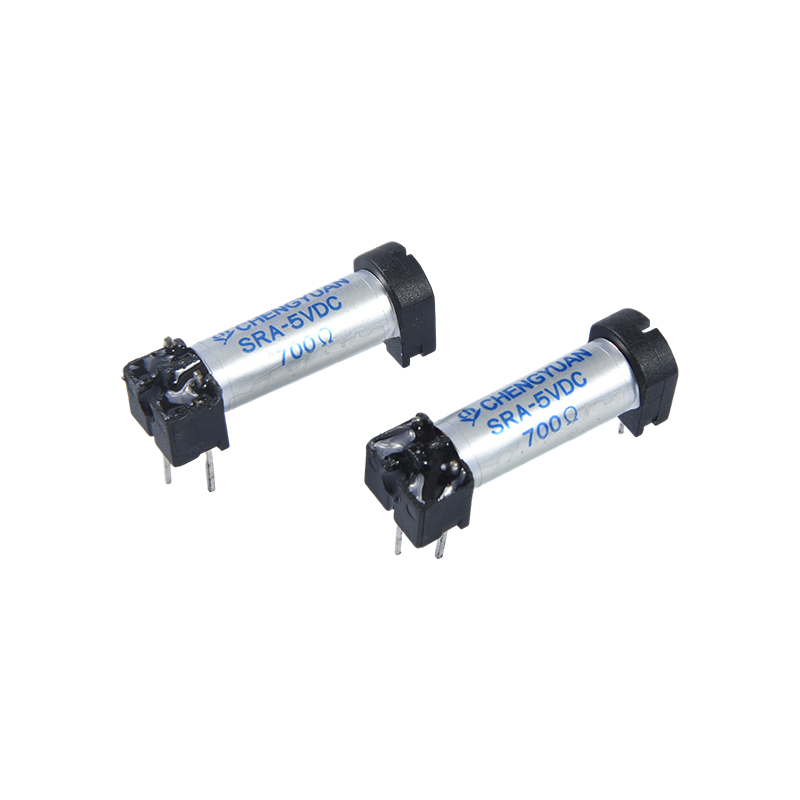

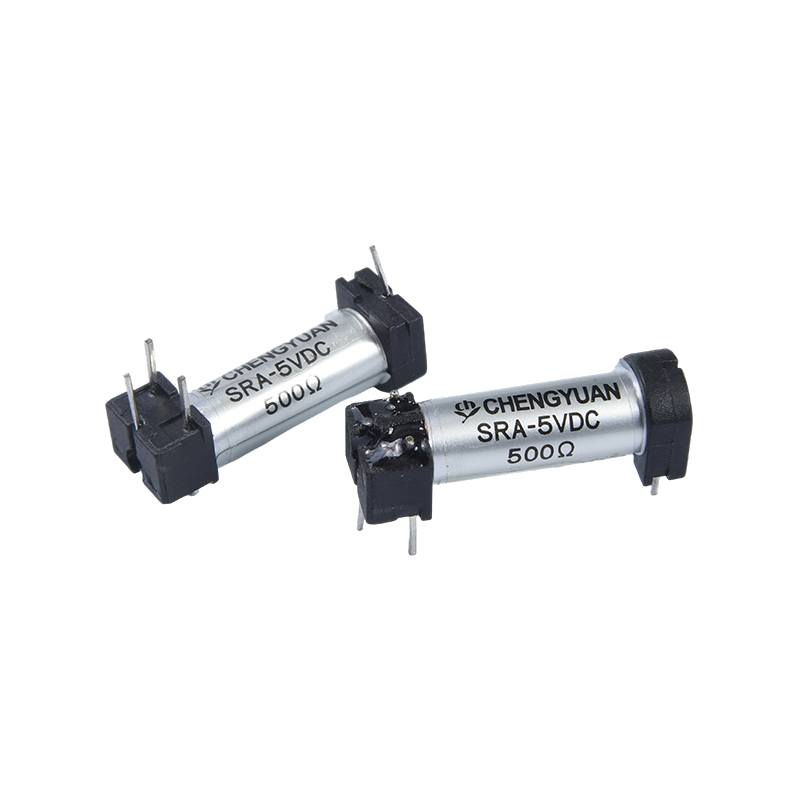

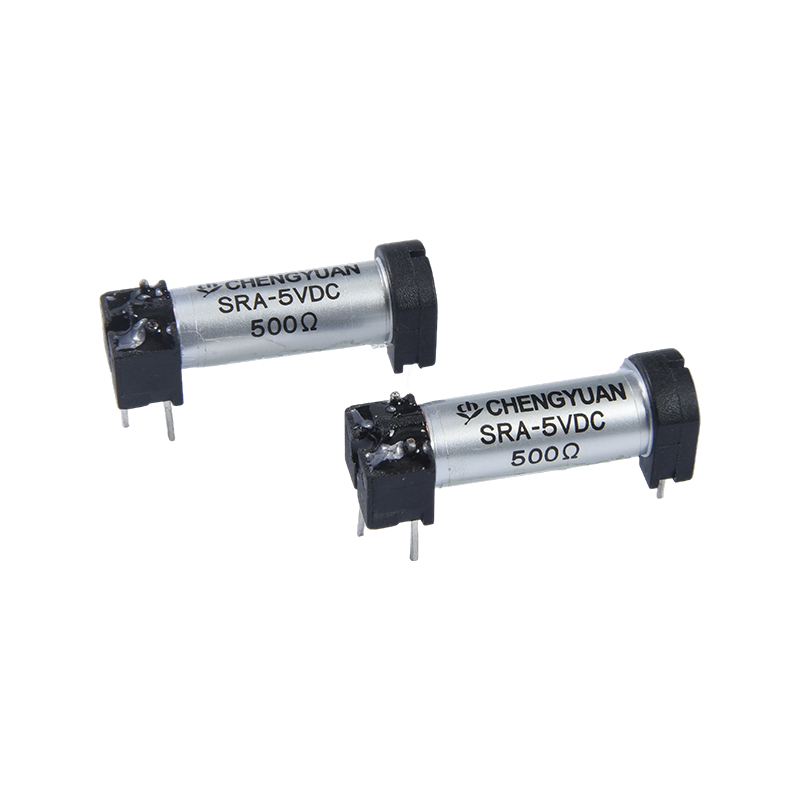

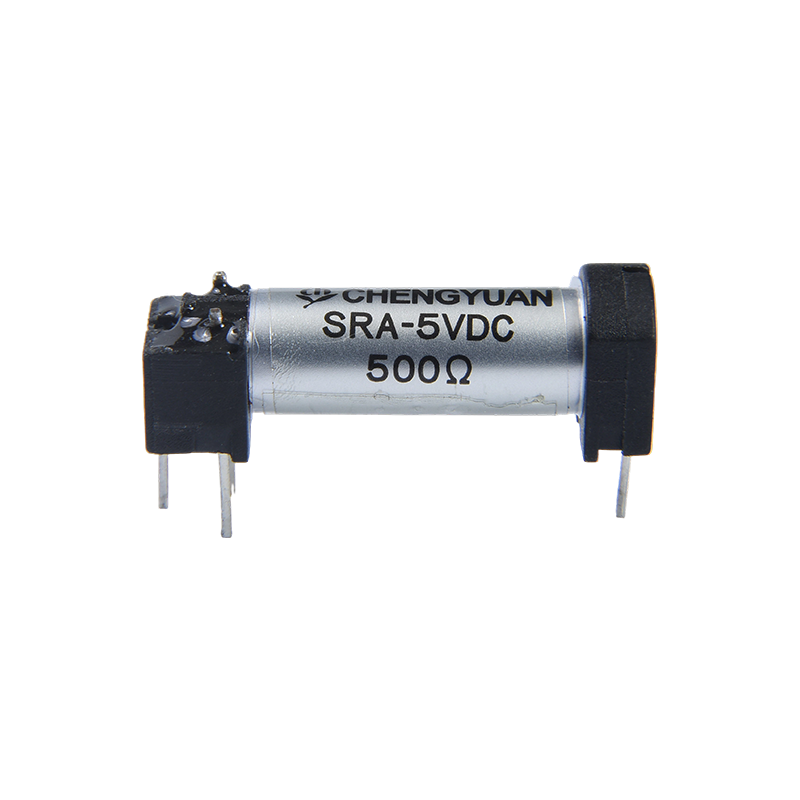

I. Produktegenskaper
1. Miniatyrisert design: Liten størrelse og lav vekt sparer effektivt plass på PCB-kort, egnet for monteringsscenarier med høy tetthet;
2. Praktisk installasjon: Støtter direkte lodding på trykte kretskort, kompatibel med automatiserte loddeprosesser, forbedrer monteringseffektiviteten;
3. Pålitelig struktur: Vedtar en sivbryterstruktur, som tilbyr sterk støt- og vibrasjonsmotstand, og sikrer stabil drift i ulike miljøer.
II. Fordeler
1. Høy følsomhet: Design med høy følsomhet gir rask respons på svake kontrollsignaler, og forbedrer kontrollnøyaktigheten;
2. Lavt strømforbruk: Lavt strømforbruk for spole, egnet for batteridrevne eller laveffekts elektroniske enheter;
3. Sterk miljøtilpasningsevne: Utmerket støt- og vibrasjonsmotstand, lang levetid, reduserer utstyrsvedlikehold og utskiftingskostnader;
4. Fleksibel installasjon og valg: Støtter direkte PCB-lodding, med flere spoleimpedansspesifikasjoner tilgjengelig for å passe forskjellige kretser og installasjonskrav.
III. SR reed-reléets kjernekomponent, reed-bryteren, er forseglet i en inert gass. Kretsen slås av og på ved å magnetisere reed-kontaktene via et magnetfelt. Dens ultra-liten størrelse, lave strømforbruk, høye følsomhet og lange levetid er dens viktigste fordeler, noe som gjør den egnet for applikasjoner som krever høy plasseffektivitet og pålitelighet.
Typiske bruksområder inkluderer:
Kommunikasjonsutstyr: Brukes i oppringer, videotelefonsystemer, etc., for signalbytte eller kretsbeskyttelse.
Sikkerhetssystemer: Integrert i adgangskontrollsystemer, alarmenheter og overvåkingskameraer.
Industriell automasjon og ulike brikketestingsinstrumenter, biltestere, etc.
Medisinsk utstyr og måleutstyr: På grunn av lav varmeutvikling og høy stabilitet er det egnet for sensitiv signalsvitsjing i presisjonsinstrumenter eller testsystemer.
| Kontaktparametere |
| Parameternavn | Parameterverdi |
| modell | SR |
| Kontaktmateriale | Ru/Rh |
| Kontaktmotstand | ≤100mΩ Maks.(ved 1A 16VDC) |
| Nominell belastning (resistiv) | 0,1A 125VAC / 0,5A 24VDC |
| Maksimal koblingsstrøm | 0,5A |
| Maksimal koblingsspenning | 200VAC |
| Maksimal koblingskraft | 10VA(AC)/10W(DC) |
| Ytelsesparametere |
| Inntrekkstid (merkespenning) | 0,55 ms Maks. |
| Utgivelsestid | 0,2ms Maks. |
| Isolasjonsmotstand | Min 100MΩ (ved 500VDC) |
| Dielektrisk tåler trykk | Kontakt-til-kontakt: 200VAC, 50/60Hz i 1 minutt |
| Dielektrisk tåler trykk | Kontaktspoletilkobling: 1400VAC, 50/60Hz i 1 minutt |
| Vibrasjonsbestandig (slitesterk) | 10-55Hz, dobbel amplitude 1,5 mm |
| Vibrasjonsmotstand (for funksjonsfeil) | 10-55Hz, dobbel amplitude 1,5 mm |
| Slagfasthet (feilfunksjon) | 20G min |
| Slagfasthet (holdbarhet) | 100G min |
| Mekanisk liv | 100 000 000 ganger |
| Elektrisk levetid | 10 000 000 ganger |
| Omgivelsestemperatur | -40 ℃ til 85 ℃ (ikke-kondenserende) |
| vekt | Omtrent 3g |
| Spoleparametere (20 ℃) |
| Nominell spenning (VDC) | Merkestrøm ±10 % (mA) | Spolemotstand ±10 % (Ω) | Nominell effekt | Pull-in spenning (maks.) | Frigjøringsspenning (min.) | Maksimal kontinuerlig påført spenning |
| 3 | 0.012 | 250 | Omtrent 0,036W | 75 % av merkespenningen | 10 % av merkespenningen | 130 % av merkespenningen |
| 5 | 0.01 | 500 | Omtrent 0,05W |
| 12 | 0.012 | 1000 | Omtrent 0,144W |
| 24 | 0.012 | 2000 | Omtrent 0,288W |
Verdiene ovenfor er startverdier. Ikke bruk maksimal spenning på produktet kontinuerlig i mer enn 10 minutter for å unngå overoppheting av spolen.

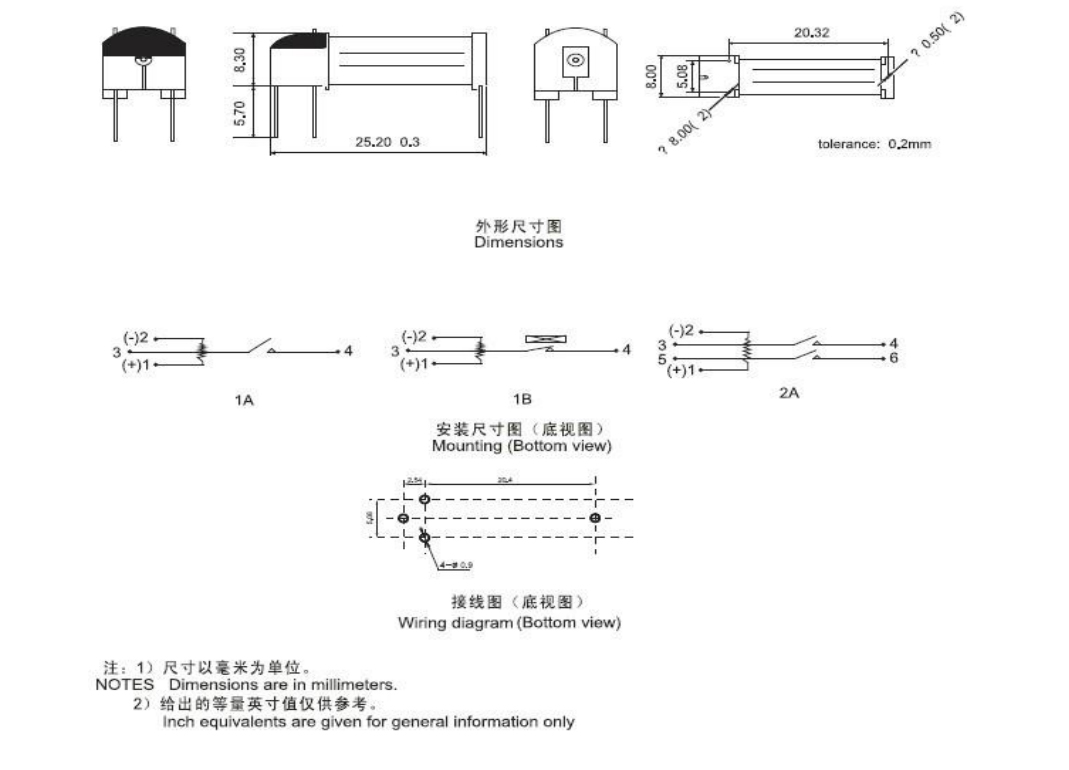

Oversikt dimensjoner tegning, koblingsskjema, og monteringshull plassering diagram (enhet: mm)
Bestillingsmerke
SR - 1 - A - 05
1 2 3 4
1: Modell: SIP
2: Antall kontaktgrupper: 1-1 pol
3: Kontakt Type: C (Referanse C); H (referanse A); B (Referanse B)
4: Nominell spenning: 3, 5, 12, 24VDC
Ansvarsfraskrivelse: Denne produktspesifikasjonen er kun for kundereferanse og kan endres uten varsel.
Det er umulig for Sheng Yuan å vurdere alle ytelsesparametere som kreves for reléer i hver spesifikk applikasjon; derfor bør kunder velge produkter som samsvarer med deres spesifikke bruksbetingelser. For forseglet
reléer, åpne ventilasjonshullene på huset etter installasjon og rengjøring før bruk. Hvis du har spørsmål, vennligst kontakt Sheng Yuan for ytterligere teknisk støtte. Ansvaret for produktvalg ligger imidlertid utelukkende hos kunden.
