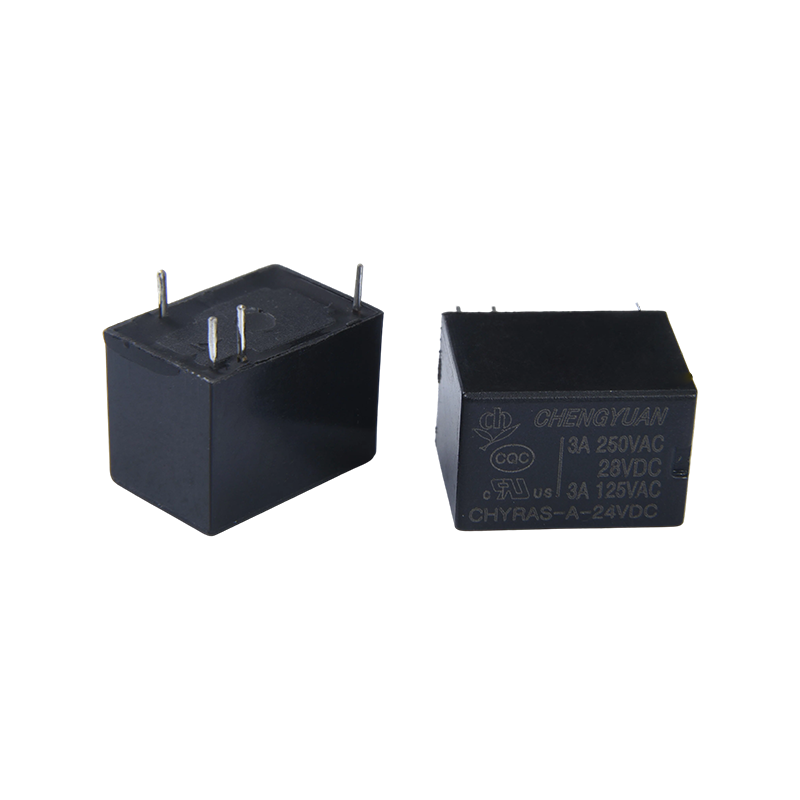

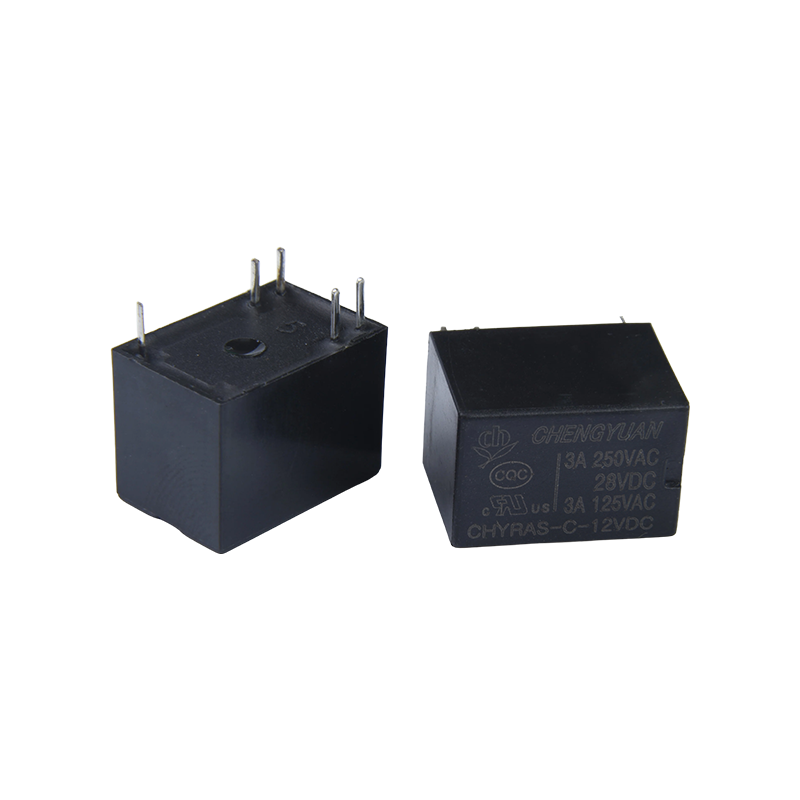

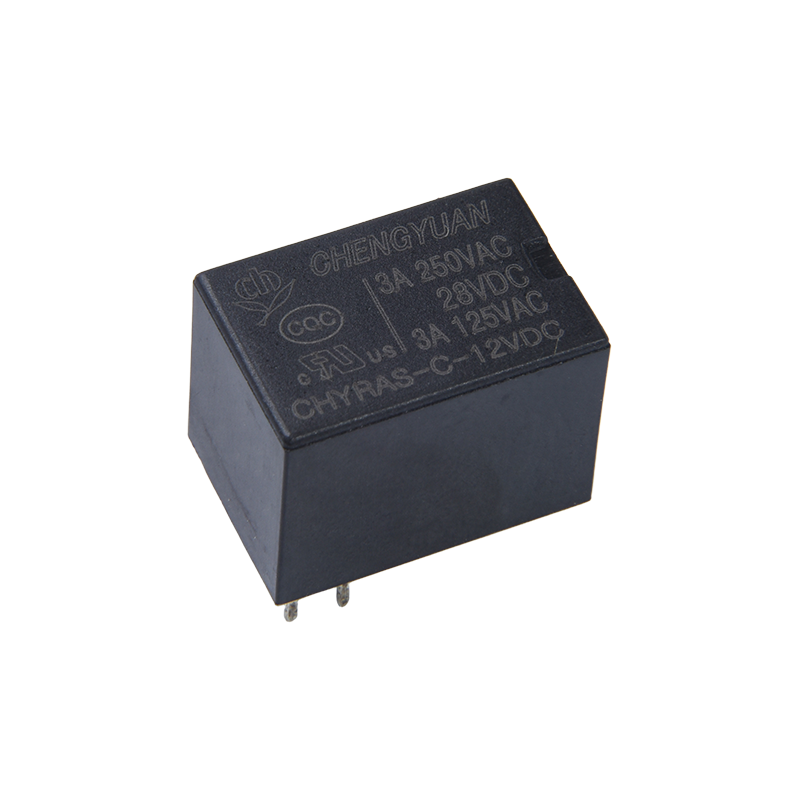

I. Kjernefordeler
1. Høyfølsomhetsrespons: 200mW høyfølsomhetsspolen gir rask respons på svake kontrollsignaler, og forbedrer nøyaktigheten til signalkontrollen.
2. Sterk miljøtilpasningsevne: Den forseglede strukturen motstår effektivt støv, fuktighet og andre miljøfaktorer, og forlenger levetiden.
3. Lavt strømforbruk: 0,2W laveffektdesignet er egnet for batteridrevne eller laveffektsenheter, og reduserer det totale energiforbruket til sluttproduktet.
4. Bred allsidighet: Bred spenningskompatibilitet, standard PCB-emballasje og tilpasningsevne i flere scenarier dekker ulike felt som kommunikasjon, sikkerhet, kontorutstyr og husholdningsapparater, noe som øker produktgjenbrukbarheten.

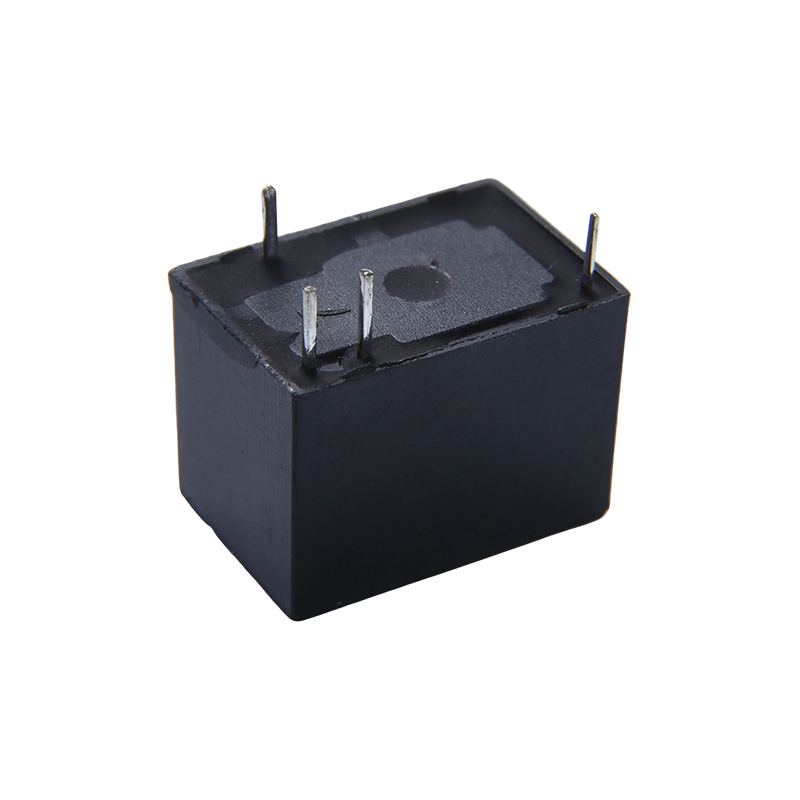

II. Produktstruktur og installasjonsfunksjoner

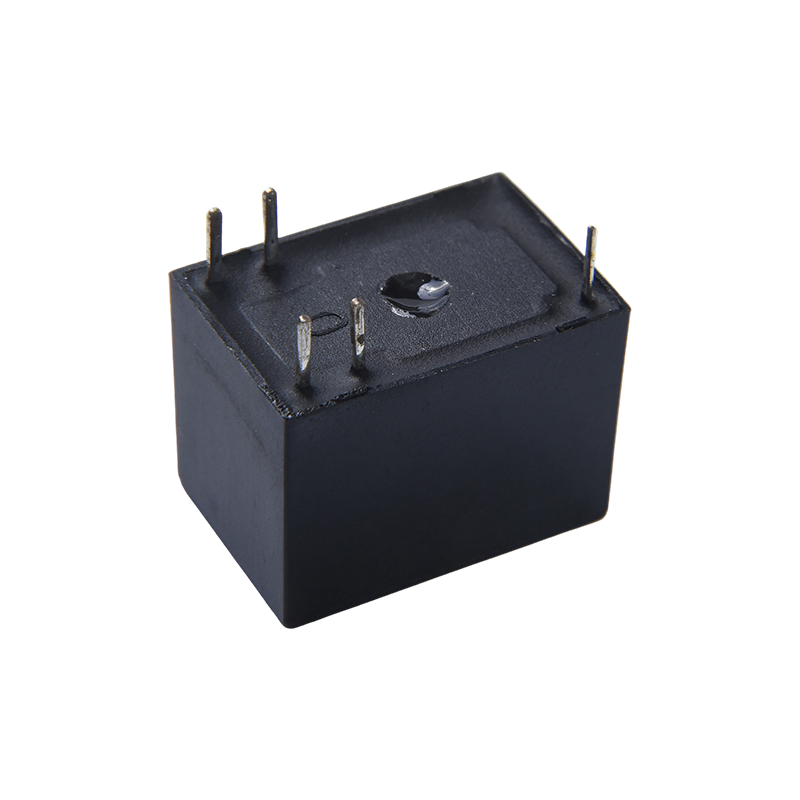

1. Emballasje og pinnedesign: Vedtar en 5PIN PCB-pakke med en standardisert pinnelayout, forenkler automatisert sveising og massemontering, og egnet for kretskort med høy tetthet.
2. Ultra-liten størrelse: Kompakt størrelse oppfyller behovene til kompakt intern installasjon, sparer plass på PCB-kort og bidrar til miniatyrisering av sluttprodukter;
3. Forseglet struktur: Den forseglede utformingen forhindrer effektivt at støv, fuktighet og fremmedlegemer kommer inn, og forbedrer levetiden i komplekse miljøer. III. Kjernefunksjoner og aktuelle scenarier
1. Kjernefunksjoner: Gir signalisolering, signalkontroll og kretsbeskyttelsesfunksjoner, isolerer kontrollkretsen fra belastningskretsen og beskytter kjernekontrollkomponenter;
2. Kommunikasjonsutstyr: Egnet for signalsvitsjing og kretskontroll i kommunikasjonsutstyr som brytere, for å sikre stabiliteten til signaloverføringen.
3. Sikkerhets- og sikkerhetsutstyr: Kan brukes som en kontrollenhet for sikkerhetsadgangskontrollsystemer og overvåkingsutstyr, som muliggjør deteksjon og kontroll av dørmagnetisk låsebryterstatus og overføringskontroll av sikkerhetsalarmsignaler.
4. Kontorutstyr: Egnet for intern signalkontroll i kontorutstyr som skrivere og kopimaskiner, noe som forbedrer nøyaktigheten av utstyrsdriften.
5. Husholdningsapparater: Brukes til hjelpesignalkontroll i små husholdningsapparater, som for eksempel intern kretskobling og beskyttelse, som samsvarer med laveffektdesignkravene til husholdningsapparater;
6. Industriell automatisering: Gjelder for små signalkontrollkoblinger i industrielt automasjonsutstyr, muliggjør koordinert drift og kontroll av ulike moduler av utstyret.
Kontaktdata
| Type | CHYRAS |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 3A/12V0AC |
| Maks. bytte strøm | 3A |
| Maks. byttespenning | 125VAC |
| Maks. bytte strøm | 360VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 10 ms Maks. |
| Utgivelsestid | 4 ms maks. |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 500VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 750VAC, 50/60Hz i 1 min |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ ( ingen kondens) |
| Vekt | Ca. 3,7 g |
| Spoledata (ved 20 ℃) |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 150 | 20 | Ca 0,45W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Ca 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Omtrent 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Dataene som vises ovenfor er startverdier. Ikke bruk maksimalt tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

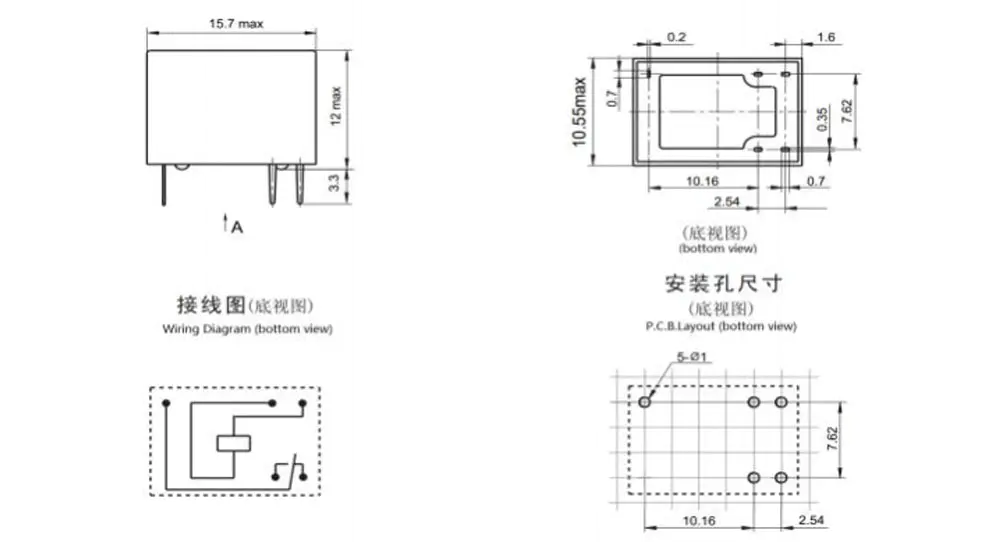

Disposisjonsdimensjon, Koblingsdiagram, PCB oppsett (Enhet: mm)

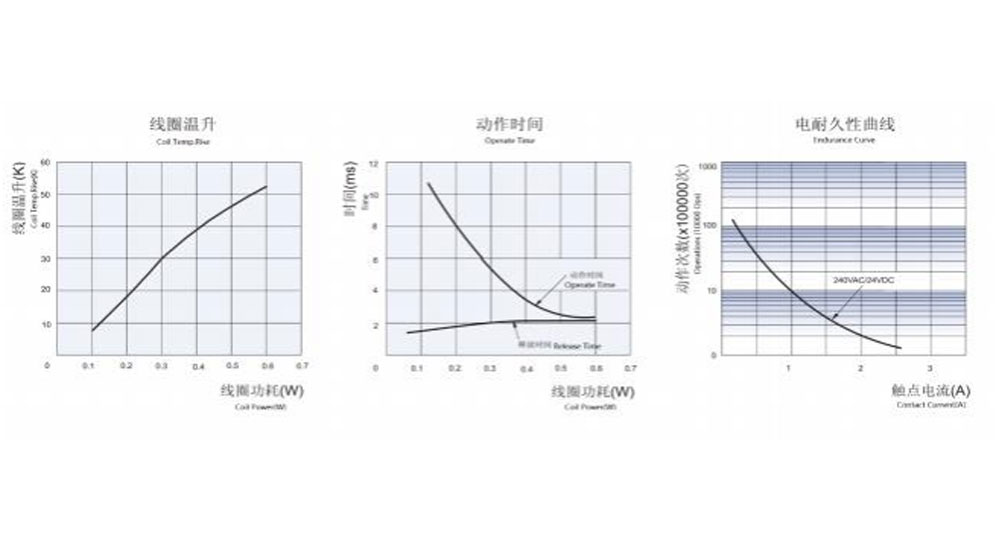

Karakteristiske kurver
Bestillingsinformasjon
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Type: CHYRAS
2: Kontaktordning: C Fom C ; H Fra A ; B Fra B
3: Nominell spenning: 3,5,6,9,12,24VDC
4: Farge på kabinettet: H-svart; L-blå, Y-gul
5: Spole Pwor: D-0,36W L-0,2W
6: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
7: Spesiell parameter: Null-standardtype
Bokstav eller tall – Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Et tilpasset spesialsuffiks er tilgjengelig etter å ha blitt evaluert av CHENGYUAN.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
