Produktfunksjoner:
Høy kontaktsvitsjingskapasitet: I tillegg til standard 20A-belastning, støtter kontaktene veksling opp til 35 ampere, i stand til å håndtere de øyeblikkelige strømstøtene under start av bil eller fra tilbehør med høy effekt.
Ultralavt strømforbruk: Spolens strømforbruk er bare 0,6W/0,8W, noe som bidrar til å redusere belastningen på kjøretøyets batteri og samsvarer med bilindustriens trend mot lavt energiforbruk.
Utmerket mekanisk holdbarhet: Har høy støt- og vibrasjonsmotstand, noe som sikrer stabile elektriske tilkoblinger selv under humpete kjøreforhold og motorvibrasjoner.
Bredt spolespenningsområde: Tilgjengelig i forskjellige spesifikasjoner fra 3VDC til 48VDC, tilpasset forskjellige typer bilkretsspenninger.
Kompakt design: Optimalisert struktur og liten størrelse forenkler tett installasjon i innestengte elektriske kontrollbokser for biler.

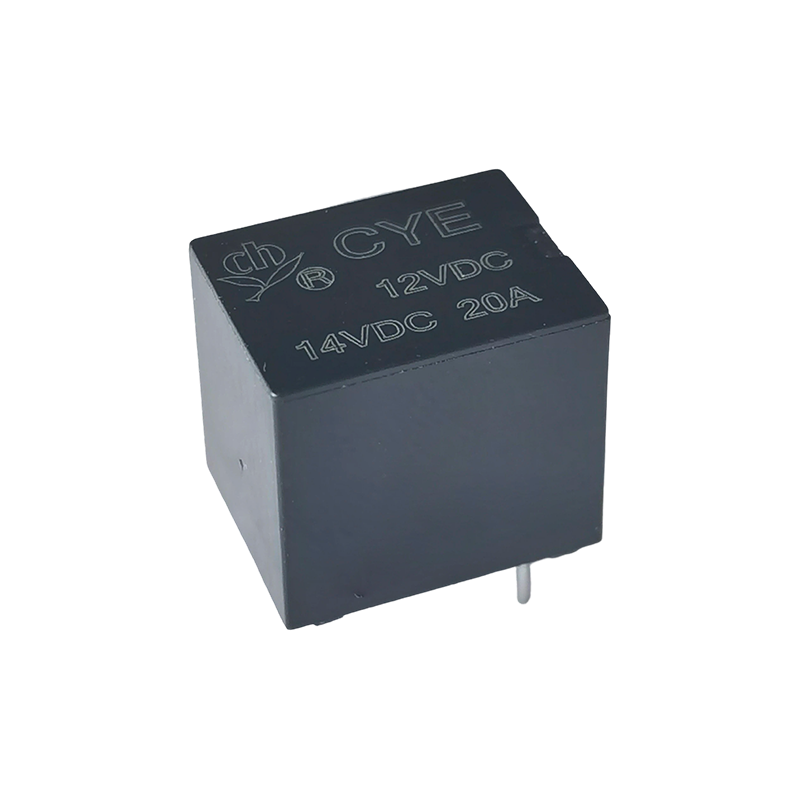

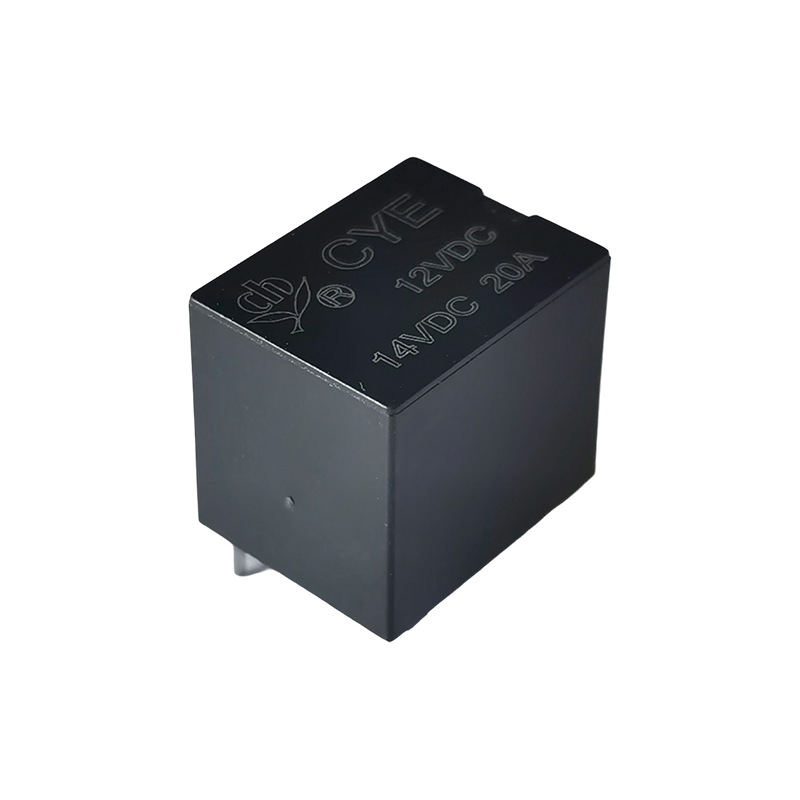

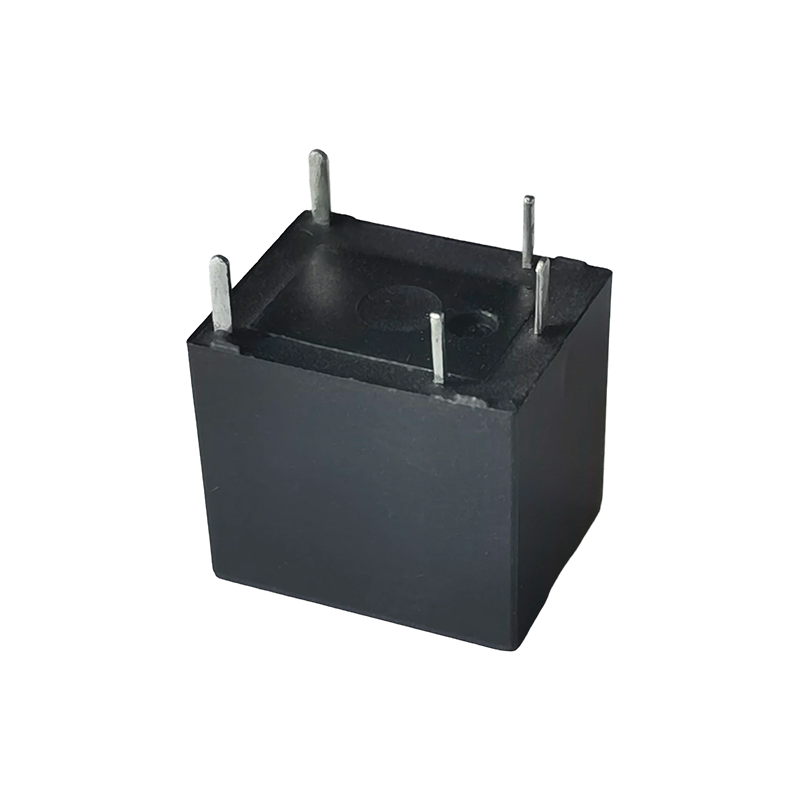

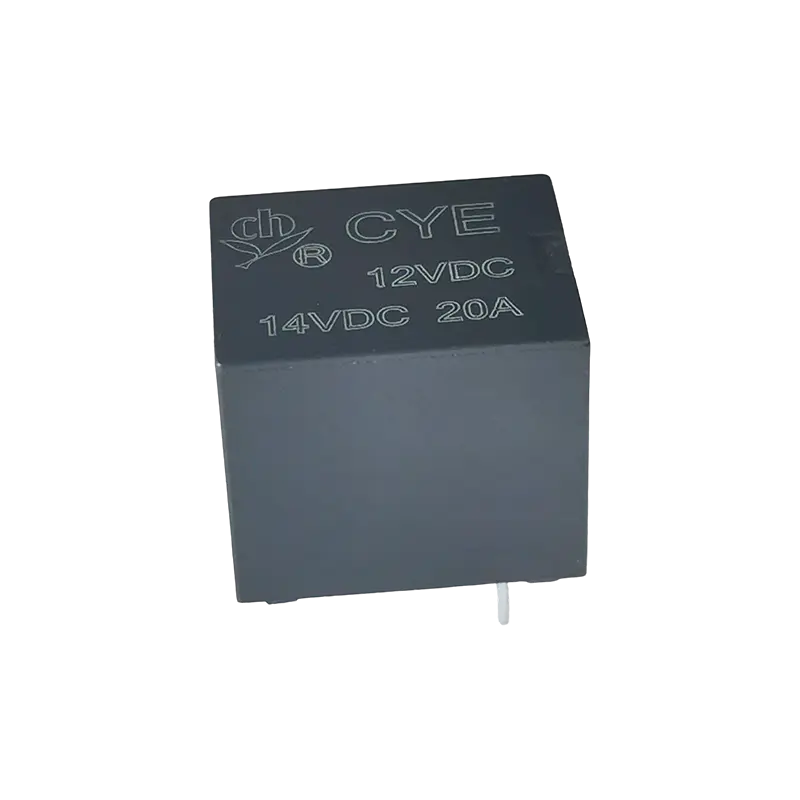

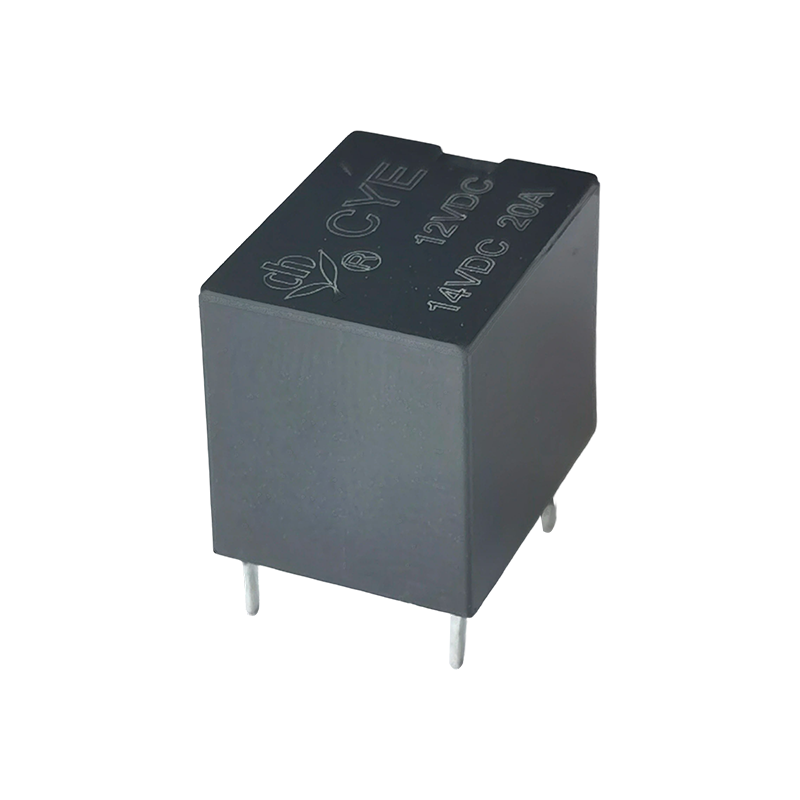

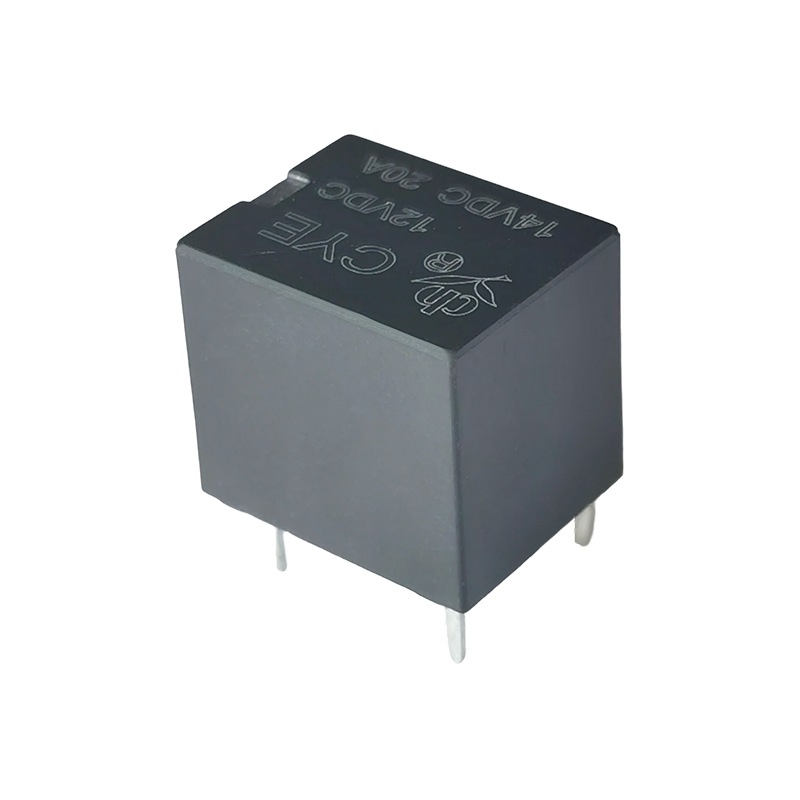

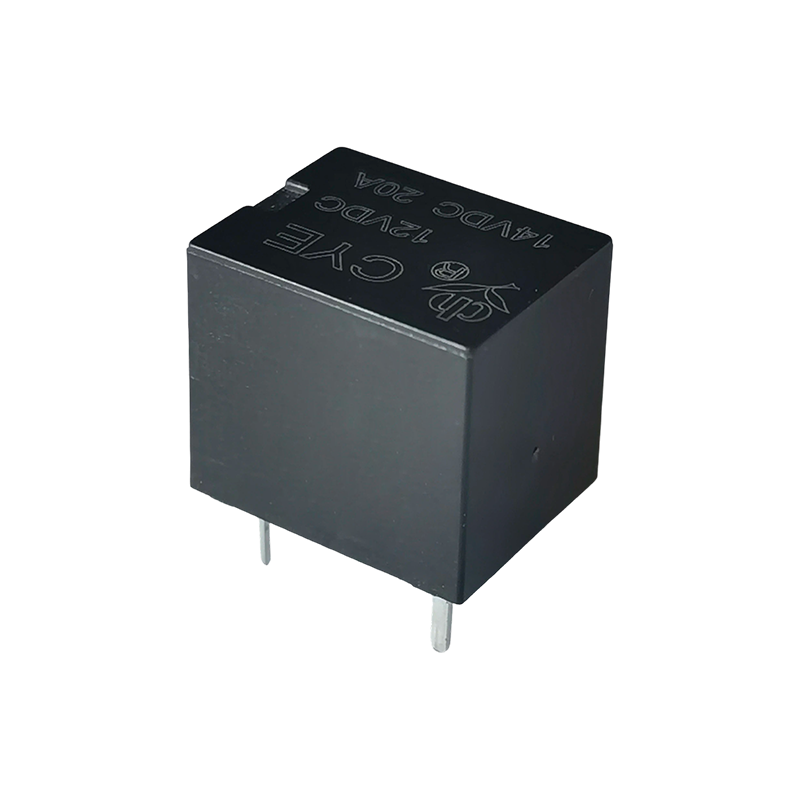

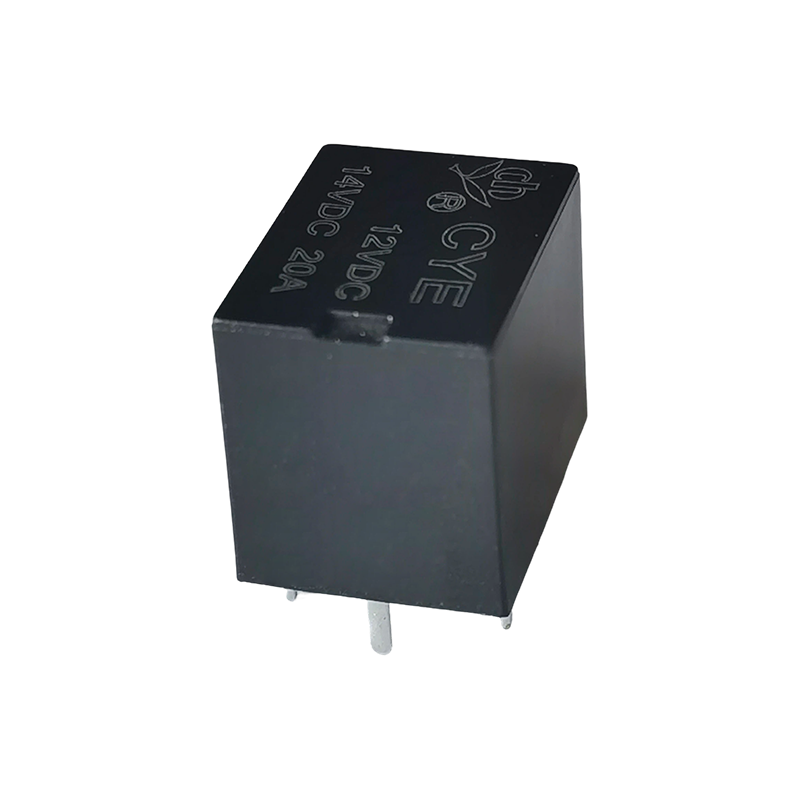

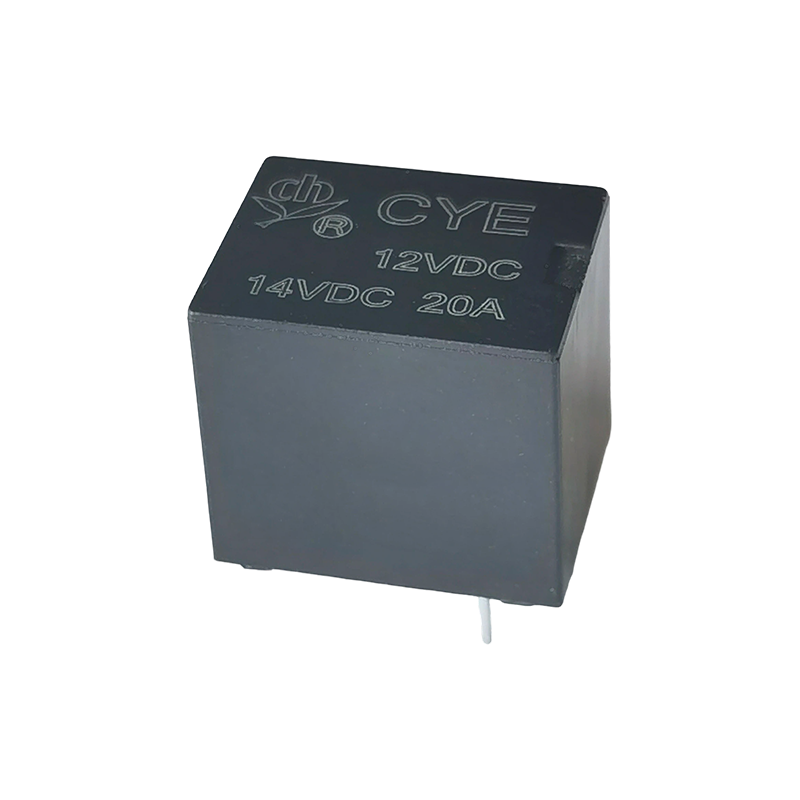

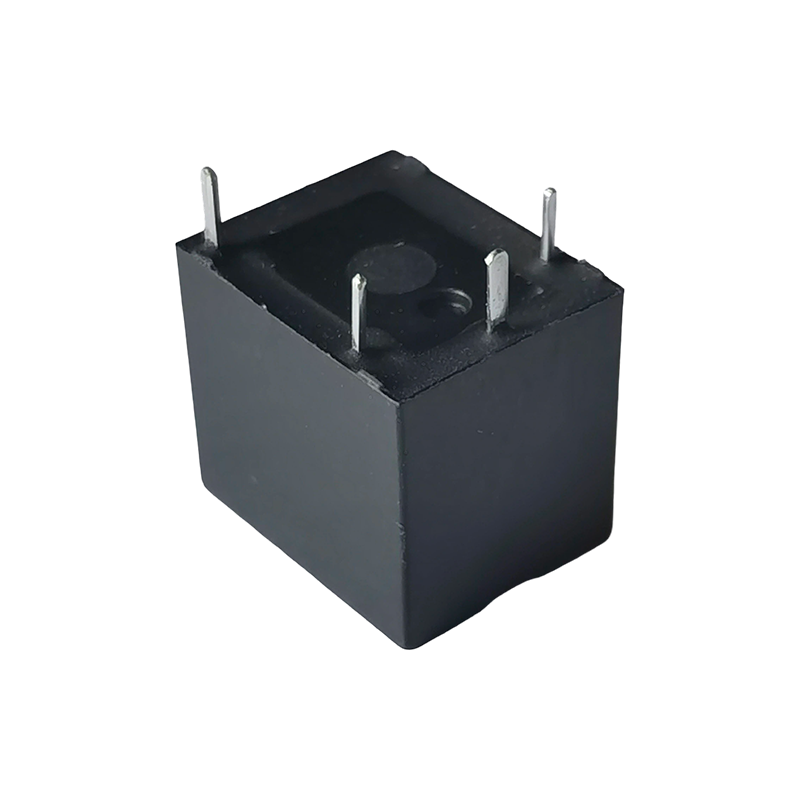

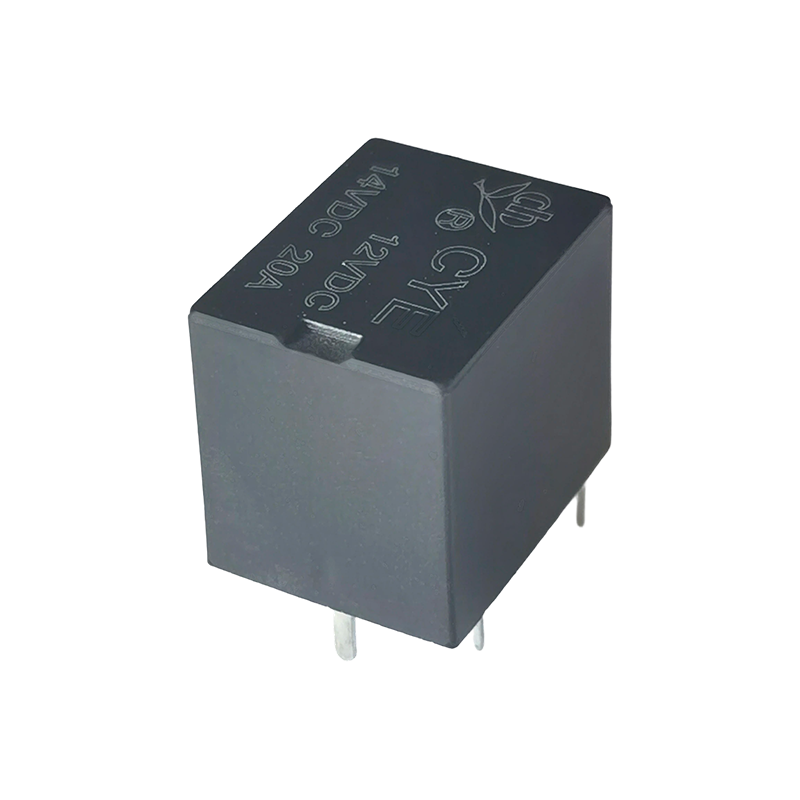

CYE (T78) relé er et ultra-miniatyr elektromagnetisk relé med høy effekt med et bredt spekter av bruksområder.
Dens viktigste bruksområder inkluderer:
Bilsektoren: Vanligvis brukt i bildørlåsmotorkontroll, tyverialarmsystemer for biler, og signalbytte og lastkontroll i elektronisk bilutstyr.
Hvitevarer og kontorutstyr: Egnet for strømstyring eller signaloverføring i husholdningsapparater (som klimaanlegg, vaskemaskiner) og kontorautomatiseringsutstyr.
Sikkerhets- og alarmsystemer: Som en kjernekomponent i automatiske tyverialarmer kontrollerer den kretsbytte.
Industriell kontroll og automatisering: Brukes i industrielle automasjonssystemer, instrumenter og kommunikasjonsenheter for å kontrollere høyeffektsbelastninger med lavspentsignaler.
Forbrukerelektronikk og nye teknologier: Utvidede applikasjoner i smarte hjem, IoT-enheter, nytt energiutstyr og medisinsk elektronikk.
Kontaktdata
| Type | CYE |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 6VDC) |
| Vurdert belastning (resistiv belastning) | 20A 14VDC |
| Maks. bytte strøm | 35A |
| Maks. byttespenning | 30VDC |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 10 ms maks. (Ingen diode) |
| Utgivelsestid | 5 ms maks. (Ingen diode) |
| Isolasjonsmotstand | Min. 100 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 500VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 500VAC, 50/60Hz i 1min. |
| Vibrasjonsmotstand | Funksjonell | 10-500 Hz, NO-10G |
| 10-500 Hz, NC-5G |
| Støtmotstand | Funksjonell | 20 g for NO/11 ms. 5 g for NC/11 ms. |
| Destruktiv | 100 G min. |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 次 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 125 ℃ ( ingen kondens) |
| Vekt | Ca.6g |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 6 | 100 | 60 | Ca 0,6W | 60 % av nominelt spenning | 10 % av nominell spenning | 130 % av nominell spenning |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Ca 0,8W | 57,5 % av nominelt spenning |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Dataene som vises ovenfor er startverdier. Ikke bruk den høyeste tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av den tredje spolen.

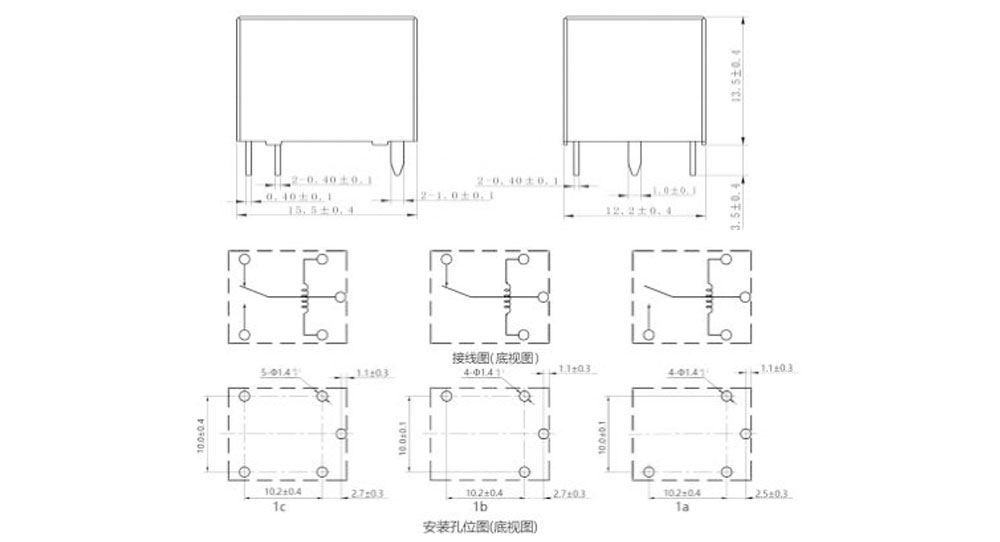

Disposisjonsdimensjon, Koblingsdiagram, PCB oppsett (Enhet:mm)

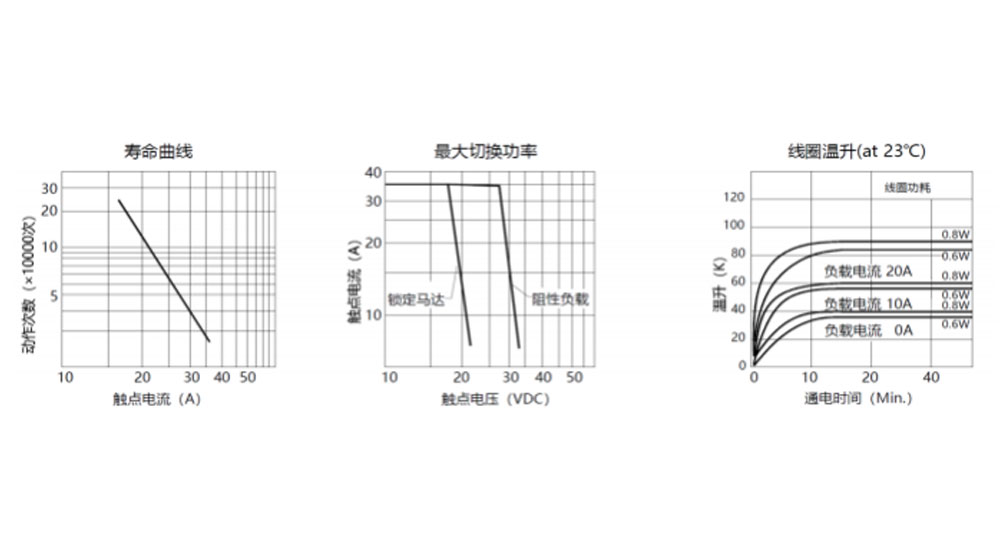

Karakteristiske kurver
Bestillingsinformasjon
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYE
2: Antall poler: 1-1 pol
3: Kontaktordning: A-skjema A ; B-skjema B ; C-skjema C
4: Nominell spenning: 6,9,12,24VDC
5: Kapitalfarge: B-svart
6: Spole Pwor: D-0,8W L-0,6W
7: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
8: Spesialparameter: Null-standardtype
Bokstav eller tall – Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i en riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
