I. Fordeler
1. Høy belastningstilpasning: En 16A høystrømskontaktsvitsjingsevne tillater direkte kjøring av middels til høyeffektsbelastninger uten behov for ekstra forsterkningskretser.
2. Sterk miljøtilpasningsevne: Høyspentmotstand håndterer spenningssvingninger i komplekse strømnettmiljøer, og reduserer risikoen for sammenbrudd.
3. Høy allsidighet: Bredt spolespenningsområde og standard PCB-emballasje sikrer kompatibilitet med ulike industriutstyrsdesign, noe som øker produktets gjenbrukbarhet.

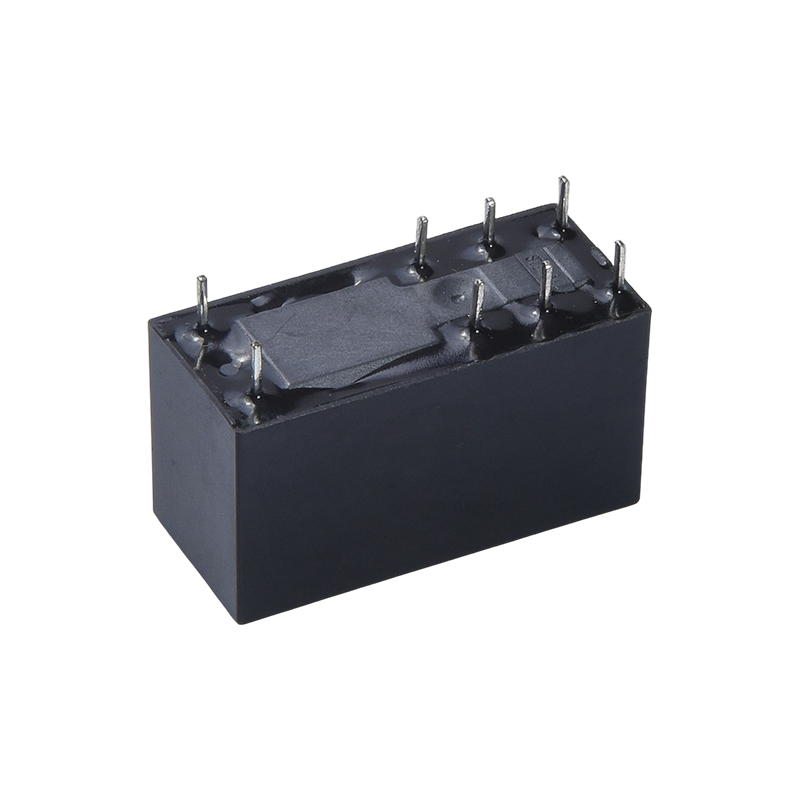

II. Produktstruktur og installasjonsfunksjoner
1. Emballasjespesifikasjoner: Bruker en 8-PIN PCB-pakke med en rimelig pinnelayout, som letter automatisert sveising og massemontering;
2. Kompakt design: Kompakt størrelse oppfyller behovene til tett intern utstyrsinstallasjon, sparer plass på PCB-kort og bidrar til produktminiatyrisering.
3. Strukturtype: SPDT (Single-Pole Double-Throw) struktur gir klar svitsjelogikk, tilpasset ulike kretskoblingsbehov.
III. Gjeldende applikasjonsscenarier
1. Industriell kontroll: Egnet for motorstyring, kontaktordrift og kretskobling i industrielt automasjonsutstyr;
2. Hvitevarer: Egnet for strømstyring og belastningsveksling i høyeffekts husholdningsapparater som klimaanlegg, vaskemaskiner og kjøleskap;
3. Sikkerhet og strømutstyr: Gjelder for bryterkontroll i sikkerhetsovervåkingssystemer, UPS-strømforsyninger og omformerkretskonvertering;
4. Bilelektronikk: Kan brukes til lastkontroll av elektriske hjelpeapparater i biler (krever samsvar med de tilsvarende spenningsspesifikasjonene).

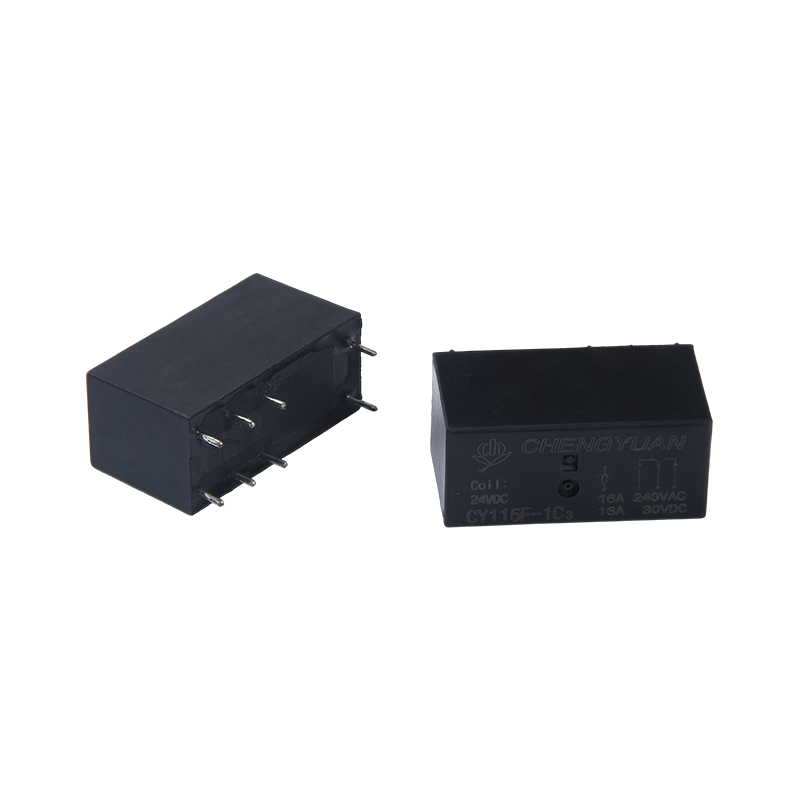

Kontaktdata
| Type | CY115F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 6VDC) |
| Vurdert belastning (resistiv belastning) | 16A 250VAC |
| Maks. bytte strøm | 16A |
| Maks. byttespenning | 277VAC |
| Maks. bytte strøm | 4432VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15 ms maks. (Ingen diode) |
| Utgivelsestid | 5 ms maks. ( Ingen diode) |
| Isolasjonsmotstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 5000VAC, 50/60Hz i 1min. |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min. |
| Destruktiv | 100 G min. |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ ( ingen kondens) |
| Vekt | Ca. 13,5 g |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating Fower | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 80.00 | 62.5 | Omtrent 0,4 W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dataene som vises ovenfor er startverdier. Ikke bruk den høyeste tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

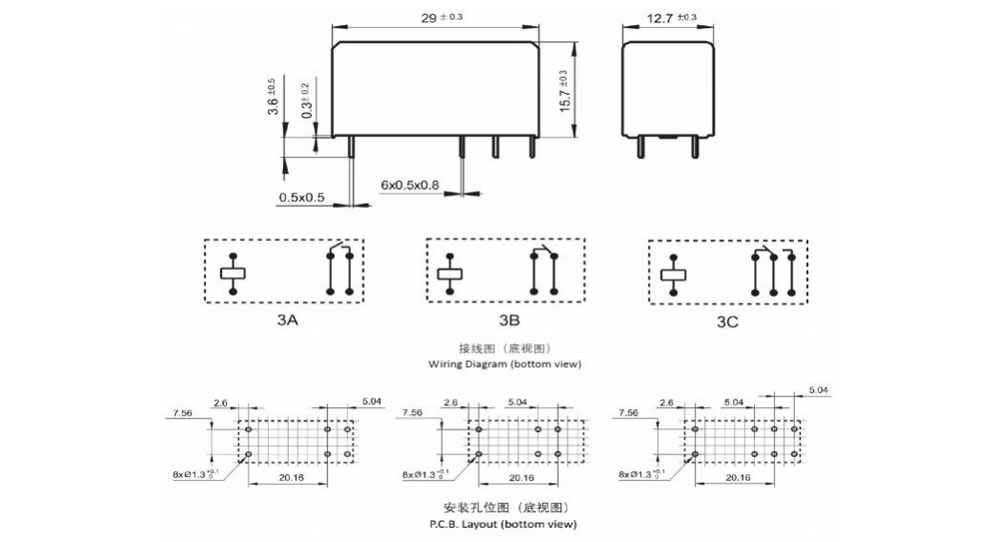

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)

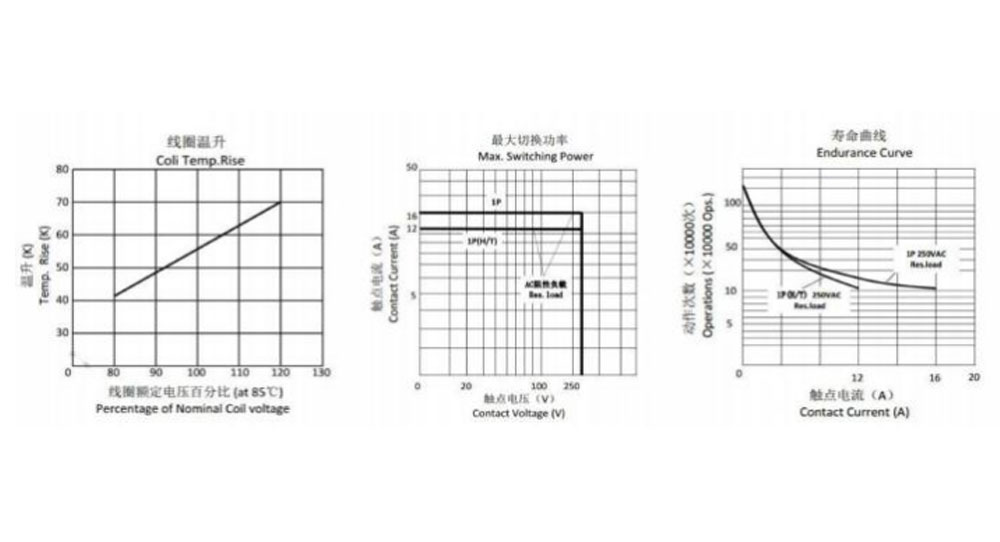

Karakteristiske kurver
Bestillingsinformasjon
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CY115F
2: Antall poler: 1-1 pol
3: Kontakt ordning: A-skjema A ; B-skjema B ; C-skjema C
4: Nominell spenning: 5,6,9,12,18,24,48VDC
5: Farge på kabinettet: B-svart
6: Spole Pwor: D-0,4W
7: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
8: Spesiell parameter: Null-standard type
Bokstav eller tall – Spesielt krav
Flukssikre releer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv osv.
Vannrengjøring eller overflatebehandling anbefales ikke etter at de flukssikre reléene er satt sammen på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjonene kan endres uten forutgående varsel.
Vi kunne ikke evaluere alle ytelsene og alle parametrene for hver mulig applikasjon. Derfor bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres egen applikasjon. For forseglede releer, etter installasjon og rengjøring, åpner du ventilasjonshullet i dekselet før bruk. Hvis det er noe spørsmål, kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å avgjøre hvilket produkt skal brukes.
