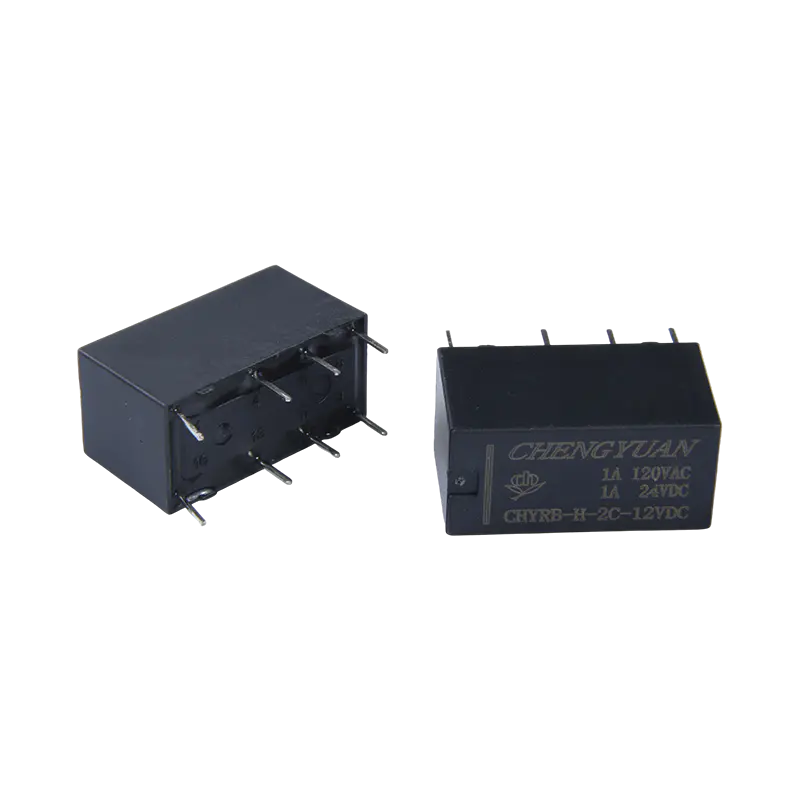

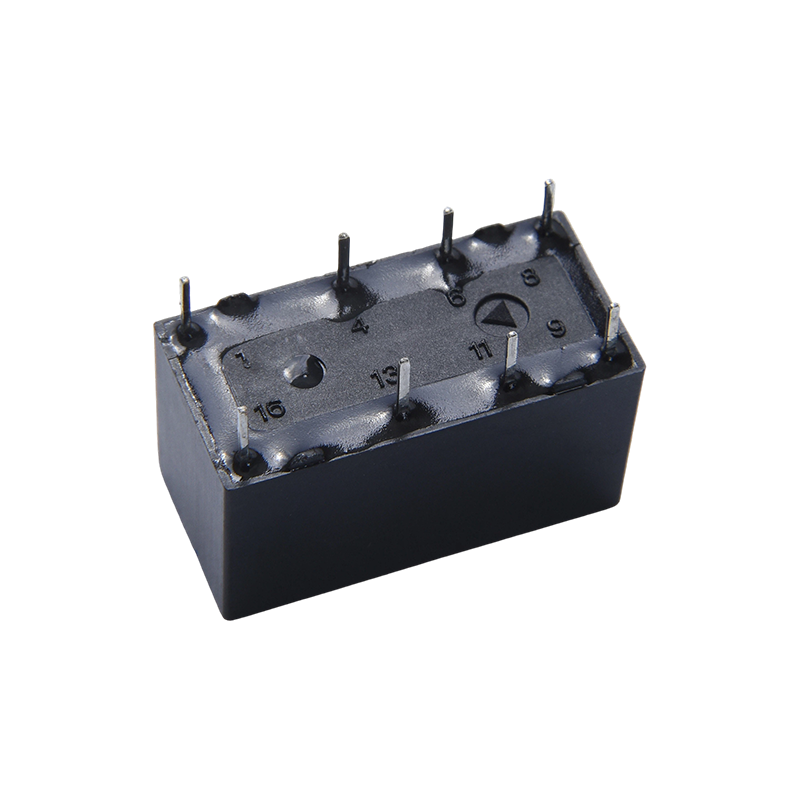

Nøkkelfunksjoner
Lav kontaktmotstand: Kontaktmaterialene og strukturen er optimalisert for små signaler, sikrer langsiktig stabil ledningsevne og reduserer signaldemping.
Høy isolasjonsspenning: Høy isolasjonsspenning mellom spolen og kontaktene forhindrer effektivt signalovertale og ekstern interferens.
Rask respons: Det elektromagnetiske systemdesignet prioriterer driftshastighet, og oppfyller tidskravene for rask signalruting og svitsjing i kommunikasjonsutstyr.
Lang elektrisk levetid: Gir utmerket kontaktbestandighet under nominell belastning, og sikrer langsiktig pålitelighet til utstyret.
Hovedapplikasjoner
Kommunikasjonsutstyr: Brukes for signalbytte eller strømstyring i nettverkssvitsjer, basestasjoner og annet utstyr for å kontrollere kretsen av/på.
Kontorutstyr og periferiutstyr til datamaskiner: For eksempel skrivere, skannere eller UPS-strømforsyninger, som kontrollerer start og stopp av hovedkretsen via reléet.
Sikkerhetsalarmsystemer: Som et koblingselement i alarmkretser, reagerer på kontrollsignaler for å utløse alarmer eller aktivere andre enheter.
Medisinsk utstyr: Bruker sine elektriske isolasjonsegenskaper for å sikre pasient- og utstyrssikkerhet, og fungerer stabilt i diagnostiske instrumenter eller overvåkingsutstyr.
Industriell automatisering: Noen modeller er egnet for PLS-systemer eller motorstyring, noe som muliggjør kompakte oppsett gjennom PCB-loddeinstallasjon.
Kontaktdata
| Type | CHYRB |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 1A 120VAC |
| Maks. bytte strøm | 2A |
| Maks. byttespenning | 277VAC |
| Maks. bytte strøm | 554VA |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 7 ms Maks. (Ingen diode) |
| Utgivelsestid | 4ms Maks. (Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 1000VAC, 50/60Hz i 1 min. |
| Vibrasjonsmotstand | Destruktiv | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10-55Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10 000 000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondens) |
| Vekt | Ca.4,6 g |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 50 | 60 | Omtrent 0,15 W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Omtrent 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Omtrent 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Dataene som vises ovenfor er startverdier. Ikke bruk den høyeste tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av den tredje spolen.

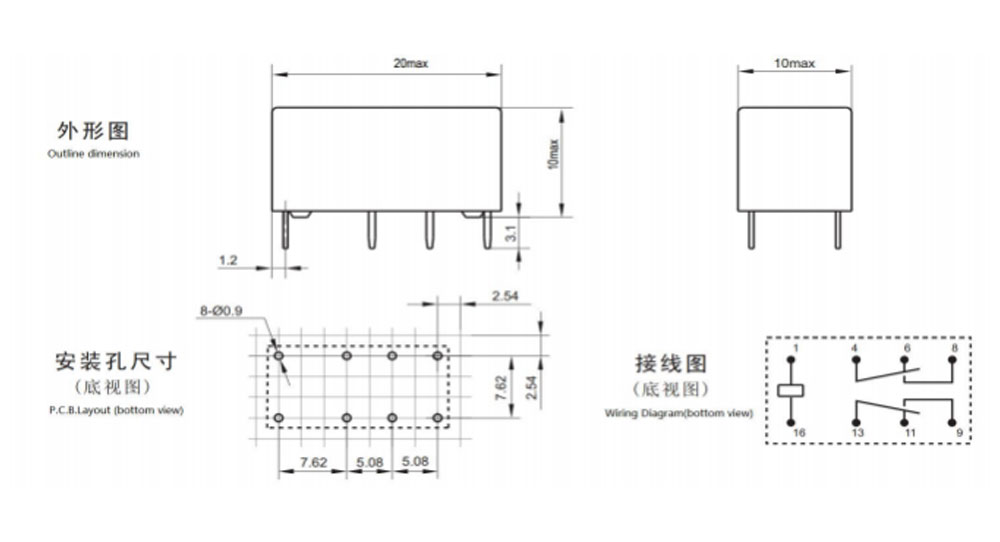

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

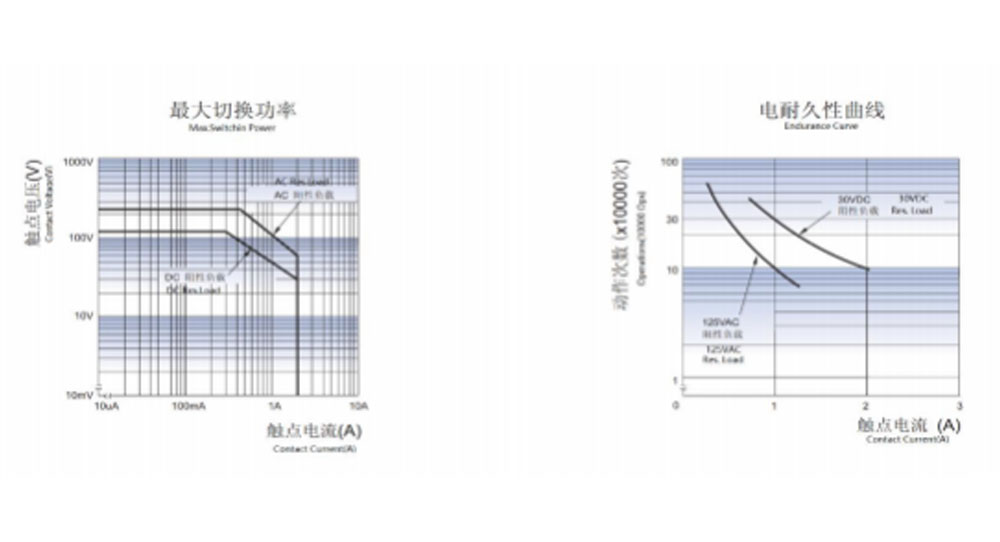

Karakteristiske Cuves
Bestillingsinformasjon
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Type: CHYRB
2: Antall poler: 2-2 poler
3: Kontaktordning: C Fra C ; H Fra A ; B Fra B
4: Nominell spenning: 3,5,6,9, 12, 18,24,48VDC
5: Farge på kabinettet, Y-gul; H-Sort; L-blå
6: Spole Pwor: D-0,36W H-0,2W
7: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
8: Spesialparameter: Null-standardtype
Bokstav eller tall – Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Et tilpasset spesialsuffiks er tilgjengelig etter å ha blitt evaluert av CHENGYUAN.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
