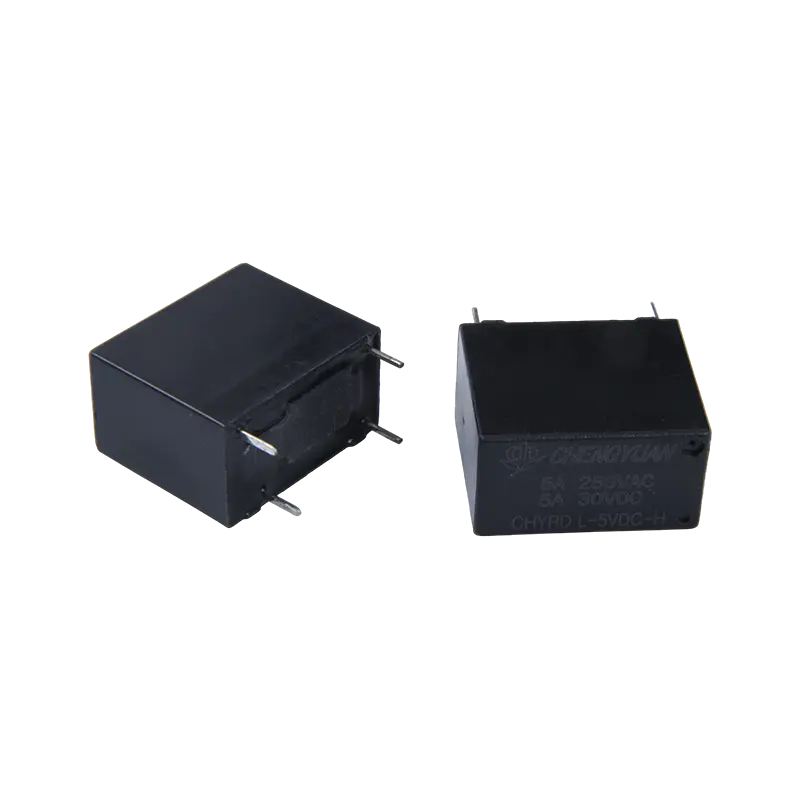

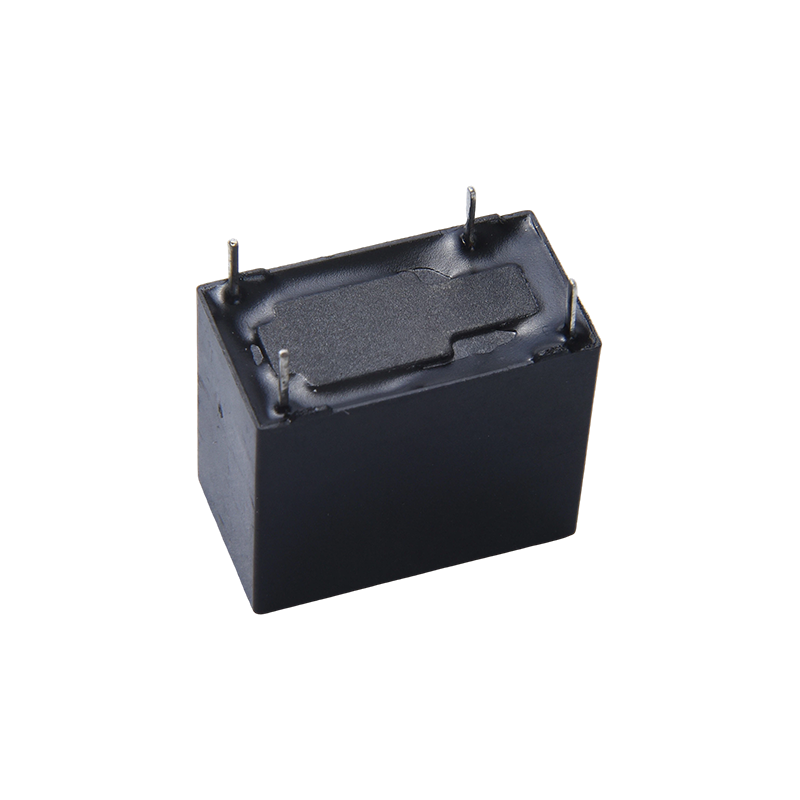

Produktfordeler:
Spesifikasjoner for flere belastninger: Tilbyr forskjellige alternativer for kontaktstrøm (5A/10A/16A/20A), noe som muliggjør fleksibelt valg av den mest passende belastningskapasiteten basert på spesifikke bruksscenarier.
Monteringskompatibilitet med høy tetthet: Kompakt strukturell design spesifikt optimalisert for monteringsmiljøer med høy tetthet, og bidrar til å forbedre plassutnyttelsen på kretskort.
Sterk allsidighet: Som et generell relé er det allment anvendbart for ulike industrielle kontroll- og husholdningsapparatkretser.
Stabil kontaktsvitsjing: Slår pålitelig kretser av og på, og sikrer stabiliteten til utstyrsdriften.
Hovedapplikasjonene inkluderer automatisk justering, sikkerhetsbeskyttelse og kretsbytte.
Innen husholdningsapparater er 32F-reléet mye brukt i klimaanlegg, riskokere, kjøleskap og sterilisatorer for å oppnå strømkontroll og overbelastningsbeskyttelse.
Det er også ofte brukt i kontorutstyr og audiovisuelt utstyr for signalsvitsjing og spenningsreguleringskontroll.
Industriell kontroll, sikkerhetssystemer og bilelektronikk (som bilklimaanlegg og strømstyring) er et annet viktig bruksområde, som oppfyller kravene til overspenningsmotstand og langsiktig pålitelighet.
Kontaktdata
| Type | CHYRD |
| Kontaktmateriale | Sølvlegering: AgSnO2In2O3, AgSnO2, AgNi |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 6VDC) |
| Vurdert belastning (resistiv belastning) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| Maks. bytte strøm | 20A |
| Maks. byttespenning | 250VAC/30VDC |
| Maks. bytte strøm | 2500VA/300W |
| Min. bytte last | 6V 1A |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 10 ms Maks. (Ingen diode) |
| Utgivelsestid | 5 ms maks. (Ingen diode) |
| Isolasjonsmotstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 4000VAC, 50/60Hz i 1 min |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min. |
| Destruktiv | 100 G min. |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40℃ ~ 85℃ ( ingen kondens) |
| Vekt | Ca.4,6 g |
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 150 | 20 | Omtrent 0,45 W | 75 % av nominelt spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Omtrent 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Dataene som vises ovenfor er startverdier. Ikke bruk den maksimale tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av den tredje spolen.

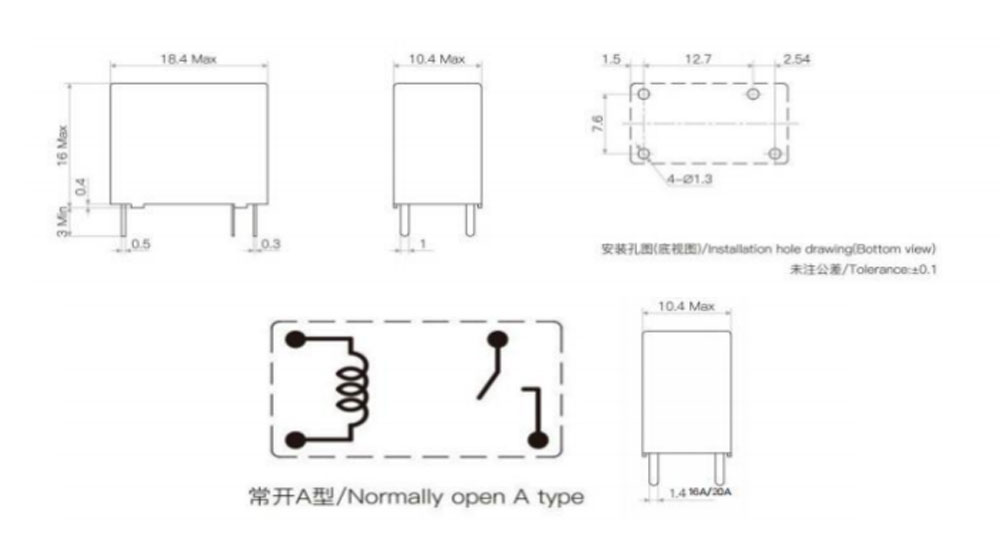

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

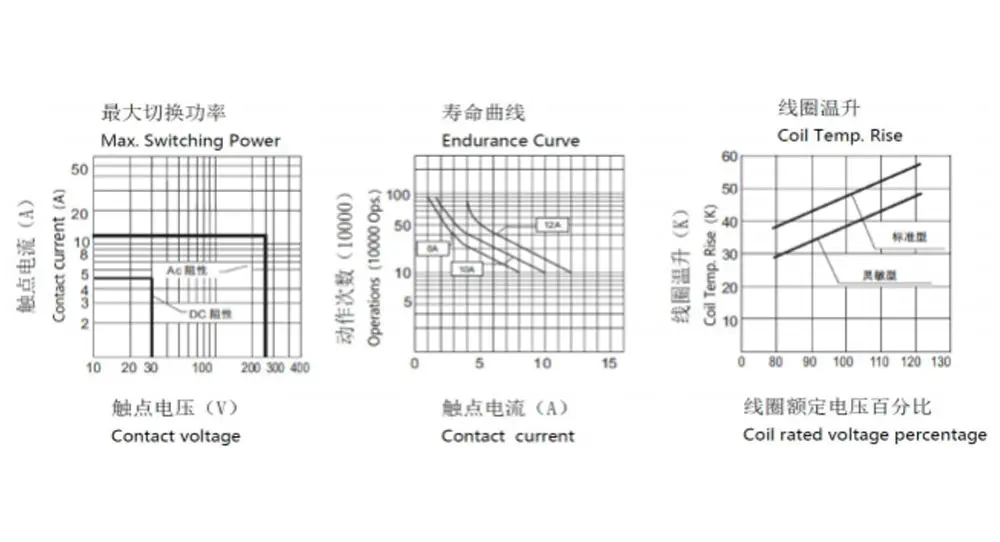

Karakteristiske kurver
Bestillingsinformasjon
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CHYRD
2: Antall poler: 1-1 pol
3: Kontakt ordning: A-Fra A
4: Nominell spenning: 3,5,6,9, 12, 18,24VDC
5: Farge på kabinettet: B-svart
6: Spole Pwor: D-0,45W L-0,2W
7: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
8: Spesialparameter: Null-standardtype
Bokstav eller tall – Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
