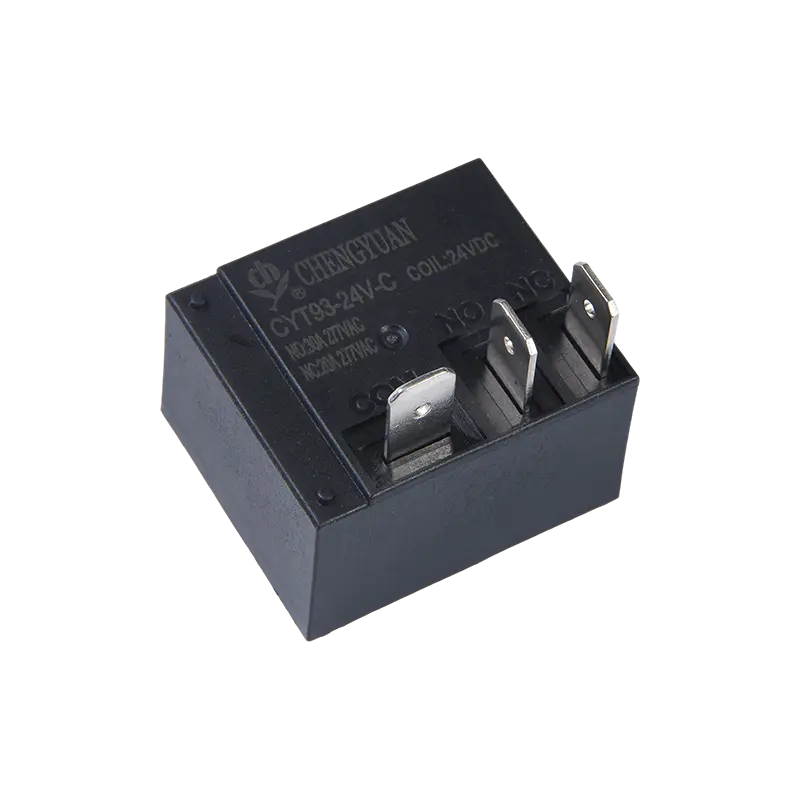

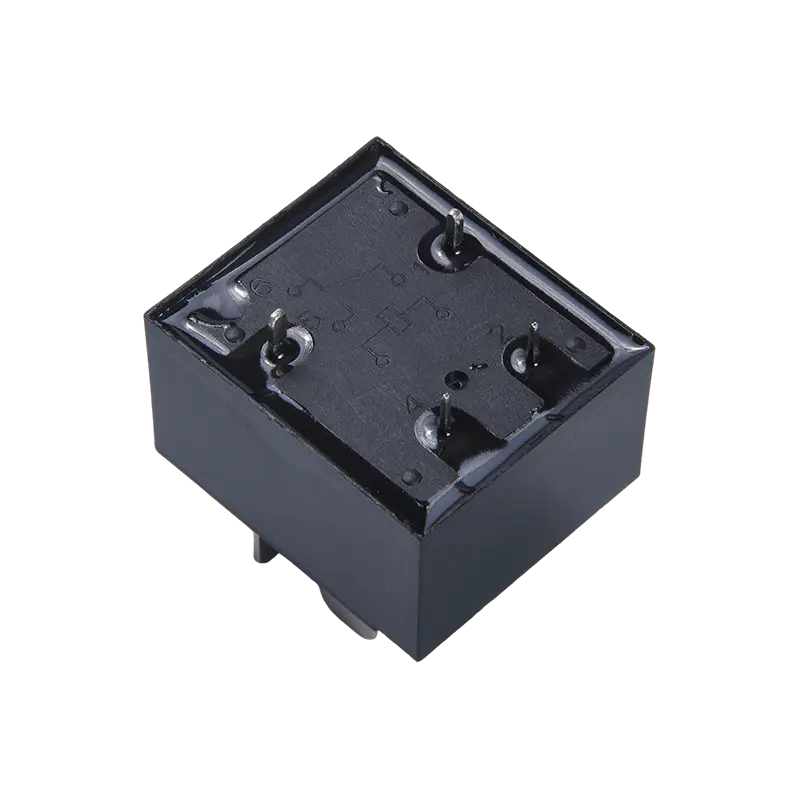

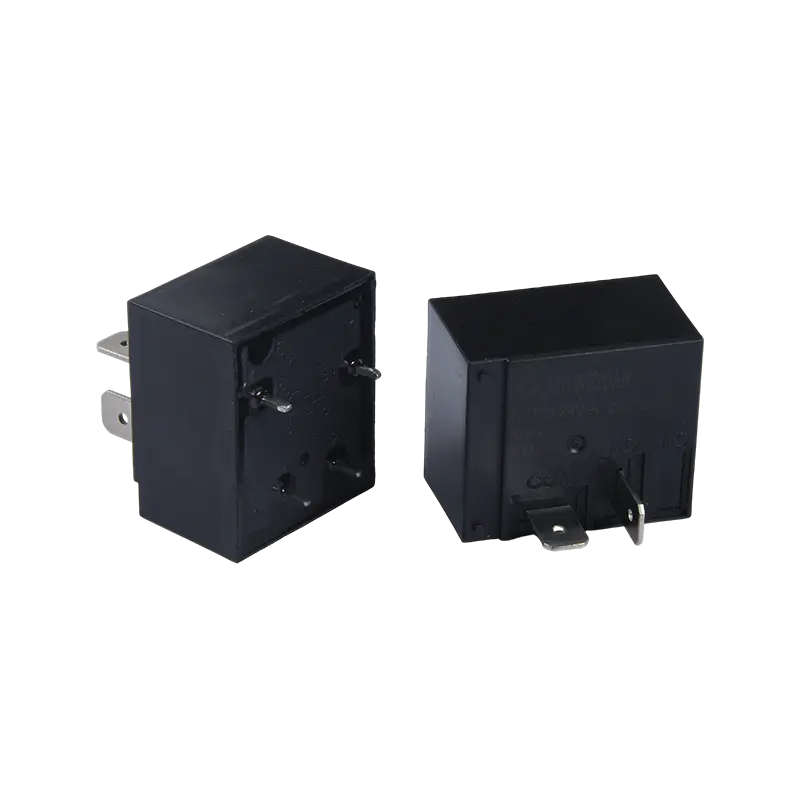

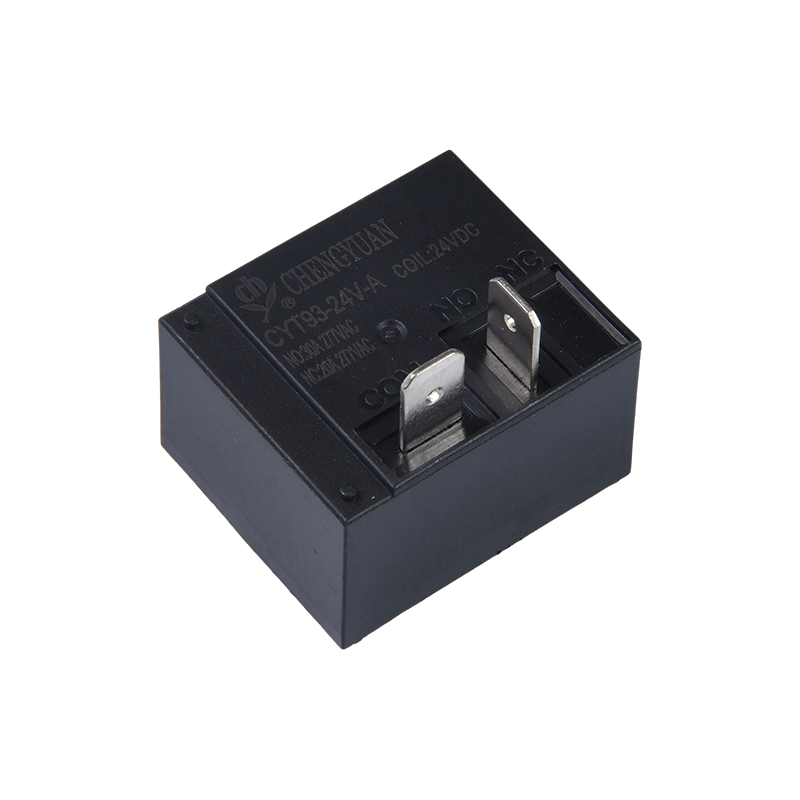

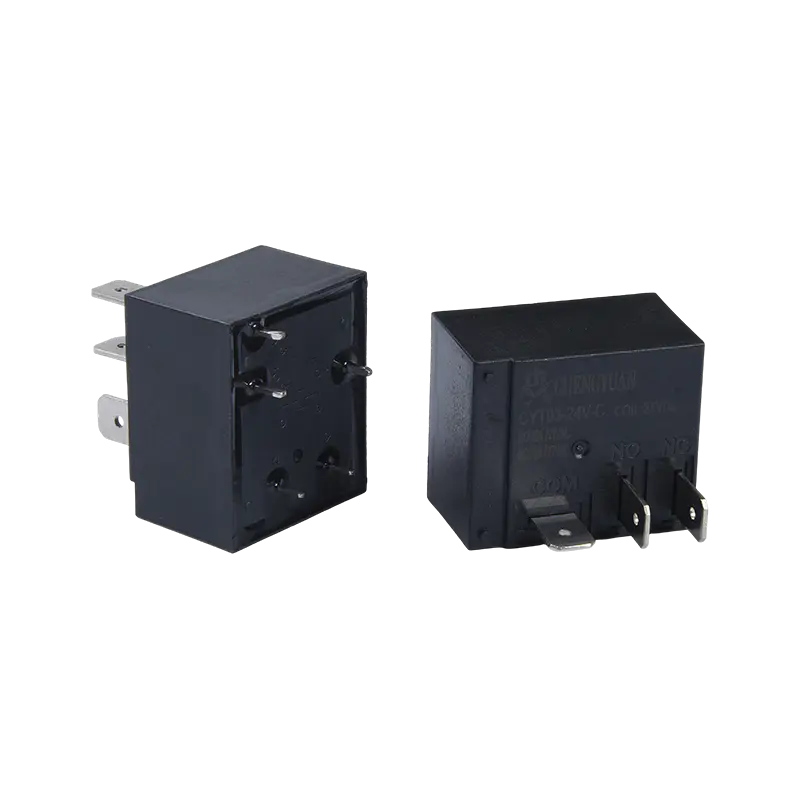

Produktfunksjoner:
• Høybelastningssvitsjekapasitet: Støtter en maksimal koblingsbelastning på 30 ampere (noen spesifikasjoner opptil 40A), i stand til å håndtere kontrollbehovene til utstyr med høy effekt.
• Kompakt design: Liten størrelse, egnet for installasjon med høy tetthet i elektriske bokser eller kontrollpaneler med begrenset plass.
• Lavt strømforbruk: Spolestrømforbruk så lavt som 0,9W, noe som effektivt reduserer systemets energiforbruk og varmeproduksjon.
• Flere terminalalternativer: Kobberterminalprodukter er tilgjengelige for å sikre utmerket ledningsevne og kontaktpålitelighet ved håndtering av høye strømmer.
• Bredt spenningsområde: Spolespenning dekker 3VDC til 48VDC, kompatibel med ulike spenningsnivåer i kontrollsystemet.
Typiske bruksområder:
• Bilelektronikk: Brukes til høyeffekts lastkontroll i biler, som varmeovner, viftemotorer og lyssystemer.
• Varme- og ventilasjonsutstyr: Egnet for industri- og husholdnings-HVAC-utstyr, styring av varmeelementer eller ventilasjonsvifter.
• Hvitevarer: Brukes for strømbryterkontroll i høyeffekts husholdningsapparater som elektriske ovner og mikrobølgeovner.
• Industriell kontroll: Brukes som en aktuator i automasjonsutstyr som krever høystrømskobling.
| Kontaktdata |
| Type | CYT93 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks.(ved 1A 6VDC) |
| Vurdert belastning (resistiv belastning) | 20A/30A 250VAC |
| Maks. bytte strøm | 20A/30A |
| Maks. byttespenning | 250VAC |
| Maks. bytte strøm | 5000VA/7500VA |
| Kjennetegn |
| Driftstid (ved nominell spolespenning) | 15 ms maks. ( Ingen diode) |
| Utgivelsestid | 10 ms Maks. ( Ingen diode) |
| Isolasjonsmotstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 1500VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 2500VAC , 50/60Hz i 1 min |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min. |
| Destruktiv | 100 G min. |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10000000 ops.(ved romtemperatur) |
| | Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ ( ingen kondens) |
| Vekt | Ca.28g |
Spoledata (ved 20 ℃)
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 5 | 180 | 27 | Omtrent 0,9 W | 75 % av nominell spenning | 5 % av nominell spenning | 130 % av nominell spenning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dataene som vises ovenfor er startverdier. Ikke bruk den høyeste tillatte spenningen på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

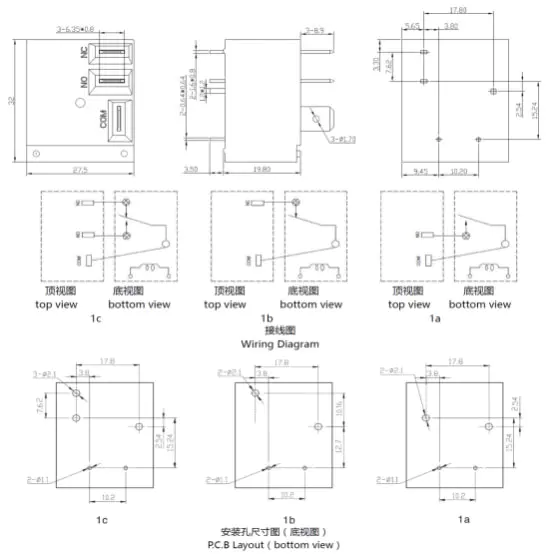

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet:mm)

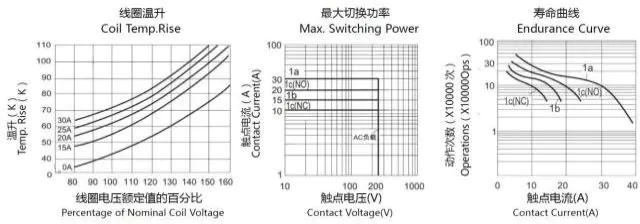

Karakteristiske kurver
Bestillingsinformasjon
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYT93
2: Antall poler: 1-1 pol
3: Kontakt ordning: : A skjema A ; B skjema B ; C skjema C
4: Nominell spenning: 5,6,9,12,15,18,24,48VDC
5: Farge på kabinettet: H-svart
6: Spole Pwor: D-0,9W
7: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
8: Spesiell parameter: Null-standard type
Bokstav eller tall – Spesielt krav
Flukssikre reléer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
Vannrensing eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er montert på kretskortet.
Ansvarsfraskrivelse: Spesifikasjonen er kun for referanse. Spesifikasjoner kan endres uten forvarsel.
Vi kunne ikke evaluere all ytelse og alle parametere for alle mulige applikasjoner. Dermed bør brukerne være i riktig posisjon til å velge
Egnet produkt for deres eget bruk. For forseglede releer, etter installasjon og rengjøring, åpne ventilasjonshullet i kassen før bruk. Hvis det er noen spørsmål, vennligst kontakt Chengyuan for tekniske tjenester. Det er imidlertid brukerens ansvar å bestemme hvilket produkt som skal brukes.
