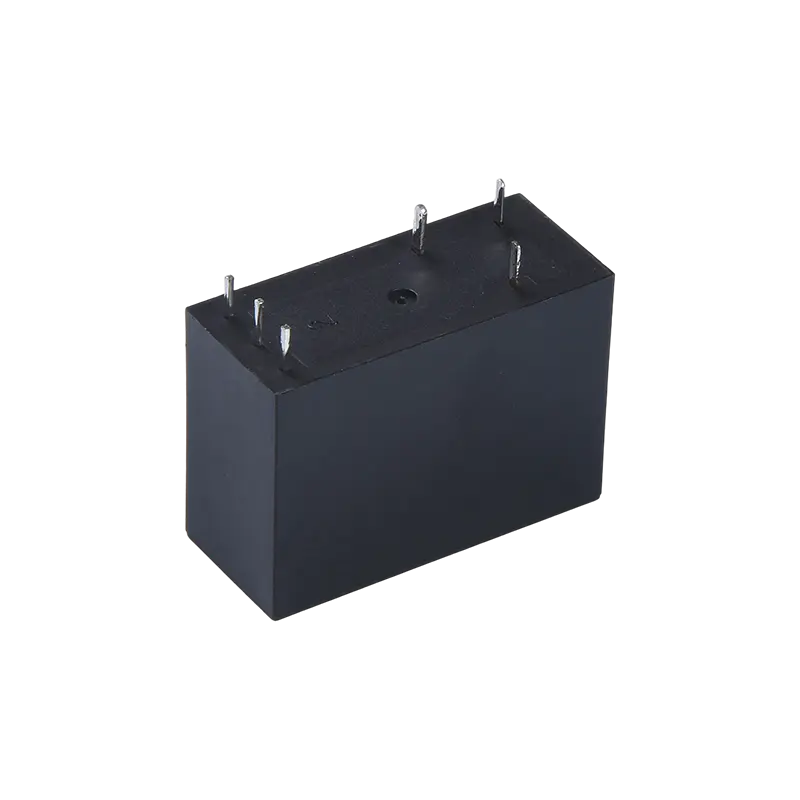

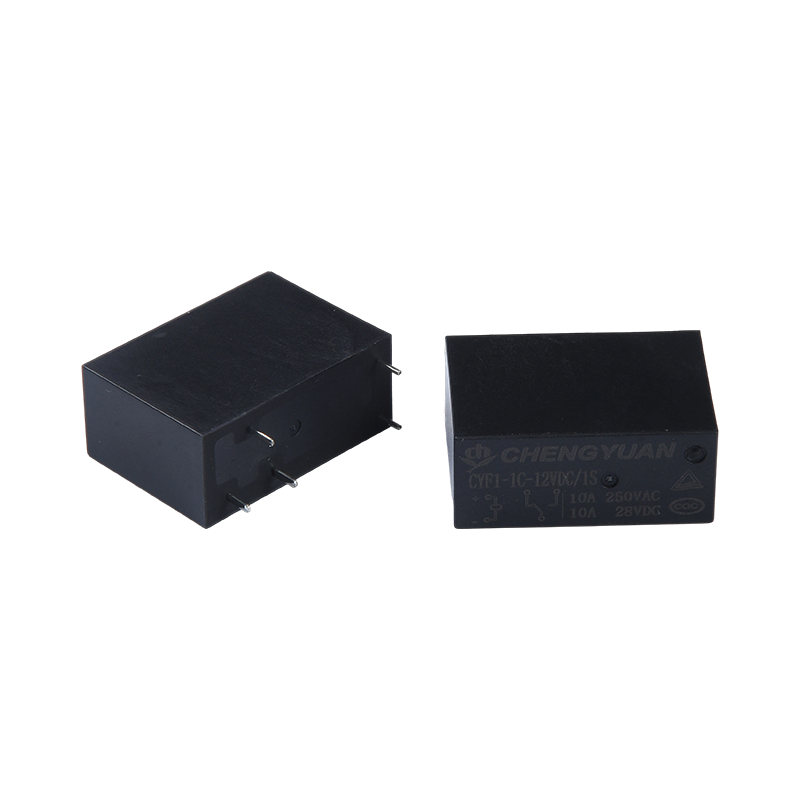

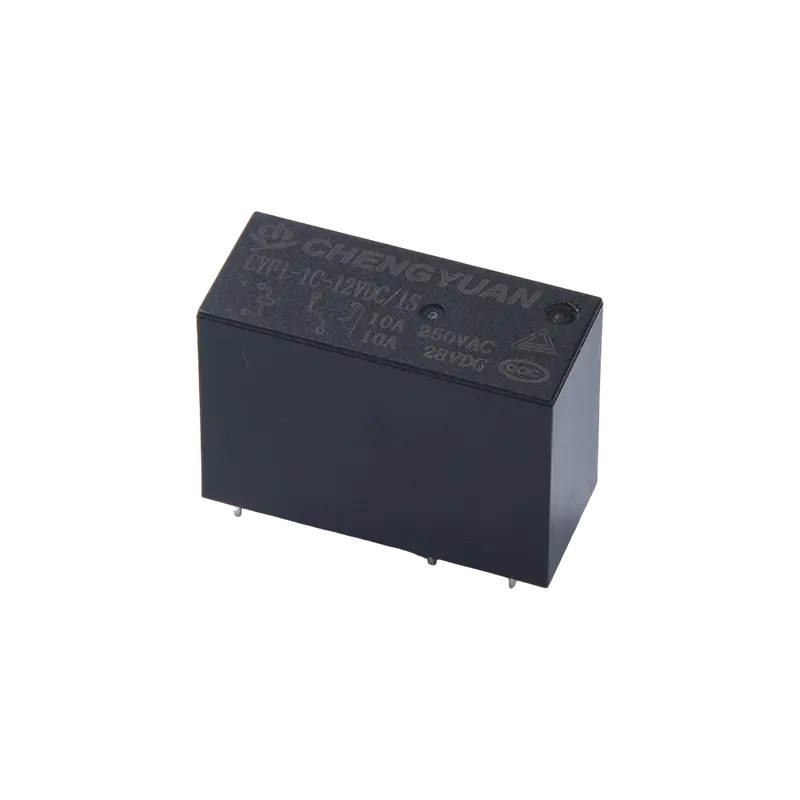

Produktfordeler:
• Null statisk strømforbruk: Ved å bruke det magnetiske låseprinsippet opprettholdes kontakttilstanden uten kontinuerlig strømforsyning etter aktivering, noe som reduserer systemets standby-strømforbruk betydelig.
• Høy belastning, kompakt design: Oppnår en maksimal kontaktsvitsjekapasitet på 16A i en ultraliten pakke, som tilbyr høy effekttetthet og sparer plass på PCB.
• Power-Off State Memory: Kontaktposisjonen forblir uendret etter strømbrudd, og den opprinnelige tilstanden opprettholdes uten kjøring ved gjenoppretting av strøm, egnet for reservekretser eller sikkerhetssperrer.
Funksjoner:
• Maks 16A kontaktsvitsjekapasitet
• Tilgjengelig i enpolet og dobbeltpolet vekselkontaktkonfigurasjon
• Ultra-liten størrelse, standard PCB-pinner
• Tilgjengelig i forseglede og flusssikre typer
• Miljøvennlig produkt (ROHS-kompatibel)
• Dimensjoner: (28,9*12,6*20,6)mm
Hovedapplikasjoner:
• Smarte målere og energistyring: Brukes til fjernkontroll i forhåndsbetalte målere og smarte strømbrytere, og oppnår lavt strømforbruk gjennom magnetisk låsing.
• Energisparende apparater: Integrert i hovedstrømstyringen til apparater som klimaanlegg og vannvarmere for å redusere strømforbruket i standby og oppfylle energieffektivitetsstandarder.
• Avbruddsfri strømforsyning og energilagring: Brukes i utgangskoblingskretsene til UPS og fotovoltaiske omformere, og sikrer systemkontinuitet ved å opprettholde tilstanden under strømbrudd.
• Sikkerhets- og brannbeskyttelsessystemer: Brukes i alarmsystemer og kontrollkretser for nødlys for å sikre pålitelig bryterstatus ved plutselige strømbrudd.
Kontaktparametere
| Kontaktkonfigurasjon | 1A/1C | 2A/2C |
| Kontakt motstanden | < 50 mΩ (1A 6VDC) |
| Kontaktmateriale | AgSnO2,AgCdO |
| Kontaktbelastning (resistiv) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maksimal koblingsspenning | 250VAC / 28VDC |
| Maksimal koblingsstrøm | 20A/16A/10A | 8A/5A |
| Maksimal koblingskraft | 5000VA/480W | 1200VA/150W |
| Mekanisk holdbarhet | 1×10⁷ sykluser |
| Elektrisk holdbarhet | 1×10⁵ sykluser |
Spoleparametere
| Nominell spoleeffekt - | Single Coil 540mW |
| Dual Coil ≦1W (effekt varierer etter spesifikasjon) |
| Spoletemperaturøkning | 26°C (47°F) ved merkespenning |
| Maksimal temperatur | 130°C (266°F) |
Spolespesifikasjonstabell
| Nominell spenning (VDC) | Still inn/tilbakestill spenning (VDC) | Pulsbredde (ms) | Dobbel spolemotstand (Ω±10%) | Enkel spolemotstand (Ω±10%) |
| Spole 1 | Spole 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Ytelsesparametere
| Isolasjonsmotstand | 100MΩ (500VDC) |
| Dielektrisk tåle spenning | Mellom kontakt og spole | 5000VAC i 1 min |
| Mellom åpne kontakter | 750VAC i 1 min |
| Driftstid (ved merkespenning) | ≤10 ms |
| Utgivelsestid (ved merkespenning) | ≤5ms |
| Sjokk | Stabilitet | 100 m/s² (10 g) |
| Styrke | 1000 m/s² (100 g) |
| Vibrasjon | 10Hz~55Hz, 1,5mm dobbel amplitude |
| Fuktighet | 35%~85% RF |
| Temperaturområde | -40°C ~ 85°C |
| Terminal Type | PCB type |
| Vekt | Omtrent 10g |
| Emballasjetype | Plastforseglet type, loddebestandig type |
Sikkerhetssertifiseringer
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Eksempel på bestillingsmerke
Relé modell CYF
Spolespenning 5 6 9 12 18 24 48 VDC
Kontaktskjema 1A: en gruppe med normalt åpne, 1C: en gruppe med konvertering, 2A: to grupper med normalt åpne, 2C to grupper med konvertering
Spoleform 1S: enkel spole 2S: dobbel spole
Kontaktmateriale T: AgSnO2, Ingen: AgCdO
Merknader: (1) I et miljø som inneholder skadelige gasser som H2S, SO2, NO2, etc., anbefales det å bruke plastforseglede produkter, og vennligst foreta tester og bekreftelse i faktisk bruk; når generell rengjøring ikke er nødvendig, anbefales det
Det anbefales å prioritere flussbestandige produkter;
- Dette produktet er et miljøvennlig produkt. Merk det tilsvarende funksjonsnummeret ved bestilling, der (551) indikerer RoHS-samsvar (kontakter inneholder kadmium), og (555) indikerer RoHS-samsvar (kontakter inneholder ikke kadmium).
Koblingsskjema, monteringshull størrelse enhet: mm
(1) Dimensjonstoleranser er ikke spesifisert for enkelte ytre dimensjoner av produktet. Når de ytre dimensjonene er ≤1 mm, er toleransen ±0,2 mm; når de ytre dimensjonene er mellom 1~5 mm, er toleransen ±0,3 mm.
Når den totale størrelsen er >5 mm, er toleransen ±0,4 mm;
(2) Dimensjonene til monteringshullet uten dimensjonstoleranse er ±0,1 mm.
Ting å merke seg:
- Fabrikktilstanden til det magnetiske låsereléet er tilbakestillingstilstanden, men på grunn av faktorer som støt under transport eller installasjon av reléet, kan det endres til handlingstilstand. Derfor, når du bruker (strømforsyning
Når du er tilkoblet, tilbakestill den til handlingstilstanden eller tilbakestill tilstanden etter behov.
- For å sikre at det magnetiske låsereléet virker eller tilbakestiller, må eksitasjonsspenningen som påføres spolen nå merkespenningen, og pulsbredden må være større enn 5 ganger handlings- eller tilbakestillingstiden. Ikke gjør det
Når du tilfører spenning til handlingen og tilbakestiller spoler, må du ikke bruke spenning på spolene i lang tid (mer enn 1 minutt).
- Under produkttransport, lagring og påføring, vennligst hold produktet unna sterke magnetiske felt for å unngå endringer i driftsspenning og tilbakestilling av spenning.
