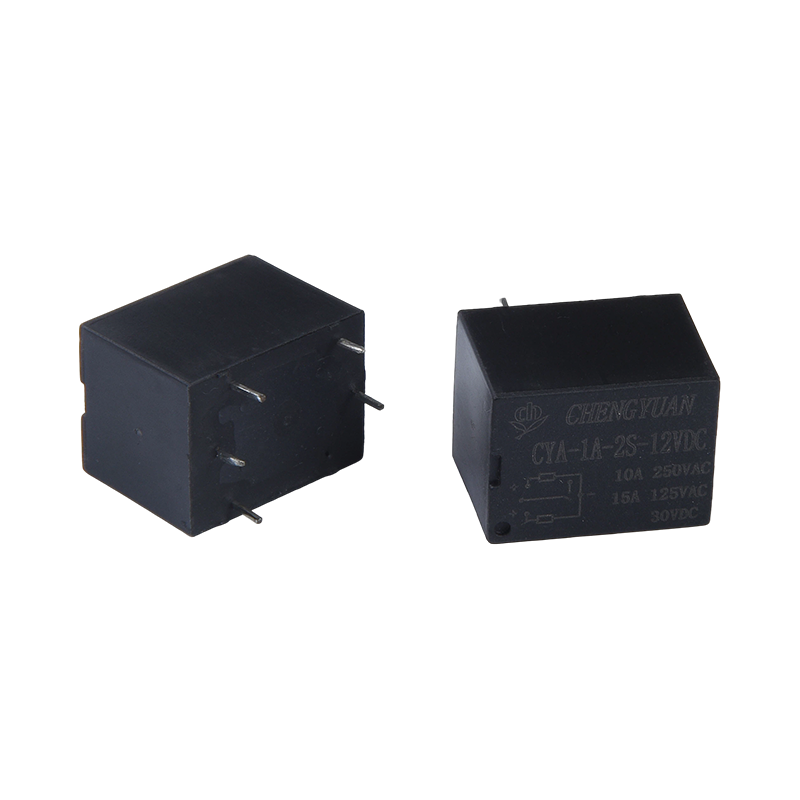

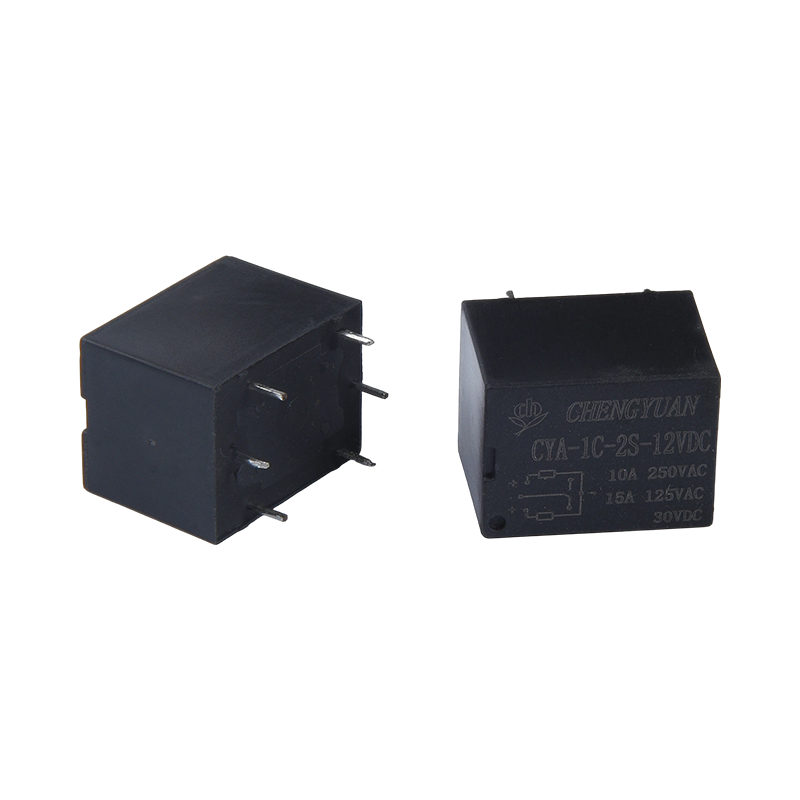

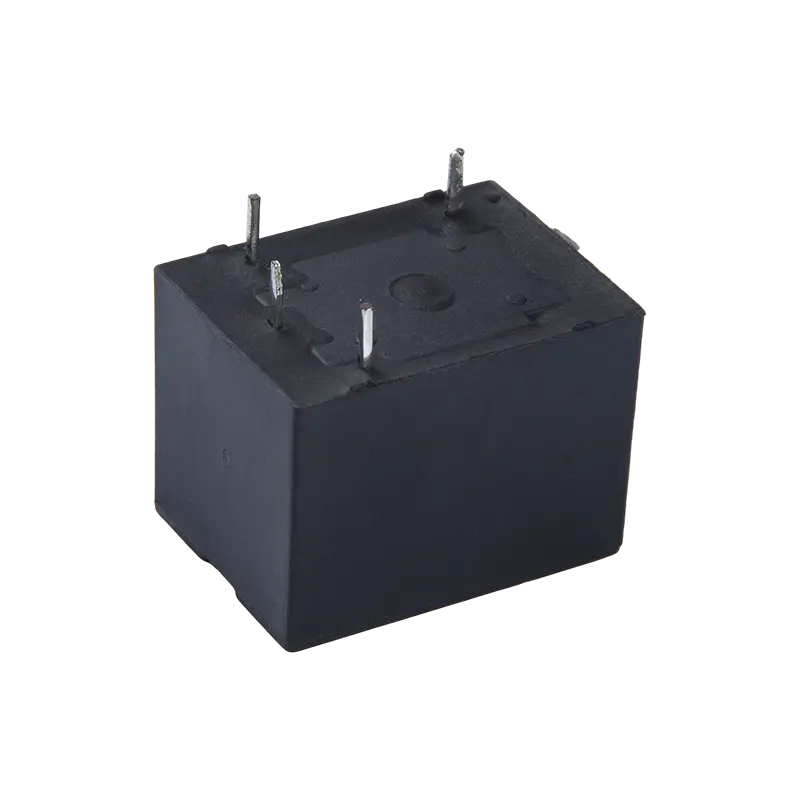

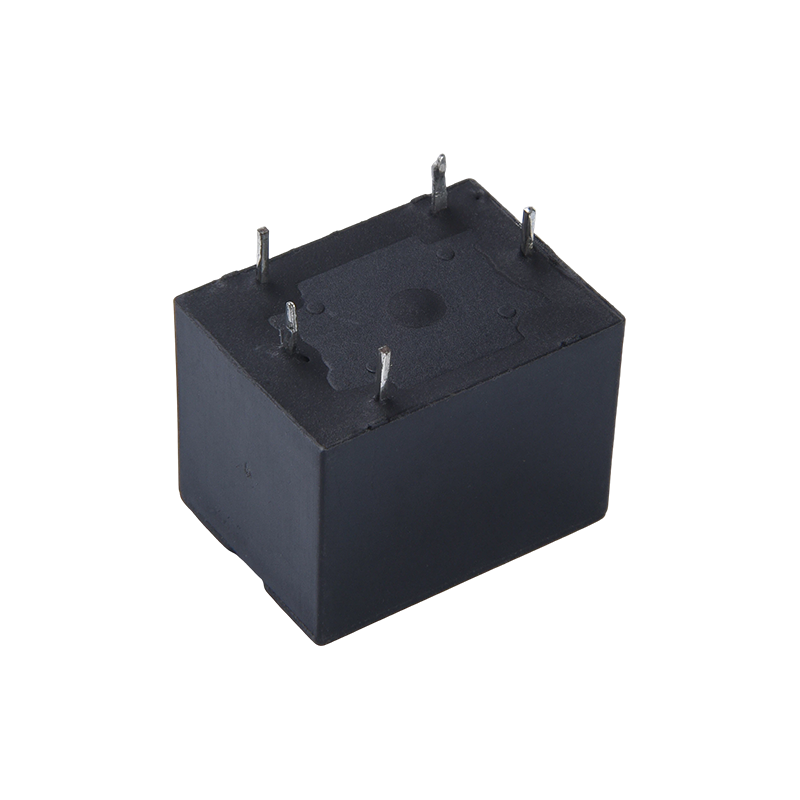

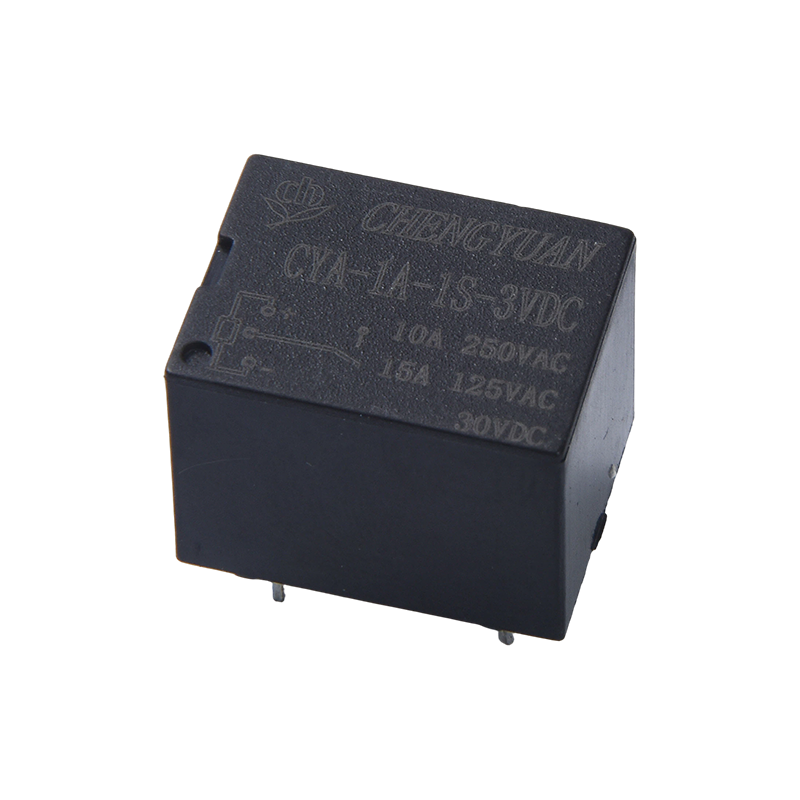

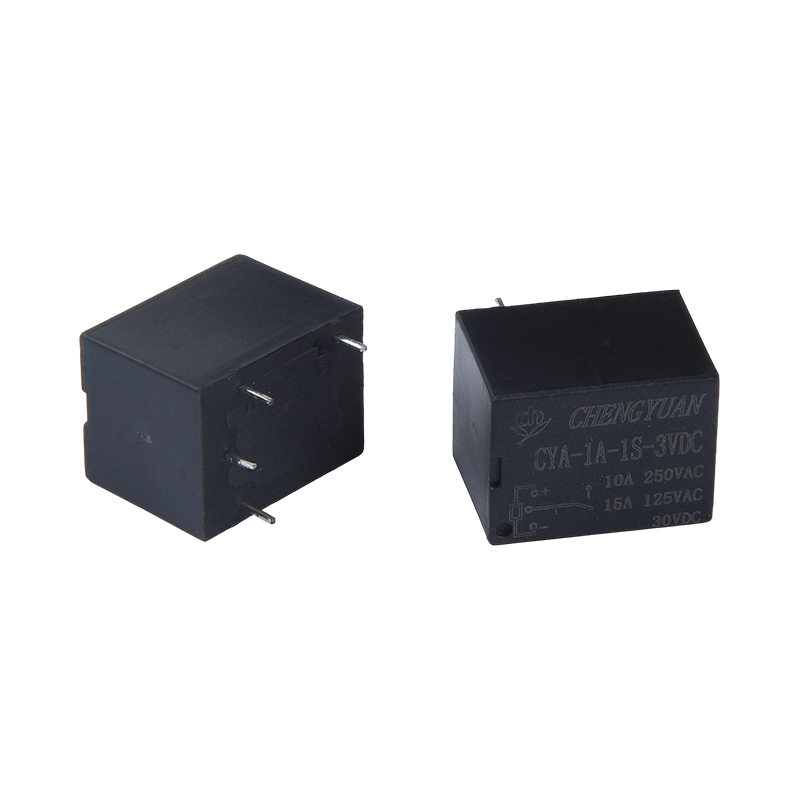

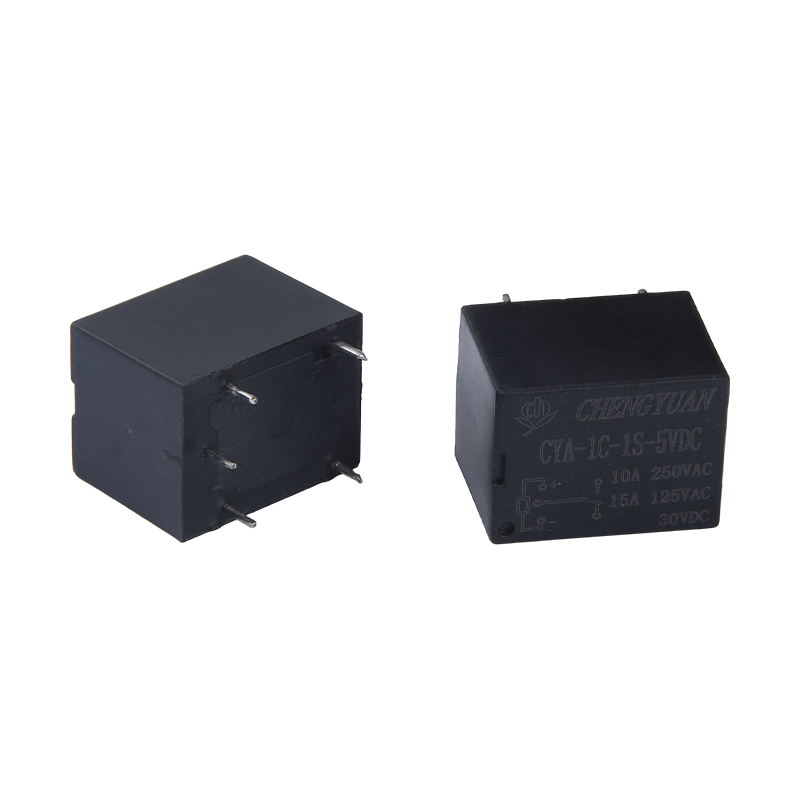

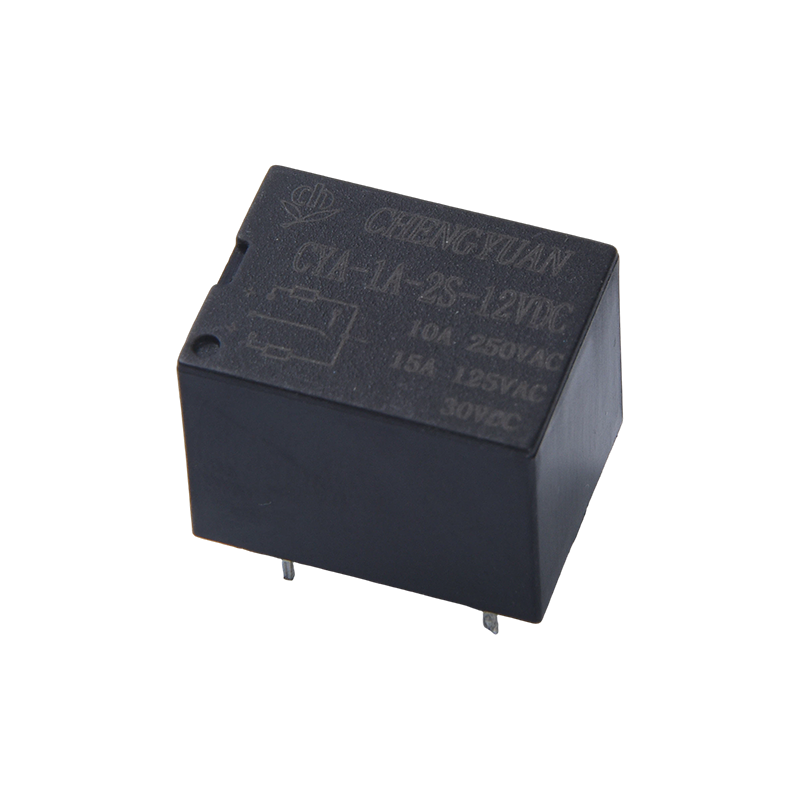

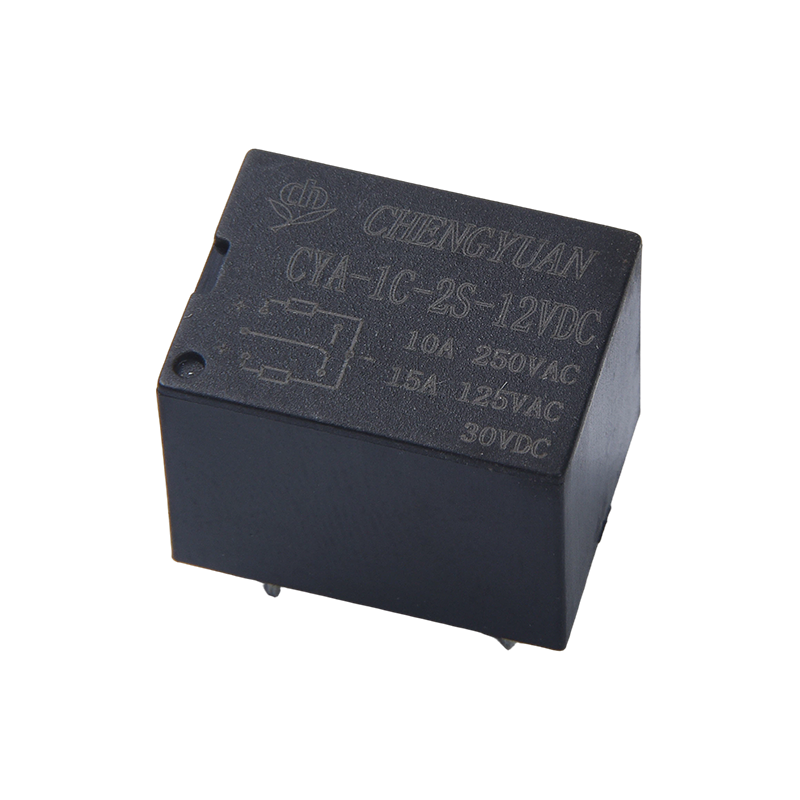

I. Funksjoner
1. Kontaktskjema: Gir ett normalt åpent og ett byttekontaktskjema for å møte ulike kretsdesignkrav.

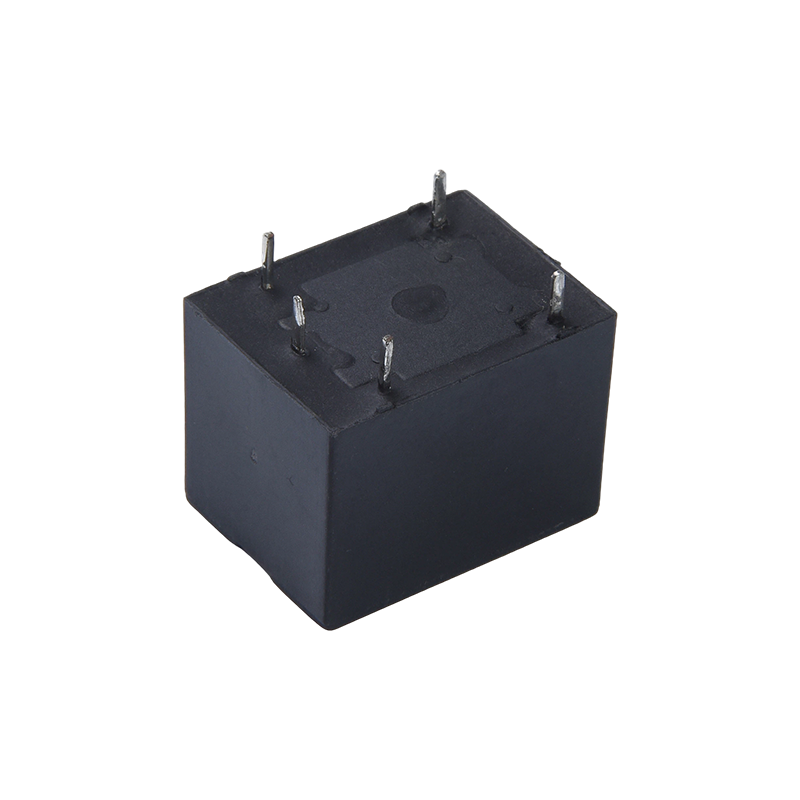

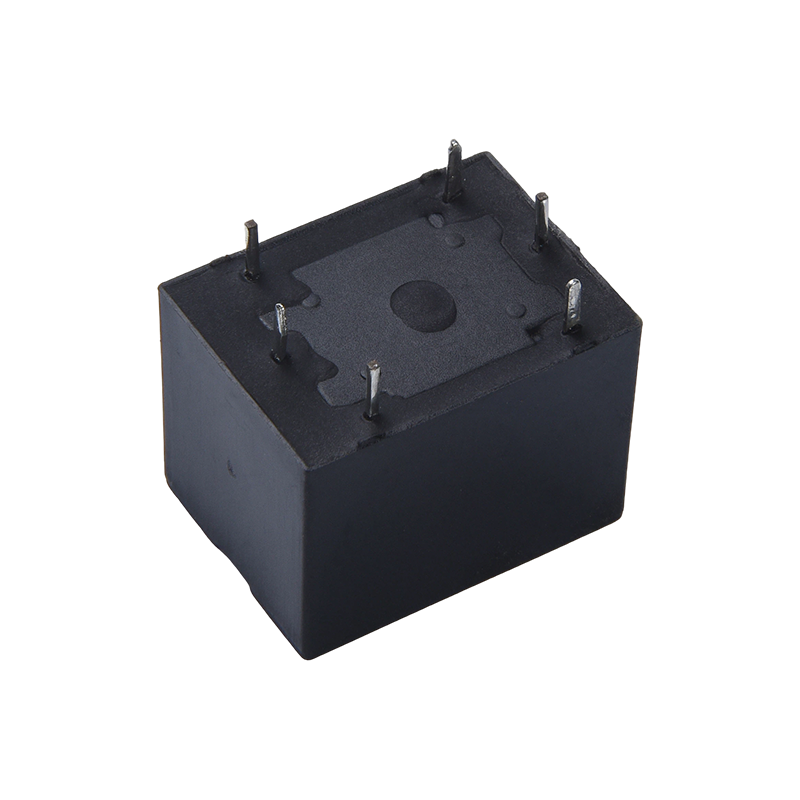

2. Installasjonsegenskaper: Bruker standard kretskortstifter for enkel PCB-montering, egnet for automatiserte monteringsprosesser;
3. Emballasjealternativer: To emballasjealternativer er tilgjengelige: plastforseglet og loddebestandig, for å passe ulike miljøkrav.
4. Kjernestruktur: Bruker en enkelt- eller dobbeltspole magnetisk låsestruktur for å sikre langsiktig tilstandsbevaring etter strømbrudd.
II. Kjernefunksjoner og aktuelle scenarier
1. Kjernefunksjon: Oppnår null-effekt kretssvitsjing, gir automatisk svitsj og signalisolering, og opprettholder gjeldende tilstand etter at kontrollstrømmen er slått av, egnet for langsiktige holdeapplikasjoner.
2. Smart Grid-felt: Gjelder for scenarier som strømmåling og fjernkontrollbrytere, som muliggjør laveffekts, presis kontroll;
3. Nytt energifelt: Kan brukes i nytt energiutstyr som solcellevekselrettere, noe som sikrer en stabil kretstilstand.
4. Industrielle og hjemmefelt: Egnet for industriell automasjon, smarte hjem, lysstyring og andre scenarier;
5. Instrumenteringsfelt: Gjelder for kretskontrollkoblingene til forskjellige instrumenter og målere. III. Utnytte kjernefordeler
1. Null strømforbruk Fordel: Opprettholder gjeldende tilstand etter et strømbrudd, og oppnår null strømforbruk bytte, egnet for lavstrømsapplikasjoner.
2. Høy kontaktsvitsjekapasitet: 15A kontaktbyttebelastning, egnet for middels og høyeffekts kontrollbehov;
3. Fleksibel installasjon og valg: Ultraliten størrelse, standard PCB-pinner og flere pakkealternativer, egnet for tett installasjon og forskjellige miljøer;
4. Miljøoverholdelse: Samsvarer med RoHS-standarder, oppfyller kravene til miljøvennlige produkter;
5. Sterk scenespesifisitet: Spesielt egnet for fjernkontroll og langsiktige vedlikeholdsscenarier, med enestående allsidighet og praktisk bruk.
Kontaktparametere
| Kontaktkonfigurasjon | 1A | 1C |
| Kontakt motstanden | 100 mΩ (1A 6VDC) |
| Kontaktmateriale | AgSnO2, AgCdO |
| Kontaktbelastning (resistiv) | 10A 277VAC/28VDC |
| Maksimal koblingsspenning | 277VAC / 30VDC |
| Maksimal koblingsstrøm | 15A | 10A |
| Maksimal koblingskraft | 2500VA |
| Mekanisk holdbarhet | 1×10⁷ sykluser |
| Elektrisk holdbarhet | 5×10⁴ sykluser |
| Parameter | Spesifikasjon |
| Isolasjonsmotstand | 100MΩ (500VDC) |
| Dielektrisk tåle spenning | Mellom kontakt og spole | 1500VAC i 1 min |
| Mellom åpne kontakter | 750VAC i 1 min |
| Driftstid (ved merkespenning) | ≤5ms |
| Utgivelsestid (ved merkespenning) | ≤5ms |
| Sjokk | Stabilitet | 100 m/s² (10 g) |
| | Styrke | 1000 m/s² (100 g) |
| Vibrasjon | 10Hz~55Hz, 1,5mm dobbel amplitude |
| Fuktighet | 35%~85% RF |
| Temperaturområde | -40°C ~ 85°C |
| Terminal Type | PCB type |
| Vekt | Omtrent 10g |
| Emballasjetype | Plastforseglet type, loddebestandig type |
Merknader:
(1) Alle de ovennevnte verdiene er startverdier;
Shengyuan Relay
Spoleparametere
| Nominell spoleeffekt | Enkel spole ≤550mW |
| Dual Coil ≤750mW |
Spolespesifikasjonstabell 23℃
| Nominell spenning (VDC) | Still inn/tilbakestill spenning (VDC) | Pulsbredde (ms) | Dobbel spolemotstand (Ω±10%) | Enkel spolemotstand (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Sikkerhetssertifiseringer
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
| 1C | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
Eksempel på bestillingsmerke
Relémodell(1)CYA
Spolespenning 3 5 6 9 12 18 24 48VDC
Kontaktskjema 1A: Ett sett med normalt åpne 1C: Ett sett med svitsj
Spoleform 1S: enkel spole 2S: dobbel spole
Kontaktmateriale T: AgSnO2, Ingen: AgCdO
Merknader: (1) I et miljø som inneholder skadelige gasser som H2S, SO2, NO2, etc., anbefales det å bruke plastforseglede produkter, og vennligst foreta tester og bekreftelse i faktisk bruk; når generell rengjøring ikke er nødvendig, anbefales det
Det anbefales å prioritere flussbestandige produkter;
(2) Dette produktet er et miljøvennlig produkt. Merk det tilsvarende funksjonsnummeret ved bestilling, der (551) indikerer RoHS-samsvar (kontakter inneholder kadmium), og (555) indikerer RoHS-samsvar (kontakter inneholder ikke kadmium).
