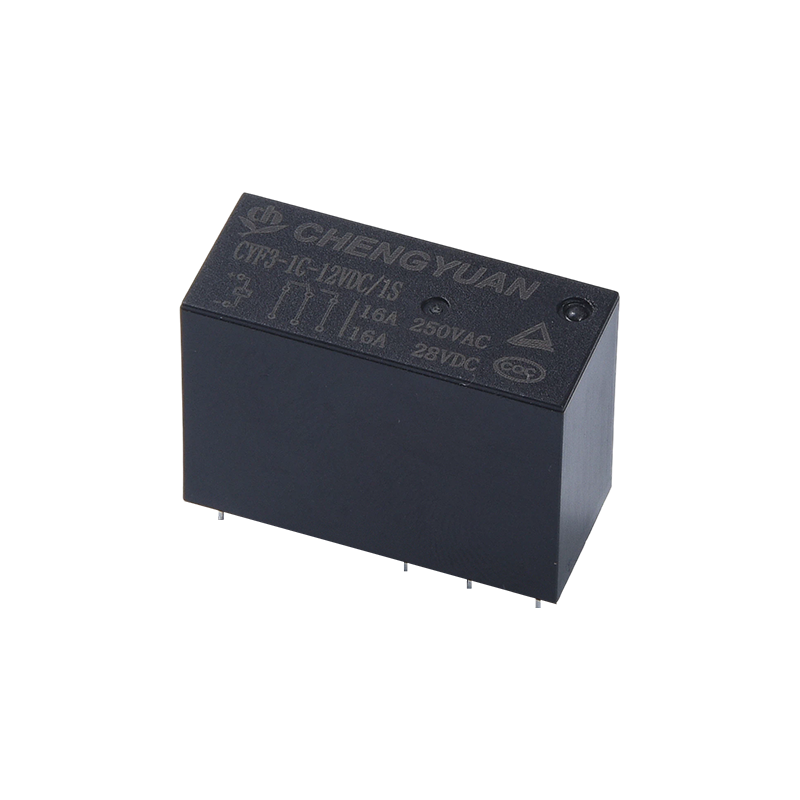

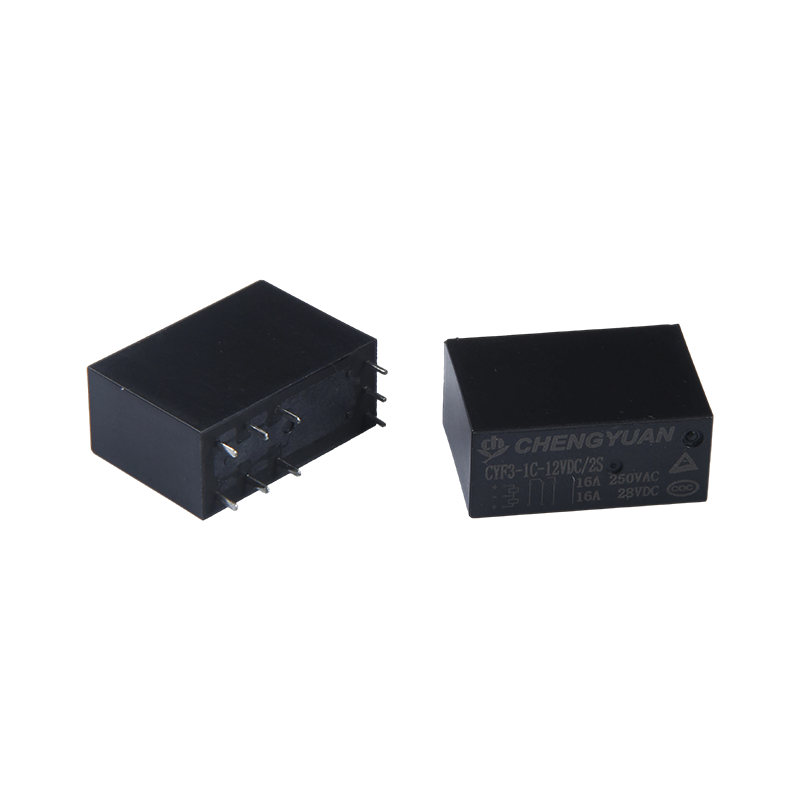

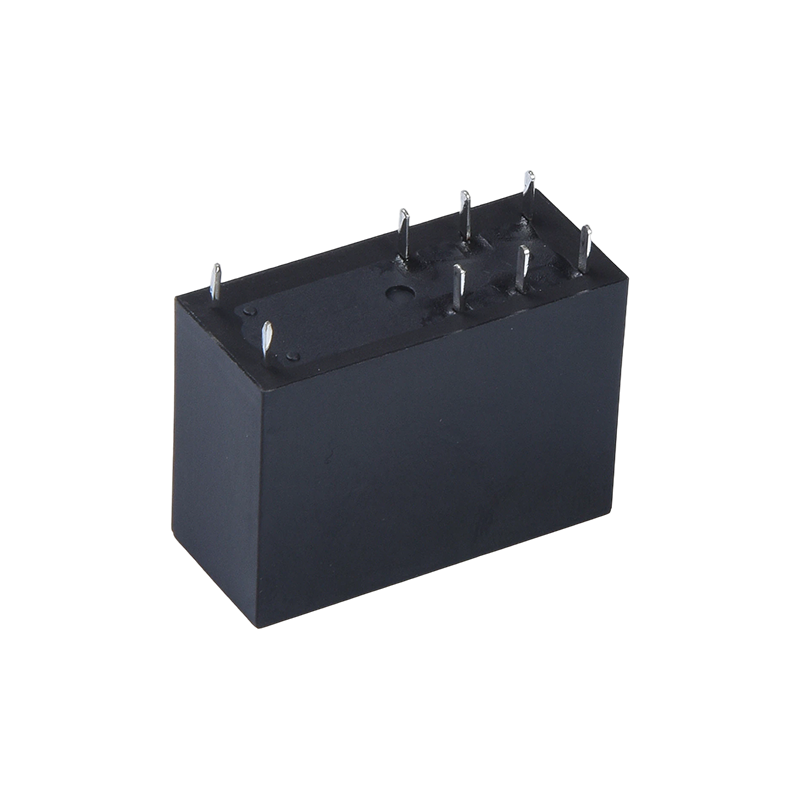

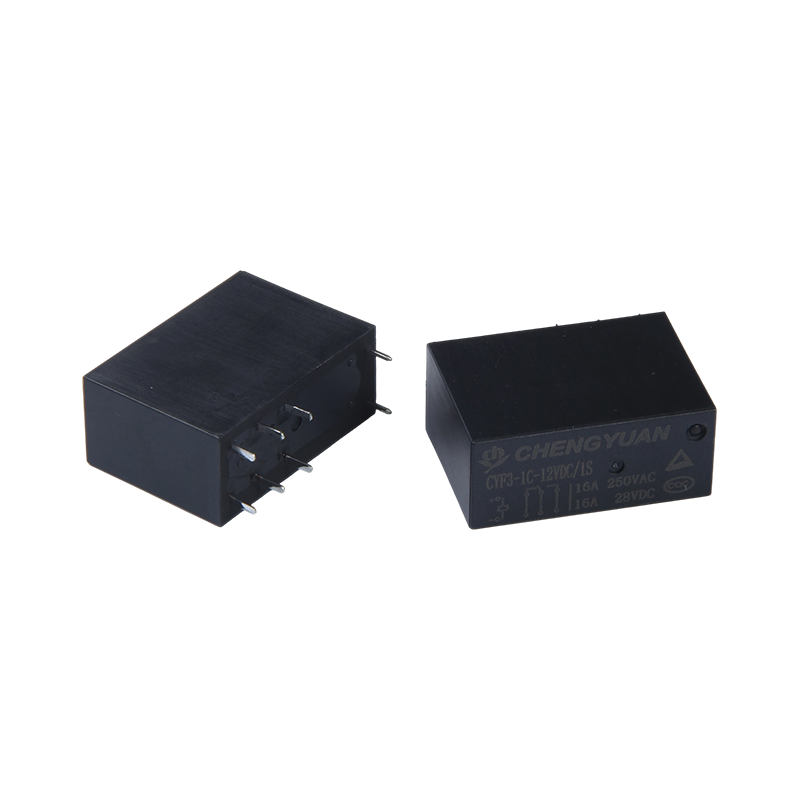

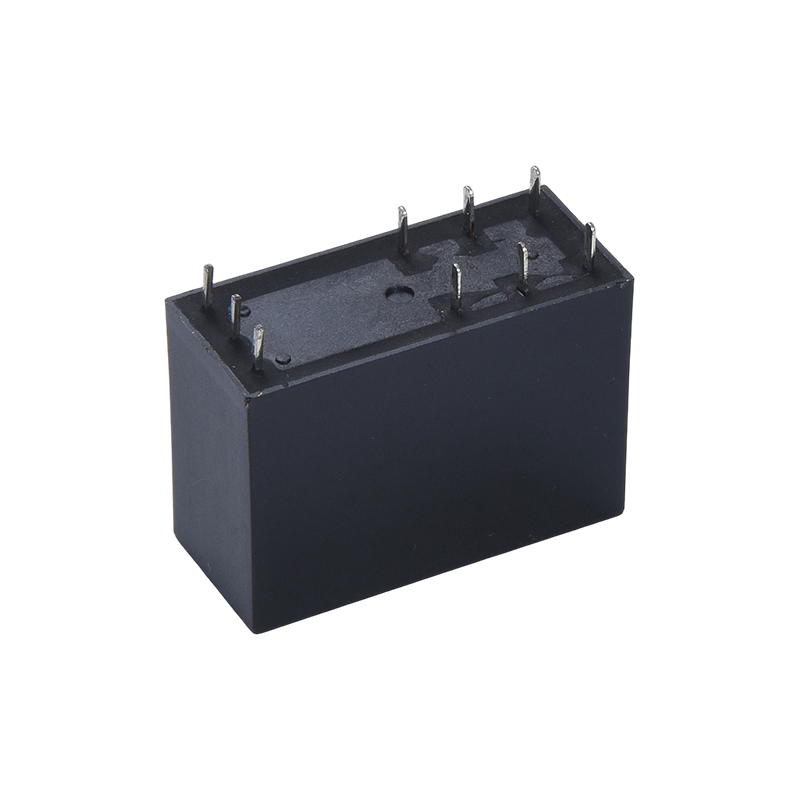

I. Produktstruktur og installasjonsfunksjoner
1. Kjernestruktur: Vedtar en magnetisk låsestruktur, som sikrer at gjeldende tilstand opprettholdes selv etter at strømmen er fjernet fra kontrollenden, og oppnår nulleffektsvitsjing.
2. Installasjonsegenskaper: Liten størrelse, egnet for installasjonsscenarier med høy tetthet, sparer effektivt plass på PCB-kort;
3. Kan tilpasses automatisert montering: Den strukturelle designen er kompatibel med standard installasjonsprosesser, noe som letter massemontering og forbedrer produksjonseffektiviteten.
II. Gjeldende scenarier
1. Kommunikasjonsutstyr: Egnet for kretssvitsjing og kontroll i ulike kommunikasjonsenheter, og sikrer stabil signaloverføring;
2. Sikkerhetsutstyr: Egnet for sikkerhetsovervåking, alarmsystemer og annet sikkerhetsutstyr, og sikrer sikker drift med høy pålitelighet og spenningsmotstand.
3. Kontorutstyr: Brukes til intern kretskontroll i kontorutstyr som skrivere og kopimaskiner;
4. Hvitevarer: Egnet for belastningskontroll og kretsbytte i husholdningsapparater som klimaanlegg og mikrobølgeovner.
III. Kjernefordeler
1. Høy belastningskapasitet: 17A kontaktsvitsjingskapasitet, egnet for middels og høyeffekts utstyrskontrollbehov, med et bredere spekter av bruksområder;
2. Høyspenningsmotstand: 5000V spenningsmotstand, forbedrer sikkerheten i komplekse kretsmiljøer;
3. Fleksibel installasjon: Liten størrelse for installasjon med høy tetthet, sparer intern plass;
4. Lavt strømforbruk og langsiktig oppbevaring: Magnetisk låsestruktur oppnår null strømbryting og langsiktig tilstandsbevaring, noe som reduserer energiforbruket.
5. Autoritativ sertifisering: TUV- og CQC-sertifisert, reduserer risikoen for feil og forbedrer påliteligheten.
Kontaktdata
| Type | CYA |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks. (ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 10A250VAC |
| Maks. bytte strøm | 15A |
| Maks. byttespenning | 250VAC |
| Maks. bytte strøm | 2500VA |
| Min. bytte last | 6V 1A |
Kjennetegn
| Driftstid (ved nominell spolespenning) | 8 ms maks. ( Ingen diode) |
| Utgivelsestid | 5 ms maks. ( Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 1500VAC, 50/60Hz i 1min. |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10 000 000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ ( ingen kondens) |
| Vekt | Ca.8,5 g |
Spoledata (ved 20 ℃)
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 120 | 25 | Ca 0,36W | 75 % av nominelt spenning | 5 % av nominelt spenning | 130 % av nominell spenning |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Dataene vist ovenfor er startverdier. Ikke bruk maksimal tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.
Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)
Karakteristiske kurver
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYA
2: Antall poler: 1-1 pol
3: Kontakt ordning: C Fra C ; H Fra A ; B Fra B
4: Nominell spenning: 3,5,6,9,12,18,24,48VDC
5: Farge på kabinettet: T -Hvit; H-Sort; L-blå 6: Spoleeffekt: D-0,45W L-0,36W
7: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
8: Spesialparameter: Null-standardtype
Bokstav eller tall - Spesielt krav
(1): Flukssikre releer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
(2): Vannrengjøring eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er satt sammen på kretskortet.
(3): Kundespesifikke krav (XX) vil bli evaluert av selskapet vårt og deretter merket med karakteristiske symboler.
