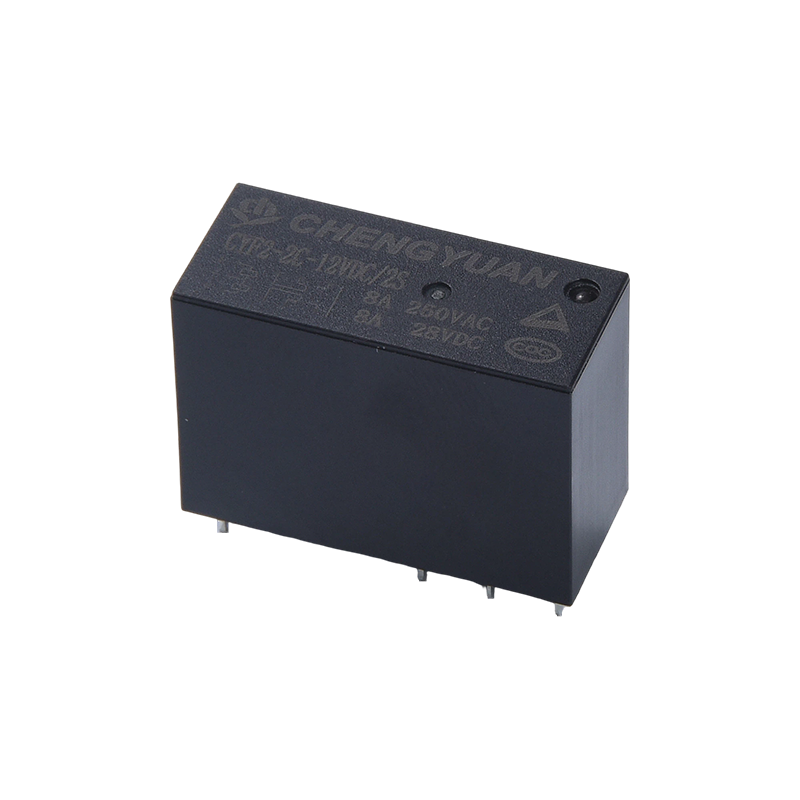

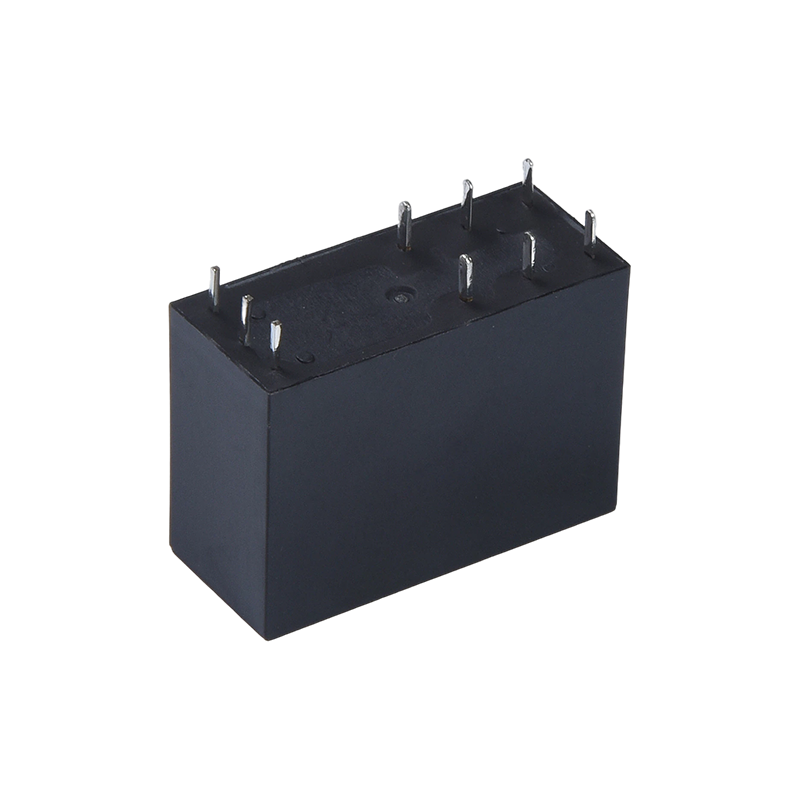

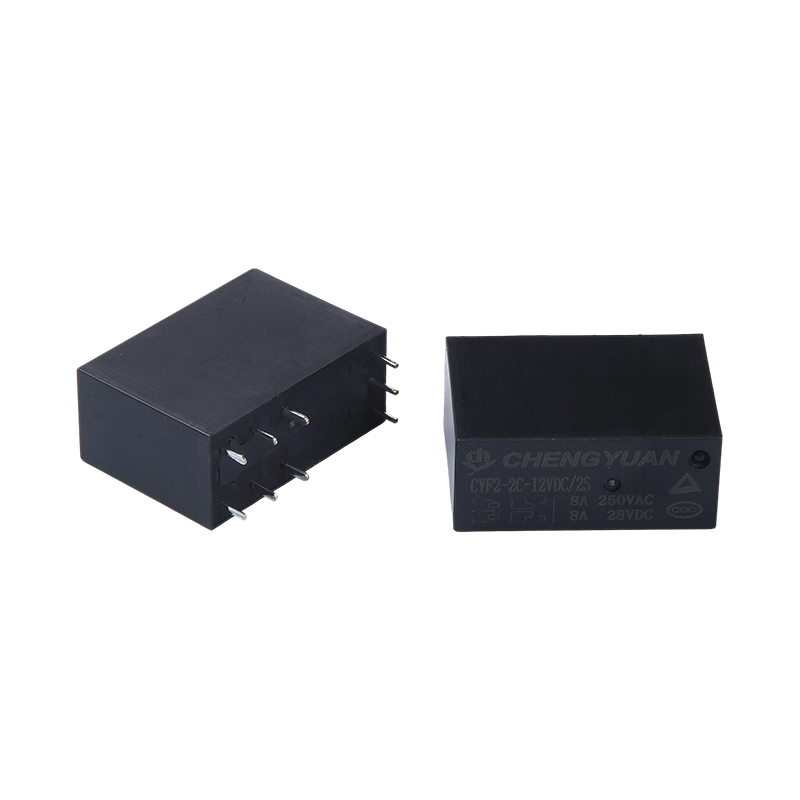

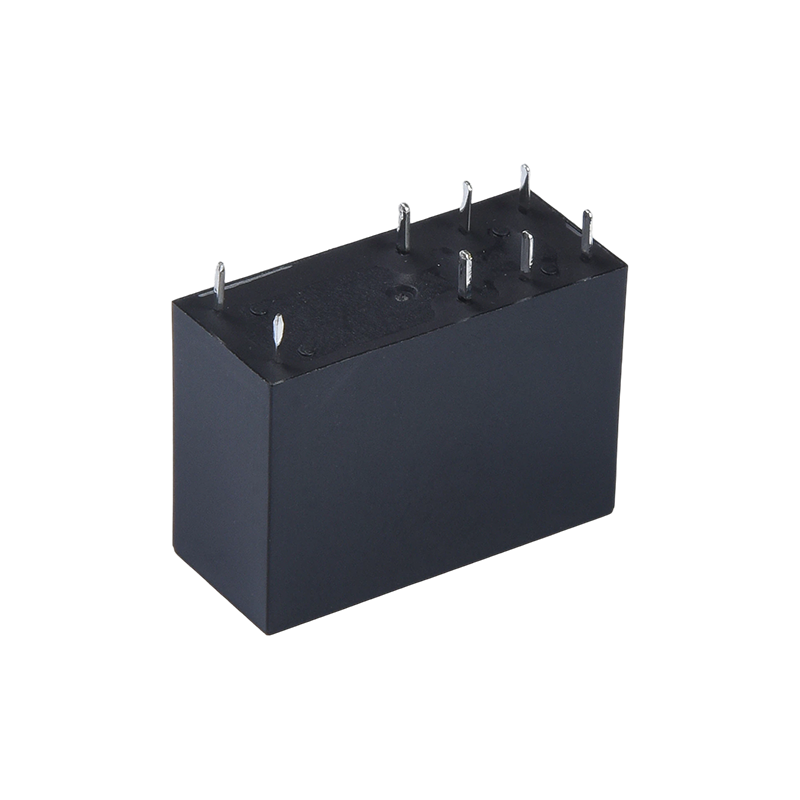

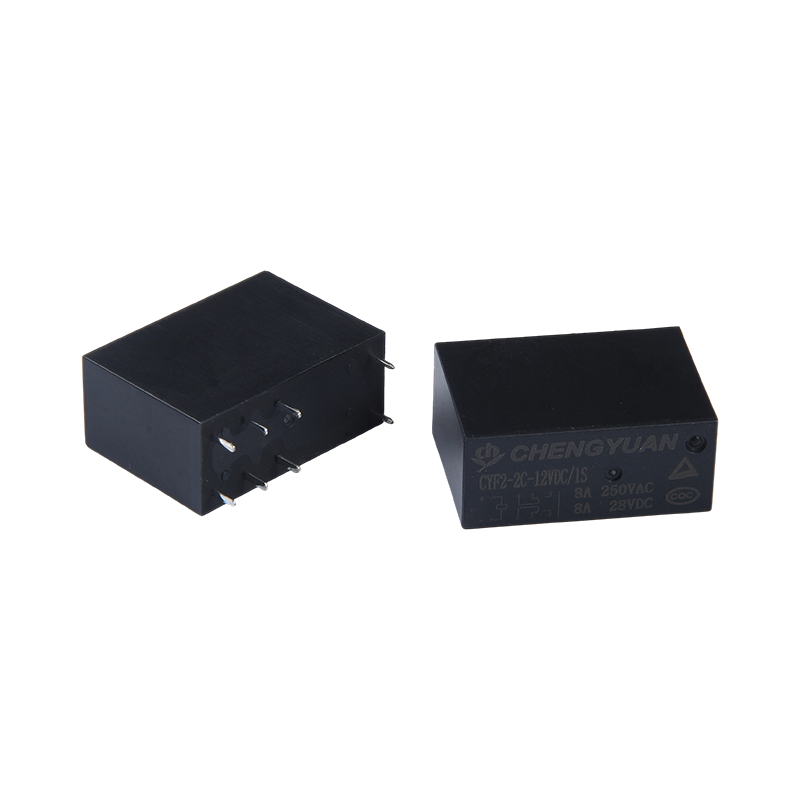

Funksjoner:
1. Magnetisk låsefunksjon: Bruker pulseksitasjon; spolen bruker strøm bare under koblingsøyeblikket, og kontakttilstanden er selvlåst etter strømavbrudd, noe som reduserer systemets energiforbruk betydelig.
2. Høybelastningssvitsjing: Kontakter støtter 8A strømsvitsjing, og oppfyller kravene til høyeffektkontroll til husholdningsapparater som klimaanlegg og mikrobølgeovner.
3. Høy motstå spenningsisolasjon: Motstandsspenningen mellom spolen og kontaktene når 5000V, noe som gir utmerket elektrisk isolasjonsytelse og sikrer sikkerheten til kontrollkretsen.
4. Kompakt design: Liten størrelse og kompakt struktur, ideell for montering med høy tetthet på PCB-kort.
5. Bredt spenningsspoleområde: Tilbyr ulike spolespesifikasjoner fra 3VDC til 48VDC, tilpasset forskjellige styrespenninger.
6. Sikkerhetssertifisering: TUV og CQC sertifisert, i samsvar med internasjonale sikkerhetsstandarder.
Typiske bruksområder:
1. Kommunikasjonsutstyr: Brukes i kommunikasjonsbasestasjoner og koblingsutstyr for kretssvitsjing med lav effekt og signalruting.
2. Husholdningsapparater: Egnet for klimaanlegg, mikrobølgeovner og annet utstyr som en energisparende strømkontrollbryter.
3. Sikkerhetsutstyr: Brukes i sikkerhetsalarmsystemer og adgangskontroll for å sikre at den opprinnelige låse- eller alarmtilstanden opprettholdes selv ved strømbrudd.
4. Kontorutstyr: Brukes i kontorautomatiseringsutstyr, som kopimaskiner og skrivere, for å redusere strømforbruket i standby.
Kontaktdata
| Type | CYA |
| Kontaktmateriale | Sølvlegering |
| Kontaktmotstand | 100 mΩ maks. (ved 1A 16VDC) |
| Vurdert belastning (resistiv belastning) | 10A250VAC |
| Maks. bytte strøm | 15A |
| Maks. byttespenning | 250VAC |
| Maks. bytte strøm | 2500VA |
| Min. bytte last | 6V 1A |
Kjennetegn
| Driftstid (ved nominell spolespenning) | 8 ms maks. ( Ingen diode) |
| Utgivelsestid | 5 ms maks. ( Ingen diode) |
| Isolasjonsmotstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellom åpne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellom spole og kontakt: 1500VAC, 50/60Hz i 1min. |
| Vibrasjonsmotstand | Destruktiv | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Funksjonell | 10–55 Hz, ved dobbel amplitude på 1,5 mm |
| Støtmotstand | Funksjonell | 10G min |
| Destruktiv | 10G min |
| Utholdenhet | Mekanisk utholdenhet (10800ops./t) | 10 000 000 ops.(ved romtemperatur) |
| Elektrisk utholdenhet (360 ops./t) | 100 000 ops.(ved romtemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ ( ingen kondens) |
| Vekt | Ca.8,5 g |
Spoledata (ved 20 ℃)
| Nominell spenning (VDC) | Nominell opererer gjeldende ±10 %(mA) | Spolemotstand ±10 %(Ω) | Nominell operating kraft | Driftsspenning (Maks.) | Slipp spenningen (min.) | Maks. tillatt spenning |
| 3 | 120 | 25 | Ca 0,36W | 75 % av nominelt spenning | 5 % av nominelt spenning | 130 % av nominell spenning |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Dataene vist ovenfor er startverdier. Ikke bruk maksimal tillatt spenning på spolen i mer enn 10 minutter for å unngå overoppheting av spolen.

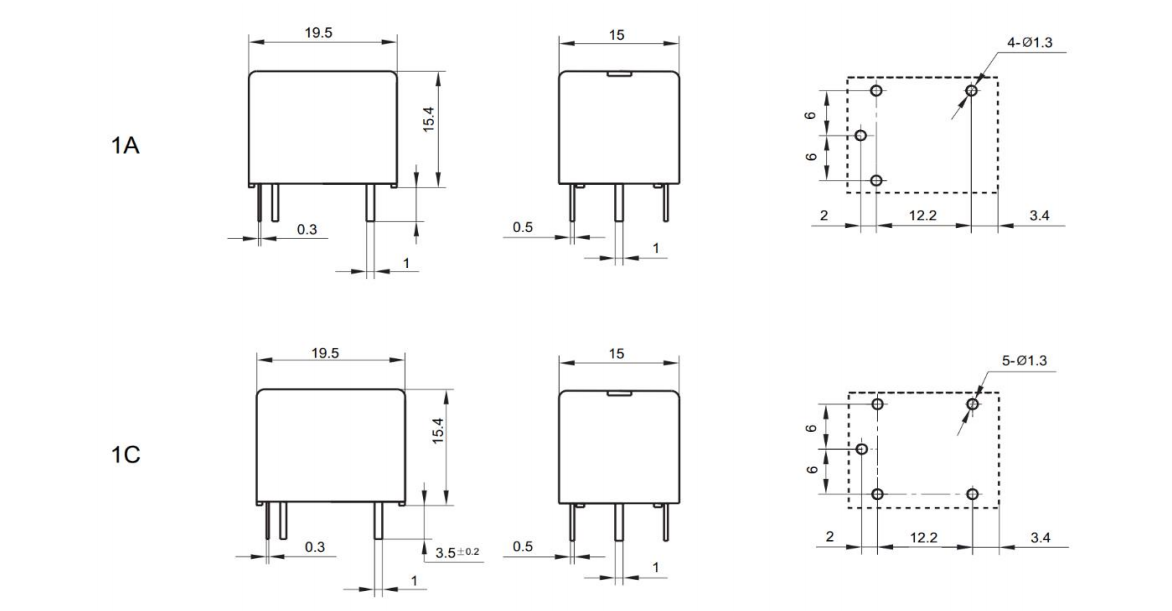

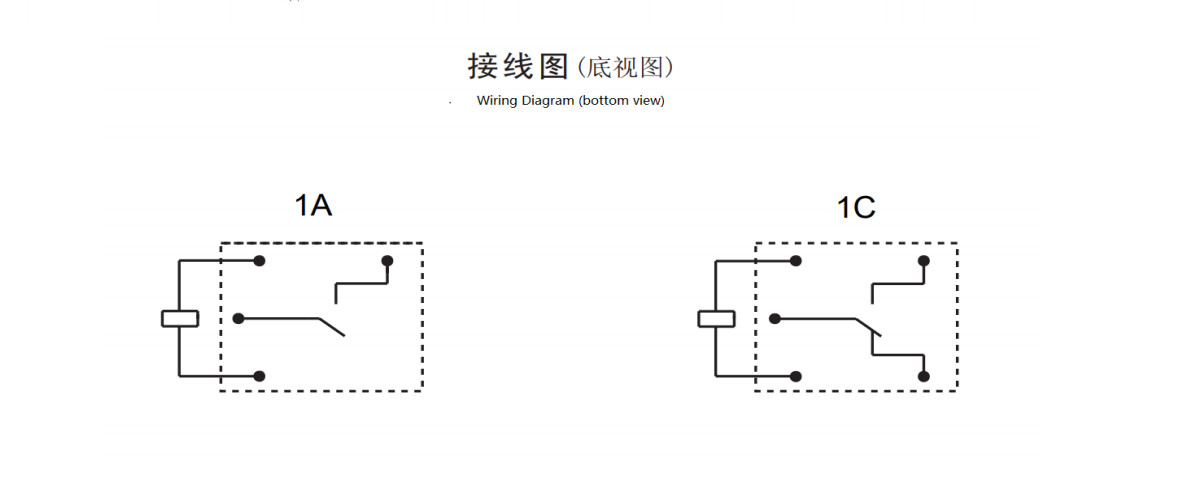

Disposisjonsdimensjon, Koblingsskjema, PCB layout (Enhet: mm)

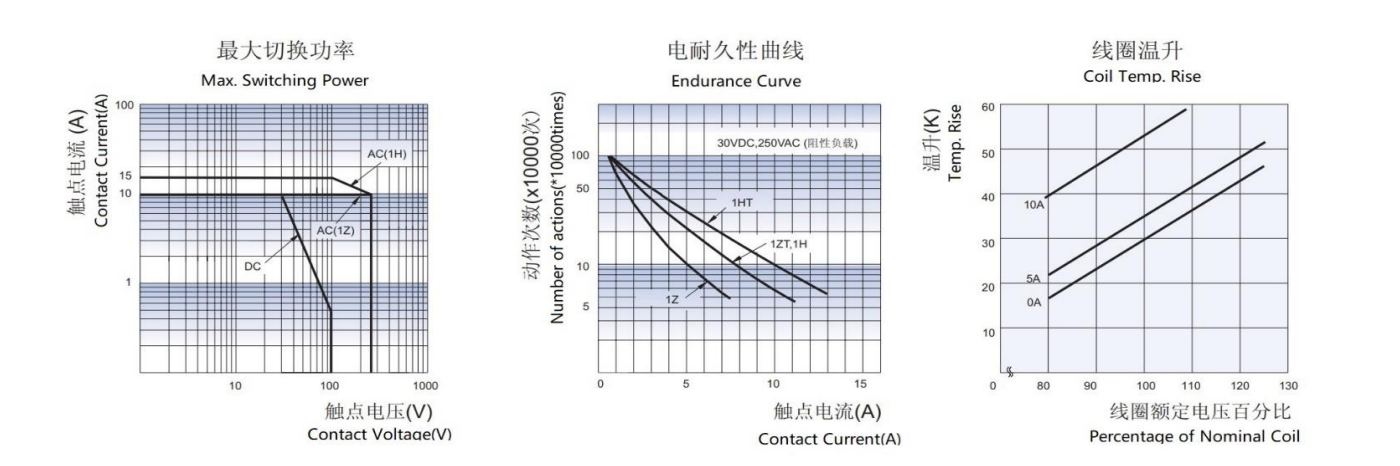

Karakteristiske kurver
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYA
2: Antall poler: 1-1 pol
3: Kontakt ordning: C Fra C ; H Fra A ; B Fra B
4: Nominell spenning: 3,5,6,9,12,18,24,48VDC
5: Farge på kabinettet: T -Hvit; H-Sort; L-blå 6: Spoleeffekt: D-0,45W L-0,36W
7: Beskyttende konstruksjon: S-Flux proofed,
SH- Forseglet type vaskbar
8: Spesialparameter: Null-standardtype
Bokstav eller tall - Spesielt krav
(1): Flukssikre releer kan ikke brukes i miljøet med forurensninger som H2S, SO2, NO2, støv, etc.
(2): Vannrengjøring eller overflatebehandling er ikke foreslått etter at de flukssikre reléene er satt sammen på kretskortet.
(3): Kundespesifikke krav (XX) vil bli evaluert av selskapet vårt og deretter merket med karakteristiske symboler.
