Elektrisk PLS-kontroll: Relévalg, utgangsledninger og beste fremgangsmåter for panel

En ingeniør ringer fordi et PLS-utgangskort har sviktet to ganger i samme uke. Lasten er en 2,2 kW kontaktor hvis spole trekker nær 3 A i noen få millisekunder ved hver start, og utgangen er klassifisert til 0,5 A. En høyere utgangsmodul vil ikke fikse dette. Riktig svar er et grensesnittrelé mellom kontrolleren og spolen, og det samme svaret gjelder nesten hver induktiv belastning i panelet.

Elektrisk PLS-styring bestemmes mindre av programmet enn av det som skjer på utgangsklemmen. Denne artikkelen går gjennom utgangstrinnene til en kontroller, reléet eller relémodulen som følger den, og sjekkene som holder et panel i gang langt over det første året i drift.

Hva et PLS-utgangstrinn kan og ikke kan bytte

En PLS-utgang er ikke en strømkilde. Det er en bryter som kobler en feltenhet til en forsyning du leverer. De tre vanlige utgangstrinnene oppfører seg veldig forskjellig, og å behandle dem som utskiftbare er den raskeste veien til et brent brett.

Mønsteret er enkelt. Resistive og lave strømbelastninger kan sitte direkte på en utgang. Alt med en spole, en kondensatorinngang eller en glødetråd som trekker flere ganger sin stabile strøm når den slås på, hører hjemme bak et grensesnittrelé.

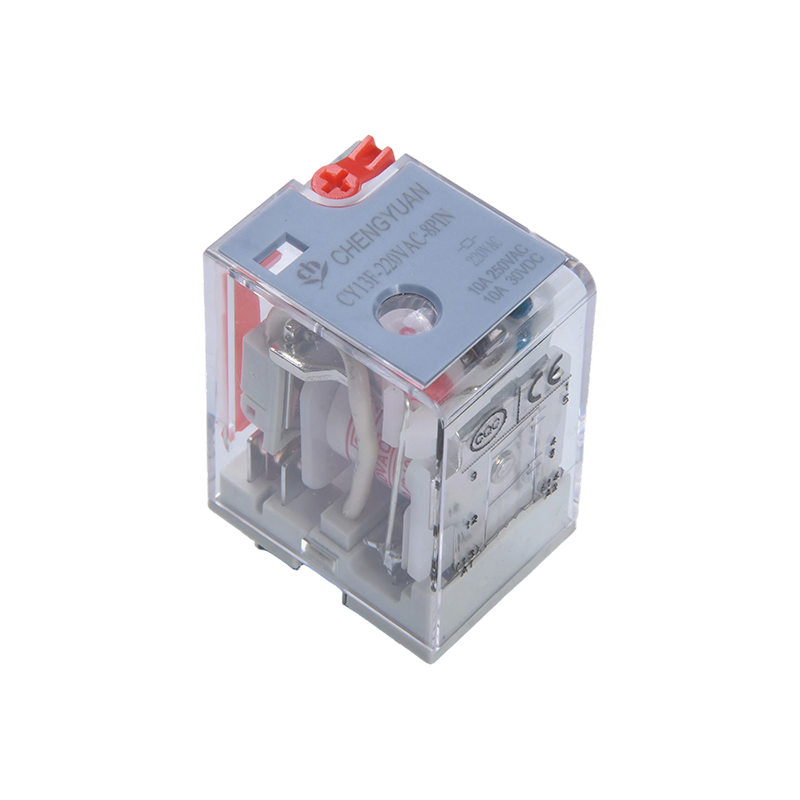

Hvorfor et grensesnittrelé fortsatt tjener sin plass

Å fjerne det mellomliggende reléet sparer noen få centimeter skinne og noen få dollar per poeng. I de fleste industriskap kommer den tilbake etter første serviceoppringing, av tre grunner.

Galvanisk skille mellom logikk og felt

Reléspolen drives av PLS-utgangen, og kontakten fører feltstrømmen. En kortslutning i en ventilkabel stopper derfor ved reléet i stedet for å nå utgangskortet. På en maskin med førti utganger er forskjellen ett relé mot en kontroller.

Inrush, tilbakeslag og kontaktmateriale

En kontaktorspole kan trekke fem til ti ganger sin holdestrøm de første millisekunder og deretter kaste en omvendt spenningstopp når den åpner. Et relé klassifisert 16 A ved 250 V AC med sølvtinnoksidkontakter absorberer den plikten, og en erstatning koster en brøkdel av et utgangskort. For tørre kretser som har nesten ingen strøm, er gullbelagte kontakter det bedre valget, fordi vanlige sølvkontakter kan utvikle en oksidfilm som stopper lavnivåsignaler fra å passere.

Servicevennlighet og reservedeler

Et skinnemontert eller stikkontaktmontert relé skiftes ut på to minutter under en helgestans. En mislykket utgangsmodul betyr vanligvis en stoppet linje, en leveringsforsinkelse og en programnedlasting som ingen ønsker å utføre klokken to om morgenen.

Velge et grensesnittrelé for en PLS-utgang

Utvalg kommer ned til en håndfull tall. Arbeid gjennom dem i denne rekkefølgen og spesifikasjonen skriver vanligvis seg selv.

1. Spolespenning og må-driftsspenning. En 24 V DC-spole er standard i maskinkontrollpaneler. Bekreft at spenningen som må brukes er under minimum utgangsspenning til PLS-forsyningen, og at spenningen som må frigjøres er over eventuell gjenværende lekkasje fra en triac- eller transistorutgang.
2. Spolestrøm mot utgangsklassifiseringen. En 24 V DC-spole med en verdi på 0,4 W trekker omtrent 17 mA. Reduser PLS-utgangen til omtrent 60 prosent av den oppgitte karakteren når belastningen er induktiv, og legg sammen den totale strømmen til alle utganger som deler en felles terminal.
3. Kontaktvurdering og belastningstype. Tilpass vurderingen til den faktiske lasten, ikke til etiketten på panelet. En 16 A kontakt som driver en 1 A solenoid er bra, mens en 2 A kontakt som driver en 3 A spole ikke er det.
4. Innkoblingsstrøm. Se etter en kontaktvurdering som angir kortvarighetsverdien, eller legg til en seriemotstand eller en termistor for høye innløpsbelastninger som store kontaktorer og kondensatorbanker.
5. Driftssyklus og liv. Mekanisk levetid for flere millioner operasjoner er normal. Elektrisk levetid under en kontaktorspolebelastning er mye kortere og bør sammenlignes med antall starter maskinen utfører per dag.

Hvis du vil ha en oppfriskning på mekanikken bak spolen og ankeret, dekker denne forklaringen hva et generelt elektromagnetisk relé gjør i klare ordelag.

CYF1 PCB-montert elektromagnetisk relé for generell svitsjing PCB-montert enpolet relé med 10 A eller 16 A kontaktalternativer, 3-48 VDC spoler og et kompakt 5-pinners fotavtrykk for svitsjing med høy tetthet. Se produkt →

Relémoduler og DIN-skinnekoblingspraksis

En relémodul pakker reléet, spoleterminalene og skrueforbindelsene i en enkelt skinnemontert enhet. Moduler bygget rundt samme reléfamilie i 10 A- og 16 A-kontaktversjoner deler et fotavtrykk, slik at et panel kan oppgraderes senere uten å bore om skinnen eller tegne oppsettet på nytt.

Kablingspraksis betyr like mye som selve modulen. Bruk hylser på trådet ledning, hold spoleledninger i en separat kanal fra kontaktledninger der paneloppsettet tillater det, grupper fellesområder etter utgangskort i stedet for etter terminalposisjon, og merk hver utgang med sin programadresse. En tydelig tegning og ett reserverelé av hver type vil forhindre mer nedetid enn noen diagnosefunksjon inne i kontrolleren.

MCYF1 DIN-skinne magnetisk låserelémodul DIN-skinnemodul som bruker låsereléer for null statisk strøm og minne for strømavbrudd, med opptil 16 kanaler og 16 A per kanal. Se produkt →

Magnetiske låsereléer i PLS-kontroll

Et magnetisk låserelé holder sin siste posisjon uten spolestrøm. Denne egenskapen er nyttig i to situasjoner: når en maskin må holde tilstanden til en ventil eller en indikasjon gjennom et strømbrudd, og når dusinvis av spoler som er igjen aktivert hele dagen, tilfører varme og belastning til forsyningen.

Låsende reléer trenger korte pulser i stedet for kontinuerlige signaler, så programmet må stille inn og tilbakestille dem bevisst, og igangkjøring må inkludere et eksplisitt tilbakestillingstrinn fordi kontaktene kan komme i begge posisjonene. Paneler som bruker dem holder vanligvis et standard mellomrelé i serie, slik at PLS-en også kan tvinge en belastning av når sekvensen krever det.

CYF1-S magnetisk låserelé for laveffekttilstandsminne Bistabilt PCB-relé som holder kontakttilstand uten spolestrøm, egnet for energisparende, backup- og strømbrudd-retensjonsdesign med opptil 16 A-svitsjing. Se produkt →

Hvor PLS-kontrollgrensesnitt svikter i felten

• Sveisede kontakter etter måneder med gjentatt innstrømming fra en kontaktorspole.
• En last som aldri slår seg helt av fordi en triac- eller transistorutgang lekker noen få volt.
• Spoler koblet til feil felles terminal, så to utganger kjemper mot hverandre.
• Ingen tilbakeslagsdiode på en DC-spole, noe som forkorter både kontaktlevetid og levetid på utgangstrinnet.
• Løse hylser og maskinvibrasjoner, som gir intermitterende kontakter som er skyld i programmet.
• Releer presset inn i en stikkontakt kun med én pinne, jobber på benken og svikter på maskinen.

Igangsettingskontroller før overlevering

1. Mål spolespenningen ved hvert relé med felttilførselen satt til den laveste forventede verdien.
2. Tving ut en om gangen fra programmeringsprogramvaren og bekreft at kun det tiltenkte reléet fungerer.
3. Bekreft kontinuiteten ved lastterminalene med hvert relé aktivert, og bekreft at kontakten åpner når utgangen slippes.
4. Se etter lekkasjespenning med alle utganger av, spesielt på triac- og transistorutganger.
5. Kjør panelet i 30 minutter og kontroller spole- og kontakttemperaturer. En varm spole er normalt, en varm kontakt er det ikke.
6. Registrer relémodell, kontaktkonfigurasjon og programadresse på paneltegningen, og ha en reserve av hver type i skapet.
